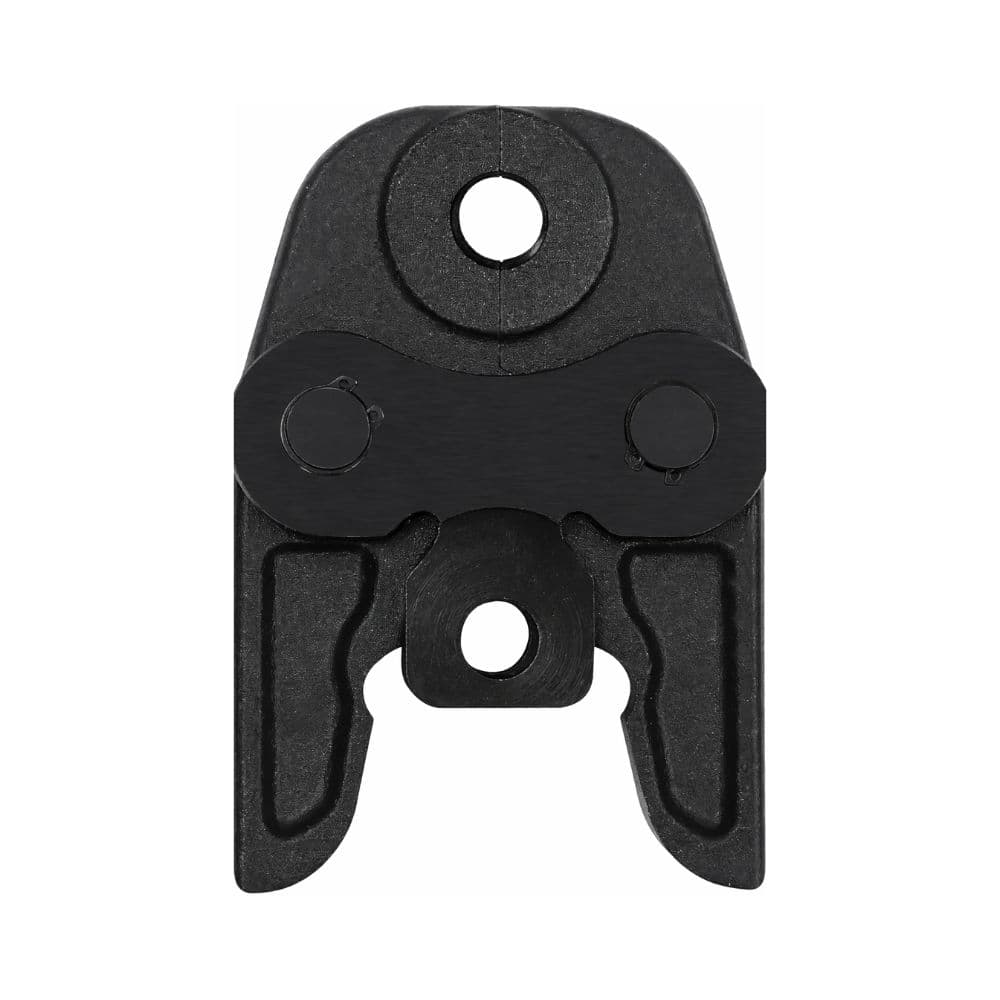

Menghină tip "U" cu diametru de 32 mm și 32 kN

Morsa BARA 32053232 este un accesoriu profesional pentru unelte de presare, conceput pentru a realiza îmbinări în diametru de 32 mm cu profil U. Încadrată în categoria de 32 kN, permite lucrul cu țevi și fitinguri compatibile care necesită în mod specific o geometrie de presare U32.

Este destinată în special lucrărilor profesionale de instalații sanitare, încălzire și montaj realizate cu sisteme de țevi presate. Înainte de utilizare trebuie verificat întotdeauna că accesoriul montat admite profil U de 32 mm și că mașina de presare este compatibilă cu acest tip și această categorie de morsa.

Morsă de presare U32

Referința 32053232 corespunde unei morse de 32 mm cu profil de presare U. Identificarea U32 permite recunoașterea imediată atât a diametrului de lucru, cât și a conturului care trebuie aplicat asupra fitingului.

Într-o instalație prin press-fitting, profilul morsei este un parametru fundamental, deoarece determină geometria cu care este comprimat manșonul sau corpul de presare al fitingului.

Proiectată pentru diametrul de 32 mm

Această morsă este dimensionată special pentru a lucra cu țevi și fitinguri de 32 mm compatibile.

Diametrul morsei trebuie să coincidă exact cu diametrul accesoriului care urmează să fie presat. Utilizarea unei dimensiuni incorecte împiedică obținerea geometriei de compresie prevăzute de producătorul sistemului.

Profil de presare U

BARA 32053232 utilizează profil U, o geometrie frecvent întâlnită în anumite sisteme profesionale de țeavă multistrat și alte sisteme de fitinguri presate.

În timpul ciclului de presare, mașina închide morsa în jurul fitingului și transmite asupra acestuia forța necesară urmând forma interioară a profilului U.

Acest profil nu trebuie înlocuit cu morsi TH, H, M, V sau alte geometrii, cu excepția cazului în care producătorul sistemului de țevi autorizează în mod expres această compatibilitate.

Categorie de presare de 32 kN

Morsa este încadrată în categoria de 32 kN.

Această indicație se referă la clasa de unealtă de presare pentru care a fost concepută. Forța este generată de mașina de presare și transmisă fitingului prin intermediul morsei.

Morsele standard cu profil U utilizate în unelte profesionale de 32 kN includ de obicei dimensiuni precum U16, U20, U25 și U32.

Pentru instalații profesionale de instalații sanitare și încălzire

Morsa BARA U32 este destinată instalatorilor care lucrează cu sisteme de îmbinare prin presare.

Ori de câte ori producătorul sistemului indică profil U, aceasta poate fi utilizată în aplicații precum:

• Instalații sanitare.
• Rețele de distribuție a apei.
• Instalații de încălzire.
• Sisteme de țeavă multistrat compatibile.
• Renovarea instalațiilor existente.
• Montajul fitingurilor prin press-fitting.

Compatibilă cu sisteme multistrat care necesită profil U

BARA comercializează unelte de presare pentru țeavă multistrat echipate cu morsi de profil U în diametre de 16, 20, 25 și 32 mm, această referință fiind varianta U32 din gamă.

Totuși, nu toate fitingurile multistrat de 32 mm utilizează neapărat același profil. Documentația producătorului fitingului trebuie să specifice în mod expres că accesoriul admite contur U.

Transmite forța presei către fiting

Morsa reprezintă elementul situat între mașina de presare și fiting. În timpul ciclului de lucru, transmite forța dezvoltată de unealtă și formează fitingul prin geometria profilului său interior.

Înainte de presare trebuie să coincidă corect:

• Diametrul: 32 mm.
• Profilul cerut de fiting: U.
• Categoria uneltei: compatibilă cu morsi de 32 kN.
• Sistemul de cuplare: compatibil între mașină și morsa.

Morsă individuală pentru completarea echipamentului profesional

BARA 32053232 este prezentată ca o morsă individuală, fiind astfel potrivită pentru completarea unui set de presare sau pentru a dispune în mod specific de dimensiunea U32 atunci când există deja o mașină compatibilă.

Poate fi utilizată și pentru înlocuirea altei morsi de același diametru și profil atunci când este necesară reînnoirea echipamentului, întotdeauna după verificarea compatibilității cu presa.

Gamă obișnuită de morsi BARA profil U

În cadrul echipamentelor de presare multistrat BARA se regăsesc de obicei următoarele dimensiuni de profil U:

• U16: diametru 16 mm.
• U20: diametru 20 mm.
• U25: diametru 25 mm.
• U32: diametru 32 mm.

Această varietate permite utilizarea aceleiași familii de unelte pentru diferite diametre uzuale ale instalațiilor multistrat, selectând la fiecare îmbinare morsa corespunzătoare.

Verificări înainte de realizarea unei presări

Înainte de utilizarea morsei este recomandat să verificați:

• Că țeava și fitingul au un diametru nominal de 32 mm.
• Că producătorul fitingului specifică profil U.
• Că presa este compatibilă cu morsa.
• Că unealta admite categoria de presare corespunzătoare.
• Că morsa este montată și blocată corect în mașină.
• Că zona interioară de presare este curată.
• Că nu există deteriorări, deformări sau uzură anormală.
• Că țeava a fost tăiată și pregătită conform instrucțiunilor producătorului.
• Că fitingul este introdus corect înainte de începerea ciclului.

Importanța utilizării profilului corect

Profilul face parte din designul sistemului de îmbinare. Deși două fitinguri pot avea același diametru de 32 mm, ele pot necesita geometrii de presare diferite.

Utilizarea unei morsi cu un contur diferit de cel prescris poate produce o deformare incorectă a fitingului și poate compromite îmbinarea.

Din acest motiv, denumirea U32 trebuie verificată întotdeauna în raport cu specificațiile tehnice ale sistemului instalat.

Întreținerea morsei

Morsele sunt supuse în mod repetat unor eforturi mecanice ridicate, de aceea trebuie inspectate și menținute în stare bună.

Este recomandat să mențineți curate suprafețele de presare, să verificați dacă articulațiile se mișcă corect și să inspectați periodic dacă există deformări, fisuri sau semne de uzură excesivă.

O morsă deteriorată sau excesiv uzată nu trebuie utilizată, deoarece ar putea modifica geometria finală a presării.

Caracteristicile morsei BARA 32053232

• Marcă: BARA.
• Referință: 32053232.
• Tip: morsă pentru unealtă de presare.
• Diametru: 32 mm.
• Profil de presare: U.
• Denominare: U32.
• Categorie de presare: 32 kN.
• Aplicație: presarea țevilor și fitingurilor compatibile.
• Utilizare: profesională.

Morsă BARA U32 pentru instalații prin presare

BARA 32053232 oferă instalatorului o morsă specifică pentru realizarea îmbinărilor în 32 mm cu profil U. Configurația sa permite completarea echipamentului unei prese compatibile cu una dintre dimensiunile uzuale din sistemele de țeavă multistrat.

Pentru a obține o îmbinare sigură și conformă cu specificațiile sistemului, trebuie verificate întotdeauna împreună compatibilitatea presei, categoria de 32 kN, profilul U32 și fitingul care urmează să fie presat.
