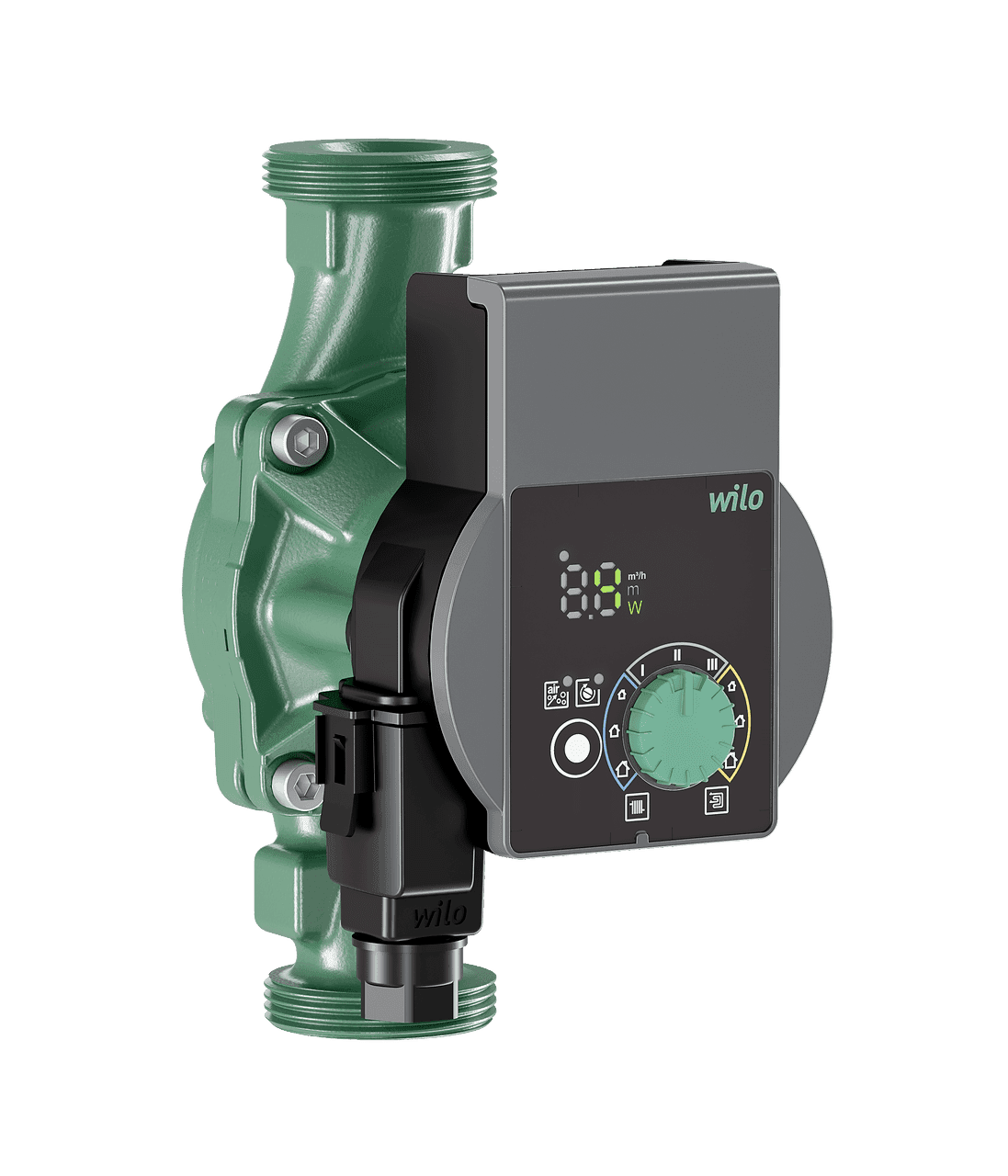

Pompă de circulație Wilo Yonos PICO 25/1-8-130

Pompa de circulație Wilo Yonos PICO 25/1-8-130, referința 4215518, este o pompă electronică de înaltă eficiență cu rotor umed, concepută pentru circulația apei în instalații de încălzire și climatizare. Oferă un debit maxim de 4,4 metri cubi pe oră, o înălțime maximă de pompare de 7,6 metri și o lungime de montaj compactă de 130 milimetri.

Echipată cu motor sincron cu tehnologie ECM și reglare electronică integrată, își adaptează funcționarea la necesitățile hidraulice ale instalației. Permite selectarea presiunii diferențiale variabile, presiunii diferențiale constante sau vitezei constante cu trei curbe, facilitând utilizarea atât în sisteme cu radiatoare, cât și în circuite de încălzire prin pardoseală.

Pompă de circulație electronică Wilo Yonos PICO 25/1-8-130

Wilo Yonos PICO este o pompă de circulație cu rotor umed, fără întreținere, cu racord filetat și reglare electronică continuă a presiunii diferențiale.

Formatul său compact de 130 milimetri între racorduri este deosebit de potrivit pentru instalațiile în care spațiul disponibil este limitat, păstrând în același timp performanțele hidraulice corespunzătoare versiunii 25/1-8.

Debit maxim de 4,4 metri cubi pe oră

Pompa atinge un debit maxim de 4,4 metri cubi pe oră. Debitul real de funcționare va depinde de punctul de lucru al instalației, de pierderile de sarcină și de modul de reglare selectat.

Reglarea electronică permite adaptarea automată a funcționării motorului pentru a evita funcționarea permanentă la putere maximă atunci când circuitul necesită un debit mai mic.

Înălțime maximă de pompare de 7,6 metri

Yonos PICO 25/1-8-130 oferă o înălțime maximă de pompare de 7,6 metri, asigurând capacitatea de a funcționa în instalații cu pierderi de sarcină ridicate, în cadrul domeniului său de funcționare.

Selectarea finală trebuie realizată ținând cont de debitul necesar și de presiunea diferențială necesară în circuit.

Trei moduri de reglare

Wilo permite selectarea diferitelor strategii de funcționare pentru a adapta pompa la caracteristicile fiecărui sistem hidraulic.

• Presiune diferențială variabilă: reduce progresiv presiunea diferențială atunci când debitul solicitat scade.
• Presiune diferențială constantă: menține practic constantă valoarea presiunii selectate.
• Viteză constantă: permite alegerea între 3 curbe de funcționare la viteză fixă.

Pentru radiatoare și încălzire prin pardoseală

Modurile de reglare pot fi selectate în funcție de aplicație. Wilo prevede în mod expres configurații pentru instalații cu radiatoare și încălzire prin pardoseală, facilitând punerea în funcțiune a pompei.

În sistemele cu vane termostatice poate fi utilizată reglarea presiunii diferențiale variabile, în timp ce presiunea diferențială constantă este adecvată pentru numeroase instalații de încălzire prin pardoseală.

Ecran LED cu informații de funcționare

Pompa încorporează un indicator LED cu segmente care permite vizualizarea directă a principalilor parametri din partea frontală a echipamentului.

Ecranul oferă informații despre:

• Valoarea de setare selectată.
• Debitul actual.
• Consumul electric instantaneu.
• Coduri de avarie.

Aceste informații facilitează atât punerea în funcțiune, cât și verificările și operațiunile de întreținere ale instalației.

Control prin butonul verde Wilo

Configurarea se realizează prin caracteristicul buton verde Wilo, de unde pot fi selectate modul de reglare și valorile de funcționare.

Combinația dintre comanda frontală și ecranul LED permite efectuarea ajustărilor principale direct pe pompă.

Funcție de aerisire manuală

Wilo Yonos PICO 25/1-8-130 dispune de o funcție de aerisire manuală destinată facilitării eliminării aerului prezent în compartimentul motorului.

Această funcție este deosebit de utilă în timpul primei puneri în funcțiune sau după operațiuni de umplere și întreținere a circuitului.

Deblocare automată

Motorul este rezistent la blocare și încorporează o funcție de deblocare automată care contribuie la reluarea funcționării în anumite situații.

Pompa dispune, de asemenea, de resetare manuală și protecție integrată a motorului.

Motor sincron cu tehnologie ECM

Pompa utilizează un motor sincron cu tehnologie ECM și reglare electronică integrată a puterii. Această tehnologie permite variația vitezei motorului în funcție de necesitățile hidraulice ale circuitului.

Intervalul de viteză este cuprins aproximativ între 500 și 4.800 de rotații pe minut.

Consum electric de 4 până la 75 wați

Consumul electric variază în funcție de punctul de funcționare selectat. Wilo specifică un consum minim de 4 wați și maxim de 75 wați.

Puterea nominală a motorului este de 58 wați. Reglarea electronică permite reducerea consumului atunci când cererea de debit sau presiune scade.

Indice de eficiență energetică egal sau mai mic de 0,23

Yonos PICO 25/1-8-130 prezintă un indice de eficiență energetică egal sau mai mic de 0,23.

Motorul ECM și reglarea electronică permit adaptarea consumului energetic la necesitățile reale ale instalației, evitând funcționarea continuă la o singură viteză.

Alimentare monofazată la 230 volți

Pompa este proiectată pentru o alimentare monofazată de 230 volți cu o toleranță de 10 la sută și poate funcționa la frecvențe de 50 sau 60 hertzi.

Conexiunea electrică se realizează prin conectorul rapid Wilo, dezvoltat pentru a simplifica cablarea în timpul montajului și al operațiunilor de întreținere.

Temperatura fluidului între -10 și 95 grade Celsius

Temperatura admisă pentru fluidul pompat se situează între -10 și 95 grade Celsius.

Temperatura ambientală permisă este cuprinsă între -10 și 40 grade Celsius, menținându-se temperatura maximă a fluidului la 95 grade Celsius în condițiile specificate de Wilo.

Presiune maximă de lucru de 10 bar

Pompa admite o presiune maximă de lucru de 10 bar.

Wilo stabilește, de asemenea, o înălțime minimă de intrare de 0,5 metri la 50 grade Celsius și de 3 metri la 95 grade Celsius, valori care trebuie respectate pentru a garanta condiții hidraulice adecvate.

Racord DN 25 și lungime de montaj de 130 milimetri

Yonos PICO 25/1-8-130 are racorduri filetate și o lungime redusă între racorduri, facilitând integrarea sa în spații compacte.

• Racord conductă: G 1 1/2.
• Racord alternativ: RP 1.
• Diametru nominal: DN 25.
• Lungime între filete: 130 milimetri.

Lungimea de montaj de 130 milimetri este una dintre principalele diferențe față de versiunea Yonos PICO 25/1-8 de 180 milimetri.

Materiale rezistente pentru încălzire și climatizare

Pompa combină diferite materiale selectate pentru utilizarea în circuite hidraulice închise:

• Carcasa pompei: fontă cenușie.
• Rotor: polipropilenă ranforsată cu 40 la sută fibră de sticlă.
• Ax: oțel inoxidabil.
• Lagăre: carbon impregnat cu metal.

Construcția sa cu rotor umed permite renunțarea la întreținerea convențională a ansamblului rotor-lagăre în limitele condițiilor de utilizare stabilite de producător.

Filtru de particule integrat

Wilo specifică includerea unui filtru de particule în echiparea standard a pompei.

Acest element face parte din designul intern destinat să favorizeze o funcționare fiabilă a ansamblului hidraulic și a motorului.

Protecție IPX4D și izolație clasa F

Motorul dispune de un grad de protecție IPX4D și o clasă de izolație F.

Pompa respectă, de asemenea, normele de compatibilitate electromagnetică indicate de Wilo și dispune de omologări și marcaje CE, VDE și EAC.

Dimensiuni compacte

Modelul de 130 milimetri este proiectat pentru a ocupa puțin spațiu în cadrul instalației.

• Lungime totală: 138 milimetri.
• Înălțime: 102 milimetri.
• Lățime: 143 milimetri.
• Lungime de montaj: 130 milimetri.
• Greutate netă aproximativă: 1,8 kilograme.

Caracteristici tehnice ale Wilo Yonos PICO 25/1-8-130

• Marcă: Wilo.
• Gama: Yonos PICO.
• Referință: 4215518.
• Model: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Tip produs: pompă de circulație electronică cu rotor umed.
• Aplicație: încălzire și climatizare.
• Debit maxim: 4,4 metri cubi pe oră.
• Înălțime maximă de pompare: 7,6 metri.
• Presiune maximă de lucru: 10 bar.
• Temperatura minimă a fluidului: -10 grade Celsius.
• Temperatura maximă a fluidului: 95 grade Celsius.
• Temperatura ambientală: între -10 și 40 grade Celsius.
• Alimentare: monofazată de 230 volți, cu toleranță de 10 la sută.
• Frecvență: 50 sau 60 hertzi.
• Putere nominală a motorului: 58 wați.
• Consum minim: 4 wați.
• Consum maxim: 75 wați.
• Viteză minimă: 500 rotații pe minut.
• Viteză maximă: 4.800 rotații pe minut.
• Indice de eficiență energetică: egal sau mai mic de 0,23.
• Moduri de reglare: presiune diferențială variabilă, presiune diferențială constantă și viteză constantă cu 3 curbe.
• Ecran: indicator LED cu segmente.
• Afișare: valoare de setare, debit actual, consum electric și coduri de avarie.
• Funcție de aerisire: manuală.
• Deblocare automată: da.
• Resetare manuală: da.
• Protecție integrată a motorului: da.
• Motor rezistent la blocare: da.
• Filtru de particule: da.
• Conexiune electrică: conector rapid Wilo.
• Conexiune hidraulică: G 1 1/2.
• Conexiune alternativă: RP 1.
• Diametru nominal: DN 25.
• Lungime de montaj: 130 milimetri.
• Carcasă: fontă cenușie.
• Rotor: polipropilenă ranforsată cu fibră de sticlă.
• Ax: oțel inoxidabil.
• Lagăre: carbon impregnat cu metal.
• Grad de protecție: IPX4D.
• Clasă de izolație: F.
• Lungime totală: 138 milimetri.
• Înălțime: 102 milimetri.
• Lățime: 143 milimetri.
• Greutate netă aproximativă: 1,8 kilograme.
• Omologări și marcaje: CE, VDE și EAC.

Pompă compactă de înaltă eficiență pentru circuite solicitante

Wilo Yonos PICO 25/1-8-130 combină o înălțime maximă de 7,6 metri și un debit de până la 4,4 metri cubi pe oră cu o lungime între racorduri de doar 130 milimetri, fiind deosebit de practică atunci când este necesară o pompă de circulație puternică într-un spațiu redus.

Motorul său ECM, reglarea electronică, ecranul LED, funcția de aerisire, deblocarea automată, cele trei moduri de funcționare și conectorul rapid Wilo facilitează atât instalarea, cât și reglajul în circuite de radiatoare, încălzire prin pardoseală și alte aplicații de încălzire și climatizare.
