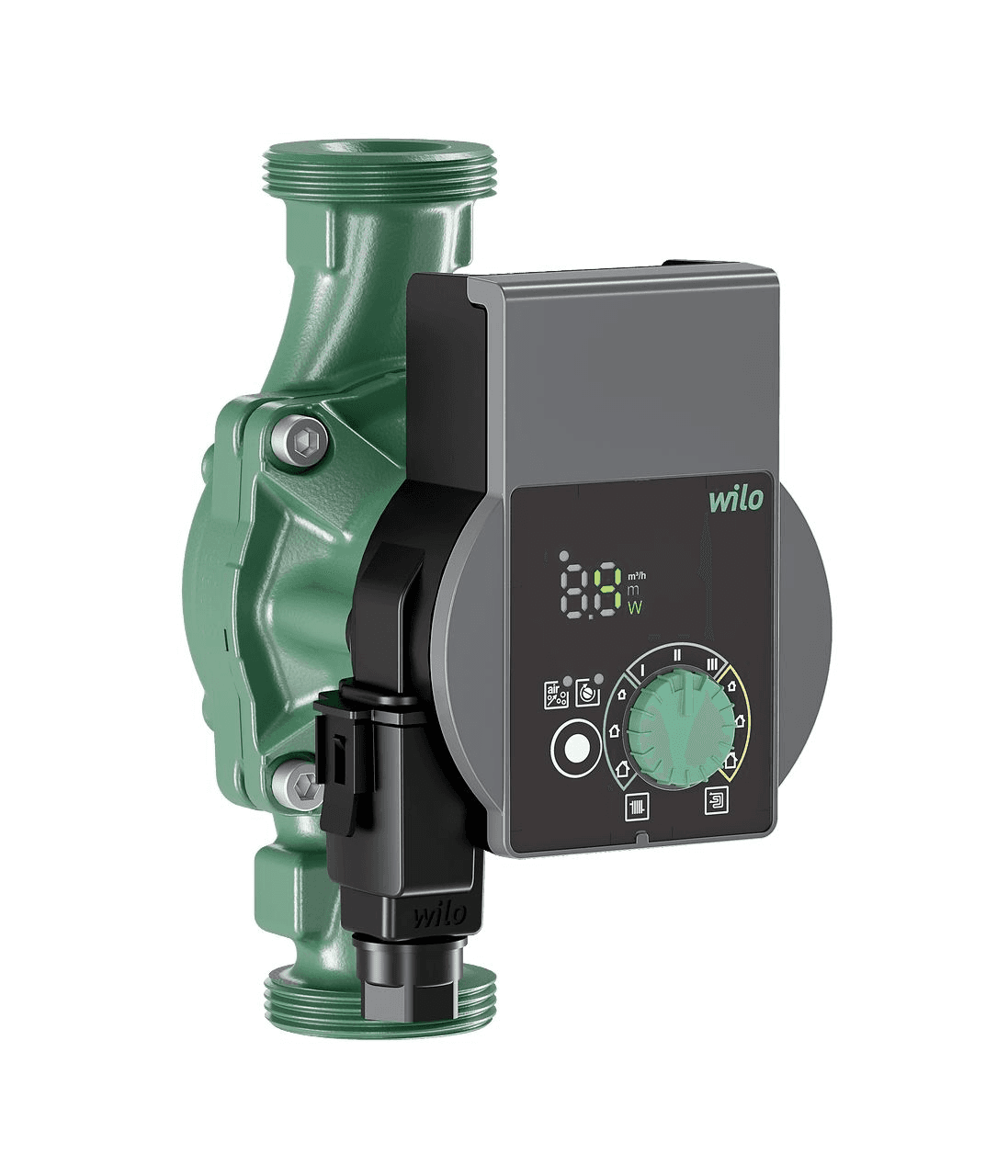

Pompă de circulație Wilo Yonos PICO 25/1-6

Pompa de circulație Wilo Yonos PICO 25/1-6, referința 4215515, este o pompă electronică de înaltă eficiență, cu rotor umed, proiectată pentru circulația apei în instalații de încălzire și climatizare. Oferă un debit maxim de 3,6 metri cubi pe oră, o înălțime maximă de pompare de 6 metri și o lungime de montaj de 180 milimetri.

Echipată cu motor sincron cu tehnologie ECM și reglare electronică integrată, permite adaptarea funcționării la necesitățile hidraulice reale ale instalației. Dispune de reglare prin presiune diferențială variabilă, presiune diferențială constantă și viteză constantă cu 3 curbe, astfel încât poate fi configurată atât pentru circuite de radiatoare, cât și pentru încălzire prin pardoseală.

Pompă de circulație electronică Wilo Yonos PICO 25/1-6

Wilo Yonos PICO este o pompă de circulație cu rotor umed, fără întreținere, cu racord filetat și reglare electronică continuă a presiunii diferențiale.

Electronica sa controlează viteza motorului pentru a adapta funcționarea la debitul și presiunea necesare, reducând consumul atunci când instalația nu trebuie să funcționeze la putere maximă.

Debit maxim de 3,6 metri cubi pe oră

Referința 4215515 asigură un debit maxim de 3,6 metri cubi pe oră. Debitul real va depinde de rezistența hidraulică a circuitului, înălțimea selectată și modul de reglare configurat.

Această capacitate permite utilizarea în numeroase circuite de încălzire și climatizare pentru locuințe și clădiri mici, cu condiția ca punctul de funcționare necesar să se afle în curba caracteristică a pompei.

Înălțime maximă de pompare de 6 metri

Wilo Yonos PICO 25/1-6 atinge o înălțime maximă de pompare de 6 metri.

Această performanță permite compensarea pierderilor de sarcină produse de țevi, vane, emițătoare și alte componente ale circuitului hidraulic.

Trei moduri de reglare

Pompa dispune de diferite strategii de control pentru a se adapta comportamentului fiecărei instalații:

• Presiune diferențială variabilă: reduce presiunea diferențială atunci când scade debitul solicitat.
• Presiune diferențială constantă: menține practic constantă valoarea presiunii diferențiale selectate.
• Viteză constantă: permite alegerea între 3 curbe de funcționare la viteză fixă.

Selectarea corectă a modului de reglare ajută la obținerea unei funcționări eficiente și stabile a sistemului.

Recomandată pentru radiatoare și încălzire prin pardoseală

Wilo prevede în mod expres utilizarea modelului Yonos PICO în instalații de încălzire cu radiatoare și încălzire prin pardoseală.

Reglarea prin presiune diferențială variabilă este deosebit de potrivită pentru multe circuite cu vane termostatice, în timp ce presiunea diferențială constantă poate fi utilizată în numeroase sisteme de încălzire prin pardoseală.

Display LED cu informații de funcționare

Pompa include un indicator LED segmentat care facilitează configurarea și monitorizarea direct din partea frontală.

Display-ul permite consultarea:

• Valorii de setare selectate.
• Debitului real.
• Consumului actual de putere.
• Codurilor de avarie.

Aceste informații facilitează atât punerea în funcțiune, cât și verificările obișnuite de funcționare.

Control prin butonul verde Wilo

Caracteristicul buton verde Wilo permite selectarea modului de reglare și ajustarea principalilor parametri ai pompei.

Combinația dintre comanda rotativă și display-ul LED simplifică reglajul chiar și în timpul operațiunilor de înlocuire sau întreținere.

Funcție manuală de aerisire

Yonos PICO 25/1-6 include o funcție manuală de aerisire destinată eliminării aerului acumulat în compartimentul motorului.

Această funcție este deosebit de utilă la prima punere în funcțiune sau după lucrări de umplere, golire ori întreținere a circuitului.

Deblocare automată și repornire manuală

Motorul este rezistent la blocare și include o funcție de deblocare automată.

Dispune, de asemenea, de repornire manuală și protecție integrată a motorului, funcții care simplifică punerea în serviciu și întreținerea echipamentului.

Motor sincron cu tehnologie ECM

Pompa utilizează un motor sincron cu tehnologie ECM și reglare electronică integrată a puterii.

Viteza sa poate varia între aproximativ 700 și 4.200 de rotații pe minut, adaptându-se modului de reglare selectat și necesităților hidraulice ale circuitului.

Consum electric între 4 și 40 wați

Wilo specifică un consum electric minim de 4 wați și maxim de 40 wați.

Puterea nominală a motorului este de 30 wați. Reglarea electronică permite reducerea consumului atunci când cererea sistemului scade.

Indice de eficiență energetică egal sau mai mic de 0,20

Wilo Yonos PICO 25/1-6 prezintă un indice de eficiență energetică egal sau mai mic de 0,20, valoare pe care Wilo o identifică drept referință pentru pompe de circulație de înaltă eficiență.

Motorul ECM și reglarea automată permit reducerea consumului de energie față de pompele convenționale care funcționează permanent la viteză fixă.

Alimentare monofazată la 230 volți

Pompa funcționează cu alimentare monofazată de 230 volți, cu o toleranță de 10 la sută, și este compatibilă cu frecvențe de 50 sau 60 hertzi.

Conexiunea electrică se realizează prin conectorul rapid Wilo, conceput pentru a simplifica cablarea în timpul montajului și al operațiunilor de întreținere.

Temperatura fluidului între -10 și 95 grade Celsius

Intervalul permis al temperaturii fluidului este cuprins între -10 și 95 grade Celsius.

Temperatura ambiantă admisă în timpul funcționării este cuprinsă între -10 și 40 grade Celsius.

Presiune maximă de lucru de 10 bar

Pompa admite o presiune maximă de lucru de 10 bar.

Wilo stabilește, de asemenea, o înălțime minimă de intrare de 0,5 metri cu fluidul la 50 grade Celsius și de 3 metri la 95 grade Celsius.

Conexiune DN 25 și lungime de montaj de 180 milimetri

Wilo Yonos PICO 25/1-6 utilizează conexiuni filetate compatibile cu numeroase instalații de încălzire existente.

• Conexiune conductă: G 1 1/2.
• Conexiune alternativă: RP 1.
• Diametru nominal: DN 25.
• Distanță între filete: 180 milimetri.

Lungimea de montaj de 180 milimetri diferențiază această referință de versiunea Yonos PICO 25/1-6-130, destinată instalațiilor cu o distanță mai redusă între conexiuni.

Materiale rezistente pentru circuite hidraulice

Wilo utilizează diferite materiale adaptate funcționării continue în instalații de încălzire și climatizare:

• Carcasa pompei: fontă cenușie.
• Rotor: polipropilenă ranforsată cu 40 la sută fibră de sticlă.
• Ax: oțel inoxidabil.
• Lagăre: carbon impregnat cu metal.

Construcția cu rotor umed permite renunțarea la întreținerea convențională a ansamblului rotor-lagăre în limitele stabilite de producător.

Filtru de particule integrat

Echiparea standard include un filtru de particule, integrat ca parte a designului pompei.

Acest element contribuie la funcționarea fiabilă a componentelor interne în timpul exploatării.

Protecție IPX4D și izolație clasa F

Motorul prezintă un grad de protecție IPX4D și o clasă de izolație F.

Pompa îndeplinește, de asemenea, cerințele de compatibilitate electromagnetică indicate de Wilo și dispune de omologări și marcaje CE, VDE și EAC.

Dimensiuni și greutate

Yonos PICO 25/1-6 are un format compact pentru a facilita integrarea în camere tehnice și circuite de încălzire.

• Lungime: 180 milimetri.
• Înălțime: 102 milimetri.
• Lățime: 131 milimetri.
• Lungime de montaj: 180 milimetri.
• Greutate netă aproximativă: 1,8 kilograme.

Caracteristici tehnice ale Wilo Yonos PICO 25/1-6

• Marcă: Wilo.
• Gama: Yonos PICO.
• Referință: 4215515.
• Model: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Tip produs: pompă de circulație electronică cu rotor umed.
• Aplicație: încălzire și climatizare.
• Debit maxim: 3,6 metri cubi pe oră.
• Înălțime maximă de pompare: 6 metri.
• Presiune maximă de lucru: 10 bar.
• Temperatura minimă a fluidului: -10 grade Celsius.
• Temperatura maximă a fluidului: 95 grade Celsius.
• Temperatura ambiantă: între -10 și 40 grade Celsius.
• Alimentare: monofazată de 230 volți, cu toleranță de 10 la sută.
• Frecvență: 50 sau 60 hertzi.
• Puterea nominală a motorului: 30 wați.
• Consum minim: 4 wați.
• Consum maxim: 40 wați.
• Viteză minimă: 700 rotații pe minut.
• Viteză maximă: 4.200 rotații pe minut.
• Indice de eficiență energetică: egal sau mai mic de 0,20.
• Moduri de reglare: presiune diferențială variabilă, presiune diferențială constantă și viteză constantă cu 3 curbe.
• Display: indicator LED segmentat.
• Afișare: valoare de setare, debit real, consum de putere și coduri de avarie.
• Funcție de aerisire: manuală.
• Deblocare automată: da.
• Repornire manuală: da.
• Protecție integrată a motorului: da.
• Motor rezistent la blocare: da.
• Filtru de particule: da.
• Conexiune electrică: conector Wilo.
• Conexiune hidraulică: G 1 1/2.
• Conexiune alternativă: RP 1.
• Diametru nominal: DN 25.
• Lungime de montaj: 180 milimetri.
• Carcasă: fontă cenușie.
• Rotor: polipropilenă ranforsată cu fibră de sticlă.
• Ax: oțel inoxidabil.
• Lagăre: carbon impregnat cu metal.
• Grad de protecție: IPX4D.
• Clasă de izolație: F.
• Lungime: 180 milimetri.
• Înălțime: 102 milimetri.
• Lățime: 131 milimetri.
• Greutate netă aproximativă: 1,8 kilograme.
• Omologări și marcaje: CE, VDE și EAC.

Circulație eficientă pentru radiatoare și încălzire prin pardoseală

Wilo Yonos PICO 25/1-6 combină un debit maxim de 3,6 metri cubi pe oră, 6 metri înălțime și reglare electronică într-o pompă compactă și eficientă pentru instalații de încălzire și climatizare.

Motorul ECM, consumul de doar 4 până la 40 wați, display-ul LED, cele trei moduri de reglare, funcția de aerisire, deblocarea automată și conexiunea rapidă Wilo facilitează atât instalarea, cât și reglajul și întreținerea circuitului hidraulic.
