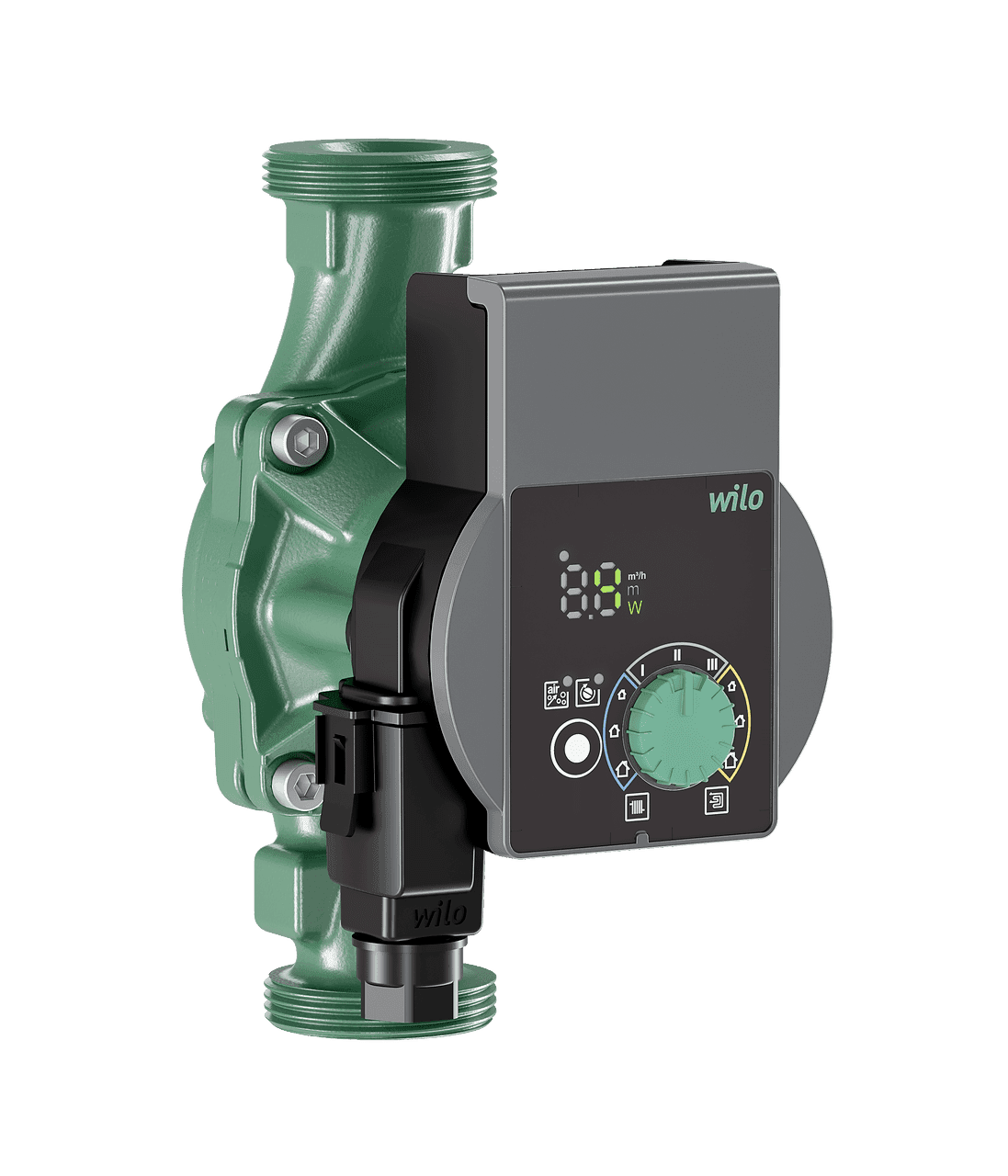

Pompă de circulație Wilo Yonos PICO 25/1-6-130

Pompa circulatoare Wilo Yonos PICO 25/1-6-130, referința 4215516, este o pompă electronică de înaltă eficiență, cu rotor umed, concepută pentru circulația apei în instalații de încălzire și climatizare. Oferă un debit maxim de 3,6 metri cubi pe oră, o înălțime maximă de pompare de 6 metri și o lungime de montaj deosebit de compactă de 130 milimetri.

Echipată cu motor sincron cu tehnologie ECM și reglare electronică integrată, își adaptează funcționarea la necesitățile hidraulice ale instalației. Permite selectarea presiunii diferențiale variabile, a presiunii diferențiale constante sau a vitezei constante cu trei curbe, astfel încât poate fi ajustată atât pentru sisteme de radiatoare, cât și pentru încălzire prin pardoseală.

Pompă circulatoare electronică Wilo Yonos PICO 25/1-6-130

Yonos PICO este o pompă circulatoare cu rotor umed, fără întreținere și racord filetat. Este dezvoltată pentru a asigura o circulație eficientă a apei în sistemele hidraulice ale clădirilor, ajustând automat puterea motorului în funcție de modul de reglare selectat.

Formatul de 130 milimetri între racorduri este deosebit de util în instalațiile unde spațiul disponibil este redus și facilitează, de asemenea, înlocuirea pompelor existente cu aceeași lungime de montaj.

Debit maxim de 3,6 metri cubi pe oră

Wilo Yonos PICO 25/1-6-130 asigură un debit maxim de 3,6 metri cubi pe oră. Debitul real depinde de pierderile de sarcină ale circuitului, de înălțimea selectată și de modul de reglare configurat.

Electronica integrată permite reducerea automată a performanței atunci când instalația necesită o circulație mai mică, evitând funcționarea continuă a pompei la putere maximă.

Înălțime maximă de pompare de 6 metri

Acest model atinge o înălțime maximă de pompare de 6 metri, oferind capacitatea de a funcționa în circuite de încălzire și climatizare cu diferite niveluri de rezistență hidraulică.

Punctul de funcționare trebuie selectat întotdeauna în interiorul curbei caracteristice a pompei și în funcție de debitul și presiunea diferențială necesare în instalație.

Trei moduri de reglare

Pompa permite alegerea între trei strategii de funcționare pentru a se adapta diferitelor tipuri de circuit:

• Presiune diferențială variabilă: pompa reduce presiunea diferențială atunci când scade debitul necesar, fiind deosebit de potrivită pentru circuite cu vane termostatice.
• Presiune diferențială constantă: menține practic constantă presiunea diferențială selectată, o opțiune adecvată pentru numeroase instalații de încălzire prin pardoseală.
• Viteză constantă: permite selectarea uneia dintre cele trei curbe de viteză fixă pentru aplicații care necesită un comportament hidraulic constant.

Adecvată pentru radiatoare și încălzire prin pardoseală

Wilo permite selectarea modului de reglare în funcție de aplicația de încălzire prin radiatoare sau prin pardoseală. Această flexibilitate facilitează adaptarea pompei la instalații noi și la lucrări de înlocuire sau modernizare a sistemelor existente.

Ecran LED cu informații de funcționare

Yonos PICO încorporează un indicator LED cu segmente care permite consultarea direct din partea frontală a principalilor parametri de funcționare.

Ecranul poate afișa:

• Valoarea de setare selectată.
• Debitul actual.
• Consumul electric instantaneu.
• Coduri de avarie.

Aceste informații facilitează punerea în funcțiune, reglarea și diagnosticarea de bază a pompei fără a fi necesare echipamente externe.

Configurare prin butonul verde Wilo

Caracteristicul buton verde Wilo permite selectarea simplă a principalilor parametri de funcționare. Instalatorul poate configura modul de reglare și valoarea de setare direct din partea frontală a pompei.

Funcție manuală de aerisire

Pompa include o funcție manuală de aerisire destinată eliminării aerului acumulat în compartimentul motorului în timpul punerii în funcțiune sau după lucrări efectuate în circuitul hidraulic.

Eliminarea corectă a aerului favorizează o funcționare stabilă și ajută la reducerea zgomotelor asociate prezenței aerului în sistem.

Deblocare automată și repornire manuală

Motorul este proiectat să fie rezistent la blocare și încorporează o funcție de deblocare automată. Electronica permite, de asemenea, efectuarea unei reporniri manuale atunci când este necesar după anumite incidente.

Protecția motorului este integrată în echipament, simplificând instalația electrică.

Motor sincron cu tehnologie ECM

Wilo Yonos PICO 25/1-6-130 utilizează un motor sincron de înaltă eficiență cu tehnologie ECM și reglare electronică a puterii.

Viteza poate varia aproximativ între 700 și 4.200 de rotații pe minut, adaptându-se modului de reglare și punctului de funcționare necesar.

Consum electric între 4 și 40 wați

Reglarea electronică permite adaptarea consumului energetic la necesitățile reale ale circuitului. Wilo specifică un consum minim de 4 wați și maxim de 40 wați.

Puterea nominală a motorului este de 30 wați. Când cererea hidraulică scade, pompa poate reduce atât viteza, cât și consumul electric.

Indice de eficiență energetică egal sau inferior valorii 0,20

Pompa prezintă un indice de eficiență energetică egal sau inferior valorii 0,20, valoare pe care Wilo o identifică drept referință pentru pompele circulatoare de înaltă eficiență.

Combinația dintre motorul ECM și reglarea electronică permite reducerea consumului față de pompele circulatoare convenționale care funcționează continuu la viteză fixă.

Alimentare monofazată la 230 volți

Yonos PICO funcționează cu o alimentare monofazată de 230 volți, cu o toleranță de 10 la sută, și este compatibilă cu frecvențe de 50 sau 60 hertzi.

Conexiunea electrică este simplificată prin conectorul rapid Wilo, conceput pentru a accelera cablarea în timpul instalării și al lucrărilor de întreținere.

Temperatura fluidului între -10 și 95 grade Celsius

Intervalul de temperatură permis pentru fluid este cuprins între -10 și 95 grade Celsius, permițând utilizarea pompei în diferite aplicații de încălzire și climatizare.

Temperatura ambientală de funcționare admisă se situează între -10 și 40 grade Celsius.

Presiune maximă de lucru de 10 bar

Wilo Yonos PICO 25/1-6-130 este proiectată să funcționeze la o presiune maximă de 10 bar.

Wilo stabilește, de asemenea, anumite condiții minime de presiune la intrare pentru a evita problemele hidraulice: o înălțime minimă de intrare de 0,5 metri la 50 grade Celsius și de 3 metri la 95 grade Celsius.

Racord DN 25 și lungime de montaj de 130 milimetri

Pompa are un racord filetat G 1 1/2, corespunzător unui racord alternativ RP 1 și diametrului nominal DN 25.

Distanța dintre racorduri este de doar 130 milimetri, una dintre caracteristicile principale ale acestei variante față de versiunile Yonos PICO de 180 milimetri.

• Racord conductă: G 1 1/2.
• Racord alternativ: RP 1.
• Diametru nominal: DN 25.
• Lungime între filete: 130 milimetri.

Construcție rezistentă și fără întreținere

Corpul pompei este fabricat din fontă cenușie. Rotorul utilizează polipropilenă ranforsată cu 40 la sută fibră de sticlă, iar arborele este fabricat din oțel inoxidabil.

Lagărele sunt din carbon impregnat cu metal și sunt proiectate pentru funcționarea caracteristică unei pompe circulatoare cu rotor umed.

Protecție IPX4D și izolație clasa F

Motorul dispune de un grad de protecție IPX4D și o clasă de izolație F.

Pompa îndeplinește, de asemenea, cerințele aplicabile de compatibilitate electromagnetică și deține omologări și marcaje CE, VDE și EAC.

Filtru de particule integrat

Fișa tehnică Wilo indică faptul că pompa încorporează un filtru de particule în echiparea sa, contribuind la protejarea componentelor interne împotriva anumitor particule prezente în circuit.

Dimensiuni compacte și greutate redusă

Varianta de 130 milimetri este special concepută pentru instalațiile în care este necesară reducerea spațiului ocupat de pompă.

• Lungime totală: aproximativ 138 milimetri.
• Înălțime: aproximativ 102 milimetri.
• Lățime: aproximativ 131 milimetri.
• Lungime de montaj între filete: 130 milimetri.
• Greutate netă: aproximativ 1,6 kilograme.

Caracteristici tehnice ale Wilo Yonos PICO 25/1-6-130

• Marcă: Wilo.
• Gamă: Yonos PICO.
• Referință: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Tip produs: pompă circulatoare electronică cu rotor umed.
• Aplicație: încălzire și climatizare.
• Debit maxim: 3,6 metri cubi pe oră.
• Înălțime maximă de pompare: 6 metri.
• Presiune maximă de lucru: 10 bar.
• Temperatura fluidului: între -10 și 95 grade Celsius.
• Temperatura ambientală: între -10 și 40 grade Celsius.
• Alimentare: monofazată de 230 volți, cu toleranță de 10 la sută.
• Frecvență: 50 sau 60 hertzi.
• Puterea nominală a motorului: 30 wați.
• Consum minim: 4 wați.
• Consum maxim: 40 wați.
• Viteză minimă: 700 rotații pe minut.
• Viteză maximă: 4.200 rotații pe minut.
• Indice de eficiență energetică: egal sau inferior valorii 0,20.
• Moduri de reglare: presiune diferențială variabilă, presiune diferențială constantă și viteză constantă cu trei curbe.
• Ecran: indicator LED cu segmente.
• Afișare: setare, debit actual, consum de putere și coduri de avarie.
• Funcție de aerisire: manuală.
• Deblocare automată: da.
• Repornire manuală: da.
• Motor rezistent la blocare: da.
• Protecție integrată a motorului: da.
• Filtru de particule: da.
• Conexiune electrică: conector rapid Wilo.
• Conexiune hidraulică: G 1 1/2.
• Conexiune alternativă: RP 1.
• Diametru nominal: DN 25.
• Lungime de montaj: 130 milimetri.
• Carcasa pompei: fontă cenușie.
• Rotor: polipropilenă ranforsată cu fibră de sticlă.
• Arbore: oțel inoxidabil.
• Lagăre: carbon impregnat cu metal.
• Grad de protecție: IPX4D.
• Clasă de izolație: F.
• Lungime totală: 138 milimetri.
• Înălțime: 102 milimetri.
• Lățime: 131 milimetri.
• Greutate netă: aproximativ 1,6 kilograme.
• Omologări și marcaje: CE, VDE și EAC.

Pompă compactă de 130 milimetri pentru radiatoare și încălzire prin pardoseală

Wilo Yonos PICO 25/1-6-130 combină un debit maxim de 3,6 metri cubi pe oră, o înălțime de pompare de până la 6 metri și o lungime de montaj de doar 130 milimetri, fiind deosebit de potrivită pentru instalațiile în care spațiul disponibil este limitat.

Motorul ECM, reglarea electronică, consumul redus, ecranul LED, funcția de aerisire, deblocarea automată și diferitele moduri de funcționare facilitează atât instalarea, cât și reglarea circuitelor de radiatoare, încălzire prin pardoseală și alte aplicații de încălzire și climatizare.
