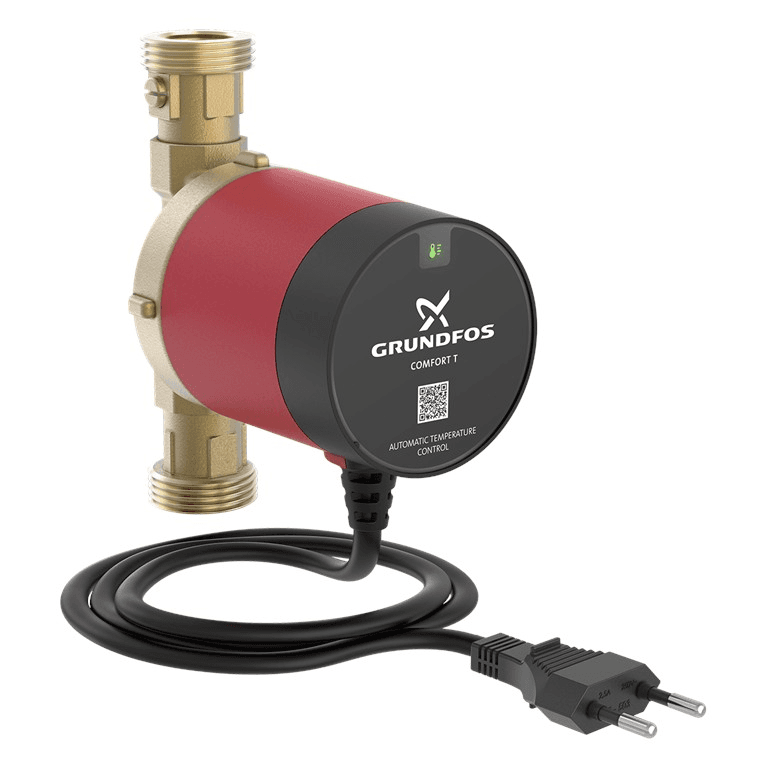

Pompă de circulație Grundfos COMFORT 15-14 BX T

Pompa circulatoare Grundfos COMFORT 15-14 BX T, referința 93094846, este proiectată pentru recircularea apei calde menajere în instalații rezidențiale. Funcționarea sa menține apa caldă în circulație prin conducta de retur pentru a reduce timpul de așteptare până la disponibilitatea ACM la punctele de consum și pentru a limita apa irosită până când ajunge la temperatura dorită.

Această versiune BX T combină un corp de pompă din alamă, adecvat pentru apă potabilă, cu vană de închidere și vană antiretur integrate, racord exterior G 1 și control automat în funcție de temperatură. De asemenea, include motor cu magneți permanenți cu consum redus, senzor de temperatură integrat, protecție împotriva funcționării în gol și izolație termică pentru corpul pompei.

Circulator specific pentru recircularea apei calde menajere

Grundfos COMFORT 15-14 BX T este concepută special pentru circuite de recirculare a apei calde menajere. Pompa face să circule apa între generator sau acumulator și punctele de consum printr-o linie de retur, ajutând la menținerea apei calde disponibile în instalație.

Grundfos indică faptul că pompele COMFORT sunt destinate clădirilor rezidențiale și că, în funcție de configurația conductelor, pot fi utilizate și în anumite instalații rezidențiale de dimensiuni mai mari.

Control automat în funcție de temperatură

Litera T identifică această versiune ca o pompă echipată cu control al temperaturii. COMFORT măsoară continuu temperatura apei printr-un senzor integrat și își adaptează automat punctele de pornire și oprire.

Nu este necesar ca utilizatorul să programeze manual o temperatură de pornire sau oprire. Electronica stabilește limitele de funcționare luând ca referință temperatura maximă detectată în circuit.

Ca exemplu de funcționare, Grundfos indică faptul că, dacă temperatura maximă detectată în sistem este de 45 de grade Celsius, pompa se poate opri când apa depășește aproximativ 41 de grade Celsius și poate reporni când scade sub aproximativ 38 de grade Celsius.

Temperatura maximă a sistemului este reevaluată periodic, permițând controlului să se adapteze la condițiile reale ale instalației.

Versiunea T fără temporizator și fără AUTOADAPT

COMFORT 15-14 BX T trebuie diferențiată de variantele TDT și TA din aceeași familie. Acest model dispune în mod specific de control automat în funcție de temperatură.

• COMFORT T: control prin temperatură.
• COMFORT TDT: control prin temporizator și temperatură.
• COMFORT TA: control AUTOADAPT bazat pe obiceiurile de consum și temperatură.

Referința 93094846 corespunde versiunii BX T, astfel că nu include temporizatorul digital al variantei TDT și nici învățarea obiceiurilor din versiunea TA.

Debit maxim de 0,5 metri cubi pe oră

Gama COMFORT 15-14 oferă performanțe hidraulice dimensionate special pentru circuitele de recirculare a ACM:

• Debit maxim: 0,5 metri cubi pe oră.
• Înălțime maximă: 1,2 metri.
• Presiune maximă de ieșire: 10 bar.
• Presiune minimă de intrare: 0,05 bar.

Aceste performanțe permit menținerea circulației necesare în circuitele domestice de retur al apei calde, fără a recurge la o pompă supradimensionată pentru aplicație.

Consum electric de doar 5 până la 7 wați

Grundfos COMFORT încorporează un motor cu magneți permanenți conceput pentru a oferi un consum electric redus.

• Consum electric: de la 5 la 7 wați.
• Alimentare: 1 × 230 volți.
• Frecvență: 50/60 hertzi.
• Clasa aparatului: izolație dublă.
• Grad de protecție: IP44.

Pompa este livrată cu un cablu de alimentare de aproximativ 1,5 metri și cu ștecher, facilitând conectarea electrică în timpul instalării.

Motor cu rotor sferic

COMFORT utilizează un design cu rotor sferic. Grundfos folosește această construcție pentru a reduce riscul de blocare provocat de depunerile de calcar și pentru a facilita funcționarea cu ape de durități diferite.

Producătorul specifică faptul că pompa poate funcționa cu apă de duritate fără limită stabilită, o caracteristică deosebit de relevantă în instalațiile de ACM din zonele cu apă dură.

Protecție împotriva funcționării în gol

Pompa include protecție electronică împotriva funcționării în gol. Dacă echipamentul funcționează în principal cu aer, electronica oprește repetat rotorul pentru a proteja lagărul.

Odată ce circuitul este umplut și aerisit corect, pompa își poate relua funcționarea normală.

Corp din alamă pentru apă potabilă

Corpul hidraulic este fabricat din alamă, material utilizat de Grundfos în această familie pentru contactul cu apa potabilă.

Pompa dispune, de asemenea, de omologări pentru aplicații de apă potabilă precum UBA, WRAS și ACS, împreună cu omologări de siguranță CE și VDE.

Vană de închidere și antiretur integrate

Denumirea BX identifică versiunea echipată din fabrică cu:

• Vană de închidere integrată.
• Vană antiretur integrată.

Aceste vane facilitează instalarea și operațiunile de întreținere. Vana antiretur împiedică circulația în sens invers, iar vana de închidere permite izolarea pompei în timpul anumitor intervenții.

Racord exterior G 1

Referința 93094846 dispune de racorduri exterioare G 1 și o lungime de instalare de 140 milimetri.

• Racord: filet exterior G 1.
• Lungime între racorduri: 140 milimetri.
• Greutate netă aproximativă: 1,14 kilograme.
• Greutate brută aproximativă: 1,24 kilograme.

Aceste caracteristici trebuie verificate în raport cu spațiul disponibil și cu racordurile existente atunci când pompa este utilizată ca înlocuitor pentru un alt circulator.

Temperatura apei de până la 95 de grade Celsius

Grundfos specifică un interval larg de temperatură pentru lichidul pompat:

• Temperatura minimă a lichidului: 2 grade Celsius.
• Temperatura maximă a lichidului: 95 grade Celsius.

Pompa este destinată exclusiv circulației apei potabile în condițiile indicate de producător.

Nivel sonor redus

Motorul cu magneți permanenți și construcția rotorului permit o funcționare silențioasă. Grundfos declară un nivel sonor egal sau inferior a 22 dB(A).

Acest nivel acustic redus este deosebit de potrivit pentru instalațiile rezidențiale în care pompa poate fi amplasată aproape de zonele locuite.

Izolație termică inclusă

Pompa este livrată cu o capsulă de izolație pentru corpul pompei. Acest element ajută la reducerea pierderilor termice de la corpul din alamă către mediul ambiant.

Controlul în funcție de temperatură completează această caracteristică, evitând funcționarea continuă a pompei atunci când apa din circuit menține o temperatură suficientă.

Reducerea pierderilor termice prin controlul temperaturii

Față de un circulator care funcționează continuu 24 de ore din 24, Grundfos indică faptul că modul de control prin temperatură poate ajuta la reducerea pierderilor termice asociate recirculării.

Conform datelor comparative publicate de producător pentru gama COMFORT, controlul T poate reduce pierderile termice de recirculare cu aproximativ 25 % față de funcționarea continuă, deși economia reală depinde de instalație, izolație, temperaturi și obiceiurile de consum.

Instalare compactă

Construcția compactă facilitează montajul în spații reduse. Grundfos permite diferite orientări ale capului pompei, cu respectarea pozițiilor și cerințelor indicate în instrucțiunile de instalare.

Pentru versiunile cu control al temperaturii, Grundfos recomandă evitarea expunerii directe a senzorului la căldura generatorului de ACM. Printre alte indicații, stabilește o distanță minimă de aproximativ 50 de centimetri față de încălzitorul de apă.

Instalare și punere în funcțiune

Înainte de punerea în funcțiune a pompei, circuitul trebuie umplut, spălat și aerisit corect pentru a elimina aerul.

COMFORT include protecție împotriva funcționării în gol, însă producătorul precizează că această funcție nu trebuie folosită ca substitut pentru o punere în funcțiune corectă a circuitului.

În timpul instalării trebuie respectat și sensul debitului indicat pe corpul pompei.

Întreținere simplă

Designul demontabil permite separarea capului de carcasă pentru operațiuni de curățare. Rotorul poate fi extras pentru eliminarea eventualelor depuneri de calcar, urmând instrucțiunile de întreținere Grundfos.

Vana de închidere integrată în versiunea BX simplifică anumite operațiuni asupra motorului fără a fi necesară golirea completă a circuitului.

Aplicații ale Grundfos COMFORT 15-14 BX T

Pompa este destinată în principal circuitelor de recirculare a ACM în instalații rezidențiale cu linie de retur.

Poate face parte din instalații cu diferite sisteme de producere a apei calde, cu condiția ca configurația hidraulică să fie compatibilă și să fie respectate condițiile de funcționare indicate de Grundfos.

Conținutul livrării

Conform documentației Grundfos, livrarea include:

• Pompa circulatoare COMFORT 15-14 BX T.
• Cablu electric integrat cu ștecher.
• Capsulă de izolație pentru corpul pompei.
• Vană de închidere integrată în versiunea BX.
• Vană antiretur integrată în versiunea BX.
• Ghid rapid de instalare și funcționare.

Caracteristici tehnice ale Grundfos COMFORT 15-14 BX T

• Marcă: Grundfos.
• Gamă: COMFORT.
• Model: COMFORT 15-14 BX T.
• Referință: 93094846.
• Aplicație: recircularea apei calde menajere.
• Fluid: apă potabilă.
• Mod de control: control automat în funcție de temperatură.
• Senzor de temperatură: integrat.
• Debit maxim: 0,5 metri cubi pe oră.
• Înălțime maximă: 1,2 metri.
• Temperatura lichidului: de la 2 la 95 grade Celsius.
• Presiune maximă de ieșire: 10 bar.
• Presiune minimă de intrare: 0,05 bar.
• Materialul corpului: alamă.
• Racord: G 1 exterior.
• Lungime de instalare: 140 milimetri.
• Vană antiretur: integrată.
• Vană de închidere: integrată.
• Motor: magneți permanenți.
• Designul rotorului: sferic.
• Consum electric: de la 5 la 7 wați.
• Tensiune: 230 volți.
• Frecvență: 50/60 hertzi.
• Clasa electrică: izolație dublă.
• Grad de protecție: IP44.
• Nivel sonor: egal sau inferior a 22 dB(A).
• Protecție împotriva funcționării în gol: da.
• Duritatea admisă a apei: fără limită specificată de Grundfos.
• Cablu de alimentare: aproximativ 1,5 metri cu ștecher.
• Izolația corpului: inclusă.
• Greutate netă aproximativă: 1,14 kilograme.
• Omologări pentru apă potabilă: UBA, WRAS și ACS.
• Omologări de siguranță: CE și VDE.

Recirculare ACM cu control automat și consum redus

Grundfos COMFORT 15-14 BX T reunește într-un echipament compact funcțiile principale necesare unei instalații domestice de recirculare a apei calde: corp din alamă pentru apă potabilă, control automat în funcție de temperatură, vană antiretur, vană de închidere, protecție împotriva funcționării în gol și motor cu magneți permanenți de doar 5 până la 7 wați.

Racordul G 1, lungimea de montaj de 140 milimetri, funcționarea silențioasă și reglarea termică automată fac din referința 93094846 o soluție deosebit de practică pentru instalațiile de ACM care urmăresc să asigure apă caldă rapid și să evite funcționarea continuă inutilă a pompei.
