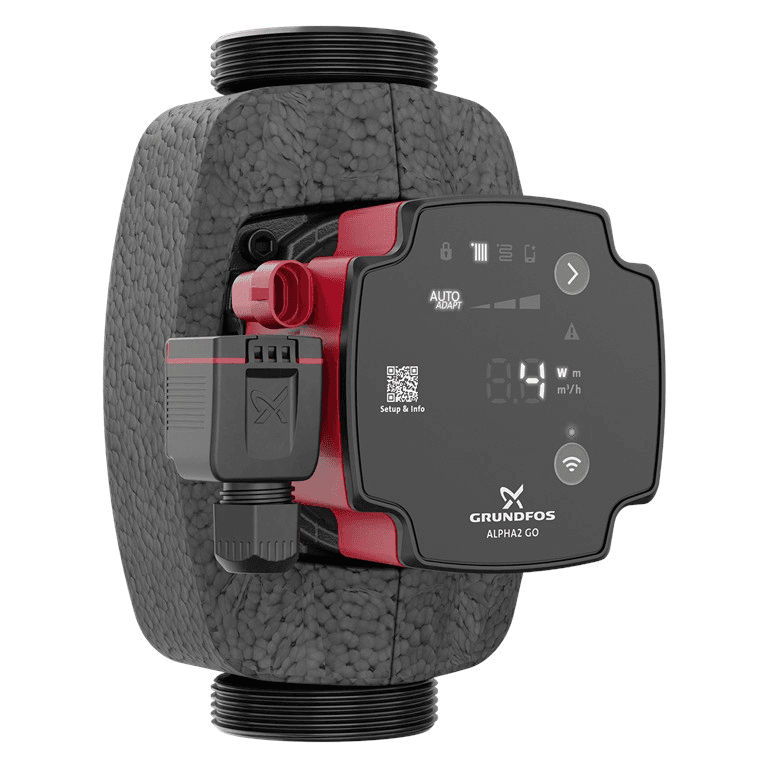

Pompă de circulație Grundfos ALPHA2 GO 32-60 180

Pompa de circulație Grundfos ALPHA2 GO 32-60 180, referința 93074214, este o pompă de circulație electronică de înaltă eficiență, proiectată pentru a deplasa apa în instalații de încălzire și climatizare. Oferă o înălțime maximă de pompare de 6 metri, un debit nominal de 1,9 m³/h, putere electrică modulantă de doar 3 până la 37 W, racorduri filetate G 2" și o lungime de instalare de 180 mm.

ALPHA2 GO integrează funcții avansate de reglare și punere în funcțiune, inclusiv AUTOADAPT, presiune proporțională, presiune constantă, debit constant, curbă constantă și intrare PWM. În plus, se poate conecta direct cu aplicația Grundfos GO, facilitând configurarea ghidată, echilibrarea hidraulică, înlocuirea pompelor de circulație existente, detectarea aerului și diagnosticarea instalației.

Pompă de circulație cu înălțime maximă de 6 metri

Grundfos ALPHA2 GO 32-60 180 oferă o înălțime maximă de pompare de 6 m. Pentru referința 93074214, Grundfos stabilește un punct nominal de 1,9 m³/h debit și 3,26 m înălțime.

Punctul real de funcționare va depinde de rezistența hidraulică a circuitului, de debitul necesar și de modul de reglare selectat.

Datorită motorului cu comutație electronică și convertizorului de frecvență integrat, pompa de circulație își poate adapta continuu viteza și consumul la necesitățile reale ale instalației.

Control inteligent AUTOADAPT

ALPHA2 GO include funcția AUTOADAPT, concepută pentru a optimiza automat punctul de funcționare al pompei în funcție de cererea termică a sistemului.

AUTOADAPT este disponibil atât pentru presiune proporțională, cât și pentru presiune constantă, evitând ca instalatorul să fie nevoit să selecteze manual un singur punct de setare.

Grundfos prevede AUTOADAPT pentru aplicații obișnuite precum sistemele de încălzire cu radiatoare și circuitele de încălzire în pardoseală.

Diferite moduri de reglare

Grundfos ALPHA2 GO permite adaptarea comportamentului hidraulic la diferite tipuri de circuite prin diverse moduri de control:

• Presiune proporțională: adaptează presiunea diferențială pe măsură ce se modifică debitul solicitat, fiind recomandată în special pentru instalații cu radiatoare și robinete termostatice.
• Presiune constantă: menține o presiune diferențială stabilă chiar dacă debitul variază, fiind deosebit de utilă în instalațiile de încălzire în pardoseală și sistemele cu distribuitoare.
• Debit constant: reglează funcționarea pentru a menține debitul configurat.
• Curbă constantă: permite funcționarea conform unei curbe fixe selectate.
• AUTOADAPT: optimizează automat punctul de setare al pompei.
• Control PWM: permite gestionarea vitezei de către un controler extern compatibil.

Intrare PWM pentru control extern

ALPHA2 GO dispune de intrare PWM, permițând unui sistem extern să controleze cu precizie viteza pompei de circulație printr-un semnal compatibil.

Această caracteristică este deosebit de interesantă atunci când pompa este integrată cu centrale termice, pompe de căldură sau alți generatori capabili să gestioneze direct o pompă electronică de circulație.

Conectare directă cu Grundfos GO

ALPHA2 GO se poate conecta direct cu aplicația Grundfos GO, oferind profesionistului instrumente suplimentare pentru instalare, punere în funcțiune și întreținere.

Comunicarea directă permite accesul de pe un dispozitiv mobil compatibil la diverse funcții, printre care:

• Configurare ghidată.
• Selectarea modului de control.
• Calculul și configurarea punctului de setare.
• AUTOADAPT.
• Echilibrare hidraulică.
• Detectarea și aerisirea aerului.
• Consultarea datelor de funcționare.
• Înregistrarea evenimentelor, avertizărilor și alarmelor.
• Date istorice de funcționare.
• Asistență pentru înlocuirea altor pompe de circulație.

Configurare ghidată pentru o punere în funcțiune precisă

Grundfos GO include o funcție de configurare ghidată pentru ALPHA2 GO. Instalatorul introduce informații de bază despre circuit, iar aplicația ajută la identificarea modului de control și a punctului de setare cele mai potrivite.

În multe aplicații, configurația recomandată poate fi AUTOADAPT. Când acest mod nu este cel mai potrivit, aplicația ajută la calcularea unui punct de setare specific în funcție de condițiile hidraulice ale sistemului.

Deosebit de potrivită pentru înlocuirea pompelor de circulație

Gama ALPHA2 GO este dezvoltată și pentru a facilita înlocuirea pompelor de circulație existente.

Prin Grundfos GO este posibilă identificarea unei pompe de circulație vechi și verificarea modelului ALPHA GO potrivit ca înlocuitor. ALPHA2 GO este special pregătită pentru a înlocui atât pompe independente, cât și anumite modele integrate din familiile UPM3 și UPM4.

În înlocuiri compatibile, aplicația permite reproducerea curbelor de funcționare ale pompei înlocuite, facilitând adaptarea noului echipament la sistemul existent.

Detectarea și aerisirea aerului

ALPHA2 GO include o funcție de detectare a aerului care poate fi activată prin Grundfos GO.

Când pompa identifică aer în jurul rotorului, își modifică temporar funcționarea prin impulsuri pentru a ajuta la deplasarea acestuia către dispozitivele de aerisire ale instalației.

Această funcție facilitează punerea în funcțiune și ajută la detectarea problemelor hidraulice legate de prezența aerului. Totuși, nu înlocuiește proiectarea corectă și aerisirea corespunzătoare a întregii instalații.

Protecție împotriva funcționării în gol

Pompa de circulație include protecție împotriva funcționării în gol. Dacă detectează o cantitate insuficientă de lichid în jurul rotorului, electronica poate opri pompa pentru a o proteja.

Incidentul poate fi afișat prin indicațiile de alarmă și este înregistrat în sistemul de evenimente al ALPHA2 GO pentru a facilita diagnosticarea.

Pornire robustă împotriva blocajelor

Funcția Robust Startup este concepută pentru a reduce problemele de pornire cauzate de murdărie, magnetită sau depuneri de calcar.

Dacă rotorul întâmpină rezistență, motorul efectuează noi încercări folosind cuplul maxim disponibil pentru a încerca să reia mișcarea.

Această funcție este deosebit de utilă după perioade lungi de inactivitate ale unei instalații de încălzire.

Ax și lagăre ceramice

ALPHA2 GO utilizează ax și lagăre ceramice, componente concepute pentru a suferi o uzură redusă în timpul funcționării.

Variația mai mică a jocurilor interne în timp contribuie la menținerea unei funcționări stabile și la reducerea apariției zgomotelor asociate uzurii mecanice.

Înregistrarea evenimentelor și diagnosticare

Conectarea cu Grundfos GO permite consultarea informațiilor istorice pentru a facilita operațiunile de întreținere și diagnosticare.

Printre datele disponibile se includ tendințe legate de:

• Debit.
• Înălțime de pompare.
• Temperatura estimată a fluidului.
• Durata ciclurilor de funcționare.
• Avertizări și alarme.

Aceste date ajută instalatorul să analizeze comportamentul hidraulic al sistemului și să localizeze eventuale anomalii.

Echilibrare hidraulică cu Grundfos GO

ALPHA2 GO permite efectuarea de operațiuni de echilibrare hidraulică asistate prin aplicația Grundfos GO.

Un sistem corect echilibrat distribuie debitul necesar între diferiții consumatori sau circuite, ajutând la evitarea zonelor cu circulație excesivă sau insuficientă.

Această funcție este deosebit de practică în instalațiile cu mai multe radiatoare sau circuite de încălzire în pardoseală.

Eficiență energetică ridicată cu EEI 0,18

Referința 93074214 prezintă un indice de eficiență energetică EEI de 0,18.

Puterea electrică absorbită este reglată între:

• Putere minimă: 3 W.
• Putere maximă: 37 W.

Adaptându-și automat funcționarea la necesitățile hidraulice ale circuitului, pompa evită să funcționeze permanent la putere maximă atunci când cererea este mai mică.

Alimentare monofazată de 220-240 V

Grundfos ALPHA2 GO 32-60 180 funcționează cu o alimentare electrică monofazată de 220-240 V și 50/60 Hz.

Consumul de curent se situează între aproximativ 0,04 și 0,40 A.

Pompa include protecție termică electronică și dispune de clasa de izolație F.

Conectare electrică rapidă

Grundfos echipează ALPHA2 GO cu un conector de instalare fără unelte, dezvoltat pentru a simplifica și accelera cablarea în timpul unei instalări noi sau al unei înlocuiri.

Această caracteristică este deosebit de utilă pentru instalatorii profesioniști care efectuează frecvent schimbări de pompe de circulație.

Racorduri hidraulice G 2"

Referința 93074214 utilizează racorduri filetate G 2" conform standardului ISO 228-1.

Aceasta este o diferență importantă față de versiunile ALPHA2 GO 25-60, care utilizează racorduri G 1½". Înainte de a efectua o înlocuire, este necesar să se verifice atât dimensiunea racordurilor, cât și lungimea de montaj.

Lungime de instalare de 180 mm

Denumirea 180 a modelului corespunde unei distanțe între racorduri de 180 mm.

Această măsură facilitează integrarea sa în numeroase sisteme de încălzire și climatizare și trebuie verificată în special atunci când pompa înlocuiește o pompă de circulație deja instalată.

Presiune maximă de lucru de 10 bar

Pompa este proiectată pentru o presiune maximă de funcționare de 10 bar.

Racordurile hidraulice au o clasificare PN 10, astfel încât instalația trebuie proiectată astfel încât această limită să nu fie depășită în timpul funcționării.

Temperatura lichidului de la 2 la 110 °C

Grundfos specifică pentru referința 93074214 un interval de temperatură a lichidului de la 2 la 110 °C.

Temperatura ambiantă permisă în jurul pompei este cuprinsă între 0 și 55 °C.

Aceste condiții permit utilizarea sa în diferite circuite închise de încălzire și climatizare, cu condiția ca fluidul și celelalte componente ale sistemului să fie compatibile.

Corp de pompă din fontă

Corpul hidraulic este fabricat din fontă EN-GJL-150, material utilizat în mod obișnuit pentru pompele de circulație destinate circuitelor închise.

Rotorul este fabricat din material compozit ranforsat cu PES și fibră de sticlă.

Protecție IP44

Grundfos ALPHA2 GO 32-60 180 dispune de grad de protecție IP44.

Instalarea trebuie realizată respectând orientările permise, condițiile de mediu și indicațiile electrice specificate de Grundfos.

Caracteristici tehnice ale Grundfos 93074214

• Marcă: Grundfos.
• Gamă: ALPHA2 GO.
• Model: ALPHA2 GO 32-60 180.
• Referință: 93074214.
• Tip: pompă de circulație electronică de înaltă eficiență.
• Aplicație: încălzire și climatizare.
• Debit nominal: 1,9 m³/h.
• Înălțime nominală: 3,26 m.
• Înălțime maximă: 6 m.
• Lungime de instalare: 180 mm.
• Tip de racord: filetat G.
• Mărime racord: G 2".
• Standard racord: ISO 228-1.
• Presiune nominală: PN 10.
• Presiune maximă de funcționare: 10 bar.
• Temperatura lichidului: 2-110 °C.
• Temperatura ambiantă: 0-55 °C.
• Alimentare: 1 x 220-240 V.
• Frecvență: 50/60 Hz.
• Putere minimă absorbită: 3 W.
• Putere maximă absorbită: 37 W.
• Curent minim: 0,04 A.
• Curent maxim: 0,40 A.
• Indice de eficiență energetică EEI: 0,18.
• Convertizor de frecvență: integrat.
• Protecție termică: electronică.
• Grad de protecție: IP44.
• Clasa de izolație: F.
• Materialul corpului: fontă EN-GJL-150.
• Materialul rotorului: compozit ranforsat.
• Presiune proporțională: da.
• Presiune constantă: da.
• Debit constant: da.
• Curbă constantă: da.
• AUTOADAPT: da.
• Intrare PWM: da.
• Compatibil cu Grundfos GO: da.
• Configurare ghidată: da.
• Detectare și aerisire a aerului: da.
• Protecție împotriva funcționării în gol: da.
• Pornire robustă: da.
• Echilibrare hidraulică: da, prin Grundfos GO.
• Înregistrare evenimente și tendințe: da.
• Orientarea capului: 9H.
• Omologări: CE și VDE.
• Greutate netă: 2,09 kg.
• Greutate brută: 2,27 kg.
• EAN: 5715467404418.

Pompă de circulație inteligentă pentru încălzire și climatizare

Grundfos ALPHA2 GO 32-60 180 combină o înălțime maximă de 6 metri, racord G 2", lungime de instalare de 180 mm și consum redus de 3 până la 37 W cu funcțiile inteligente ale gamei ALPHA2 GO.

Reglarea prin presiune proporțională, presiune constantă, debit constant, curbă constantă și AUTOADAPT permite adaptarea la diferite circuite hidraulice, în timp ce intrarea PWM facilitează integrarea cu comenzi externe.

Configurarea ghidată, detectarea aerului, protecția împotriva funcționării în gol, echilibrarea hidraulică și diagnosticarea prin Grundfos GO oferă instrumente suplimentare pentru instalator, transformând-o într-o soluție deosebit de completă atât pentru instalații noi, cât și pentru înlocuirea și modernizarea pompelor de circulație existente.
