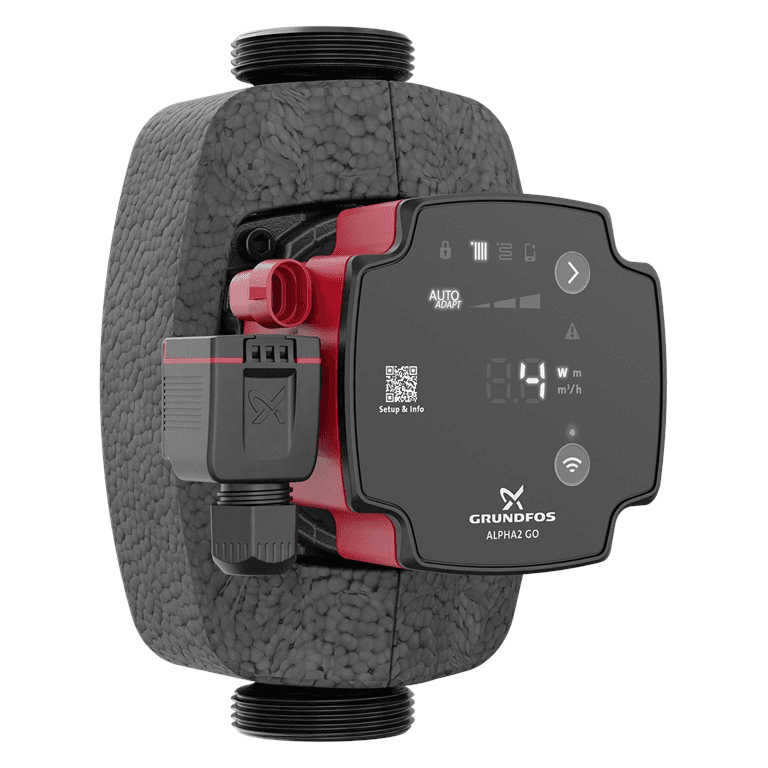

Pompă de circulație Grundfos ALPHA2 GO 25-90 180

Bomba circulatoare Grundfos ALPHA2 GO 25-90 180, referința 93074208, este o pompă circulatoare electronică de înaltă eficiență, concepută pentru instalații de încălzire și climatizare. Oferă o înălțime maximă de pompare de 9 metri, un debit nominal de 2,7 m³/h și o putere electrică modulantă de doar 3 până la 90 W. Racordul filetat G 1½", lungimea de montaj de 180 mm și funcțiile avansate de reglare o transformă într-o soluție deosebit de versatilă atât pentru instalații noi, cât și pentru înlocuirea circulatoarelor existente.

ALPHA2 GO se remarcă, de asemenea, prin conectivitatea cu aplicația Grundfos GO prin Bluetooth. Din aplicație, instalatorul poate realiza o punere în funcțiune ghidată, poate selecta modul de reglare și punctul de setare, poate consulta datele de funcționare, accesa istoricul evenimentelor, efectua echilibrarea hidraulică și utiliza instrumentele de diagnostic ale pompei.

Pompă circulatoare electronică cu înălțime maximă de 9 metri

Grundfos ALPHA2 GO 25-90 este concepută pentru instalații care necesită o capacitate hidraulică mai mare în gama de circulatoare pentru uz casnic și aplicații comerciale ușoare.

Referința 93074208 oferă o înălțime maximă de pompare de 9 m. Punctul nominal se situează la aproximativ 2,7 m³/h debit și 6,14 m înălțime, deși punctul real de funcționare va depinde de rezistența hidraulică și de reglajul selectat în fiecare instalație.

Electronica integrată adaptează funcționarea motorului pentru a furniza debitul și presiunea necesare, evitând menținerea permanentă a pompei la viteza maximă.

Control inteligent AUTOADAPT

ALPHA2 GO încorporează funcția AUTOADAPT, dezvoltată de Grundfos pentru a ajusta automat funcționarea circulatorului la cererea termică reală a instalației.

AUTOADAPT poate funcționa atât cu reglare prin presiune proporțională, cât și prin presiune constantă. Pompa analizează condițiile de funcționare și selectează progresiv curba cea mai potrivită din intervalul disponibil.

Grundfos prevede AUTOADAPT pentru aplicații uzuale precum:

• Instalații cu radiatoare.
• Încălzire în pardoseală.

Configurarea avansată a AUTOADAPT se realizează prin aplicația Grundfos GO.

Diferite moduri de reglare

ALPHA2 GO permite adaptarea comportamentului hidraulic la diferite tipuri de instalații prin mai multe moduri de control.

• Presiune proporțională: presiunea scade când cererea de debit se reduce și crește când cererea crește. Este deosebit de utilă în circuitele cu radiatoare și robinete termostatice.
• Presiune constantă: menține o presiune diferențială stabilă indiferent de numărul de circuite deschise, fiind deosebit de potrivită pentru încălzirea în pardoseală și colectoare cu mai multe zone.
• Curba constantă: pompa funcționează urmând o viteză sau o curbă fixă selectată.
• Debit constant: menține debitul stabilit indiferent de variațiile de presiune ale circuitului.
• AUTOADAPT: optimizează automat punctul de funcționare în funcție de necesitățile sistemului.
• Control extern PWM: permite unui controler extern să moduleze pompa printr-un semnal PWM compatibil.

Modurile avansate și punctele lor de setare pot fi configurate prin Grundfos GO.

Conectivitate Bluetooth cu Grundfos GO

ALPHA2 GO încorporează Bluetooth integrat pentru a comunica direct cu aplicația Grundfos GO de pe un dispozitiv mobil compatibil.

Această conectivitate oferă instalatorului instrumente suplimentare pentru configurarea, diagnosticarea și documentarea instalației, fără a fi necesare accesorii externe de comunicare.

Printre funcțiile disponibile se numără:

• Configurare ghidată.
• Selectarea modului de control.
• Calculul punctului de setare.
• Configurarea AUTOADAPT.
• Consultarea datelor de funcționare.
• Înregistrarea evenimentelor și erorilor.
• Echilibrare hidraulică.
• Actualizarea software-ului pompei.
• Generarea documentației de punere în funcțiune.

Configurare ghidată pentru facilitarea punerii în funcțiune

Funcția de configurare ghidată din Grundfos GO ajută instalatorul să selecteze modul de reglare și punctul de setare adecvat caracteristicilor concrete ale circuitului.

Aplicația pune o serie de întrebări despre tipul instalației și, pe baza acestor informații, propune o configurare adecvată. Când AUTOADAPT nu este cea mai potrivită opțiune, Grundfos GO poate ajuta și la determinarea punctului de setare corespunzător.

Această funcție este deosebit de utilă în timpul punerii în funcțiune a instalațiilor noi și la înlocuirea circulatoarelor vechi.

Concepută pentru înlocuirea pompelor circulatoare

Grundfos a dezvoltat gama ALPHA GO având în vedere și înlocuirea circulatoarelor existente.

Aplicația Grundfos GO include o funcție de căutare a înlocuirii, care permite identificarea a mii de modele de pompe circulatoare existente și consultarea alternativei compatibile și a configurației recomandate.

ALPHA2 GO este orientată în special către înlocuirea circulatoarelor independente și a diferitelor pompe integrate Grundfos din familiile UPM3 și UPM4 compatibile.

Detectarea aerului și funcția de aerisire

ALPHA2 GO dispune de o funcție de detectare a aerului. Când este activată prin Grundfos GO, pompa poate identifica prezența aerului în jurul rotorului.

Când detectează aer, poate activa o funcționare specifică în impulsuri pentru a ajuta la deplasarea acestuia către punctele de aerisire ale instalației.

Această funcție facilitează punerea în funcțiune și poate ajuta la diagnosticarea problemelor de circulație asociate prezenței aerului în circuit.

Protecție împotriva funcționării în gol

Pompa încorporează protecție împotriva funcționării în gol. Dacă detectează că funcționează fără suficient lichid, se poate opri pentru a proteja echipamentul și poate afișa alarma corespunzătoare.

Grundfos GO permite consultarea codurilor de eroare și a istoricului evenimentelor pentru a facilita identificarea și rezolvarea incidentului.

Pornire robustă

Gama ALPHA GO încorporează o funcție de pornire robustă. Dacă rotorul întâmpină rezistență sau pompa se blochează, motorul efectuează noi încercări de pornire folosind un cuplu ridicat pentru a încerca reluarea funcționării.

Această caracteristică este deosebit de utilă după perioade lungi de inactivitate ale instalației.

Date și diagnostic prin aplicație

ALPHA2 GO poate furniza prin Grundfos GO diferite date legate de funcționarea sa, facilitând diagnosticarea instalației.

Printre parametrii care pot fi analizați se numără:

• Debit estimat.
• Înălțimea sau presiunea furnizată.
• Consum electric.
• Temperatura apei.
• Timp de funcționare.
• Evenimente, avertizări și alarme.

Înregistrarea istorică ajută instalatorul să identifice comportamente anormale și să verifice evoluția sistemului.

Echilibrare hidraulică cu Grundfos GO

ALPHA2 GO dispune de funcții de echilibrare hidraulică prin aplicația Grundfos GO.

Echilibrarea corectă a unei instalații ajută la distribuirea adecvată a debitului între emițătoare și circuite, evitând ca unele zone să primească un exces de apă, în timp ce altele au un debit insuficient.

Această caracteristică este deosebit de utilă în instalațiile de încălzire cu mai multe radiatoare sau circuite de încălzire în pardoseală.

Eficiență energetică ridicată

Pompa încorporează un motor electronic de înaltă eficiență și un variator de frecvență integrat. Referința 93074208 prezintă un indice de eficiență energetică EEI de 0,20.

Puterea electrică absorbită variază între doar 3 și 90 W, în funcție de punctul de funcționare selectat și de cererea hidraulică.

Această modulare permite reducerea consumului față de circulatoarele tradiționale care mențin viteze fixe indiferent de cerere.

Alimentare monofazată de 220-240 V

Grundfos ALPHA2 GO 25-90 180 funcționează cu alimentare electrică monofazată de 220-240 V și 50/60 Hz.

Consumul de curent se situează aproximativ între 0,04 și 0,78 A, în funcție de condițiile de funcționare.

Protecția termică este gestionată electronic, iar motorul dispune de clasa de izolație F.

Lungime de montaj de 180 mm

Denumierea 180 a modelului corespunde distanței dintre conexiuni de 180 mm, o măsură obișnuită la circulatoarele instalate în sistemele de încălzire.

Această caracteristică trebuie verificată împreună cu diametrul conexiunilor înainte de înlocuirea unei pompe existente.

Conexiuni G 1½"

Pompa încorporează conexiuni hidraulice filetate G 1½" conform ISO 228-1.

Presiunea nominală a conexiunilor este PN 10, coincizând cu presiunea maximă admisă de funcționare a pompei.

Presiune maximă de lucru de 10 bar

ALPHA2 GO 25-90 180 este pregătită să funcționeze la o presiune maximă a sistemului de 10 bar.

Trebuie instalată în circuite hidraulice ale căror condiții de proiectare și elemente de siguranță garantează că această limită nu este depășită.

Temperatura lichidului de la -10 la 95 °C

Pentru referința 93074208, Grundfos stabilește un interval de temperatură al lichidului pompat de -10 la 95 °C.

Aceasta permite utilizarea în diferite circuite închise de încălzire și climatizare, atâta timp cât fluidul, temperatura și restul componentelor instalației sunt compatibile.

Temperatura ambientală de funcționare permisă este cuprinsă între 0 și 55 °C.

Corp de pompă din fontă

Corpul hidraulic este fabricat din fontă EN-GJL-150, material obișnuit în circulatoarele destinate circuitelor închise de încălzire.

Rotorul este fabricat din material compozit ranforsat, contribuind la combinarea greutății reduse cu rezistența în ansamblul hidraulic.

Această versiune nu este destinată circulației apei potabile menajere.

Caracteristici tehnice ale Grundfos 93074208

• Marcă: Grundfos.
• Gamă: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Referință: 93074208.
• Tip: pompă circulatoare electronică.
• Aplicație: încălzire și climatizare.
• Debit nominal: 2,7 m³/h.
• Înălțime nominală: 6,14 m.
• Înălțime maximă: 9 m.
• Lungime de instalare: 180 mm.
• Conexiuni: G 1½".
• Presiune nominală a conexiunii: PN 10.
• Presiune maximă de funcționare: 10 bar.
• Temperatura lichidului: -10 la 95 °C.
• Temperatura ambientală: 0 la 55 °C.
• Alimentare: 1 x 220-240 V.
• Frecvență: 50/60 Hz.
• Putere minimă absorbită: 3 W.
• Putere maximă absorbită: 90 W.
• Consum de curent: 0,04-0,78 A.
• Indice de eficiență energetică EEI: 0,20.
• Variator de frecvență: integrat.
• Protecție termică: electronică.
• Grad de protecție: IP44.
• Clasa de izolație: F.
• Materialul corpului: fontă EN-GJL-150.
• Materialul rotorului: material compozit ranforsat.
• AUTOADAPT: da.
• Presiune proporțională: da.
• Presiune constantă: da.
• Curba constantă: da.
• Debit constant: da.
• Control extern PWM: da.
• Bluetooth: integrat.
• Compatibilă cu Grundfos GO: da.
• Configurare ghidată: da.
• Detectare și aerisire a aerului: da.
• Protecție împotriva funcționării în gol: da.
• Înregistrare de avertizări și alarme: da.
• Echilibrare hidraulică: da, prin Grundfos GO.
• Greutate netă: aproximativ 1,93 kg.
• Greutate brută: aproximativ 2,14 kg.
• EAN: 5715467404357.

Pompă circulatoare inteligentă pentru încălzire și climatizare

La Grundfos ALPHA2 GO 25-90 180 combină o capacitate hidraulică ridicată cu reglare electronică avansată și conectivitate mobilă. Cei 9 metri de înălțime maximă, puterea modulantă de 3 până la 90 W și diferitele moduri de reglare permit adaptarea la instalații cu radiatoare, încălzire în pardoseală și alte circuite închise de încălzire și climatizare.

Integrarea cu Grundfos GO adaugă configurare ghidată, AUTOADAPT, echilibrare hidraulică, detectarea aerului, diagnostic și înregistrare de date, oferind instalatorului instrumente atât pentru punerea în funcțiune, cât și pentru întreținerea și înlocuirea circulatoarelor existente.
