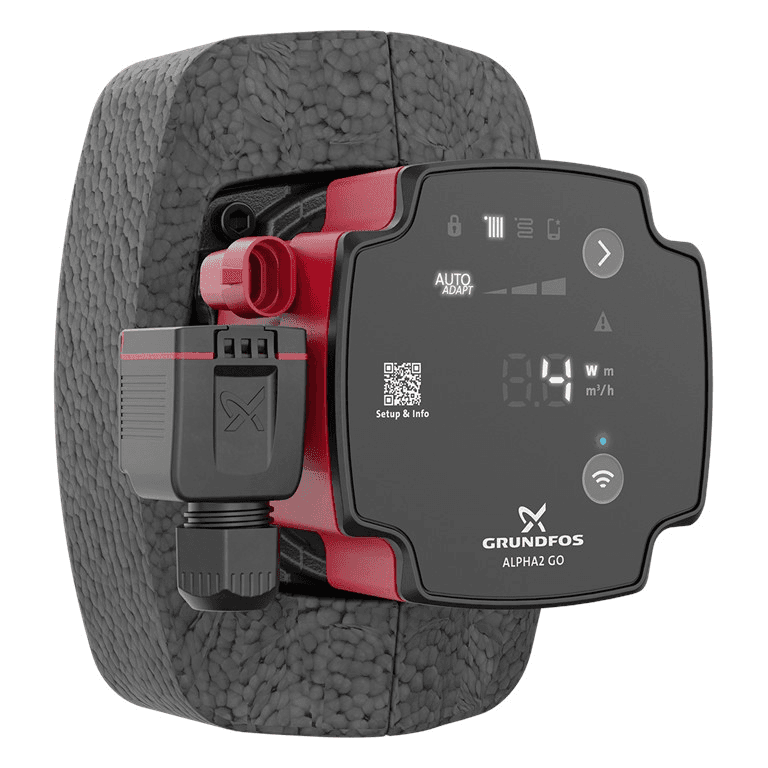

Pompă de circulație Grundfos ALPHA2 GO 25-60 130

Pompa de circulație Grundfos ALPHA2 GO 25-60 130, referința 93074218, este o pompă de circulație electronică de înaltă eficiență, proiectată pentru circulația apei în instalații de încălzire și climatizare. Oferă o înălțime maximă de pompare de 6 metri, un debit nominal de 1,9 m³/h, putere electrică modulantă de doar 3 până la 37 W, racorduri filetate G 1½" și o lungime compactă de instalare de 130 mm.

ALPHA2 GO combină reglarea hidraulică avansată cu conectivitate directă prin Bluetooth și aplicația Grundfos GO. Include AUTOADAPT, presiune proporțională, presiune constantă, debit constant, curbă constantă și intrare PWM, precum și funcții orientate spre simplificarea punerii în funcțiune, echilibrarea hidraulică, diagnosticarea și înlocuirea pompelor de circulație existente.

Pompă de circulație cu înălțime maximă de 6 metri

Grundfos ALPHA2 GO 25-60 130 atinge o înălțime maximă de 6 m. Punctul nominal se situează la un debit de 1,9 m³/h și o înălțime de 3,26 m.

Punctul real de funcționare va depinde de pierderile de sarcină ale circuitului, de debitul necesar și de modul de reglare selectat.

Datorită motorului comutat electronic și convertizorului de frecvență integrat, pompa își poate modifica automat regimul de funcționare și evită să lucreze permanent la putere maximă atunci când instalația nu are nevoie.

AUTOADAPT pentru ajustarea automată a funcționării

ALPHA2 GO include funcția AUTOADAPT, dezvoltată de Grundfos pentru a optimiza automat punctul de setare al pompei de circulație în funcție de nevoile reale ale sistemului.

AUTOADAPT este disponibil atât în presiune proporțională, cât și în presiune constantă. Astfel, poate fi utilizat în sisteme cu radiatoare și încălzire prin pardoseală fără a fi necesară selectarea manuală a unui singur punct fix de funcționare.

Funcția analizează cererea circuitului și adaptează progresiv funcționarea cu scopul de a furniza debitul și presiunea necesare.

Diferite moduri de reglare

Grundfos ALPHA2 GO permite adaptarea comportamentului hidraulic la diferite tipuri de instalații prin mai multe moduri de control:

• Presiune proporțională: modifică presiunea diferențială în funcție de debitul solicitat, fiind deosebit de utilă în sistemele cu radiatoare și robinete termostatice.
• Presiune constantă: menține o presiune diferențială stabilă chiar dacă debitul variază, o configurație potrivită în special pentru circuitele de încălzire prin pardoseală.
• Debit constant: reglează pompa pentru a menține debitul stabilit.
• Curbă constantă: permite funcționarea după o curbă fixă selectată.
• AUTOADAPT: optimizează automat punctul de setare.
• Control PWM: permite unui controler extern compatibil să moduleze funcționarea pompei de circulație.

Conectivitate Bluetooth cu Grundfos GO

ALPHA2 GO include Bluetooth pentru a stabili o conexiune directă cu aplicația Grundfos GO de pe un dispozitiv mobil compatibil.

Această comunicare permite instalatorului să acceseze funcții avansate fără a fi necesare interfețe de comunicare suplimentare.

Prin Grundfos GO pot fi realizate sarcini precum:

• Configurare ghidată.
• Selectarea modului de reglare.
• Calculul punctului de setare.
• Configurarea AUTOADAPT.
• Echilibrare hidraulică.
• Consultarea datelor de funcționare.
• Afișarea tendințelor.
• Consultarea jurnalului de evenimente.
• Diagnosticarea avertismentelor și alarmelor.
• Actualizarea software-ului pompei.
• Asistență pentru înlocuirea pompelor de circulație existente.

Configurare ghidată pentru instalații noi

Aplicația Grundfos GO include o funcție de configurare ghidată specifică pentru ALPHA2 GO.

În timpul punerii în funcțiune, aplicația solicită informații despre instalație și ajută la identificarea modului de control și a punctului de setare adecvate.

Când AUTOADAPT este potrivit, aplicația poate recomanda acest mod pentru ca pompa să își optimizeze automat funcționarea. Când este necesară o altă configurație, Grundfos GO ajută la calcularea punctului de setare necesar.

Potrivită pentru radiatoare și încălzire prin pardoseală

Diferitele moduri de reglare permit utilizarea ALPHA2 GO 25-60 130 în numeroase instalații de încălzire și climatizare.

Printre aplicațiile sale obișnuite se numără:

• Instalații de încălzire cu radiatoare.
• Încălzire prin pardoseală.
• Circuite închise de încălzire.
• Sisteme de climatizare hidraulică.
• Circuite asociate centralelor termice.
• Sisteme compatibile cu pompe de căldură.
• Înlocuirea pompelor de circulație independente.
• Înlocuirea anumitor pompe integrate UPM3 și UPM4 compatibile.

Special concepută pentru înlocuirea pompelor de circulație

Grundfos a dezvoltat gama ALPHA GO cu o atenție specială pentru înlocuirea pompelor de circulație existente.

Funcția de înlocuire integrată în Grundfos GO permite căutarea unei pompe vechi și verificarea modelului ALPHA GO potrivit pentru înlocuire.

În cazul ALPHA2 GO, conexiunea directă cu aplicația permite configurarea noii pompe de circulație pentru a replica anumite curbe de funcționare ale pompelor compatibile, o funcție deosebit de utilă la înlocuirea pompelor integrate.

Înlocuirea pompelor UPM3 și UPM4

Grundfos indică în mod specific faptul că ALPHA2 GO este pregătită pentru a facilita înlocuirea diferitelor pompe integrate UPM3 și UPM4, pe lângă pompele de circulație independente.

Aplicația ajută la identificarea referinței care este înlocuită și la transferarea către noua pompă a unei configurații de funcționare adecvate.

Detectarea și evacuarea aerului

ALPHA2 GO dispune de o funcție de detectare a aerului care poate fi activată prin Grundfos GO.

Când pompa detectează aer în jurul rotorului, poate funcționa temporar prin impulsuri pentru a ajuta la deplasarea acestuia către dispozitivul de aerisire cel mai apropiat al instalației.

Această funcție facilitează punerea în funcțiune și diagnosticarea, dar nu înlocuiește aerisirea generală corectă a circuitului.

Protecție împotriva funcționării în gol

Pompa de circulație include protecție împotriva funcționării în gol.

Dacă se detectează că pompa funcționează fără cantitatea necesară de lichid, echipamentul se poate opri și poate genera o alarmă pentru a evita continuarea funcționării în condiții necorespunzătoare.

În ALPHA2 GO, acest tip de eveniment poate fi înregistrat și consultat prin Grundfos GO pentru a facilita diagnosticarea.

Pornire robustă în cazul blocajelor

Funcția Robust Startup este concepută pentru a ajuta pompa să pornească chiar și atunci când rotorul întâmpină rezistență din cauza murdăriei, magnetitei sau depunerilor.

În caz de blocare, motorul efectuează încercări repetate de pornire folosind un cuplu ridicat pentru a încerca să recupereze mișcarea.

Această caracteristică este deosebit de utilă după perioade lungi de inactivitate ale unei instalații de încălzire.

Axa și lagăre ceramice

ALPHA2 GO utilizează axă și lagăre ceramice, dezvoltate pentru a oferi o uzură redusă în timpul funcționării.

Această construcție contribuie la menținerea unor jocuri interne stabile și ajută la limitarea apariției zgomotului mecanic asociat uzurii.

Echilibrare hidraulică prin Grundfos GO

Conexiunea cu Grundfos GO permite realizarea de operațiuni de echilibrare hidraulică a instalației.

Un sistem corect echilibrat distribuie debitul necesar între diferiții consumatori și circuite, evitând zonele cu circulație excesivă sau insuficientă.

Această funcție este deosebit de utilă în instalațiile cu mai multe radiatoare sau cu mai multe circuite de încălzire prin pardoseală.

Jurnal de evenimente și date de tendință

Grundfos GO permite consultarea informațiilor istorice legate de funcționarea ALPHA2 GO.

Printre parametrii care pot fi analizați se numără tendințe de:

• Debit.
• Înălțime sau presiune furnizată.
• Consum energetic.
• Temperatura estimată a fluidului.
• Durata ciclurilor de funcționare.

Aplicația păstrează, de asemenea, un jurnal de evenimente care facilitează identificarea avertismentelor, alarmelor și a posibilelor probleme de funcționare.

Intrare PWM pentru control extern

ALPHA2 GO include o intrare PWM care permite controlul precis al vitezei pompei de către un controler extern compatibil.

Această posibilitate facilitează integrarea în sisteme în care generatorul termic, cum ar fi o centrală termică sau o pompă de căldură compatibilă, trebuie să gestioneze direct pompa de circulație.

Eficiență energetică ridicată cu EEI 0,18

Referința 93074218 prezintă un indice de eficiență energetică EEI de 0,18.

Puterea electrică absorbită este reglată între doar:

• Putere minimă P1: 3 W.
• Putere maximă P1: 37 W.

Această modulare permite adaptarea consumului la nevoile circuitului și reprezintă o diferență importantă față de pompele de circulație vechi cu viteză fixă.

Alimentare monofazată 220-240 V

Grundfos ALPHA2 GO 25-60 130 funcționează cu o alimentare electrică monofazată de 220-240 V și 50/60 Hz.

Consumul de curent se situează între:

• Curent minim: 0,04 A.
• Curent maxim: 0,40 A.

Pompa include protecție termică electronică și dispune de clasa de izolație F.

Conector electric pentru instalare rapidă

Grundfos echipează ALPHA2 GO cu un conector de instalare conceput pentru realizarea conexiunii electrice fără unelte.

Acest sistem facilitează atât montajul în instalații noi, cât și înlocuirea unei pompe de circulație existente.

Lungime compactă de instalare de 130 mm

Denumirea 130 a modelului corespunde unei distanțe între racorduri de 130 mm.

Acest format este deosebit de util în instalațiile unde spațiul disponibil este redus sau când este necesară înlocuirea unei pompe existente cu aceeași lungime constructivă.

Înainte de efectuarea unei înlocuiri trebuie verificate atât lungimea de 130 mm, cât și diametrul racordurilor hidraulice.

Racorduri hidraulice G 1½"

Referința 93074218 include racorduri filetate G 1½" conform ISO 228-1.

Presiunea nominală a racordurilor este PN 10.

Combinația dintre racordul G 1½" și lungimea de 130 mm diferențiază această versiune de alte ALPHA2 GO 25-60 care utilizează o distanță de instalare de 180 mm.

Presiune maximă de lucru de 10 bar

Pompa admite o presiune maximă de funcționare de 10 bar.

Circuitul hidraulic și elementele sale de siguranță trebuie dimensionate pentru a menține presiunea în limitele admise de pompa de circulație și de celelalte componente ale instalației.

Temperatura lichidului de la 2 la 110 °C

Grundfos specifică pentru referința 93074218 un interval de temperatură al lichidului pompat de la 2 la 110 °C.

Temperatura ambiantă permisă în timpul funcționării este cuprinsă între 0 și 55 °C.

Acest interval larg permite utilizarea în diferite circuite închise de încălzire și climatizare, cu condiția ca fluidul și restul componentelor să fie compatibile.

Corp de pompă din fontă

Corpul hidraulic este fabricat din fontă EN-GJL-150.

Rotorul utilizează un material compozit ranforsat format din PES cu 30 % fibră de sticlă și PESU-GF20%.

Această versiune este destinată în principal circuitelor închise de încălzire și climatizare.

Protecție IP44

Grundfos ALPHA2 GO 25-60 130 dispune de un grad de protecție IP44.

Instalarea trebuie să respecte pozițiile de montaj, condițiile de mediu și cerințele electrice stabilite de producător.

Caracteristici tehnice ale Grundfos 93074218

• Marcă: Grundfos.
• Gama: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Referință: 93074218.
• Tip: pompă de circulație electronică de înaltă eficiență.
• Aplicație: încălzire și climatizare.
• Fluid indicat în fișă: apă.
• Debit nominal: 1,9 m³/h.
• Înălțime nominală: 3,26 m.
• Înălțime maximă: 6 m.
• Lungime de instalare: 130 mm.
• Tip de racord: filetat G.
• Mărime racord: G 1½".
• Normă de racord: ISO 228-1.
• Presiune nominală: PN 10.
• Presiune maximă de funcționare: 10 bar.
• Temperatura lichidului: 2-110 °C.
• Temperatura ambiantă: 0-55 °C.
• Alimentare: 1 x 220-240 V.
• Frecvență: 50/60 Hz.
• Putere minimă absorbită: 3 W.
• Putere maximă absorbită: 37 W.
• Curent minim: 0,04 A.
• Curent maxim: 0,40 A.
• Indice de eficiență energetică EEI: 0,18.
• Convertizor de frecvență: integrat.
• Protecție termică: electronică.
• Grad de protecție: IP44.
• Clasa de izolație: F.
• Materialul corpului: fontă EN-GJL-150.
• Materialul rotorului: compozit PES 30 % GF + PESU-GF20%.
• Presiune proporțională: da.
• Presiune constantă: da.
• Debit constant: da.
• Curbă constantă: da.
• AUTOADAPT: da.
• Intrare PWM: da.
• Bluetooth: integrat.
• Compatibil cu Grundfos GO: da.
• Configurare ghidată: da.
• Detectare și evacuare a aerului: da.
• Protecție împotriva funcționării în gol: da.
• Pornire robustă: da.
• Echilibrare hidraulică: da, prin Grundfos GO.
• Jurnal de evenimente și tendințe: da.
• Orientarea capului: 9H.
• Omologări: CE și VDE.
• Greutate netă: 1,76 kg.
• Greutate brută: 1,98 kg.
• EAN: 5715467404456.

Pompă de circulație compactă și inteligentă pentru încălzire

Grundfos ALPHA2 GO 25-60 130 combină o înălțime maximă de 6 metri și racorduri G 1½" cu o lungime compactă de doar 130 mm, facilitând integrarea în instalații unde spațiul disponibil este limitat.

Consumul de 3 până la 37 W, indicele EEI de 0,18, AUTOADAPT și diferitele moduri de reglare permit adaptarea funcționării la sisteme cu radiatoare, încălzire prin pardoseală și alte circuite închise de încălzire și climatizare.

Conexiunea directă cu Grundfos GO adaugă configurare ghidată, echilibrare hidraulică, detectarea aerului, diagnosticare, jurnal istoric și instrumente specifice pentru înlocuirea pompelor de circulație, transformând-o într-o soluție deosebit de completă pentru instalații noi și modernizări.
