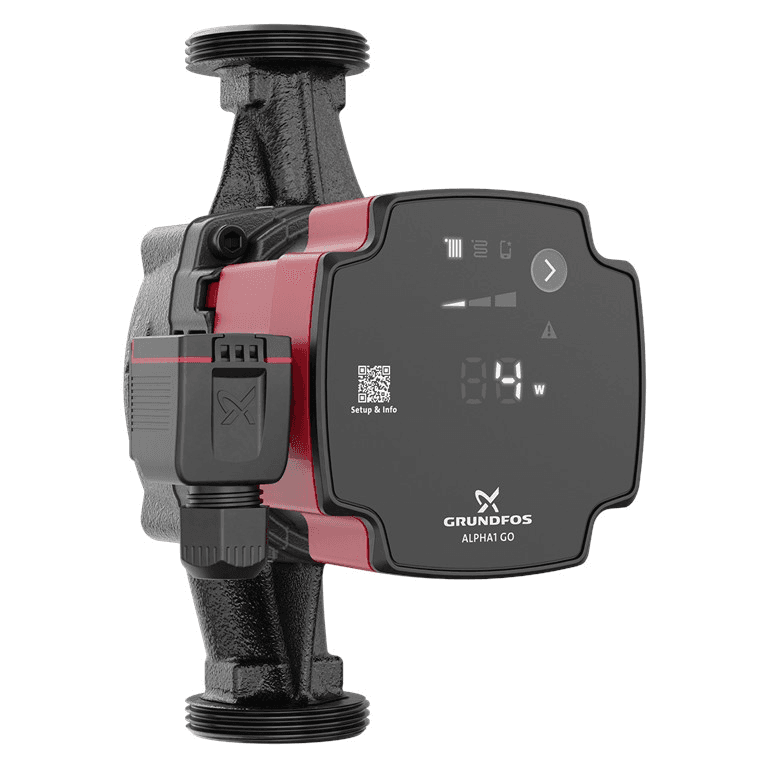

Pompă de circulație Grundfos ALPHA1 GO 25-40 180

Pompa circulatoare Grundfos ALPHA1 GO 25-40 180, referința 93074185, este o pompă circulatoare electronică de înaltă eficiență, concepută pentru a deplasa apa în instalații de încălzire și climatizare. Oferă o înălțime maximă de pompare de 4 metri, debit nominal de 1,65 m³/h, putere electrică modulantă de 4 până la 27 W, racorduri filetate G 1½" și o lungime de instalare de 180 mm.

Gama ALPHA1 GO este orientată în special atât către instalații noi, cât și către înlocuirea pompelor circulatoare existente. Dispune de reglare electronică prin presiune proporțională, presiune constantă sau curbă constantă, protecție împotriva funcționării în gol, funcție de autoaerisire și pornire robustă. În plus, instrumentul Grundfos GO ajută instalatorul să identifice setarea potrivită atunci când înlocuiește pompe vechi.

Pompă circulatoare cu înălțime maximă de 4 metri

Grundfos ALPHA1 GO 25-40 180 oferă o înălțime maximă de 4 m, caracteristică reprezentată de denumirea 25-40 a modelului.

Pentru referința 93074185, Grundfos stabilește un debit nominal de 1,65 m³/h și o înălțime nominală de aproximativ 1,89 m. Punctul real de funcționare va depinde de pierderile de sarcină ale circuitului și de modul de reglare selectat.

Electronica integrată permite adaptarea funcționării pompei la necesitățile hidraulice ale instalației, evitând funcționarea permanentă la o viteză fixă atunci când nu este necesar.

Trei moduri de reglare

ALPHA1 GO permite selectarea diferitelor strategii de control pentru a se adapta la diverse tipuri de sisteme de încălzire.

• Presiune proporțională: adaptează presiunea diferențială la variațiile de debit. Grundfos o recomandă în special pentru sisteme cu radiatoare și vane termostatice.
• Presiune constantă: menține o presiune diferențială stabilă indiferent de variațiile de debit. Este deosebit de potrivită pentru instalații de încălzire în pardoseală și sisteme cu colectoare.
• Curbă constantă: menține funcționarea urmând o curbă fixă, fiind utilă atunci când este necesar un comportament echivalent cu o viteză constantă.

Fiecare dintre aceste moduri dispune de trei niveluri de reglaj I, II și III selectabile direct de pe panoul frontal al pompei.

Mod avansat pentru înlocuirea pompelor circulatoare

Unul dintre principalele avantaje ale gamei ALPHA1 GO este orientarea sa către înlocuirea pompelor circulatoare vechi, atât independente, cât și anumite modele integrate.

Modul avansat permite configurarea pompei pentru a reproduce curbe de funcționare echivalente cu cele ale anumitor pompe înlocuite.

Prin intermediul instrumentului de înlocuire Grundfos GO, instalatorul poate introduce sau scana datele pompei vechi. Aplicația identifică o alternativă compatibilă și oferă configurația care trebuie selectată ulterior pe panoul ALPHA1 GO.

Utilizare cu Grundfos GO pentru înlocuiri

Aplicația Grundfos GO facilitează găsirea pompei circulatoare potrivite atunci când se realizează o înlocuire. Instalatorul poate căuta modelul existent sau introduce referința acestuia pentru a obține informații despre alternativa recomandată și setările necesare.

În ALPHA1 GO, aplicația acționează ca instrument de asistență pentru înlocuire: oferă parametrii care trebuie introduși manual din panoul pompei.

Este important să se facă diferența față de ALPHA2 GO: ALPHA1 GO nu se conectează direct prin Bluetooth la aplicație. Conectivitatea directă și funcțiile digitale avansate aparțin ALPHA2 GO.

Potrivită pentru radiatoare și încălzire în pardoseală

Datorită diferitelor moduri de reglare, ALPHA1 GO se poate adapta la diverse circuite închise de climatizare.

Printre aplicațiile sale obișnuite se numără:

• Sisteme de încălzire cu radiatoare.
• Instalații de încălzire în pardoseală.
• Circuite închise de încălzire.
• Sisteme de climatizare compatibile.
• Înlocuirea pompelor circulatoare independente.
• Înlocuirea anumitor pompe circulatoare UPS integrate compatibile.

Protecție împotriva funcționării în gol

Grundfos ALPHA1 GO încorporează protecție împotriva funcționării în gol, concepută pentru a proteja pompa atunci când nu dispune de suficient lichid pentru a funcționa corect.

Această funcție crește protecția ansamblului hidraulic împotriva situațiilor anormale în timpul punerii în funcțiune sau al funcționării instalației.

Funcție de autoaerisire

Gama încorporează o funcție de autoaerisire care ajută la evacuarea aerului prezent în interiorul pompei în timpul funcționării.

Prezența aerului poate provoca zgomot și reduce performanța hidraulică, astfel că această caracteristică facilitează punerea în funcțiune și contribuie la o funcționare mai stabilă.

Funcția pompei nu înlocuiește aerisirea corectă a restului instalației hidraulice.

Pornire robustă împotriva blocajelor

ALPHA1 GO dispune de funcția Robust Startup. Când rotorul întâlnește rezistență, electronica încearcă să-l pună în mișcare utilizând un cuplu mare de pornire.

Această caracteristică ajută la reducerea riscului de blocare provocat de depuneri de murdărie, magnetită sau calcar, în special după perioade îndelungate în care instalația a rămas oprită.

Motor electronic de înaltă eficiență

Pompa utilizează un motor comutat electronic și dispune de convertizor de frecvență integrat, permițând reglarea consumului electric în funcție de necesitățile circuitului.

Pentru referința 93074185, puterea electrică absorbită se situează între:

• Putere minimă: 4 W.
• Putere maximă: 27 W.

Indicele de eficiență energetică EEI este 0,20, plasând pompa în categoria pompelor circulatoare electronice de înaltă eficiență.

Funcționare silențioasă

Grundfos a proiectat gama ALPHA GO pentru a oferi o funcționare cu nivel redus de zgomot, potrivită pentru instalații rezidențiale unde pompa poate fi amplasată aproape de spațiile de locuit.

Reglarea electronică ajută, de asemenea, la evitarea vitezelor și presiunilor mai mari decât cele necesare, care pot produce zgomot hidraulic în vane și circuite.

Racord G 1½" și lungime de montaj de 180 mm

Grundfos ALPHA1 GO 25-40 180 include racorduri filetate G 1½" conform ISO 228-1.

Distanța dintre racorduri este de 180 mm, o dimensiune foarte frecventă la pompele circulatoare pentru instalații de încălzire.

Aceste caracteristici sunt deosebit de importante atunci când pompa este utilizată pentru a înlocui un echipament existent, deoarece trebuie verificate atât lungimea de montaj, cât și dimensiunea racordurilor.

Presiune maximă de lucru de 10 bar

Pompa admite o presiune maximă de funcționare de 10 bar, iar racordurile sale au o clasificare PN 10.

Circuitul hidraulic trebuie proiectat astfel încât presiunea de lucru să rămână în limitele admise de pompă și de celelalte componente ale instalației.

Temperatura lichidului de la 2 la 110 °C

Pentru referința specifică 93074185, documentația Grundfos Product Center stabilește un interval de temperatură a lichidului de la 2 la 110 °C.

Acest interval larg permite utilizarea pompei circulatoare în diferite sisteme închise de încălzire și climatizare, cu condiția ca proprietățile fluidului și celelalte componente să fie compatibile.

Temperatura ambientală permisă în timpul funcționării este cuprinsă între 0 și 55 °C.

Corp hidraulic din fontă

Corpul pompei este fabricat din fontă EN-GJL-150, material utilizat frecvent în pompele circulatoare destinate circuitelor închise de încălzire.

Rotorul este fabricat din material compozit PES ranforsat cu 30 % fibră de sticlă.

Această versiune standard din fontă este destinată sistemelor închise de încălzire și climatizare și nu trebuie confundată cu versiunile specifice din oțel inoxidabil destinate altor aplicații.

Alimentare monofazată 220-240 V

ALPHA1 GO 25-40 180 funcționează cu alimentare electrică monofazată de 220-240 V și 50/60 Hz.

Consumul de curent se situează aproximativ între:

• Curent minim: 0,06 A.
• Curent maxim: 0,30 A.

Protecția motorului se realizează electronic, iar Grundfos specifică clasa de izolație F.

Protecție IP44

Pompa dispune de grad de protecție IP44, oferind protecție împotriva pătrunderii corpurilor solide și a stropilor de apă, conform condițiilor definite de clasificare.

Instalarea trebuie să respecte întotdeauna pozițiile de montaj, condițiile de mediu și cerințele electrice specificate de Grundfos.

Caracteristici tehnice ale Grundfos 93074185

• Marcă: Grundfos.
• Gamă: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Referință: 93074185.
• Tip: pompă circulatoare electronică.
• Aplicație: încălzire și climatizare.
• Debit nominal: 1,65 m³/h.
• Înălțime nominală: 1,89 m.
• Înălțime maximă: 4 m.
• Lungime de instalare: 180 mm.
• Tip de racord: filetat G.
• Dimensiune racord: G 1½".
• Normă de racord: ISO 228-1.
• Presiune nominală: PN 10.
• Presiune maximă de funcționare: 10 bar.
• Temperatura lichidului: 2 la 110 °C.
• Temperatura ambientală: 0 la 55 °C.
• Alimentare: 1 x 220-240 V.
• Frecvență: 50/60 Hz.
• Putere minimă absorbită: 4 W.
• Putere maximă absorbită: 27 W.
• Curent minim: 0,06 A.
• Curent maxim: 0,30 A.
• Indice de eficiență energetică EEI: 0,20.
• Convertizor de frecvență: integrat.
• Protecție termică: electronică.
• Grad de protecție: IP44.
• Clasa de izolație: F.
• Materialul corpului: fontă EN-GJL-150.
• Materialul rotorului: PES + 30 % fibră de sticlă.
• Presiune proporțională: da.
• Presiune constantă: da.
• Curbă constantă: da.
• Niveluri de reglare: I, II și III.
• Mod avansat de înlocuire: da.
• Protecție împotriva funcționării în gol: da.
• Funcție de autoaerisire: da.
• Pornire robustă: da.
• Asistență pentru înlocuire prin Grundfos GO: da.
• Conectare Bluetooth directă cu Grundfos GO: nu.
• Greutate netă: 1,92 kg.
• Greutate brută: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO pentru înlocuire și instalații noi

Grundfos ALPHA1 GO 25-40 180 combină reglarea electronică, consumul redus și un format standard de 180 mm pentru a facilita atât instalațiile noi, cât și înlocuirea pompelor circulatoare existente.

Cele trei moduri de control, înălțimea maximă de 4 metri, racordul G 1½", protecția împotriva funcționării în gol, autoaerisirea și pornirea robustă oferă funcțiile principale necesare pentru circuitele rezidențiale de încălzire și climatizare.

În plus, asistența Grundfos GO pentru identificarea pompelor de înlocuire și reproducerea setărilor simplifică munca instalatorului atunci când modernizează sisteme existente, păstrând în această ALPHA1 GO o configurare simplă direct din panoul său de control.
