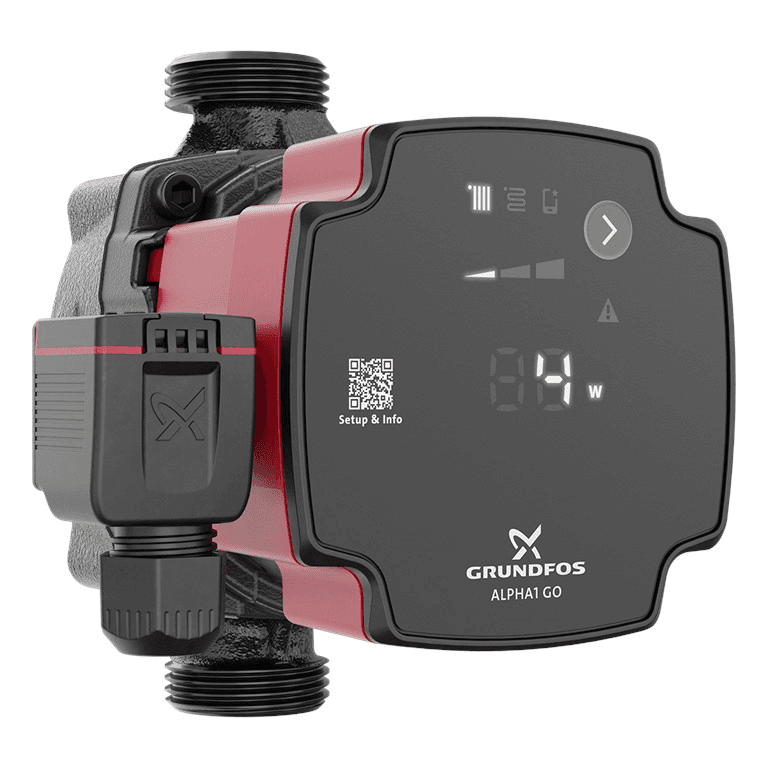

Pompă de circulație Grundfos ALPHA1 GO 15-60 130

Pompa circulatoare Grundfos ALPHA1 GO 15-60 130, referința 93074173, este o circulatoare electronică de înaltă eficiență, proiectată pentru circulația apei în instalații de încălzire și climatizare. Oferă o înălțime maximă de pompare de 6 metri, un debit nominal de 2,28 m³/h, putere electrică modulantă de 4 până la 45 W, racorduri filetate G 1" și o lungime compactă de instalare de 130 mm.

Gama ALPHA1 GO este destinată atât instalațiilor noi, cât și înlocuirii pompelor circulatoare existente. Dispune de reglare prin presiune proporțională, presiune constantă și curbă constantă, protecție împotriva funcționării în gol, funcție de autoaerisire și pornire robustă. În plus, aplicația Grundfos GO ajută instalatorul să identifice pompa de înlocuire și configurația potrivită.

Pompă circulatoare cu înălțime maximă de 6 metri

Grundfos ALPHA1 GO 15-60 130 oferă o înălțime maximă de pompare de 6 m. Fișa specifică a acestei referințe indică un debit nominal de 2,28 m³/h și o înălțime nominală de 3,06 m.

Curba hidraulică permite obținerea unor debite mai mari în condiții de rezistență redusă a circuitului, iar punctul real de funcționare va depinde de pierderile de sarcină și de modul de reglare selectat.

Trei moduri de reglare

ALPHA1 GO include control electronic pentru a adapta funcționarea circulatoarei la diferite tipuri de instalații.

• Presiune proporțională: reduce sau crește presiunea în funcție de necesarul de debit, fiind deosebit de utilă în instalațiile cu radiatoare și robinete termostatice.
• Presiune constantă: menține o presiune diferențială stabilă chiar dacă debitul variază, o configurație potrivită în special pentru instalații de încălzire în pardoseală și circuite cu distribuitoare.
• Curbă constantă: permite pompei să funcționeze urmând o curbă fixă, similar unei circulatoare convenționale cu viteză selectabilă.

Fiecare mod de reglare oferă trei niveluri de ajustare, permițând adaptarea curbei de funcționare la necesitățile hidraulice ale instalației.

Potrivită pentru radiatoare și încălzire în pardoseală

Datorită diferitelor moduri de control, Grundfos ALPHA1 GO poate fi utilizată în diverse aplicații de încălzire și climatizare.

• Instalații de încălzire cu radiatoare.
• Sisteme de încălzire în pardoseală.
• Circuit închis de încălzire.
• Sisteme de climatizare compatibile.
• Circuite de cazan.
• Înlocuirea circulatoarelor independente.
• Înlocuirea anumitor pompe UPS integrate compatibile.

Proiectată pentru a facilita înlocuirea circulatoarelor

Una dintre principalele caracteristici ale ALPHA1 GO este capacitatea sa de a facilita înlocuirea pompelor circulatoare vechi.

Prin funcția de înlocuire din aplicația Grundfos GO, profesionistul poate căuta printre mii de modele de circulatoare existente și poate obține o recomandare privind pompa potrivită și configurația necesară.

Grundfos indică faptul că ALPHA1 GO este orientată în special către înlocuirea pompelor circulatoare independente și a diferitelor modele UPS integrate compatibile.

Mod avansat pentru replicarea curbelor

Atunci când este utilizată ca înlocuire pentru o pompă compatibilă, ALPHA1 GO poate fi configurată prin modul avansat pentru a reproduce anumite curbe de funcționare ale circulatoarei înlocuite.

Grundfos GO oferă instrucțiunile și setarea necesară, care apoi se selectează direct de pe panoul frontal al pompei.

Spre deosebire de ALPHA2 GO, ALPHA1 GO nu dispune de conexiune Bluetooth directă cu aplicația. Aplicația acționează ca instrument de selecție și asistență, în timp ce configurarea finală se realizează direct pe echipament.

Protecție împotriva funcționării în gol

Pompa include protecție împotriva funcționării în gol, concepută pentru a reduce riscul de deteriorare atunci când nu există suficient lichid în interiorul circulatoarei.

Această funcție este deosebit de utilă în timpul punerii în funcțiune sau în situații anormale ale circuitului hidraulic.

Funcție de autoaerisire

Gama ALPHA GO include o funcție de autoaerisire care ajută la evacuarea aerului prezent în interiorul pompei.

Această caracteristică facilitează punerea în funcțiune și contribuie la reducerea zgomotelor și a problemelor de circulație cauzate de prezența aerului în jurul rotorului.

Funcția de autoaerisire a pompei nu înlocuiește aerisirea corectă a întregii instalații.

Pornire robustă

Funcția Robust Startup ajută la pornirea pompei atunci când rotorul întâmpină o rezistență mai mare decât cea normală.

Motorul aplică un cuplu mare de pornire pentru a încerca să depășească eventualele blocaje, o caracteristică utilă mai ales după perioade lungi de inactivitate.

Motor electronic de înaltă eficiență

ALPHA1 GO include un motor cu comutație electronică și un variator de frecvență integrat, permițând adaptarea vitezei și a consumului la necesitățile circuitului.

În referința 93074173, puterea electrică absorbită se situează între:

• Putere minimă: 4 W.
• Putere maximă: 45 W.

Indicele de eficiență energetică EEI este 0,20, favorizând un consum redus față de circulatoarele tradiționale cu viteză fixă.

Alimentare monofazată 220-240 V

Grundfos ALPHA1 GO 15-60 130 funcționează cu alimentare electrică monofazată de 220-240 V și 50/60 Hz.

Curentul absorbit se situează aproximativ între 0,06 și 0,45 A, în funcție de punctul de funcționare.

Motorul include protecție termică electronică și are clasa de izolație F.

Conector de instalare

Gama ALPHA GO utilizează sistemul de conectare electrică Grundfos, conceput pentru a facilita montajul și înlocuirea circulatoarelor.

Pompa este livrată cu conectorul de instalare corespunzător, simplificând conectarea fazei, nulului și împământării în timpul montajului.

Lungime compactă de instalare de 130 mm

Denumirea 130 a modelului indică o distanță între racorduri de 130 mm.

Acest format compact este deosebit de util în instalații cu spațiu redus, circuite de cazan și înlocuiri în care circulatoarea existentă utilizează această lungime de montaj.

Racorduri filetate G 1"

Referința 93074173 dispune de racorduri filetate G 1" conform ISO 228-1.

Desemnarea 15 a modelului identifică diametrul nominal al trecerii hidraulice, în timp ce racordurile exterioare ale pompei sunt de un inch.

Înainte de înlocuirea unei pompe existente trebuie verificate atât diametrul racordului, cât și lungimea de instalare de 130 mm.

Presiune maximă de 10 bar

Pompa este proiectată pentru o presiune maximă de funcționare de 10 bar, cu racorduri clasificate PN 10.

Circuitul hidraulic trebuie menținut în interiorul acestei limite de presiune în toate condițiile normale de funcționare.

Temperatura lichidului de la -10 la 110 °C

Fișa specifică a Grundfos 93074173 indică un interval de temperatură a lichidului de la -10 la 110 °C.

Temperatura ambiantă admisă în timpul funcționării este cuprinsă între 0 și 55 °C.

Posibilitatea de a funcționa într-un interval larg de temperaturi permite utilizarea în diferite instalații închise de încălzire și climatizare, cu condiția ca fluidul și celelalte componente ale sistemului să fie compatibile.

Corp hidraulic din fontă

Corpul pompei este fabricat din fontă EN-GJL-150, material utilizat pe scară largă în circulatoare pentru circuite închise de climatizare.

Rotorul este fabricat din material compozit PES ranforsat cu 30 % fibră de sticlă.

Această versiune cu corp din fontă este destinată în principal sistemelor închise de încălzire și climatizare.

Protecție IP44

Fișa specifică a referinței 93074173 declară un grad de protecție IP44.

Pompa trebuie instalată respectând poziția de montaj, condițiile de mediu și cerințele electrice indicate de Grundfos.

Caracteristici tehnice ale Grundfos 93074173

• Marcă: Grundfos.
• Gamă: ALPHA1 GO.
• Model: ALPHA1 GO 15-60 130.
• Referință: 93074173.
• Tip: pompă circulatoare electronică de înaltă eficiență.
• Aplicație: încălzire și climatizare.
• Debit nominal: 2,28 m³/h.
• Înălțime nominală: 3,06 m.
• Înălțime maximă: 6 m.
• Lungime de instalare: 130 mm.
• Tip de conexiune: filetată G.
• Mărime conexiune: G 1".
• Normă de conexiune: ISO 228-1.
• Presiune nominală: PN 10.
• Presiune maximă de funcționare: 10 bar.
• Temperatura lichidului: -10 la 110 °C.
• Temperatura ambiantă: 0 la 55 °C.
• Alimentare: 1 x 220-240 V.
• Frecvență: 50/60 Hz.
• Putere minimă absorbită: 4 W.
• Putere maximă absorbită: 45 W.
• Curent absorbit: 0,06-0,45 A.
• Indice de eficiență energetică EEI: 0,20.
• Variator de frecvență: integrat.
• Protecție termică: electronică.
• Grad de protecție: IP44.
• Clasa de izolație: F.
• Materialul corpului: fontă EN-GJL-150.
• Materialul rotorului: PES + 30 % fibră de sticlă.
• Presiune proporțională: da.
• Presiune constantă: da.
• Curbă constantă: da.
• Niveluri de ajustare: 3 pentru fiecare mod de control.
• Mod avansat pentru înlocuire: da.
• Protecție împotriva funcționării în gol: da.
• Funcție de autoaerisire: da.
• Pornire robustă: da.
• Asistență prin Grundfos GO: da.
• Bluetooth direct cu Grundfos GO: nu.
• Greutate netă: 1,74 kg.
• Greutate brută: 1,92 kg.
• Omologări: CE și VDE.
• EAN: 5715467403992.

Pompă circulatoare compactă pentru încălzire și înlocuiri

Grundfos ALPHA1 GO 15-60 130 combină o înălțime maximă de 6 metri cu un corp compact de 130 mm, conexiune G 1", reglare electronică și o putere absorbită de doar 4 până la 45 W.

Modurile sale de presiune proporțională, presiune constantă și curbă constantă permit adaptarea la sisteme cu radiatoare, încălzire în pardoseală și alte circuite închise, în timp ce funcțiile de autoaerisire, protecție împotriva funcționării în gol și pornire robustă contribuie la facilitarea punerii în funcțiune și a funcționării zilnice.

În plus, asistența Grundfos GO pentru înlocuirea circulatoarelor permite identificarea pompei compatibile și reproducerea anumitor curbe prin modul avansat, transformând ALPHA1 GO într-o soluție deosebit de practică atât pentru instalații noi, cât și pentru modernizarea sistemelor existente.
