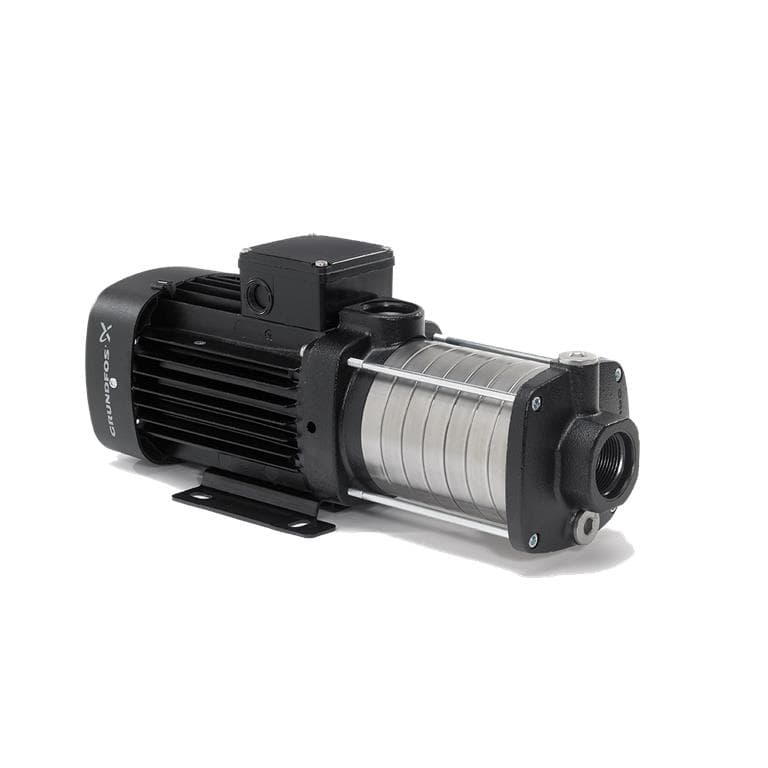

Pompă centrifugă multietajată Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Pompa centrifugă multietajată Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, referința 92880796, este o pompă orizontală compactă, proiectată pentru pomparea și creșterea presiunii apei. Integrează 5 rotoare, oferă un debit nominal de 4,7 metri cubi pe oră și o înălțime nominală de 38,61 metri, combinând un corp hidraulic robust cu componente interne din oțel inoxidabil.

Este echipată cu un motor asincron monofazat de 0,9 kilowați pentru alimentare la 220 până la 230 volți și 50 hertzi. Construcția sa orizontală, aspirația axială și refularea radială permit integrarea în instalații casnice, comerciale și industriale unde este necesar transportul apei sau creșterea presiunii disponibile.

Pompă centrifugă orizontală multietajată Grundfos CM 5-5

Gama Grundfos CM este alcătuită din pompe centrifuge multietajate cu construcție compactă. În referința 92880796, lichidul intră printr-un racord de aspirație axial și trece succesiv prin diferitele trepte hidraulice înainte de a ieși printr-o conexiune de refulare radială.

Designul multietajat permite generarea unei presiuni ridicate, menținând dimensiuni reduse, fiind astfel adecvat pentru instalații în care este necesară combinarea unui debit moderat cu o înălțime de pompare considerabilă.

Debit nominal de 4,7 metri cubi pe oră

Punctul nominal specificat pentru această pompă corespunde unui debit de 4,7 metri cubi pe oră și unei înălțimi manometrice de 38,61 metri.

Curba hidraulică a modelului CM 5-5 permite adaptarea funcționării la diferite combinații de debit și presiune în cadrul domeniului său de lucru. Ca referință, distribuitori tehnici specializați indică un debit maxim aproximativ de 6,1 metri cubi pe oră și o înălțime maximă de aproape 48 metri.

5 trepte pentru generarea unei presiuni mai mari

Pompa dispune de 5 rotoare dispuse în serie. Într-o pompă multietajată, fiecare treaptă crește progresiv presiunea lichidului, permițând atingerea unor înălțimi superioare celor oferite în mod normal de o pompă centrifugă cu o singură treaptă și dimensiuni similare.

Această configurație este potrivită pentru aplicații de presurizare, distribuție și transfer de apă, unde este necesară depășirea diferențelor de nivel sau a pierderilor de sarcină ridicate.

Rotoare și componente hidraulice din oțel inoxidabil

Rotoarele sunt fabricate din oțel inoxidabil EN 1.4301, echivalent AISI 304. Arborele și camerele hidraulice utilizează, de asemenea, oțel inoxidabil, oferind rezistență mecanică și la coroziune în aplicații compatibile cu apa.

Piesele de aspirație și refulare sunt fabricate din fontă EN-GJL-200, echivalentă ASTM A48-25A, oferind o construcție robustă pentru a suporta condițiile de presiune ale instalației.

Etanșare mecanică AVBE

Referința 92880796 utilizează o etanșare mecanică cu codul AVBE. Este vorba despre o etanșare cu inel O, neechilibrată, proiectată special pentru această gamă.

Fața rotativă a etanșării utilizează oxid de aluminiu sau alumină, în timp ce fața fixă folosește grafit de carbon impregnat cu rășină. Garnitura secundară este fabricată din EPDM, material deosebit de potrivit pentru aplicații cu apă și apă caldă.

Grundfos indică faptul că această combinație de materiale oferă o bună etanșeitate și rezistență la uzură în aplicații compatibile. EPDM nu este recomandat pentru pomparea uleiurilor minerale.

Motor monofazat de 0,9 kilowați

Pompa încorporează un motor asincron monofazat răcit cu ventilator, cu o putere nominală de ieșire P2 de 0,9 kilowați.

Alimentarea nominală este de 1 × 220-230 volți la 50 hertzi, astfel că această versiune este destinată în special instalațiilor care dispun de alimentare electrică monofazată.

Motor cu eficiență IE2

Motorul prezintă o clasă de eficiență IE2 conform IEC 60034-30 și caracteristici constructive conforme cu standardele aplicabile motoarelor electrice din gamă.

Viteza nominală se situează aproximativ între 2.790 și 2.810 rotații pe minut, iar datele hidraulice ale pompei au fost stabilite luând ca referință o viteză de 2.900 rotații pe minut.

Protecție IP55 și izolație clasa F

Motorul dispune de un grad de protecție IP55, oferind protecție împotriva pătrunderii prafului în cantități dăunătoare și împotriva jeturilor de apă în condițiile stabilite pentru această clasificare.

Clasa de izolație este F, iar motorul include protecție termică PTO. Cablul de alimentare nu este inclus cu pompa.

Intensitate nominală

Intensitatea nominală indicată de Grundfos se situează între 5,72 și 5,60 amperi, în funcție de tensiunea de alimentare din intervalul nominal de 220 până la 230 volți.

Curentul de pornire se situează aproximativ între 400 și 440 la sută din curentul nominal, un aspect care trebuie avut în vedere pentru dimensionarea corectă a protecțiilor electrice și a elementelor de comutație.

Presiune maximă de lucru de 10 bar

Grundfos CM 5-5 este proiectată să funcționeze cu o presiune maximă de serviciu de 10 bar în condițiile de temperatură definite de producător.

Grundfos stabilește concret o presiune maximă de 10 bar la 40 de grade Celsius. Când temperatura lichidului ajunge la 90 de grade Celsius, presiunea maximă admisă scade la 6 bar.

Temperatura lichidului de la -20 la 90 de grade Celsius

Intervalul de temperatură al lichidului pompat este cuprins între -20 și 90 de grade Celsius. Acest lucru permite utilizarea pompei atât cu apă rece, cât și cu apă caldă, în condițiile de funcționare, presiune și materiale stabilite de producător.

Documentația tehnică ia ca referință apă la 20 de grade Celsius și o densitate aproximativă de 998,2 kilograme pe metru cub pentru datele de performanță publicate.

Temperatura ambiantă de la -20 la 55 de grade Celsius

Pompa poate funcționa la o temperatură ambiantă cuprinsă între -20 și 55 de grade Celsius, respectând condițiile de instalare și ventilație necesare pentru motor.

Conexiuni filetate Rp

Conexiunea hidraulică se realizează prin filete interioare de țeavă Whitworth Rp conform ISO 7/1, facilitând integrarea în instalații filetate convenționale.

• Conexiune de aspirație: Rp de 1 1/4 inch.
• Conexiune de refulare: Rp de 1 inch.
• Configurație de aspirație: axială.
• Configurație de refulare: radială.

Diferența de diametru dintre aspirație și refulare răspunde designului hidraulic specific al acestei versiuni CM 5-5.

Design compact pentru spații reduse

Pompa și motorul formează o unitate compactă montată pe un suport mic. Această configurație simplifică instalarea și permite amplasarea ansamblului în camere tehnice și spații unde suprafața disponibilă este limitată.

Planul dimensional al referinței 92880796 indică o lungime totală aproximativă de 400 milimetri. Înainte de instalare trebuie lăsat suficient spațiu pentru conexiunile hidraulice, ventilația motorului și operațiunile ulterioare de întreținere.

Întreținere accesibilă

Designul gamei CM permite accesul la componentele hidraulice din capătul pompei. Camerele, aspirația și refularea sunt menținute unite prin patru tiranți filetați.

Grundfos proiectează această gamă pentru a facilita operațiunile de service și pune la dispoziție piese de schimb și kituri specifice pentru diferite componente ale ansamblului hidraulic.

Adecvată pentru aplicații cu apă potabilă

Documentația tehnică aferentă acestei referințe include omologările ACS și NSF61 pentru apă potabilă, precum și certificările generale CE, EAC și UKCA.

Compatibilitatea finală cu apa potabilă trebuie menținută utilizând accesorii, țevi și celelalte componente, de asemenea, adecvate pentru această utilizare și respectând condițiile stabilite de reglementările instalației.

Aplicații ale pompei Grundfos CM 5-5

Datorită construcției multietajate și combinației de debit și presiune, Grundfos CM 5-5 poate fi utilizată în diferite instalații de transport și presurizare a apei compatibile cu caracteristicile sale.

• Creșterea presiunii în instalațiile de apă.
• Transferul și distribuția apei.
• Sisteme de alimentare cu apă.
• Instalații comerciale și industriale.
• Echipamente și sisteme auxiliare care necesită pomparea apei.
• Aplicații cu apă potabilă compatibile cu certificările sale.

Pompa nu include convertizor de frecvență, astfel că această versiune funcționează la viteză fixă atunci când este conectată direct la alimentarea electrică.

Caracteristici tehnice ale Grundfos CM 5-5 92880796

• Marcă: Grundfos.
• Gamă: CM.
• Referință: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Tip: pompă centrifugă orizontală multietajată.
• Număr de rotoare: 5.
• Lichid de referință: apă.
• Debit nominal: 4,7 metri cubi pe oră.
• Înălțime nominală: 38,61 metri.
• Debit maxim aproximativ: 6,1 metri cubi pe oră.
• Înălțime maximă aproximativă: 48 metri.
• Interval de temperatură al lichidului: între -20 și 90 de grade Celsius.
• Presiune maximă de serviciu: 10 bar.
• Presiune maximă la 40 de grade Celsius: 10 bar.
• Presiune maximă la 90 de grade Celsius: 6 bar.
• Temperatură ambiantă: între -20 și 55 de grade Celsius.
• Corp hidraulic: fontă EN-GJL-200.
• Rotoare: oțel inoxidabil AISI 304.
• Arbore și camere: oțel inoxidabil.
• Codul etanșării mecanice: AVBE.
• Materialul garniturii secundare: EPDM.
• Conexiune de aspirație: Rp de 1 1/4 inch.
• Conexiune de refulare: Rp de 1 inch.
• Tip de aspirație: axial.
• Tip de refulare: radial.
• Puterea nominală a motorului P2: 0,9 kilowați.
• Alimentare: monofazată de 220 până la 230 volți.
• Frecvență: 50 hertzi.
• Intensitate nominală: între 5,72 și 5,60 amperi.
• Viteză nominală: între 2.790 și 2.810 rotații pe minut.
• Clasa de eficiență a motorului: IE2.
• Grad de protecție al motorului: IP55.
• Clasa de izolație: F.
• Protecție termică integrată: PTO.
• Convertizor de frecvență: neinclus.
• Cablu electric inclus: nu.
• Indice minim de eficiență MEI: egal sau mai mare de 0,7.
• Greutate netă: 15,8 kilograme.
• Greutate brută: 18,4 kilograme.
• Lungime aproximativă: 400 milimetri.
• Omologări: CE, EAC și UKCA.
• Omologări pentru apă potabilă: ACS și NSF61.
• Toleranța curbei: ISO 9906:2012 3B.

Pompă multietajată compactă pentru presurizarea și alimentarea cu apă

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N combină 5 trepte hidraulice, componente interne din oțel inoxidabil și un motor monofazat de 0,9 kilowați pentru a oferi un punct nominal de 4,7 metri cubi pe oră la 38,61 metri înălțime.

Construcția sa compactă, presiunea maximă de 10 bar, conexiunile filetate, protecția IP55 și omologările pentru apă potabilă fac din această pompă o soluție versatilă pentru instalații de distribuție, transfer și creștere a presiunii care necesită o pompă centrifugă orizontală fiabilă și cu dimensiuni reduse.
