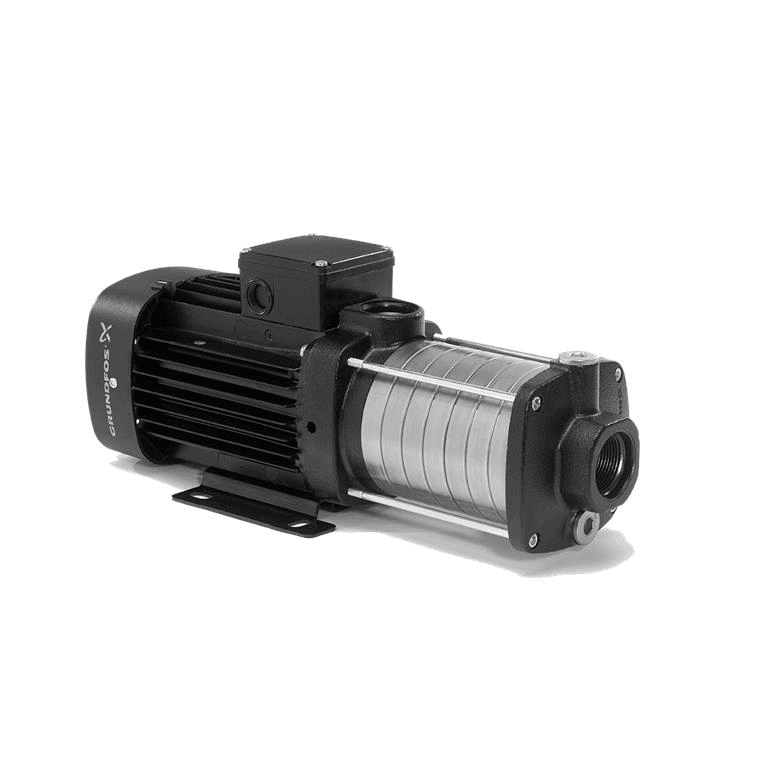

Pompă centrifugă multietajată Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Pompa centrifugă multietajată Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, referința 92880795, este o pompă orizontală compactă proiectată pentru pomparea apei în instalații de alimentare, presurizare, încălzire, tratarea apei, irigații și alte aplicații hidraulice. Oferă un debit nominal de 4,7 metri cubi pe oră și o înălțime manometrică nominală de 30,69 metri.

Acest model încorporează 4 rotoare și un motor asincron monofazat de 0,67 kilowați, alimentat la 220-230 volți și 50 hertzi. Construcția combină rotoare, camere și arbore din oțel inoxidabil cu componente hidraulice de intrare și ieșire din fontă, oferind o soluție robustă pentru instalații hidraulice profesionale.

Pompă centrifugă orizontală multietajată Grundfos CM 5-4

Grundfos CM 5-4 face parte din familia de pompe centrifuge orizontale multietajate CM. Configurația sa utilizează o intrare de aspirație axială și o ieșire de refulare radială, cu ansamblul hidraulic cuplat direct la motor.

Utilizarea mai multor trepte permite generarea unei înălțimi de refulare ridicate, menținând dimensiuni compacte, fiind deosebit de potrivită pentru instalațiile în care este necesară creșterea presiunii apei.

Debit nominal de 4,7 metri cubi pe oră

Punctul nominal indicat pentru referința 92880795 este:

• Debit nominal: 4,7 metri cubi pe oră.
• Înălțime manometrică nominală: 30,69 metri.
• Număr de rotoare: 4.
• Viteza utilizată pentru datele hidraulice: 2.900 rotații pe minut.
• Toleranța curbei: ISO 9906:2012 clasa 3B.

Debitul și presiunea reale vor depinde de punctul de funcționare al instalației, de pierderile de sarcină ale conductelor și de înălțimea geometrică pe care trebuie să o depășească pompa.

Motor monofazat de 0,67 kilowați

CM 5-4 92880795 încorporează un motor asincron monofazat răcit cu ventilator și montat pe suporturi.

• Putere nominală P2: 0,67 kilowați.
• Alimentare: 1 × 220-230 volți.
• Frecvență: 50 hertzi.
• Curent nominal: aproximativ 4,30-4,15 amperi.
• Viteză nominală: 2.810-2.830 rotații pe minut.
• Clasa de eficiență a motorului: IE2.
• Grad de protecție: IP55.
• Clasa de izolație: F.
• Mărime motor: 80B.
• Factor de serviciu: 1,00.

Această versiune nu include convertizor de frecvență integrat și se conectează direct la alimentarea electrică corespunzătoare.

Patru trepte pentru generarea presiunii

Denumirea CM 5-4 identifică o pompă multietajată cu 4 rotoare. Apa trece succesiv prin diferitele trepte hidraulice, crescându-și progresiv presiunea înainte de a părăsi pompa prin racordul de refulare.

Acest design este deosebit de potrivit pentru sistemele care trebuie să combine un debit moderat cu o presiune de refulare mai mare decât cea oferită în mod normal de o pompă centrifugă cu o singură treaptă.

Rotoare și componente interne din oțel inoxidabil

Grundfos utilizează oțel inoxidabil în principalele componente hidraulice interne ale pompei. Rotoarele sunt din oțel inoxidabil EN 1.4301 / AISI 304, iar arborele și camerele sunt de asemenea fabricate din oțel inoxidabil.

• Rotoare: oțel inoxidabil.
• Calitatea rotoarelor: EN 1.4301 / AISI 304.
• Camere: oțel inoxidabil.
• Arbore: oțel inoxidabil.
• Corp hidraulic: fontă.
• Fontă: EN-GJL-200 / ASTM A48-25A.

Această combinație oferă o construcție rezistentă, păstrând oțelul inoxidabil în elementele interne direct legate de treptele de pompare.

Etanșare mecanică AVBE

Pompa încorporează o etanșare mecanică Grundfos cu codul AVBE. Este o etanșare cu inel O, proiectată special pentru această familie de pompe.

• Etanșare primară: AVBE.
• Cod etanșare: AVBE.

Selectarea corectă a etanșării mecanice este importantă pentru a garanta compatibilitatea cu lichidul și cu condițiile de temperatură și presiune ale instalației.

Presiune maximă de lucru de 10 bar

CM 5-4 admite o presiune maximă de funcționare de 10 bar, cu limite care depind de temperatura lichidului.

• Presiune maximă de lucru: 10 bar.
• Presiune maximă la 40 grade Celsius: 10 bar.
• Presiune maximă la 90 grade Celsius: 6 bar.

Presiunea totală a instalației trebuie să țină cont atât de presiunea existentă la aspirație, cât și de presiunea generată de pompă.

Temperatura lichidului de la -20 la 90 grade Celsius

Pompa este specificată pentru funcționare cu apă într-un interval larg de temperaturi:

• Lichid pompat indicat: apă.
• Temperatura minimă a lichidului: -20 grade Celsius.
• Temperatura maximă a lichidului: 90 grade Celsius.
• Temperatura utilizată pentru datele hidraulice: 20 grade Celsius.
• Densitate de referință: 998,2 kilograme pe metru cub.

Pentru lichide cu caracteristici diferite de apă sau cu aditivi, trebuie verificată în prealabil compatibilitatea materialelor și a etanșării mecanice.

Temperatura ambiantă de până la 55 grade Celsius

Pompa poate fi instalată în medii cu temperaturi cuprinse între -20 și 55 grade Celsius, respectând condițiile de ventilație și montaj stabilite pentru motor.

Racorduri filetate Rp

Conectarea la instalație se realizează prin filete interioare Whitworth Rp conform ISO 7/1.

• Tip racord: Rp.
• Racord de aspirație: Rp 1 1/4.
• Racord de refulare: Rp 1.
• Poziția ieșirii: 12.
• Cod racord: R.

Aspirația axială și refularea radială permit integrarea pompei în instalații compacte și simplifică dispunerea obișnuită a conductelor.

Adecvată pentru diferite aplicații hidraulice

Datorită caracteristicilor sale hidraulice și constructive, Grundfos CM 5-4 poate fi utilizată în diferite tipuri de instalații unde este necesar transportul apei sau creșterea presiunii acesteia, printre care:

• Sisteme de alimentare și distribuție a apei.
• Presurizarea instalațiilor.
• Sisteme de încălzire.
• Tratarea apei.
• Irigare.
• Aplicații de fertirigare și dozare asociate sistemelor hidraulice.
• Transferul apei în instalații industriale.

Punctul de lucru al pompei trebuie ales întotdeauna în funcție de debitul necesar și de înălțimea manometrică totală calculată pentru instalație.

Omologări pentru apă potabilă

Fișa tehnică a acestei referințe specifică omologări ACS și NSF61 pentru apă potabilă, pe lângă omologările generale CE, EAC și UKCA.

• Omologări: CE, EAC și UKCA.
• Omologări pentru apă potabilă: ACS și NSF61.

Aceste certificări sunt deosebit de relevante atunci când pompa este integrată în instalații în care apa pompată trebuie să respecte cerințe sanitare specifice.

Design compact pentru instalare orizontală

CM 5-4 este concepută pentru montaj orizontal pe o bază stabilă. Conform desenului dimensional corespunzător referinței 92880795, lungimea totală a ansamblului este de aproximativ 362 milimetri, cu o lățime maximă aproximativă de 158 milimetri.

În timpul instalării trebuie lăsat suficient spațiu în jurul motorului pentru a permite răcirea acestuia și pentru a facilita operațiunile ulterioare de inspecție și întreținere.

Caracteristici tehnice ale Grundfos CM 5-4 92880795

• Marcă: Grundfos.
• Serie: CM.
• Referință: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tip: pompă centrifugă orizontală multietajată.
• Număr de trepte / rotoare: 4.
• Debit nominal: 4,7 metri cubi pe oră.
• Înălțime nominală: 30,69 metri.
• Viteză de referință hidraulică: 2.900 rotații pe minut.
• Putere nominală P2: 0,67 kilowați.
• Motor: asincron monofazat răcit cu ventilator.
• Tensiune: 1 × 220-230 volți.
• Frecvență: 50 hertzi.
• Curent nominal: 4,30-4,15 amperi.
• Clasa de eficiență a motorului: IE2.
• Grad de protecție: IP55.
• Clasa de izolație: F.
• Convertizor de frecvență integrat: nu.
• Etanșare mecanică: AVBE.
• Rotoare: oțel inoxidabil AISI 304.
• Corp hidraulic: fontă EN-GJL-200.
• Presiune maximă de lucru: 10 bar.
• Presiune maximă la 90 grade Celsius: 6 bar.
• Interval de temperatură a lichidului: de la -20 la 90 grade Celsius.
• Interval de temperatură ambiantă: de la -20 la 55 grade Celsius.
• Racord de aspirație: Rp 1 1/4.
• Racord de refulare: Rp 1.
• Omologări pentru apă potabilă: ACS și NSF61.
• Omologări generale: CE, EAC și UKCA.
• Toleranța curbei: ISO 9906:2012 clasa 3B.
• Lungime totală aproximativă: 362 milimetri.
• Greutate netă: 14,5 kilograme.
• Greutate brută: 17 kilograme.

Pompă multietajată compactă pentru presurizare și transportul apei

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 combină un debit nominal de 4,7 metri cubi pe oră cu o înălțime nominală de 30,69 metri și un motor monofazat de 0,67 kilowați, oferind o soluție compactă pentru instalațiile care trebuie să transporte apă și să-i crească presiunea.

Cele patru trepte, rotoarele din oțel inoxidabil, presiunea maximă de 10 bar, protecția IP55, racordurile filetate Rp și omologările ACS și NSF61 permit utilizarea acesteia într-o gamă largă de instalații hidraulice rezidențiale, profesionale și industriale, întotdeauna în limitele condițiilor de funcționare specificate de Grundfos.
