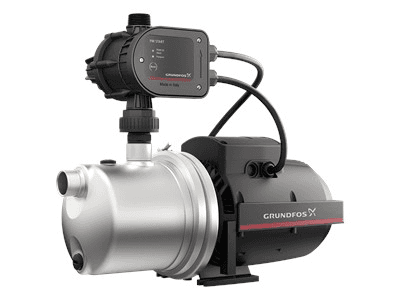

Sistem de creștere a presiunii JP 5-48 PM START

Sistemul de creștere a presiunii Grundfos JP 5-48 PM START, referința 93294166, este un grup compact format dintr-o pompă centrifugă autoamorsantă Grundfos JP și un controler electronic de presiune PM1. Este conceput pentru a automatiza alimentarea și presurizarea apei în locuințe, grădini și alte aplicații casnice, oferind un debit nominal de 5 m³/h și o înălțime manometrică nominală de 45,6 metri.

Controlerul PM1 pornește automat pompa atunci când presiunea instalației scade până la 1,5 bar și menține echipamentul în funcțiune cât timp există consum de apă. În plus, include protecție împotriva funcționării în gol, sistem anticiclare și supapă de sens integrată, oferind siguranță și confort instalației.

Grup de presiune automat cu Pressmanager PM1

Grundfos JP 5-48 PM START este pregătit să funcționeze automat în funcție de cererea de apă. Pressmanager PM1 supraveghează instalația și pornește pompa atunci când detectează o scădere a presiunii până la valoarea de pornire setată de 1,5 bar.

Atâta timp cât există circulație a apei, pompa rămâne în funcțiune. Când consumul încetează, controlerul oprește automat echipamentul, evitând ca utilizatorul să fie nevoit să efectueze manual porniri și opriri.

Presiunea de pornire a acestei versiuni este fixă și neregulabilă.

Pompă autoamorsantă pentru locuință și grădină

Pompa JP integrată este o pompă centrifugă autoamorsantă cu o singură treaptă, care poate aspira apă aflată sub nivelul propriei pompe. Grundfos specifică o înălțime maximă de aspirație de până la 8 metri, luând în considerare pierderile de sarcină ale conductei de aspirație și o temperatură a apei de 20 °C.

În timpul amorsării, pompa poate gestiona un amestec de aer și apă până când atinge condițiile normale de pompare. Această capacitate autoamorsantă facilitează utilizarea sa pentru alimentare casnică, valorificarea apei de ploaie, irigații și creșterea presiunii atunci când apa provine din rezervoare, cisterne sau surse situate la o cotă inferioară.

Debit nominal de 5 m³/h și 45,6 metri înălțime

JP 5-48 PM START oferă un debit nominal de 5 m³/h și o înălțime manometrică nominală de 45,6 metri. Aceste performanțe permit utilizarea sa în aplicații care necesită o alimentare cu apă la o presiune ridicată și un debit adecvat pentru diferite puncte de consum.

Presiunea maximă de lucru a sistemului este de 6 bar. Atât racordul de aspirație, cât și cel de refulare sunt filetate G1 femelă, facilitând integrarea în instalații hidraulice domestice.

Protecție împotriva funcționării în gol

Controlerul PM1 include protecție împotriva funcționării în gol. Dacă sistemul detectează că pompa funcționează fără apă, oprește automat echipamentul pentru a reduce riscul de deteriorare provocat de lipsa lichidului.

Această protecție este deosebit de utilă în instalațiile alimentate din rezervoare, puțuri sau sisteme de valorificare a apei de ploaie, unde pot apărea situații de lipsă a alimentării.

Protecție anticiclare

Sistemul dispune, de asemenea, de protecție anticiclare. Această funcție ajută la detectarea pornirilor și opririlor prea frecvente, care pot apărea din cauza unor mici pierderi sau anomalii în instalație.

Prin protejarea echipamentului împotriva ciclurilor repetitive de funcționare, Pressmanager ajută la reducerea solicitărilor inutile asupra pompei și facilitează detectarea eventualelor probleme din circuitul hidraulic.

Supapă de sens integrată

PM1 încorporează o supapă de sens care împiedică fluxul de apă în sens invers prin controler. Fiind integrată în sistem, simplifică montajul și contribuie la menținerea unor condiții adecvate pentru funcționarea automată a pompei.

Protecție termică a motorului

Pompa JP dispune de protecție termică integrată. În caz de supraîncălzire, sistemul oprește motorul pentru a-l proteja împotriva temperaturilor excesive.

Motorul este răcit cu aer și echipat cu rulmenți supradimensionați, etanșați și lubrifiați pe viață, o soluție dezvoltată de Grundfos pentru a reduce necesarul de întreținere în timpul funcționării obișnuite.

Construcție robustă din oțel inoxidabil

Corpul pompei este fabricat din oțel inoxidabil EN 1.4301 / AISI 304, material adecvat pentru a oferi rezistență la coroziune în aplicații de alimentare și presurizare a apei.

Rotorul este fabricat din material compozit PPO ranforsat cu fibră de sticlă. Combinația de materiale rezistente la coroziune contribuie la o construcție robustă pentru aplicații casnice și de grădină.

Pentru pomparea apei curate

Grundfos JP 5-48 PM START este destinat pomparii apei. Documentația tehnică stabilește un interval de temperatură a lichidului de 0 până la 40 °C pentru această referință, precum și o temperatură ambientală de funcționare între 0 și 40 °C.

Pentru a asigura o funcționare corectă, trebuie utilizată cu apă curată și în limitele de utilizare stabilite de Grundfos.

Alimentare monofazată și conexiune gata de instalare

Pompa funcționează cu alimentare monofazată de 220-240 V la 50 Hz. Are o putere electrică absorbită P1 de 1390 W și o putere nominală P2 de 1 kW, cu un curent nominal de 6,1 A.

Este livrată cu cablu electric de 1,5 metri și ștecher Schuko tip E/F, facilitând conectarea electrică în instalații compatibile. Motorul are grad de protecție IP44 și clasa de izolație F.

Caracteristici tehnice ale Grundfos JP 5-48 PM START

• Marcă: Grundfos.
• Referință: 93294166.
• Model: JP 5-48 PM START.
• Tip: sistem de creștere a presiunii cu pompă autoamorsantă și controler electronic.
• Tip pompă: centrifugă autoamorsantă cu o singură treaptă.
• Controler de presiune: Grundfos PM1.
• Debit nominal: 5 m³/h.
• Înălțime manometrică nominală: 45,6 m.
• Presiune de pornire: 1,5 bar.
• Presiune de pornire reglabilă: nu.
• Presiune maximă de lucru: 6 bar.
• Înălțime maximă de aspirație: până la 8 m.
• Racord de aspirație: G1 femelă.
• Racord de refulare: G1 femelă.
• Standardul racordurilor: ISO 228-1.
• Supapă de sens: integrată.
• Protecție împotriva funcționării în gol: da.
• Protecție anticiclare: da.
• Protecție termică a motorului: da.
• Lichid pompat: apă.
• Temperatura lichidului: 0 până la 40 °C.
• Temperatura ambientală: 0 până la 40 °C.
• Materialul corpului pompei: oțel inoxidabil EN 1.4301 / AISI 304.
• Materialul rotorului: compozit PPO-20GF.
• Etanșare mecanică: BBVP.
• Alimentare: 1 x 220-240 V, 50 Hz.
• Putere absorbită P1: 1390 W.
• Putere nominală P2: 1 kW.
• Curent nominal: 6,1 A.
• Curent de pornire: 28,4 A.
• Viteză nominală: 2870 rpm.
• Grad de protecție al pompei: IP44.
• Clasa de izolație: F.
• Lungimea cablului: 1,5 m.
• Ștecher: Schuko tip E/F (CEE 7/7).
• Greutate netă: 14,8 kg.
• Certificări: CE și EAC.

Aplicații ale JP 5-48 PM START

Datorită capacității sale autoamorsante și controlului automat prin PM1, acest grup de presiune este potrivit pentru diferite aplicații de alimentare cu apă în medii casnice și de grădină.

• Creșterea presiunii în instalații domestice.
• Alimentarea cu apă pentru locuințe.
• Irigarea grădinilor.
• Valorificarea apei de ploaie.
• Pomparea din rezervoare și cisterne.
• Instalații unde este necesară pornirea și oprirea automată în funcție de consum.

O soluție compactă pentru creșterea presiunii apei

Grundfos JP 5-48 PM START combină într-un singur ansamblu o pompă autoamorsantă de înaltă performanță cu controlerul electronic PM1. Pornirea automată la 1,5 bar, protecția împotriva funcționării în gol, protecția anticiclare și supapa de sens integrată permit un sistem practic pentru automatizarea alimentării cu apă.

Cu un debit nominal de 5 m³/h, o înălțime manometrică de 45,6 metri, aspirație de până la 8 metri și corp din oțel inoxidabil AISI 304, JP 5-48 PM START este recomandat în special celor care caută un grup de presiune Grundfos robust și pregătit pentru aplicații casnice, irigații și valorificarea apei.
