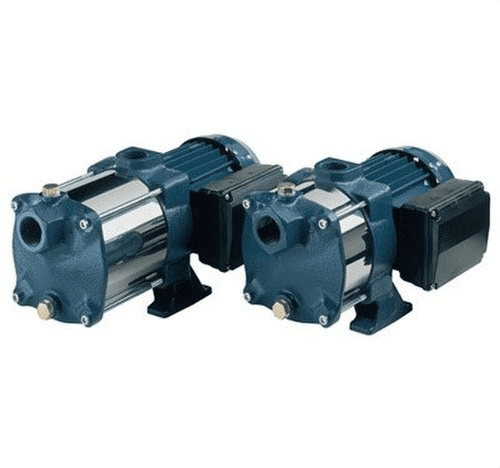

Grup de presiune Ebara Compact BM/15G Watercontrol

Grupul de presiune Ebara COMPACT BM/15G WATERCONTROL, referința 623GP05110710, este un echipament automat de presurizare format dintr-o electropompă centrifugă multietajată orizontală de 1,1 kW / 1,5 CP și un presurizator electronic WATERCONTROL. Este special conceput pentru a crește presiunea și a asigura alimentarea automată cu apă în locuințe unifamiliale, instalații de irigații, grădini mici și alte aplicații care necesită transportul apei curate cu un echipament compact, silențios și cu funcționare automată.

Pompa COMPACT BM/15G oferă performanțe de până la 7,2 m³/h în cadrul curbei hidraulice publicate de Ebara și atinge 22 metri coloană de apă la acest debit. Include corp și suport din fontă, manta exterioară din oțel inoxidabil AISI 304, rotoare și difuzoare din tehnopolimer și arbore din oțel inoxidabil AISI 416. Regulatorul WATERCONTROL automatizează pornirea și oprirea la deschiderea sau închiderea punctelor de consum și protejează pompa împotriva funcționării fără apă.

Grup de presiune automat pentru locuințe și irigații

Ebara dezvoltă grupurile de presiune COMPACT pentru aplicații în care este necesară o alimentare automată cu apă sau creșterea unei presiuni de rețea insuficiente.

Printre aplicațiile sale obișnuite se numără:

• Presurizarea locuințelor unifamiliale.
• Creșterea presiunii în rețele cu presiune insuficientă.
• Distribuția apei din rezervoare.
• Sisteme mici de irigații și aspersiune.
• Spălarea vehiculelor.
• Transferul și deplasarea apei curate.
• Integrarea în anumite mașini și echipamente industriale.

Selectarea finală trebuie realizată verificând că debitul și înălțimea manometrică cerute de instalație se află în interiorul curbei de funcționare a pompei.

Pompă centrifugă multietajată orizontală COMPACT BM/15G

Grupul utilizează o electropompă centrifugă multietajată orizontală. Utilizarea mai multor trepte hidraulice permite obținerea unor presiuni ridicate menținând un format compact, fiind deosebit de potrivită pentru aplicații de presurizare.

Ebara evidențiază, de asemenea, gama COMPACT prin nivelul redus de zgomot, ușurința în utilizare, structura robustă și ușurința transportului.

Putere de 1,1 kW / 1,5 CP

COMPACT BM/15G dispune de un motor cu o putere nominală de 1,1 kW, echivalentă cu 1,5 CP.

Motorul este asincron, cu 2 poli, cu ventilație forțată și este pregătit în această versiune pentru alimentare monofazată.

Alimentare monofazată de 230 V

Referința 623GP05110710 corespunde execuției monofazate de 230 V ±10 %, 50 Hz.

Pompa include:

• Condensator: 31,5 µF.
• Tensiunea condensatorului: 450 V.
• Intensitatea absorbită: aproximativ 7,3 A.
• Protecție termoampermetrică cu rearmare automată: integrată.

Grupul se livrează cu cablu electric de conectare și ștecher tip Schuko, simplificând punerea în funcțiune atunci când instalația electrică îndeplinește condițiile cerute de producător.

Performanțe hidraulice ale COMPACT BM/15G

Tabelul oficial Ebara arată evoluția înălțimii manometrice a pompei în funcție de debit.

• 1,2 m³/h: 59 m.c.a.
• 1,8 m³/h: 58 m.c.a.
• 2,4 m³/h: 56 m.c.a.
• 3,0 m³/h: 54 m.c.a.
• 3,6 m³/h: 51,5 m.c.a.
• 4,8 m³/h: 44,5 m.c.a.
• 6,0 m³/h: 34,5 m.c.a.
• 7,2 m³/h: 22 m.c.a.

Aceste valori permit dimensionarea grupului în funcție de debitul simultan necesar și de presiunea sau înălțimea pe care trebuie să o depășească instalația.

Până la 7,2 m³/h în cadrul curbei publicate

Pentru COMPACT BM/15G, fișa tehnică Ebara oferă performanțe până la un debit de 7,2 m³/h, echivalent cu 120 l/min, punct în care înălțimea manometrică este de aproximativ 22 metri.

Debitul maxim nu trebuie confundat cu debitul recomandat pentru orice instalație: punctul adecvat trebuie ales ținând cont de pierderile de sarcină, înălțimea geometrică și presiunea reziduală necesară la punctele de consum.

Control automat WATERCONTROL

Această referință include presurizatorul electronic Ebara WATERCONTROL, responsabil de automatizarea funcționării pompei.

Regulatorul detectează cererea de apă și realizează automat pornirea pompei la deschiderea unui robinet sau a unei vane. Când consumul încetează, oprește din nou electropompa.

Astfel, utilizatorul beneficiază de alimentare presurizată fără a fi nevoie să conecteze și să deconecteze manual pompa.

Protecție împotriva funcționării în gol

Una dintre funcțiile principale ale WATERCONTROL este protecția pompei atunci când lipsește apa.

Dacă echipamentul detectează o condiție de funcționare în gol, oprește electropompa pentru a ajuta la evitarea deteriorărilor cauzate de funcționarea fără lichidul necesar pentru răcirea și lubrifierea componentelor hidraulice.

Regulatorul dispune, de asemenea, de indicatoare luminoase de stare și buton de rearmare.

Presiune de pornire de 1,5 bar

WATERCONTROL utilizat de Ebara are o presiune de pornire de 1,5 bar.

Această presiune de pornire este fixă la modelul WATERCONTROL și nu dispune de reglarea presiunii de conectare.

Trebuie avută în vedere această caracteristică la proiectarea instalației, în special atunci când există o diferență mare de nivel între pompă și punctele de consum.

WATERCONTROL pentru pompe de până la 1,1 kW

Specificațiile presurizatorului electronic WATERCONTROL sunt:

• Alimentare: 230 V monofazat ±10 %.
• Frecvență: 50/60 Hz.
• Intensitate maximă: 10 A.
• Putere maximă a pompei: 1,1 kW.
• Presiune de pornire: 1,5 bar.
• Presiune maximă: 10 bar.
• Temperatură maximă: 60 °C pentru regulator.
• Protecție: IP65.
• Manometru: inclus.
• Conexiune: 1".

Puterea maximă admisă de WATERCONTROL coincide cu 1,1 kW ai pompei COMPACT BM/15G instalate în acest grup.

Sistem cu viteză fixă

COMPACT BM/15G WATERCONTROL este un grup de presiune cu viteză fixă. WATERCONTROL automatizează pornirea și oprirea electropompei, dar nu acționează ca variator de frecvență.

Prin urmare, presiunea disponibilă în timpul funcționării variază în funcție de debit, conform curbei hidraulice a pompei.

Presiune maximă de lucru de 10 bar

Pompa COMPACT admite o presiune maximă de lucru de 10 bar.

Instalația hidraulică trebuie să includă elementele necesare pentru a garanta că nu sunt depășite limitele stabilite pentru pompă, regulator și restul componentelor conectate.

Apă curată până la 40 °C

Ebara stabilește pentru gama COMPACT o temperatură maximă a lichidului pompat de 40 °C.

Grupul este destinat în principal deplasării și presurizării apei curate. Nu trebuie utilizat pentru lichide chimic agresive, ape cu solide sau fluide ale căror caracteristici nu sunt compatibile cu materialele pompei.

Corp de pompă din fontă

Electropompa utilizează o construcție robustă cu diferite materiale selectate în funcție de funcția fiecărei componente:

• Corp pompă: fontă.
• Suport: fontă.
• Manta exterioară: oțel inoxidabil AISI 304.
• Rotoare: tehnopolimer.
• Difuzoare: tehnopolimer.
• Arbore: oțel inoxidabil AISI 416.
• Etanșare mecanică: carbon / ceramică / NBR.

Manta exterioară din oțel inoxidabil AISI 304

Manta exterioară din oțel inoxidabil AISI 304 oferă rezistență și protecție ansamblului hidraulic, combinându-se cu corpul și suportul din fontă utilizate în seria COMPACT.

Protecție electrică IP44 a pompei

Motorul COMPACT BM/15G are un grad de protecție IP44 și izolație electrică clasa F.

Regulatorul WATERCONTROL, la rândul său, dispune de o protecție superioară IP65.

Aceste clasificări nu elimină necesitatea instalării echipamentului într-un amplasament adecvat, protejat împotriva inundațiilor, înghețului și altor condiții de mediu care i-ar putea afecta funcționarea.

Conexiune de aspirație G 1¼"

Pompa COMPACT BM/15 dispune de o conexiune de aspirație G 1¼".

Conexiunea de refulare a electropompei este G 1", dimensiune compatibilă cu presurizatorul WATERCONTROL instalat la ieșire.

• Aspirația pompei: G 1¼".
• Refularea pompei: G 1".
• Conexiunea WATERCONTROL: 1".

Dimensionarea corectă a conductei de aspirație este deosebit de importantă pentru a evita pierderi de sarcină excesive și probleme de funcționare ale pompei.

Pompă compactă și cu nivel redus de zgomot

Ebara caracterizează grupurile COMPACT ca echipamente cu nivel redus de zgomot, dimensiuni mici și structură rezistentă.

Aceste caracteristici facilitează utilizarea lor în instalații domestice, unde grupul trebuie amplasat în camere tehnice, garaje sau alte zone apropiate de locuință.

Dimensiunile electropompei BM/15

Electropompa monofazată COMPACT BM/15 utilizată ca bază a grupului are o lungime de aproximativ 438 mm și o greutate de aproximativ 15,9 kg, fără a lua în calcul regulatorul WATERCONTROL și alte elemente adăugate ansamblului.

Aceste valori se referă strict la pompă și nu trebuie interpretate ca dimensiuni sau greutate totale ale grupului complet montat.

Alimentare din rezervor sau rețea cu presiune insuficientă

Ebara prevede grupul COMPACT pentru distribuția apei sub presiune dintr-un rezervor, atât în instalații cu anumite condiții de aspirație, cât și în sarcină, precum și pentru întărirea rețelelor care nu oferă presiune suficientă.

Instalația de aspirație trebuie proiectată cu atenție pentru a evita pătrunderea aerului, pierderile de sarcină ridicate sau condițiile care pot produce cavitație.

Acumulare minimă

Această execuție cu WATERCONTROL utilizează un regulator electronic în locul unui vas hidrofor de capacitate mare. Ebara o clasifică drept o soluție de acumulare minimă.

Acest lucru permite obținerea unui grup compact și simplifică ansamblul față de versiunile COMPACT echipate cu vase de acumulare de 20, 24 sau 50 litri.

Caracteristici tehnice Ebara 623GP05110710

• Marcă: Ebara.
• Referință: 623GP05110710.
• Model: COMPACT BM/15G WATERCONTROL.
• Tip: grup de presiune domestic automat.
• Număr de pompe: 1.
• Tip pompă: centrifugă multietajată orizontală.
• Reglare: presurizator electronic WATERCONTROL.
• Viteză: fixă.
• Putere: 1,1 kW.
• Putere echivalentă: 1,5 CP.
• Alimentare: monofazată 230 V ±10 %.
• Frecvență: 50 Hz la pompă.
• Intensitate absorbită de pompă: 7,3 A.
• Condensator: 31,5 µF / 450 V.
• Debit maxim în curba publicată: 7,2 m³/h.
• Înălțime la 7,2 m³/h: 22 m.c.a.
• Înălțime la 6 m³/h: 34,5 m.c.a.
• Înălțime la 4,8 m³/h: 44,5 m.c.a.
• Înălțime la 3 m³/h: 54 m.c.a.
• Înălțime la 1,2 m³/h: 59 m.c.a.
• Presiune maximă de lucru: 10 bar.
• Temperatura maximă a lichidului: 40 °C.
• Corp pompă: fontă.
• Suport: fontă.
• Manta exterioară: oțel inoxidabil AISI 304.
• Rotoare și difuzoare: tehnopolimer.
• Arbore: oțel inoxidabil AISI 416.
• Etanșare mecanică: carbon / ceramică / NBR.
• Motor: asincron cu 2 poli.
• Ventilație: forțată.
• Izolație: clasa F.
• Protecția pompei: IP44.
• Protecție termoampermetrică: integrată, cu rearmare automată.
• Conexiune de aspirație: G 1¼".
• Conexiune de refulare a pompei: G 1".
• Greutatea pompei: aproximativ 15,9 kg.
• Lungimea pompei: aproximativ 438 mm.

Caracteristicile presurizatorului WATERCONTROL

• Funcționare: pornire și oprire automată în funcție de cerere.
• Protecție împotriva lipsei de apă: da.
• Presiune de pornire: 1,5 bar.
• Reglarea presiunii de conectare: nu.
• Presiune maximă: 10 bar.
• Alimentare: 230 V monofazat ±10 %.
• Frecvență: 50/60 Hz.
• Intensitate maximă: 10 A.
• Putere maximă a pompei: 1,1 kW.
• Temperatură maximă: 60 °C.
• Protecție: IP65.
• Manometru: da.
• Conexiune: 1".
• Indicatoare luminoase de funcționare: da.
• Buton de rearmare: da.

Grup de presiune Ebara pentru alimentare automată cu apă

Ebara COMPACT BM/15G WATERCONTROL combină o pompă multietajată de 1,5 CP cu reglare electronică automată, oferind o soluție compactă pentru instalații care trebuie să crească presiunea sau să distribuie apă dintr-un rezervor.

Curba sa hidraulică permite atingerea a până la 7,2 m³/h, iar construcția cu corp din fontă, manta AISI 304 și arbore inoxidabil este orientată spre asigurarea robusteții în aplicații cu apă curată. WATERCONTROL automatizează pornirea și oprirea, include manometru și protejează împotriva lipsei de apă, simplificând utilizarea zilnică a grupului.

Datorită performanțelor sale, este deosebit de potrivit pentru presurizare domestică, locuințe unifamiliale, irigarea grădinilor și alte aplicații de alimentare cu apă curată care se încadrează în curba sa de debit și presiune.
