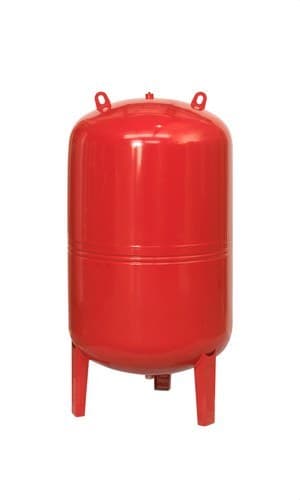

Vas de expansiune cu membrană Ibaiondo 500 CMF 1"

Vasul de expansiune Ibaiondo 500 CMF, referința 04500351, este conceput pentru a absorbi variațiile de volum ale fluidului în sisteme închise de încălzire și climatizare. Are o capacitate de 500 litri, presiune maximă de lucru de 6 bar și racord inferior de 1 inch.

Formatul său vertical cu picioare facilitează instalarea pe pardoseală și este deosebit de potrivit pentru instalații de mare capacitate. Rezervorul este fabricat din oțel, include o membrană fixă, nerecambiabilă și dispune de valvă de umflare pentru verificarea și reglarea presiunii de preîncărcare.

Vas de expansiune de 500 litri pentru încălzire și climatizare

În timpul funcționării unei instalații de încălzire sau climatizare, schimbările de temperatură provoacă variații ale volumului fluidului din circuit. Vasul de expansiune permite absorbția acestor variații și ajută la menținerea presiunii sistemului în limitele prevăzute pentru instalație.

Modelul Ibaiondo 500 CMF este destinat în mod specific circuitelor închise. Capacitatea sa de 500 litri permite utilizarea în instalații unde este necesar un volum mare de expansiune, întotdeauna în funcție de dimensionarea realizată pentru fiecare sistem.

Presiune maximă de lucru de 6 bar

Vasul este pregătit să funcționeze la o presiune maximă de lucru de 6 bar. În timpul fabricației este supus unei presiuni de probă de 9 bar, conform specificațiilor stabilite de Ibaiondo.

Presiunea de preîncărcare din fabrică este de 1,5 bar, iar gazul utilizat pentru preîncărcare este aerul. Această presiune trebuie verificată și, atunci când este necesar, ajustată în funcție de caracteristicile instalației înainte de punerea în funcțiune.

Membrană fixă nerecambiabilă

Modelul 500 CMF include o membrană nerecambiabilă conformă cu norma EN 13831. Membrana separă fluidul din circuit de camera de aer preîncărcată și permite compensarea variațiilor de volum care apar în timpul funcționării sistemului.

Acest model este destinat instalațiilor de încălzire și climatizare, iar membrana sa este clasificată de producător ca nepotrivită pentru apă potabilă. Prin urmare, nu trebuie confundat cu vasele de expansiune specifice instalațiilor de apă caldă menajeră.

Racord inferior de 1 inch

Racordul hidraulic este situat în partea inferioară a vasului și are dimensiunea de 1 inch. Această configurație permite integrarea rezervorului în circuit respectând schema hidraulică și indicațiile corespunzătoare de montaj.

Vasul include și o valvă de umflare, care permite verificarea presiunii camerei de aer și efectuarea operațiunilor de întreținere necesare.

Construcție verticală cu picioare

Ibaiondo 500 CMF are un design vertical cu picioare de sprijin, conceput pentru amplasarea direct pe o suprafață stabilă. Acest format este deosebit de practic pentru rezervoarele de mare capacitate, deoarece oferă stabilitate și facilitează racordarea hidraulică din zona inferioară.

Corpul este fabricat din oțel și are un finisaj exterior prin vopsea de culoare roșie, caracteristic gamei CMF pentru încălzire și climatizare.

Dimensiunile Ibaiondo 500 CMF

Vasul de expansiune are un diametru aproximativ de 750 milimetri și o înălțime totală de 1.445 milimetri. Greutatea sa este de aproximativ 63 kilograme.

Aceste dimensiuni trebuie luate în considerare la alegerea amplasamentului, lăsând spațiul necesar pentru instalare, racordare și operațiunile ulterioare de întreținere.

Interval de temperatură

Conform fișei tehnice Ibaiondo, vasul este pregătit să funcționeze în sisteme cu temperaturi cuprinse între -10 și 100 grade Celsius, în limitele condițiilor de presiune și funcționare stabilite de producător.

Fabricat conform normativelor pentru echipamente sub presiune

Vasul de expansiune Ibaiondo 500 CMF este fabricat conform Directivei 2014/68/UE privind echipamentele sub presiune. Gama CMF dispune, de asemenea, de certificare pentru vase de expansiune proiectate conform normei EN 13831.

Ibaiondo oferă pentru această gamă o garanție de 3 ani, conform documentației tehnice actuale a producătorului.

Caracteristici tehnice ale Ibaiondo 500 CMF

• Marcă: Ibaiondo.
• Referință: 04500351.
• Model: 500 CMF.
• Tip produs: vas de expansiune cu membrană.
• Aplicație: sisteme închise de încălzire și climatizare.
• Capacitate: 500 litri.
• Presiune maximă de lucru: 6 bar.
• Presiune de probă: 9 bar.
• Presiune de preîncărcare din fabrică: 1,5 bar.
• Gaz de preîncărcare: aer.
• Membrană: fixă și nerecambiabilă.
• Norma membranei: EN 13831.
• Adecvat pentru apă potabilă: nu.
• Racord apă: 1 inch.
• Poziția racordului: inferioară.
• Material rezervor: oțel.
• Temperatura sistemului: între -10 și 100 grade Celsius.
• Diametru: 750 milimetri.
• Înălțime: 1.445 milimetri.
• Greutate: aproximativ 63 kilograme.
• Instalare: vertical, pe picioare.
• Valvă de umflare: inclusă.
• Finisaj exterior: vopsea de culoare roșie.
• Directivă de fabricație: 2014/68/UE.
• Garanția producătorului: 3 ani.

Vas de expansiune de mare capacitate pentru circuite închise

Cu 500 litri capacitate, presiune maximă de 6 bar și construcție verticală cu racord inferior, Ibaiondo 500 CMF este conceput special pentru instalații de încălzire și climatizare care necesită un vas de expansiune de volum mare.

Corpul din oțel, membrana fixă, preîncărcarea din fabrică de 1,5 bar și dimensiunile de 750 milimetri diametru și 1.445 milimetri înălțime completează o soluție proiectată special pentru controlul expansiunii fluidului în circuite închise de mari dimensiuni.
