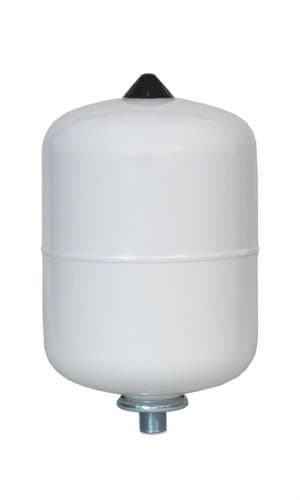

Vas de expansiune 24 CMR-8 3/4" ACS

Vasul de expansiune Ibaiondo 24 CMR, referința 01025082, este un vas de expansiune cu membrană de 24 litri, proiectat special pentru sisteme deschise de apă caldă menajeră (ACM). Funcția sa este de a absorbi creșterea de volum pe care o suferă apa la încălzire, ajutând la controlul variațiilor de presiune ale instalației și la protejarea componentelor acesteia.

Acest model funcționează la o presiune maximă de serviciu de 8 bar, este livrat cu o preîncărcare de aer din fabrică de 3 bar și dispune de o conexiune de apă filetată de 3/4". Spre deosebire de modelele CMR de capacitate mai mică, 24 CMR include un capac înșurubat din oțel inoxidabil și o membrană înlocuibilă, adecvată pentru apă potabilă.

Vas de expansiune de 24 litri pentru ACM

Ibaiondo 24 CMR este dezvoltat pentru instalații de apă caldă menajeră în circuit deschis. Când temperatura apei crește, crește și volumul acesteia. Vasul preia o parte din această expansiune și comprimă aerul din camera sa, reducând creșterea de presiune care s-ar produce într-o instalație fără vas de expansiune.

Când temperatura scade, presiunea stocată în camera de aer favorizează revenirea apei în circuit, compensând variațiile de volum specifice funcționării sistemului.

Capacitate de 24 litri

Capacitatea nominală a vasului este de 24 litri. Dimensionarea corectă a vasului de expansiune trebuie realizată ținând cont de volumul total de apă al instalației, presiunea de alimentare, presiunea de setare a supapei de siguranță și temperaturile de funcționare.

O selecție adecvată permite menținerea presiunilor în limitele prevăzute și reducerea acționărilor inutile ale supapei de siguranță.

Presiune maximă de serviciu de 8 bar

Modelul 24 CMR are o presiune maximă de serviciu de 8 bar. Ibaiondo indică în mod expres această valoare pentru referința 01025082, diferențiindu-l de alte vase CMR fără picioare, de capacitate mai mică, care pot funcționa la 10 bar.

Presiunea de funcționare a instalației nu trebuie să depășească în niciun caz presiunea maximă indicată pe plăcuța vasului.

Preîncărcare din fabrică de 3 bar

Vasul este livrat din fabrică cu o preîncărcare de aer de 3 bar. Această presiune poate necesita ajustare în timpul punerii în funcțiune pentru a se adapta condițiilor reale ale instalației.

Verificarea și modificarea preîncărcării trebuie realizate cu vasul corect izolat și fără presiune de apă asupra membranei, respectând instrucțiunile de instalare și întreținere Ibaiondo.

Membrană înlocuibilă, adecvată pentru apă potabilă

Documentația tehnică actuală Ibaiondo stabilește că modelul 24 CMR PN8 este o excepție în gama CMR fără picioare: încorporează o membrană înlocuibilă conform EN 13831 și adecvată pentru contactul cu apă potabilă.

Această construcție permite înlocuirea membranei atunci când este necesar, evitând nevoia de a înlocui obligatoriu întregul vas din cauza uzurii acestui component.

Capac înșurubat și conexiune din oțel inoxidabil

24 CMR încorporează un capac înșurubat din oțel inoxidabil asociat sistemului său de membrană înlocuibilă. Ibaiondo specifică, de asemenea, o conexiune de apă din oțel inoxidabil pentru acest model.

Conexiunea hidraulică este filetată R 3/4" gaz tată, adecvată pentru integrarea în instalații compatibile de ACM.

Temperatura sistemului de la -10 la +100 °C

Fișa tehnică actuală stabilește un interval de temperatură al sistemului cuprins între -10 și +100 °C. Vasul trebuie instalat și utilizat respectând aceste limite și condițiile stabilite de producător.

Construcție din oțel și finisaj alb

Rezervorul este fabricat din oțel și are un finisaj exterior prin vopsire de culoare albă. Structura este proiectată pentru a suporta presiunile de lucru prevăzute în instalațiile de apă caldă menajeră.

Vasul include, de asemenea, o valvă de umflare care permite verificarea și ajustarea presiunii camerei de aer în timpul instalării și al operațiunilor de întreținere.

Dimensiuni compacte

Ibaiondo 24 CMR are un diametru de 320 mm și o înălțime de 430 mm. Greutatea sa aproximativă este de 4,5 kg.

Este un model fără picioare, astfel încât amplasarea sa trebuie efectuată conform instrucțiunilor de montaj ale producătorului și folosind, după caz, elementele de suport adecvate.

Ajută la reducerea descărcărilor supapei de siguranță

Un vas dimensionat corect absoarbe dilatarea termică a apei și împiedică transformarea creșterii de volum direct într-o creștere excesivă a presiunii.

Acest lucru ajută la reducerea deschiderilor și picurărilor supapei de siguranță provocate de expansiunea apei în timpul ciclurilor de încălzire, diminuând totodată pierderile inutile de apă.

Contribuie la amortizarea variațiilor de presiune

Camera de aer și membrana permit amortizarea variațiilor de presiune produse în timpul funcționării circuitului. Ibaiondo menționează, de asemenea, că integrarea unui vas CMR poate ajuta la reducerea efectelor loviturilor de berbec asociate schimbărilor bruște de debit.

Instalare în sisteme de apă caldă menajeră

24 CMR este indicat pentru instalații de ACM în care este necesară compensarea dilatării termice a apei, cum ar fi instalațiile asociate cu boilere, acumulatoare, sisteme de producere a apei calde și alte circuite sanitare compatibile.

Vasul trebuie selectat în funcție de parametrii hidraulici reali ai fiecărei instalații și montat astfel încât să poată fi inspectat și întreținut corect.

Întreținerea preîncărcării

Presiunea de preîncărcare trebuie verificată periodic pentru a menține funcționarea corectă a vasului. Ibaiondo recomandă verificarea acesteia cu vasul izolat hidraulic și golit de apă, evitând efectuarea măsurătorilor cu presiunea apei acționând asupra membranei.

Intervențiile asupra vasului trebuie realizate întotdeauna cu instalația depresurizată și de personal calificat.

Caracteristici tehnice ale Ibaiondo 24 CMR

• Marcă: Ibaiondo.
• Referință: 01025082.
• Model: 24 CMR.
• Serie: CMR ACM.
• Tip: vas de expansiune cu membrană.
• Aplicație: sisteme deschise de apă caldă menajeră.
• Capacitate: 24 litri.
• Presiune maximă de serviciu: 8 bar.
• Preîncărcare din fabrică: 3 bar.
• Gaz de preîncărcare: aer.
• Temperatura sistemului: -10 la +100 °C.
• Membrană: înlocuibilă.
• Membrană adecvată pentru apă potabilă: da.
• Norma membranei: EN 13831.
• Capac: înșurubat din oțel inoxidabil.
• Conexiune de apă: oțel inoxidabil.
• Filet conexiune: R 3/4" gaz tată.
• Materialul rezervorului: oțel.
• Valvă de umflare: inclusă.
• Finisaj exterior: vopsea albă.
• Diametru: 320 mm.
• Înălțime: 430 mm.
• Greutate: aproximativ 4,5 kg.
• Configurație: model fără picioare.
• Fabricare: conform Directivei privind echipamentele sub presiune 2014/68/UE.
• Garanție indicată în fișa tehnică actuală: 3 ani.

Vas de expansiune compact pentru instalații de ACM

Ibaiondo 24 CMR combină o capacitate de 24 litri, presiune maximă de 8 bar și preîncărcare de 3 bar într-un format compact de Ø320 x 430 mm. Membrana sa înlocuibilă, adecvată pentru apă potabilă, și conexiunea din oțel inoxidabil îl diferențiază de modelele CMR de volum mai mic din aceeași familie.

Este recomandat în special pentru controlul dilatării termice a apei în instalațiile de ACM, ajutând la stabilizarea presiunii circuitului, reducerea descărcărilor supapei de siguranță și protejarea componentelor instalației împotriva variațiilor de presiune.

Important: preîncărcarea din fabrică de 3 bar trebuie verificată și, atunci când este necesar, ajustată la condițiile reale ale instalației. Dimensionarea, montajul și întreținerea trebuie efectuate respectând instrucțiunile Ibaiondo și normele aplicabile.
