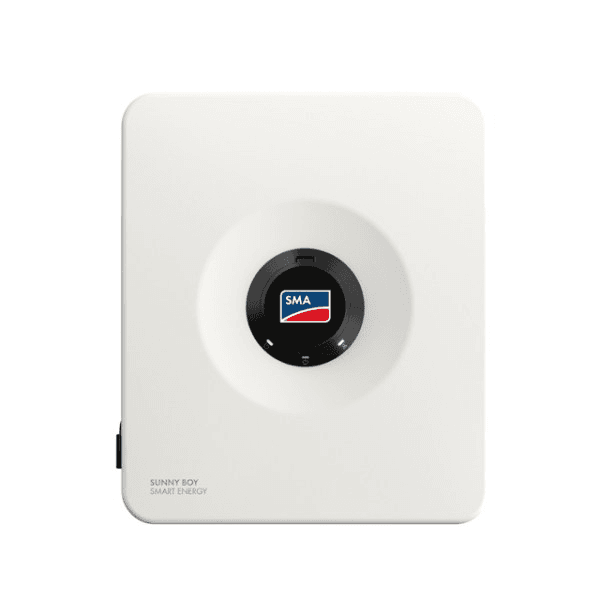

Invertor solar hibrid monofazat 6 kW SMA Sunny Boy Smart Energy

Invertorul solar hibrid monofazat SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 integrează într-un singur echipament funcțiile de invertor fotovoltaic și de baterie, permițând producerea, stocarea și gestionarea energiei solare a unei locuințe. Oferă o putere nominală de ieșire de 6.000 de wați, dispune de 3 trackere independente ale punctului de putere maximă și admite o putere fotovoltaică instalată de până la 12.000 de wați vârf.

Conexiunea sa pentru baterii de înaltă tensiune permite stocarea surplusului fotovoltaic și utilizarea acestuia ulterior, crescând valorificarea energiei generate de instalație. În plus, încorporează funcții avansate de gestionare a energiei, optimizare a producției, monitorizare și alimentare de urgență, făcând parte din ecosistemul SMA Home Energy Solution.

Invertor hibrid doi în unu pentru energie solară și stocare

Sunny Boy Smart Energy combină în același dispozitiv un invertor fotovoltaic și un invertor de baterie. Energia provenită de la modulele solare poate fi convertită direct în curent alternativ pentru alimentarea consumatorilor din locuință sau injectată în rețea, putând fi folosită și pentru încărcarea unei baterii compatibile.

Atunci când instalația are nevoie de energie stocată, invertorul transformă curentul continuu furnizat de baterie în curent alternativ compatibil cu instalația electrică.

SMA permite utilizarea acestui model ca invertor hibrid, invertor fotovoltaic sau invertor de baterie, oferind flexibilitate atât pentru instalații noi, cât și pentru diferite configurații de stocare a energiei.

Putere nominală de 6 kilowați în monofazat

Modelul SBSE6.0-50 oferă o putere activă nominală de 6.000 de wați la 230 volți și 50 hertzi, cu o putere aparentă maximă de 6.000 de volți-amperi.

Tensiunea nominală de curent alternativ este de 230 sau 240 volți, cu un interval de funcționare cuprins între 184 și 253 volți. Curentul nominal de ieșire este de 26,1 amperi, iar curentul maxim ajunge la 30 de amperi.

Factorul de putere este 1 la puterea nominală și poate fi configurat în intervalul prevăzut de producător pentru a se adapta cerințelor rețelei electrice.

Până la 12 kilowați vârf de putere fotovoltaică

Deși puterea sa nominală de ieșire este de 6 kilowați, Sunny Boy Smart Energy 6.0 admite o putere maximă a modulelor fotovoltaice de 12.000 de wați vârf.

Această capacitate permite supradimensionarea câmpului fotovoltaic față de puterea nominală a invertorului, o strategie care poate favoriza o producție mai mare în orele cu iradiere redusă și poate crește valorificarea anuală a instalației.

3 trackere MPP independente

Invertorul încorporează 3 trackere independente ale punctului de putere maximă, cu o intrare pentru fiecare tracker. Această configurație facilitează instalarea grupurilor de module cu orientări, înclinații sau condiții de producție diferite.

Intrările A și B pot fi configurate pentru funcționare în paralel în condițiile și versiunile de firmware compatibile indicate de SMA.

Interval larg de tensiune fotovoltaică

• Putere fotovoltaică maximă: 12.000 de wați vârf.
• Tensiune maximă de intrare: 600 volți.
• Tensiune minimă de intrare: 60 volți.
• Tensiune de pornire: 66 volți.
• Interval de urmărire a punctului de putere maximă: între 60 și 480 volți.
• Număr de trackere MPP independente: 3.
• Număr de intrări per tracker MPP: 1.
• Curent maxim util per intrare: 15 amperi.
• Curent maxim de scurtcircuit per intrare: 30 amperi.
• Curent maxim de scurtcircuit însumând toate intrările: 60 amperi.

Conexiune pentru baterie de înaltă tensiune

SMA Sunny Boy Smart Energy încorporează o intrare independentă pentru baterie litiu-ion. Intervalul de tensiune admis este cuprins între 90 și 500 volți, astfel încât este proiectat pentru sisteme de stocare de înaltă tensiune compatibile.

SMA specifică faptul că trebuie utilizate numai baterii omologate de producător. Printre soluțiile compatibile se numără SMA Home Storage, precum și anumite baterii de înaltă tensiune de la alți producători incluse în lista de compatibilitate actuală SMA.

Încărcare rapidă a bateriei

Intrarea pentru baterie admite un curent maxim de încărcare și descărcare de 30 de amperi. Pentru modelul SBSE6.0-50, puterea maximă de încărcare ajunge la 10.000 de wați, în timp ce puterea maximă de descărcare indicată este de 6.316 wați.

• Tip de baterie: litiu-ion compatibilă și omologată de SMA.
• Număr de intrări independente pentru baterie: 1.
• Interval de tensiune al bateriei: între 90 și 500 volți.
• Curent maxim de încărcare: 30 de amperi.
• Curent maxim de descărcare: 30 de amperi.
• Curent maxim de scurtcircuit: 55 de amperi.
• Putere maximă de încărcare: 10.000 de wați.
• Putere maximă de descărcare: 6.316 wați.

Alimentare de urgență integrată

Sunny Boy Smart Energy încorporează o funcție de alimentare de urgență manuală care poate fi utilizată în timpul unei întreruperi a rețelei publice pentru a alimenta anumite consumuri folosind energia disponibilă în baterie și în instalația fotovoltaică.

Ieșirea pentru alimentare de urgență oferă o putere nominală de până la 3.680 de wați la 230 volți. Activarea acestui mod se face manual și necesită ca instalația electrică să fie pregătită conform instrucțiunilor SMA.

Backup automat disponibil prin accesorii

Invertorul este, de asemenea, pregătit să facă parte dintr-un sistem de backup automat prin intermediul accesoriilor SMA compatibile. Această funcție necesită hardware suplimentar și nu trebuie confundată cu ieșirea integrată de alimentare de urgență.

Într-o configurație de backup compatibilă, SMA specifică pentru invertor o putere nominală de backup monofazată de până la 7.300 de wați, cu capacitate temporară superioară pentru anumite vârfuri de consum.

Accesoriile de backup disponibile pentru gamă includ soluții precum SMA Backup 1P și SMA Backup 3P, a căror selecție trebuie realizată în funcție de proiectul instalației.

Randament maxim de 98,1 la sută

Sunny Boy Smart Energy atinge un randament maxim de 98,1 la sută, permițând conversia energiei fotovoltaice cu pierderi electrice reduse.

Sistemul utilizează o arhitectură fără transformator și răcire prin convecție naturală, eliminând necesitatea ventilatoarelor în timpul funcționării obișnuite.

Emisiile acustice tipice se situează la aproximativ 35 de decibeli, ceea ce favorizează instalarea sa în medii rezidențiale.

SMA ShadeFix pentru optimizarea producției solare

Invertorul încorporează SMA ShadeFix, tehnologia integrată SMA de gestionare a umbrelor. Această funcție analizează comportamentul câmpului fotovoltaic și optimizează punctul de funcționare al modulelor atunci când există umbre parțiale sau alte condiții care afectează curba de producție.

Funcția este integrată direct în software-ul invertorului și nu necesită optimizatoare individuale instalate pe fiecare modul pentru a-și îndeplini funcția de gestionare a punctului de putere maximă.

SMA ArcFix pentru detectarea arcurilor electrice

Sunny Boy Smart Energy încorporează SMA ArcFix, un sistem de detectare a arcurilor electrice în curent continuu. Dispozitivul supraveghează instalația fotovoltaică și poate opri injectarea de energie atunci când identifică condițiile asociate unui arc electric.

Această funcție face parte din protecțiile integrate de SMA pentru a crește siguranța operațională a instalației fotovoltaice.

Protecții electrice integrate

Invertorul încorporează diferite sisteme interne de supraveghere și protecție pentru instalația fotovoltaică, baterie și conexiunea la rețea.

• Dispozitiv de deconectare pe partea de intrare.
• Detectarea arcului electric prin SMA ArcFix.
• Monitorizarea defectelor la pământ.
• Monitorizarea rețelei electrice.
• Protecție împotriva polarității inverse în curent continuu.
• Capacitate față de scurtcircuite în curent alternativ.
• Unitate de monitorizare a curentului rezidual sensibilă la toate curenții.
• Clasa de protecție electrică I.
• Categorie de supratensiune III în rețea.
• Categorie de supratensiune II în baterie și câmp fotovoltaic.

De asemenea, admite adăugarea externă a protecției împotriva supratensiunilor în curent continuu de tip II, cu monitorizare prin soluții compatibile.

Monitorizare și gestionare inteligentă a energiei

SBSE6.0-50 încorporează diferite interfețe de comunicare care permit supravegherea producției fotovoltaice, a bateriei și a fluxurilor energetice ale sistemului.

Dispune de conectivitate Wi-Fi și Ethernet și poate fi integrat cu platforme și dispozitive din ecosistemul SMA, inclusiv Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter și Sunny Home Manager.

Interfețe și protocoale de comunicare

• Wi-Fi: integrat.
• Ethernet: integrat, cu 2 porturi.
• Comunicare cu bateria prin CAN: integrată.
• RS-485: integrat.
• Modbus SMA și SunSpec: compatibil.
• Modbus RTU: compatibil.
• SMA Speedwire și Webconnect: compatibile.
• SMA Battery Interface: integrată.
• Ieșire digitală: 1 ieșire prin releu multifuncțional compatibilă cu funcția SG Ready.

Poate funcționa ca System Manager

În instalațiile care utilizează un SMA Energy Meter, Sunny Boy Smart Energy poate funcționa ca System Manager, acționând ca echipament central pentru gestionarea energiei locuinței.

În această configurație poate gestiona fluxurile energetice ale sistemului, integra producția fotovoltaică și bateria și gestiona până la 3 echipamente Sunny Boy Smart Energy cu baterie într-o instalație compatibilă.

Atunci când instalația include Sunny Home Manager, acest dispozitiv preia funcțiile centrale de gestionare a energiei, iar invertoarele sunt integrate ca echipamente subordonate.

Integrare cu pompă de căldură și mobilitate electrică

Ecosistemul SMA permite integrarea invertorului cu alți consumatori și producători de energie ai locuinței, precum pompe de căldură și soluții de încărcare pentru vehicule electrice.

Combinat cu componentele corespunzătoare de gestionare a energiei, sistemul poate coordona energia solară disponibilă, stocarea și diferitele consumuri pentru a crește valorificarea locală a producției fotovoltaice.

Protecție IP65 pentru interior și exterior

Invertorul dispune de un grad de protecție IP65 conform IEC 60529 și este proiectat pentru instalare atât în interior, cât și în exterior, cu respectarea condițiilor de montaj specificate de SMA.

Intervalul său de temperatură de funcționare este cuprins între -25 și 60 de grade Celsius, cu reducerea puterii atunci când condițiile termice o impun.

Poate funcționa la o altitudine de până la 3.000 de metri deasupra nivelului mării și admite o umiditate relativă de până la 100 la sută în condițiile definite de producător.

Dimensiuni și greutate

SMA Sunny Boy Smart Energy 6.0 are un format compact pentru un invertor care integrează atât electronica fotovoltaică, cât și gestionarea bateriei.

• Lățime: 500 milimetri.
• Înălțime: 586 milimetri.
• Adâncime: 236 milimetri.
• Greutate: 17,5 kilograme.
• Răcire: convecție naturală.
• Emisii acustice tipice: 35 de decibeli.
• Grad de protecție: IP65.

Caracteristici tehnice ale SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Marcă: SMA Solar.
• Gamă: Sunny Boy Smart Energy.
• Referință: SBSE6.0-50.
• Tip de produs: invertor solar hibrid monofazat.
• Funcții: invertor fotovoltaic și invertor de baterie.
• Putere nominală de ieșire: 6.000 de wați.
• Putere aparentă maximă: 6.000 de volți-amperi.
• Tensiune nominală de ieșire: 230 sau 240 volți.
• Interval de tensiune în curent alternativ: între 184 și 253 volți.
• Frecvența rețelei: 50 sau 60 hertzi.
• Curent nominal de ieșire: 26,1 amperi.
• Curent maxim de ieșire: 30 de amperi.
• Randament maxim: 98,1 la sută.
• Putere fotovoltaică maximă: 12.000 de wați vârf.
• Tensiune fotovoltaică maximă: 600 volți.
• Interval de tensiune MPP: între 60 și 480 volți.
• Tensiune minimă de intrare: 60 volți.
• Tensiune de pornire: 66 volți.
• Număr de trackere MPP independente: 3.
• Curent maxim util per intrare fotovoltaică: 15 amperi.
• Curent maxim de scurtcircuit per intrare: 30 de amperi.
• Intrare independentă pentru baterie: 1.
• Tehnologie de baterie: litiu-ion omologată de SMA.
• Interval de tensiune al bateriei: între 90 și 500 volți.
• Curent maxim de încărcare: 30 de amperi.
• Curent maxim de descărcare: 30 de amperi.
• Putere maximă de încărcare a bateriei: 10.000 de wați.
• Putere maximă de descărcare a bateriei: 6.316 wați.
• Alimentare de urgență integrată: da.
• Putere nominală de alimentare de urgență: 3.680 de wați.
• Activare alimentare de urgență: manuală.
• Backup automat: disponibil prin hardware SMA suplimentar compatibil.
• SMA ShadeFix: integrat.
• SMA ArcFix: integrat.
• Monitorizare a curentului rezidual: integrată.
• Wi-Fi: integrat.
• Ethernet: integrat.
• Număr de porturi Ethernet: 2.
• RS-485: integrat.
• Comunicare CAN cu bateria: integrată.
• Modbus: compatibil.
• SMA Speedwire și Webconnect: compatibile.
• Ieșire digitală: 1 releu multifuncțional compatibil cu SG Ready.
• Grad de protecție: IP65.
• Clasa de protecție electrică: clasa I.
• Răcire: convecție naturală.
• Topologie: fără transformator.
• Temperatură de funcționare: între -25 și 60 de grade Celsius.
• Altitudine maximă de funcționare: 3.000 de metri.
• Lățime: 500 milimetri.
• Înălțime: 586 milimetri.
• Adâncime: 236 milimetri.
• Greutate: 17,5 kilograme.

Invertor hibrid pentru maximizarea autoconsumului solar

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 concentrează generarea fotovoltaică, stocarea și gestionarea energiei într-un singur invertor monofazat. Cei 3 trackere MPP permit proiectarea unor câmpuri solare cu orientări diferite, iar capacitatea de conectare a până la 12.000 de wați vârf de module oferă flexibilitate în dimensionarea instalației.

Conexiunea pentru baterie de înaltă tensiune, randamentul maxim de 98,1 la sută, funcțiile SMA ShadeFix și SMA ArcFix, alimentarea de urgență și conectivitatea integrată transformă Sunny Boy Smart Energy în nucleul unei instalații fotovoltaice rezidențiale pregătite să valorifice atât producția solară instantanee, cât și energia stocată.
