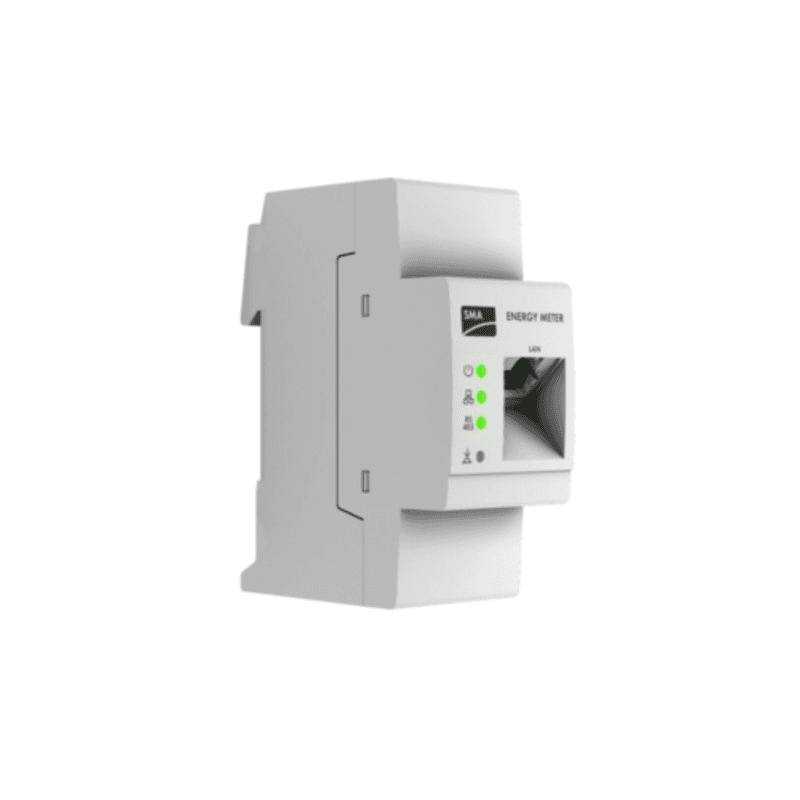

Contor de energie (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 este un contor de energie inteligent conceput pentru a înregistra rapid și precis fluxurile electrice ale instalațiilor fotovoltaice și ale sistemelor de management energetic SMA. Această versiune include un transformator de curent de 63 A și permite transmiterea valorilor măsurate prin Ethernet în rețeaua locală, facilitând monitorizarea consumului din rețea, a energiei injectate și a producției fotovoltaice.

Datorită măsurării bidirecționale, SMA EM-1CT63A-21 poate determina atât energia importată din rețea, cât și energia livrată în rețea. Aceste informații pot fi utilizate în ecosistemul SMA pentru a optimiza managementul energetic, a crește utilizarea energiei fotovoltaice și a realiza funcții de reglare compatibile cu echipamentele instalate.

Măsurare prin transformator de curent de 63 A

SMA EM-1CT63A-21 realizează măsurarea prin intermediul unui transformator de curent, inclus standard cu echipamentul. Această versiune dispune de o conexiune CT și este orientată către aplicații monofazate cu o limită de curent de până la 63 A.

Spre deosebire de alte contoare cu conexiune directă, SMA Energy Meter CT înregistrează curentul prin transformatorul corespunzător. Această configurație facilitează integrarea în tablouri electrice și permite măsurarea fără a face să circule direct prin contor întregul curent al instalației.

Măsurare bidirecțională pentru instalații fotovoltaice

SMA Energy Meter CT permite înregistrarea fluxurilor de energie în ambele direcții. Astfel, poate fi utilizat pentru a cunoaște puterea consumată din rețeaua electrică și puterea fotovoltaică injectată în rețea.

Poate fi utilizat și ca contor de producție fotovoltaică și poate contribui la integrarea producției invertoarelor altor producători în anumite sisteme de management energetic SMA compatibile.

Comunicare prin Ethernet

Contorul include o interfață Ethernet pentru transmiterea valorilor înregistrate prin rețeaua locală. Nu dispune de conexiune WiFi, astfel că integrarea cu celelalte componente ale sistemului se realizează prin cablu de rețea.

Comunicarea rapidă a valorilor electrice permite sistemelor SMA compatibile să dispună de informații actualizate pentru monitorizare și management energetic. Producătorul prevede cicluri de măsurare de 1000 ms și 200 ms.

Compatibil cu sisteme de management energetic SMA

SMA EM-1CT63A-21 este conceput pentru integrarea în instalații cu sisteme de management SMA. Poate fi utilizat împreună cu Sunny Home Manager 2.0 și cu soluții System Manager compatibile, oferind valorile necesare pentru supravegherea și gestionarea fluxurilor energetice ale instalației.

SMA include acest contor și printre componentele compatibile pentru anumite configurații de zero export. În aceste sisteme, informațiile furnizate de contor permit sistemului de reglare să cunoască în timp real schimbul de energie la punctul de conectare la rețea.

Instalare compactă pe șină DIN

Echipamentul este conceput pentru instalare pe șină DIN în interiorul unui tablou electric sau al unui dulap de contoare. Dimensiunile sale sunt de doar 35 x 88 x 65 mm și ocupă două module pe șina DIN, facilitând integrarea chiar și în tablouri cu spațiu limitat.

Modelul EM-1CT63A-21 are o greutate de aproximativ 0,2 kg și este pregătit să funcționeze la temperaturi ambientale cuprinse între -25 și +55 °C.

Precizie și consum redus

SMA Energy Meter CT oferă o precizie de măsurare de până la ≤ 2 % și admite un curent maxim de 63 A prin transformatorul furnizat. Consumul propriu maxim este de ≤ 2 W, contribuind la menținerea redusă a consumului auxiliar al sistemului de monitorizare.

Tensiunea nominală de funcționare este cuprinsă între 85 și 250 V CA, iar frecvențele de rețea admise sunt de 50 sau 60 Hz, cu o toleranță de ±5 %.

Caracteristici tehnice ale SMA EM-1CT63A-21

• Marcă: SMA Solar.
• Referință: EM-1CT63A-21.
• Gamă: SMA Energy Meter CT.
• Tip: contor de energie inteligent / Smart Meter.
• Aplicație: măsurare și management energetic în instalații fotovoltaice.
• Număr de transformatoare de curent incluse: 1.
• Limită de curent: maxim 63 A.
• Tip de măsurare: prin transformator de curent.
• Măsurare bidirecțională: da.
• Tensiune nominală: 85-250 V CA.
• Frecvență: 50/60 Hz (±5 %).
• Consum propriu maxim: ≤ 2 W.
• Precizie de măsurare: ≤ 2 %.
• Cicluri de măsurare: 1000 ms / 200 ms.
• Interfață de comunicare: Ethernet.
• WiFi: nu.
• Montaj: șină DIN în tablou electric sau dulap de contoare.
• Spațiu necesar pe șina DIN: 2 module.
• Dimensiuni: 35 x 88 x 65 mm.
• Greutate: aproximativ 0,2 kg.
• Temperatură ambientală de funcționare: -25 până la +55 °C.
• Temperatură de transport și depozitare: -25 până la +70 °C.
• Altitudine maximă de funcționare: 2000 m deasupra nivelului mării.
• Grad de protecție: IP20.
• Clasă de protecție: II.
• Categorie de supratensiune: CAT III.
• Garanția producătorului: 2 ani.

Conținutul livrării

Conform documentației SMA, livrarea EM-1CT63A-21 include SMA Energy Meter CT, un transformator de curent de 63 A, conectorul pentru intrarea de tensiune, conectorul pentru transformatorul de curent și documentația de instalare.

Măsurare pentru optimizarea autoconsumului fotovoltaic

Informațiile furnizate de SMA EM-1CT63A-21 permit cunoașterea modului în care circulă energia între instalația fotovoltaică, consumatori și rețeaua electrică. Integrat într-un sistem SMA compatibil, aceste date pot fi utilizate pentru optimizarea autoconsumului, monitorizarea energiei achiziționate sau injectate și coordonarea strategiilor de management energetic.

Formatul său compact pentru șină DIN, comunicarea Ethernet, măsurarea bidirecțională și transformatorul de curent de 63 A inclus fac din SMA Energy Meter CT EM-1CT63A-21 o soluție dedicată instalațiilor monofazate care trebuie să integreze măsurarea energiei în ecosistemul SMA.

Important: instalarea și punerea în funcțiune a contorului trebuie realizate de personal calificat și în conformitate cu instrucțiunile și cerințele de siguranță stabilite de SMA.
