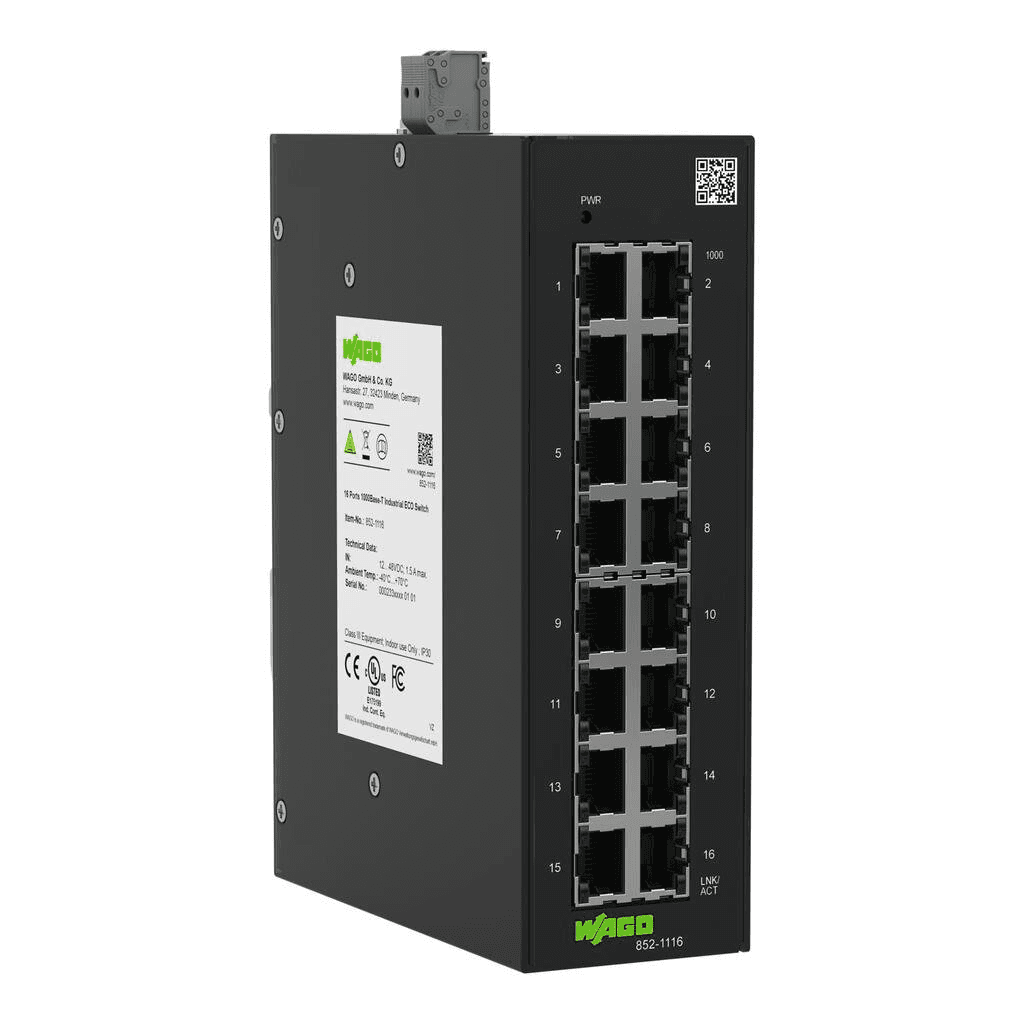

Switch Industrial-ECO cu 16 porturi

WAGO Industrial-ECO-Switch 852-1116 este un switch Ethernet industrial negestionat cu 16 porturi RJ45 Gigabit Ethernet, conceput pentru a crea rețele de comunicații fiabile în mașini, tablouri electrice și sisteme de automatizare. Porturile sale acceptă 10/100/1000BASE-T cu autonegociere și Auto-MDI/MDIX, permițând o punere în funcțiune simplă, fără a fi necesară o configurare prealabilă.

Echipamentul include alimentare redundantă de 12 până la 48 VDC, contact de alarmă configurabil prin comutator DIP, indicatoare LED de stare și o carcasă metalică din aluminiu pregătită pentru montaj pe șină DIN de 35 mm. Intervalul extins de funcționare de -40 până la +70 °C și rezistența la vibrații și șocuri îl transformă într-o soluție deosebit de potrivită pentru rețele Ethernet în medii industriale.

Switch Ethernet industrial negestionat cu 16 porturi

Referința WAGO 852-1116 dispune de 16 interfețe Ethernet RJ45, oferind o densitate ridicată de conexiuni într-un singur echipament.

Fiind un switch negestionat, nu necesită programare sau configurare de rețea pentru a începe să funcționeze. Este suficientă alimentarea și conectarea dispozitivelor Ethernet compatibile, facilitând crearea de rețele industriale mici și medii.

16 porturi Gigabit Ethernet

Cele 16 porturi de cupru sunt compatibile cu principalele viteze Ethernet utilizate în automatizare:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Toate porturile includ autonegociere, astfel încât switch-ul detectează automat viteza de transmisie compatibilă cu dispozitivul conectat.

Auto-MDI/MDIX pe toate porturile

Funcția Auto-MDI/MDIX identifică automat liniile de transmisie și recepție ale cablului Ethernet.

Această caracteristică simplifică cablarea, eliminând necesitatea de a distinge între conexiuni directe sau încrucișate la dispozitivele compatibile, favorizând o funcționare practic plug-and-play.

Comutare Store-and-Forward fără blocare

WAGO 852-1116 utilizează tehnologia de comutare Store-and-Forward și arhitectură non-blocking.

Switch-ul primește și verifică cadrele înainte de a le retransmite către portul de destinație, iar arhitectura sa permite gestionarea comunicațiilor între porturi fără a introduce limitările specifice unei matrici de comutare blocante.

Tabel pentru până la 8.000 de adrese MAC

Echipamentul include un tabel intern capabil să gestioneze până la 8.000 de adrese MAC.

Această capacitate permite învățarea dispozitivelor conectate la fiecare port și direcționarea cadrelor Ethernet către destinația corespunzătoare din rețea.

Compatibil cu Jumbo Frames de până la 10.000 de bytes

Switch-ul acceptă Jumbo Frames de până la 10.000 de bytes, facilitând transportul cadrelor Ethernet de dimensiuni mai mari atunci când dispozitivele conectate și aplicația sunt, de asemenea, compatibile cu această funcționalitate.

Energy Efficient Ethernet

WAGO 852-1116 respectă standardul IEEE 802.3az Energy Efficient Ethernet.

Această tehnologie permite reducerea consumului de energie asociat legăturilor Ethernet atunci când activitatea de transmisie este redusă, adaptând funcționarea interfețelor la sarcina reală a rețelei.

Prioritizarea traficului Ethernet

Echipamentul este compatibil cu IEEE 802.1p pentru prioritizarea pachetelor Ethernet.

WAGO specifică, de asemenea, prioritizarea pachetelor corespunzătoare protocolului PROFINET, EtherType 0x8892, o caracteristică deosebit de utilă în rețelele de automatizare unde anumite date trebuie să primească un tratament prioritar.

Controlul fluxului IEEE 802.3x

Compatibilitatea cu IEEE 802.3x Flow Control permite gestionarea situațiilor de congestie în comunicațiile Ethernet full-duplex prin mecanisme de control al fluxului între echipamente compatibile.

Alimentare de la 12 la 48 VDC

Industrial-ECO-Switch dispune de un interval larg de alimentare de 12 până la 48 VDC, cu o toleranță de ±15 %.

Această flexibilitate facilitează integrarea sa în tablouri de automatizare care funcționează cu diferite tensiuni continue industriale.

Consumul maxim specificat de WAGO este de:

• Putere maximă: 14 W.
• Curent maxim: 1.500 mA.

Alimentare redundantă

WAGO 852-1116 încorporează o intrare de alimentare redundantă, crescând disponibilitatea rețelei atunci când instalația utilizează două surse de alimentare configurate corespunzător.

În sistemele în care continuitatea comunicațiilor este importantă, această posibilitate permite proiectarea unei alimentări cu toleranță mai mare la defecte.

Protecție împotriva supratensiunii și inversării polarității

Electronica integrează protecție împotriva supratensiunii și tensiunii inverse, ajutând la protejarea switch-ului împotriva anumitor condiții electrice incorecte la intrarea de alimentare.

Contact de alarmă configurabil

Echipamentul dispune de un contact de alarmă configurabil prin comutator DIP, oferind un semnal suplimentar pentru supravegherea anumitor incidente.

Împreună cu alimentarea redundantă și indicatoarele LED, acest contact crește posibilitățile de diagnostic ale switch-ului în cadrul tabloului de automatizare.

Indicatoare LED de stare

Panoul frontal include indicatoare LED pentru verificarea rapidă a stării echipamentului și a conexiunilor sale.

• PWR verde: indică prezența alimentării.
• 1000 verde pe port: indică funcționarea la 1.000 Mbps.
• LNK/ACT verde pe port: indică legătura și activitatea de transmisie a datelor.

Aceste indicatoare facilitează punerea în funcțiune și localizarea vizuală a eventualelor probleme de conexiune.

Cablu Ethernet Cat. 5e sau superior

Pentru comunicațiile Ethernet prin cupru, WAGO specifică cablu de categorie Cat. 5e sau superioară.

Lungimea maximă admisă pe legătură este de 100 de metri, conform condițiilor obișnuite ale rețelelor Ethernet pe cupru.

Montaj pe șină DIN de 35 mm

Switch-ul este pregătit pentru montaj pe șină DIN de 35 mm, facilitând integrarea sa directă în tablouri electrice și dulapuri de automatizare.

Formatul său industrial concentrează cele 16 porturi Gigabit într-un echipament de doar 50 mm lățime, optimizând spațiul disponibil pe șină.

Carcasă industrială din aluminiu

Carcasa este fabricată din aluminiu cu finisaj negru metalizat.

Echipamentul are următoarele dimensiuni:

• Lățime: 50 mm.
• Înălțime: 160 mm.
• Adâncime: 120 mm.
• Greutate: aproximativ 934 g.

Interval extins de temperatură de la -40 la +70 °C

Una dintre principalele caracteristici ale modelului 852-1116 este intervalul extins de temperatură de funcționare.

• Temperatură de funcționare: -40 până la +70 °C.
• Temperatură de depozitare: -40 până la +80 °C.
• Umiditate relativă maximă: 95 %, fără condens.

Acest interval larg permite utilizarea sa în tablouri și aplicații industriale supuse unor condiții de mediu mai exigente decât cele ale echipamentelor de rețea convenționale.

Protecție IP30

Switch-ul dispune de grad de protecție IP30.

Din acest motiv, este destinat în principal instalării în interior și în cadrul tablourilor sau carcaselor adecvate atunci când mediul necesită o protecție superioară împotriva prafului, umidității sau apei.

Rezistent la vibrații și șocuri

WAGO specifică rezistență mecanică conform următoarelor norme:

• Vibrații: IEC 60068-2-6.
• Șocuri: IEC 60068-2-27.

Aceste caracteristici permit utilizarea echipamentului în medii industriale în care dispozitivele instalate în tablouri electrice pot fi supuse vibrațiilor sau impacturilor mecanice.

Compatibilitate electromagnetică industrială

Echipamentul îndeplinește cerințe de compatibilitate electromagnetică specifice mediilor industriale:

• Imunitate EMC: EN 61000-6-2.
• Emisii EMC: EN 61000-6-4.

Standarde Ethernet compatibile

Documentația tehnică a modelului WAGO 852-1116 specifică compatibilitatea cu:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritizare.

Caracteristici tehnice ale WAGO 852-1116

• Marcă: WAGO.
• Referință: 852-1116.
• Gamă: Industrial-ECO-Switch.
• Tip: switch Ethernet industrial negestionat.
• Număr de porturi: 16.
• Conectori Ethernet: 16 x RJ45.
• Viteze: 10/100/1000 Mbps.
• Interfață Gigabit: 1000BASE-T.
• Autonegociere: da, pe toate porturile.
• Auto-MDI/MDIX: da, pe toate porturile.
• Mod de comutare: Store-and-Forward.
• Arhitectură: non-blocking.
• Tabel MAC: 8.000 de adrese.
• Jumbo Frames: până la 10.000 bytes.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritizare: IEEE 802.1p.
• Mediu de transmisie: cablu de cupru Cat. 5e sau superior.
• Lungime maximă cablu pe legătură: 100 m.
• Tensiune de alimentare: 12-48 VDC ±15 %.
• Alimentare redundantă: da.
• Consum maxim: 14 W.
• Curent maxim: 1.500 mA.
• Protecție împotriva supratensiunii: da.
• Protecție împotriva inversării polarității: da.
• Contact de alarmă: da, configurabil prin DIP switch.
• Indicatoare LED: alimentare, viteză Gigabit și legătură/activitate.
• Montaj: șină DIN de 35 mm.
• Material carcasă: aluminiu.
• Culoare: negru metalizat.
• Grad de protecție: IP30.
• Temperatură de funcționare: -40 până la +70 °C.
• Temperatură de depozitare: -40 până la +80 °C.
• Umiditate relativă: până la 95 %, fără condens.
• Rezistență la vibrații: IEC 60068-2-6.
• Rezistență la șocuri: IEC 60068-2-27.
• Lățime: 50 mm.
• Înălțime: 160 mm.
• Adâncime: 120 mm.
• Greutate: 934 g.
• Marcaj: CE.
• Omologare UL: UL 61010-2-201.
• GTIN: 4066966625127.

Switch Gigabit industrial pentru tablouri de automatizare

WAGO Industrial-ECO-Switch 852-1116 permite concentrarea a până la 16 conexiuni Gigabit Ethernet într-un echipament compact, cu montaj pe șină DIN și fără necesitatea configurării, fiind deosebit de potrivit pentru mașini, sisteme de automatizare și rețele industriale mici și medii.

Cele 16 porturi 10/100/1000BASE-T, alimentarea redundantă, contactul de alarmă, Energy Efficient Ethernet, prioritizarea IEEE 802.1p și intervalul de funcționare de la -40 la +70 °C combină ușurința instalării cu caracteristici orientate specific către mediul industrial.
