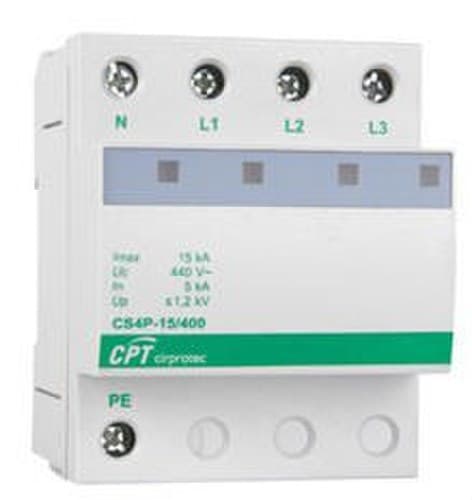

Protector supratensiune Tip 2 4P 15kA

Cirprotec CS4P-15/400, referința 77705428, este un protector împotriva supratensiunilor tranzitorii Tip 2, conceput pentru a proteja instalațiile electrice trifazate de 230/400 V împotriva vârfurilor de tensiune induse de descărcări atmosferice sau de manevrele din rețea. Dispune de 4 poli, configurație internă 4+0 și un curent maxim de descărcare Imax de 15 kA, oferind o soluție compactă pentru montaj în tablouri electrice pe șină DIN.

Acest dispozitiv de protecție împotriva supratensiunilor (DPS) face parte din gama CS de la Cirprotec și are un design monobloc de 4 module DIN. Este recomandat în special pentru rețele TNS și oferă protecție în modurile L-PE și N-PE. Indicatorul LED permite verificarea vizuală a stării protectorului în timpul operațiunilor de inspecție și întreținere.

Caracteristici principale ale Cirprotec CS4P-15/400

• Protector împotriva supratensiunilor tranzitorii.
• Referință Cirprotec: 77705428.
• Model: CS4P-15/400.
• Clasificare conform EN 61643-11: Tip 2.
• Clasificare conform IEC 61643-11: Clasa II.
• Configurație internă: 4+0.
• Număr de poli: 4.
• Tensiune nominală: 230/400 V AC.
• Frecvență nominală: 50-60 Hz.
• Curent maxim de descărcare Imax: 15 kA.
• Curent nominal de descărcare In: 5 kA.
• Nivel de protecție Up: ≤1,2 kV.
• Tensiune maximă de serviciu continuu Uc: 275 V AC.
• Format monobloc.
• Instalare pe șină DIN.
• Lățime de 4 module DIN.
• Indicarea stării prin LED.
• Moduri de protecție L-PE / N-PE.
• Configurație de rețea TNS.
• Grad de protecție IP20.

Protecție Tip 2 împotriva supratensiunilor tranzitorii

CS4P-15/400 este clasificat ca DPS Tip 2 / Clasa II și este destinat limitării supratensiunilor tranzitorii care pot apărea în instalația electrică ca urmare a descărcărilor atmosferice indirecte, fenomenelor induse sau manevrelor de comutație din rețea.

Funcția sa este de a deriva către pământ energia asociată acestor impulsuri și de a limita tensiunea reziduală care ajunge la echipamentele instalate în aval. În acest fel ajută la protejarea receptoarelor electrice și electronice sensibile și contribuie la reducerea defectelor asociate vârfurilor de tensiune.

Capacitate de descărcare

Protectorul oferă un curent maxim de descărcare Imax de 15 kA cu undă 8/20 µs și un curent nominal de descărcare In de 5 kA. Nivelul său de protecție în tensiune Up este egal sau inferior valorii de 1,2 kV, permițând limitarea supratensiunii care poate ajunge la echipamentele conectate.

Parametru electric Valoare Clasificare EN Tip 2 Clasificare IEC Clasa II Tensiune nominală Un 230/400 V AC Frecvență 50-60 Hz Tensiune maximă de serviciu continuu Uc 275 V AC Curent nominal de descărcare In (8/20 µs) 5 kA Curent maxim de descărcare Imax (8/20 µs) 15 kA Nivel de protecție în tensiune Up ≤1,2 kV Capacitate de scurtcircuit Isccr 10 kA Siguranță prealabilă maximă 63 A gG Timp de răspuns ≤25 ns

Configurație cu 4 poli

Cirprotec 77705428 dispune de o configurație internă 4+0 și 4 poli. Este conceput pentru rețele TNS și funcționează prin modurile de protecție L-PE și N-PE, oferind protecție pentru faze și nul față de conductorul de protecție.

Tensiunea nominală de 230/400 V AC îl face potrivit pentru tablouri electrice trifazate utilizate frecvent în instalații comerciale, terțiare și industriale care necesită protecție Tip 2 împotriva supratensiunilor tranzitorii.

Format monobloc pentru șină DIN

CS4P-15/400 are o construcție monobloc și ocupă 4 module pe șină DIN. Acest design permite integrarea compactă în tablouri electrice de distribuție și centralizarea protecției celor patru linii într-un singur dispozitiv.

Spre deosebire de protectoarele cu cartușe detașabile, acest model utilizează un corp monobloc. Starea dispozitivului poate fi verificată prin sistemul de indicare LED, facilitând inspecțiile periodice ale instalației.

Caracteristici mecanice și de mediu

Caracteristică Valoare Format Monobloc Număr de poli 4 Configurație internă 4+0 Număr de module DIN 4 Configurație de rețea TNS Moduri de protecție L-PE / N-PE Tip de indicare LED Grad de protecție IP20 Material izolant PC + fibră de sticlă Culoare carcasă Gri RAL 7035 Clasă de inflamabilitate UL94 V-0 Secțiune conductor rigid 6 la 35 mm² Secțiune conductor flexibil 6 la 25 mm² Cuplu de strângere 4 Nm Temperatură de funcționare -40 la 85 °C Umiditate de funcționare 5 la 95 %

Instalare și aplicații

Protectorul de supratensiuni Cirprotec CS4P-15/400 este destinat tablourilor electrice de distribuție unde este necesară o protecție Tip 2 împotriva supratensiunilor tranzitorii. Poate fi utilizat în instalații rezidențiale, comerciale, terțiare sau industriale cu caracteristici electrice compatibile cu dispozitivul.

Datorită montajului pe șină DIN, celor patru module de lățime și configurației cu patru poli, permite integrarea simplă a protecției împotriva supratensiunilor în interiorul tabloului electric. Pentru a garanta funcționarea corectă a sistemului, trebuie respectate secțiunile conductorilor, protecțiile prealabile, schemele de conectare și celelalte cerințe definite de Cirprotec.

Normativ

Cirprotec CS4P-15/400 este dezvoltat conform normelor IEC 61643-11 și EN 61643-11 aplicabile dispozitivelor de protecție împotriva supratensiunilor conectate la rețele electrice de joasă tensiune.

Cu un curent maxim de descărcare de 15 kA, nivel de protecție Up ≤1,2 kV, patru poli și format monobloc de 4 module, Cirprotec 77705428 reprezintă o soluție compactă pentru protejarea instalațiilor trifazate împotriva supratensiunilor tranzitorii și pentru ajutarea la conservarea echipamentelor electrice și electronice conectate.
