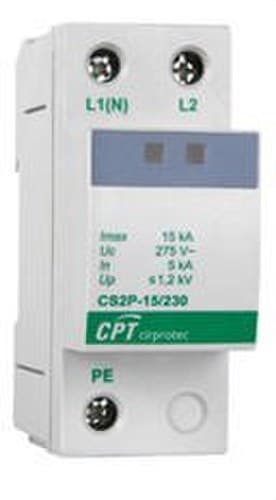

Protector supratensiune Tip 2 2P 15kA

Protectorul de supratensiuni Cirprotec CS2P-15/230, referința 77705228, este un dispozitiv de protecție împotriva supratensiunilor tranzitorii Tip 2 / Clasa II, conceput pentru a proteja instalațiile electrice de joasă tensiune împotriva vârfurilor de tensiune de scurtă durată. Dispune de 2 poli, un curent maxim de descărcare Imax de 15 kA și un curent nominal de descărcare In de 5 kA, într-un format monobloc compact de 2 module pentru șină DIN.

Acest protector din seria CS de la Cirprotec este destinat tablourilor electrice unde este necesară limitarea supratensiunilor tranzitorii care pot apărea din manevre în rețea sau din efectele indirecte ale descărcărilor atmosferice. Tensiunea nominală este de 230 V CA, admite o tensiune maximă de serviciu continuu Uc de 275 V și oferă un nivel de protecție la tensiune Up ≤1,2 kV.

Protector împotriva supratensiunilor tranzitorii Tip 2

Cirprotec 77705228 este clasificat ca dispozitiv Tip 2 conform EN 61643-11 și Clasa II conform IEC 61643-11. Acest tip de protector se instalează de obicei în tablouri electrice pentru a limita supratensiunile tranzitorii și a devia energia acestora către pământ înainte de a ajunge la echipamentele conectate în aval.

Gama CS este concepută pentru protecția împotriva supratensiunilor tranzitorii induse și utilizează un format modular pregătit pentru montaj pe șină DIN.

Imax de 15 kA și In de 5 kA

Referința CS2P-15/230 prezintă un curent maxim de descărcare Imax de 15 kA cu undă 8/20 µs. Curentul nominal de descărcare In este de 5 kA, tot cu undă 8/20 µs.

• Curent maxim de descărcare Imax: 15 kA.
• Curent nominal de descărcare In: 5 kA.
• Formă de undă: 8/20 µs.

Aceste valori caracterizează capacitatea dispozitivului de a conduce curenți tranzitorii asociați supratensiunilor în condițiile de încercare definite de normele aplicabile.

Nivel de protecție Up ≤1,2 kV

Nivelul de protecție la tensiune Up specificat de Cirprotec este ≤1,2 kV la curentul nominal de descărcare. Acest parametru indică nivelul de tensiune reziduală pe care îl prezintă protectorul în timpul acționării sale, în condițiile de încercare stabilite.

O valoare Up redusă contribuie la limitarea tensiunii care poate ajunge la echipamentele electrice și electronice situate în aval de protector.

Tensiune maximă de serviciu continuu de 275 V

Cirprotec CS2P-15/230 este proiectat pentru o tensiune nominală de 230 V CA la 50-60 Hz și admite o tensiune maximă de serviciu continuu Uc de 275 V CA.

Selectarea unui protector cu tensiunea Uc adecvată este esențială pentru a evita acționări necorespunzătoare în timpul variațiilor normale de tensiune ale rețelei.

Configurație de 2 poli

Referința 77705228 dispune de o configurație internă de 2 poli și este destinată aplicațiilor compatibile cu rețele TT și TNS conform catalogului Cirprotec. Producătorul identifică modelul ca CS2P-15/230.

Instalarea trebuie realizată respectând schema de conectare prevăzută de Cirprotec și configurația concretă a rețelei electrice.

Format monobloc de 2 module DIN

Protectorul utilizează un design monobloc, astfel încât elementele sale de protecție formează un singur ansamblu. Ocupă 2 module pe șină DIN de 35 mm, facilitând integrarea în tablouri electrice cu spațiu limitat.

Acest format permite o protecție Tip 2 bipolară fără a fi necesare module independente suplimentare pentru configurarea dispozitivului.

Capacitate de scurtcircuit Isccr de 10 kA

Cirprotec specifică o capacitate de rezistență la scurtcircuit Isccr de 10 kA pentru această referință, în condițiile stabilite de producător.

Dispozitivul nu încorporează protecție integrată împotriva supracurentului, de aceea trebuie coordonat cu protecțiile adecvate ale instalației.

Siguranță fuzibilă prealabilă maximă de 63 A gG

Documentația tehnică stabilește o siguranță fuzibilă prealabilă maximă de 63 A tip gG. Coordonarea definitivă a protecției împotriva supracurentului trebuie realizată în funcție de schema electrică, intensitatea prevăzută și instrucțiunile Cirprotec.

Timp de răspuns ≤25 ns

Timpul de răspuns specificat de producător este ≤25 ns. Această acționare rapidă permite protectorului să limiteze impulsurile tranzitorii de foarte scurtă durată care pot apărea într-o instalație electrică.

Protecție IP20

CS2P-15/230 are grad de protecție IP20 și este proiectat pentru instalare în interiorul tablourilor electrice sau al carcaselor adecvate.

Carcasa finală a tabloului trebuie să asigure nivelul de protecție necesar în funcție de condițiile de mediu și de locul de instalare.

Gamă largă de temperatură

Fișa tehnică oficială specifică un interval de temperatură de funcționare cuprins între -40 și +85 °C și un interval de umiditate relativă de 5 până la 95%.

Aceste caracteristici permit integrarea sa într-o gamă largă de tablouri electrice, cu condiția respectării condițiilor de instalare indicate de Cirprotec.

Carcasă rezistentă și autoextingibilă

Carcasa izolantă este fabricată din PC+FV, policarbonat ranforsat cu fibră de sticlă, și are culoarea gri RAL 7035. Materialul respectă o clasificare de inflamabilitate UL94 V-0.

Această construcție este orientată spre utilizarea profesională în tablouri de distribuție și protecție electrică.

Borne pentru conductori de până la 35 mm²

Protectorul admite diferite secțiuni de conductor în funcție de tipul cablului:

• Conductor rigid: de la 6 la 35 mm².
• Conductor flexibil: de la 6 la 25 mm².
• Cuplu de strângere: 4 Nm.

Secțiunea efectivă a cablajului trebuie selectată în funcție de proiectarea instalației, curenții prevăzuți și normele aplicabile.

Fără contact de semnalizare la distanță

Referința 77705228 corespunde versiunii standard CS2P-15/230. Cirprotec comercializează separat referința 77705229 ca variantă cu semnalizare la distanță.

Prin urmare, nu trebuie atribuită referinței 77705228 un contact de semnalizare la distanță, decât dacă este integrat printr-o altă soluție specifică compatibilă.

Aplicații ale Cirprotec CS2P-15/230

• Tablouri electrice de distribuție.
• Instalații rezidențiale compatibile.
• Clădiri comerciale și terțiare.
• Instalații industriale.
• Telecomunicații.
• Instalații de tratare a apei.
• Protecția echipamentelor electrice și electronice împotriva supratensiunilor tranzitorii.
• Instalații în rețele TT și TNS compatibile cu configurația dispozitivului.

Caracteristici tehnice ale Cirprotec 77705228

• Marcă: Cirprotec.
• Referință: 77705228.
• Model: CS2P-15/230.
• Serie: CS.
• Tip: protector împotriva supratensiunilor tranzitorii.
• Clasificare EN: Tip 2.
• Clasificare IEC: Clasa II.
• Număr de poli: 2.
• Configurație internă: 2 poli.
• Format: monobloc.
• Număr de module DIN: 2.
• Montaj: șină DIN de 35 mm.
• Configurații de rețea indicate în catalog: TT / TNS.
• Tensiune nominală Un: 230 V CA.
• Frecvență: 50-60 Hz.
• Tensiune maximă de serviciu continuu Uc: 275 V CA.
• Curent nominal de descărcare In: 5 kA, undă 8/20 µs.
• Curent maxim de descărcare Imax: 15 kA, undă 8/20 µs.
• Nivel de protecție Up: ≤1,2 kV.
• Timp de răspuns: ≤25 ns.
• Capacitate de scurtcircuit Isccr: 10 kA.
• Siguranță fuzibilă prealabilă maximă: 63 A gG.
• Protecție integrată împotriva scurtcircuitelor: nu.
• Siguranță de rezervă integrată: nu.
• Contact de semnalizare la distanță: nu.
• Secțiune conductor rigid: 6-35 mm².
• Secțiune conductor flexibil: 6-25 mm².
• Cuplu de strângere: 4 Nm.
• Grad de protecție: IP20.
• Material izolant: PC+FV.
• Clasificare de inflamabilitate: UL94 V-0.
• Culoare carcasă: gri RAL 7035.
• Temperatură de funcționare: -40 până la +85 °C.
• Umiditate relativă: 5-95%.
• Norme: IEC 61643-11 și EN 61643-11.
• EAN: 8435297811244.

Protecție compactă Tip 2 pentru tablouri electrice

Cirprotec CS2P-15/230 combină un curent maxim de descărcare de 15 kA, un curent nominal de 5 kA și un nivel de protecție Up ≤1,2 kV în doar 2 module DIN. Formatul său monobloc facilitează integrarea în tablouri electrice unde este necesară o protecție compactă împotriva supratensiunilor tranzitorii.

Tensiunea Uc de 275 V, timpul de răspuns ≤25 ns, capacitatea Isccr de 10 kA și gama largă de temperatură completează o soluție orientată spre protecția instalațiilor rezidențiale, terțiare și industriale compatibile.

Important: acest dispozitiv protejează împotriva supratensiunilor tranzitorii și nu înlocuiește protecțiile împotriva suprasarcinilor, scurtcircuitelor sau supratensiunilor permanente care pot fi necesare în instalație. Trebuie coordonat cu protecțiile corespunzătoare și instalat conform instrucțiunilor Cirprotec și normelor aplicabile.
