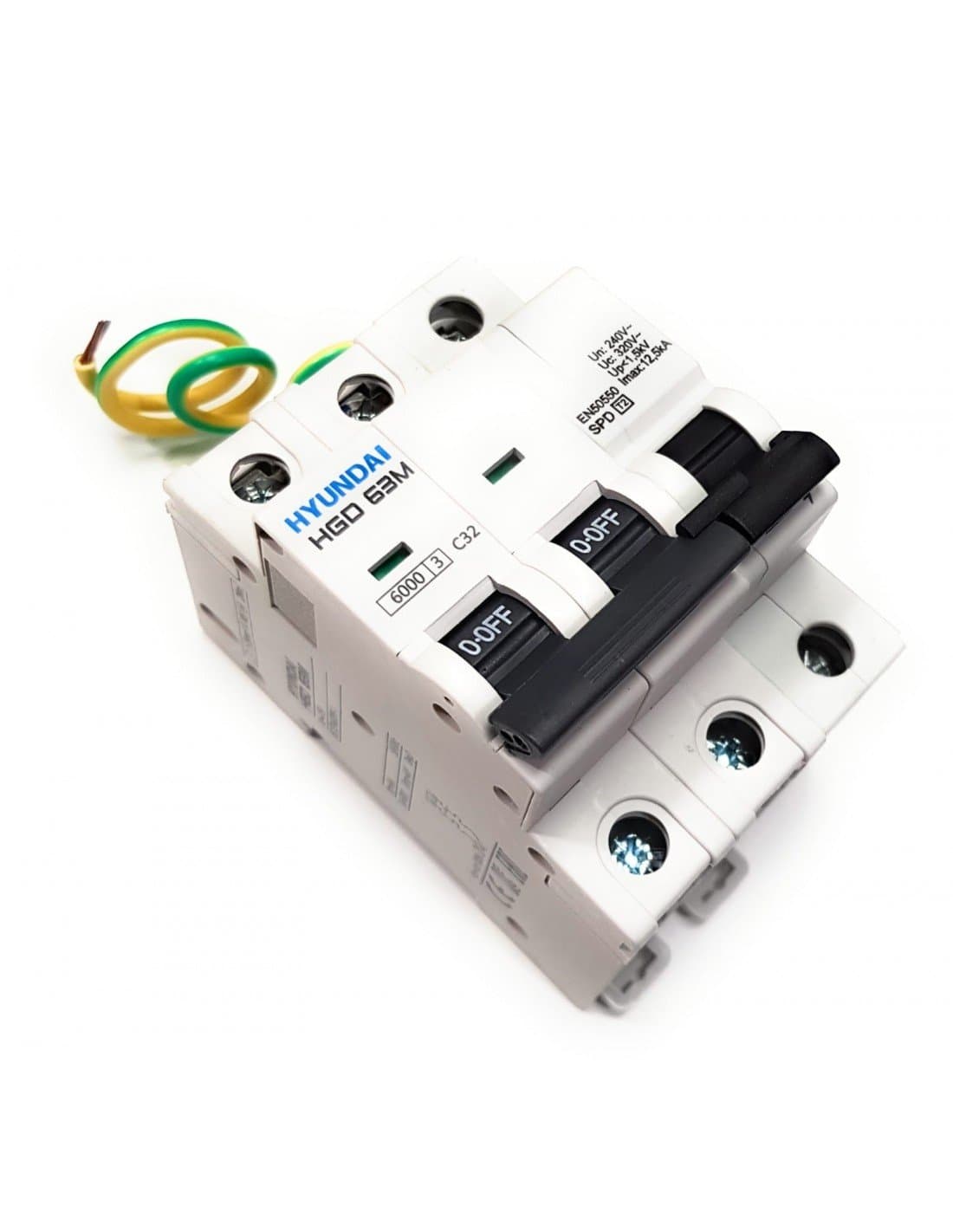

Protector împotriva supratensiunilor tranzitorii și permanente 1P+N 32A

Protectorul de supratensiune Procoel ST-2P32 este un dispozitiv combinat pentru instalații electrice monofazate care protejează împotriva supratensiunilor permanente și tranzitorii și încorporează un întreruptor general automat (IGA) de 32 A. Configurația sa 1P+N permite integrarea într-un singur echipament a protecției magnetotermice și a protecției împotriva anomaliilor de tensiune, simplificând montajul și reducând spațiul necesar în tabloul electric.

ST-2P32 încorporează un IGA cu curbă C și putere de rupere de 6 kA, precum și un protector împotriva supratensiunilor tranzitorii Clasa II. Oferă o intensitate maximă de descărcare Imax de 12,5 kA, intensitate nominală de descărcare In de 6 kA și un nivel de protecție Up ≤1,5 kV. Echipamentul se instalează pe șină DIN de 35 mm, ocupă 3 module și este proiectat special pentru rețele monofazate cu fază, nul și împământare.

Protecție împotriva supratensiunilor permanente și tranzitorii

Procoel ST-2P32 combină două tipuri de protecție împotriva variațiilor tensiunii electrice:

• Supratensiuni permanente: detectează creșteri susținute ale tensiunii de alimentare și determină deschiderea IGA-ului integrat.
• Supratensiuni tranzitorii: limitează vârfurile de tensiune de foarte scurtă durată provocate, de exemplu, de manevrele din rețea sau de efectele indirecte ale descărcărilor atmosferice.

Această combinație ajută la protejarea echipamentelor electrice și electronice conectate în aval împotriva diferitelor tipuri de perturbații de tensiune.

IGA de 32 A integrat

Referința ST-2P32 încorporează un întreruptor general automat de 32 A, astfel încât nu este necesară asocierea modulului de supratensiune cu un IGA independent pentru a îndeplini funcția prevăzută de acest ansamblu.

Magnetotermicul integrat are curbă de declanșare C și o putere de rupere de 6 kA. Pe lângă faptul că acționează atunci când sistemul detectează o supratensiune permanentă, oferă protecție împotriva suprasarcinilor și scurtcircuitelor, conform caracteristicilor sale nominale.

Configurație 1P+N pentru instalații monofazate

ST-2P32 este configurat ca 1P+N și este destinat instalațiilor monofazate de 230 V. Producătorul indică o tensiune nominală de lucru de 240 V CA și o frecvență de 50-60 Hz.

Pentru a garanta funcționarea corectă a sistemului, faza trebuie conectată la borna identificată cu L, iar nulul la borna N.

Protector de supratensiuni tranzitorii Clasa II

Protecția tranzitorie integrată este de Clasa II și este concepută pentru instalarea în tablouri de distribuție. Este pregătită să devieze impulsuri de curent cu formă de undă 8/20 µs.

• Clasa: II.
• Intensitate maximă de descărcare Imax: 12,5 kA, undă 8/20 µs.
• Intensitate nominală de descărcare In: 6 kA.
• Nivel de protecție Up: ≤1,5 kV.

Când apare o supratensiune tranzitorie în condițiile prevăzute, protectorul limitează vârful de tensiune pentru a reduce energia care ajunge la echipamentele conectate la instalație.

Protecție împotriva supratensiunilor permanente

Dispozitivul monitorizează continuu tensiunea rețelei. Când detectează o creștere peste limita prevăzută, acționează asupra IGA-ului integrat și deconectează instalația.

Fișa tehnică actuală Procoel stabilește o tensiune de declanșare mai mare de 265 V CA, cu o toleranță de ±2%. Timpul de acționare depinde de magnitudinea supratensiunii detectate și este stabilit conform normei EN 50550.

Rearmare manuală după o supratensiune permanentă

După o deconectare cauzată de supratensiune permanentă, dispozitivul revine în funcțiune prin rearmare manuală, cu condiția ca tensiunea rețelei să fi revenit la valorile normale.

Acest mod de funcționare evită reconectarea automată cât timp persistă o tensiune anormală în instalație.

Indicator vizual de funcționare

Protectorul include o fereastră luminoasă care permite verificarea vizuală a stării dispozitivului:

• Clipire verde lentă: funcționare corectă.
• Clipire verde rapidă: posibilă eroare de conectare între fază și nul.
• Verde continuu: modulul rămâne operațional după acționarea împotriva unei supratensiuni tranzitorii.
• Roșu: protecția tranzitorie a devenit inutilizabilă și modulul trebuie înlocuit.

Necesită nul și împământare

Procoel specifică în mod expres că ST-2P32 nu trebuie instalat pe linii fără nul și nici în instalații care nu au împământare de protecție PE.

Împământarea este necesară pentru funcționarea corectă a sistemului de protecție împotriva supratensiunilor tranzitorii, deoarece permite devierea energiei perturbației conform proiectării protectorului.

Format compact de 3 module DIN

Protectorul se instalează pe șină DIN de 35 mm și ocupă 3 module. Dimensiunile sale sunt de aproximativ 54 x 90 x 71 mm, permițând integrarea într-un spațiu redus a IGA-ului și a sistemelor de protecție împotriva supratensiunilor permanente și tranzitorii.

Borne de până la 25 mm²

Documentația tehnică stabilește o secțiune maximă de conectare la borne de 25 mm². Secțiunea efectivă a conductoarelor trebuie aleasă în funcție de intensitatea circuitului, sistemul de instalare și normele electrice aplicabile.

Protecție IP20

ST-2P32 are grad de protecție IP20 și este destinat montajului în interiorul tablourilor sau al carcaselor electrice adecvate.

Intervalul ambiental specificat de producător este cuprins între -20 și +70 °C, cu o umiditate relativă maximă de 80%.

Aplicații ale Procoel ST-2P32

• Tablouri electrice monofazate pentru locuințe.
• Apartamente și case de vacanță.
• Spații comerciale.
• Birouri.
• Asociații de proprietari.
• Ateliere mici.
• Instalații terțiare.
• Tablouri cu echipamente electronice sensibile.
• Instalații monofazate care necesită un IGA de 32 A.

Caracteristici tehnice ale Procoel ST-2P32

• Marcă: Procoel / Hyundai Electric.
• Referință: ST-2P32.
• Familie: ST-2Pxx.
• Tip: protector combinat împotriva supratensiunilor permanente și tranzitorii cu IGA.
• Aplicație: instalații monofazate.
• Configurație: 1P+N.
• Curent nominal: 32 A.
• IGA integrat: da.
• Curba IGA: C.
• Putere de rupere: 6 kA.
• Tensiune de rețea: 230 V CA.
• Tensiune nominală de lucru: 240 V CA.
• Frecvență: 50-60 Hz.
• Protecție împotriva supratensiunilor permanente: da.
• Tensiune de declanșare permanentă: >265 V CA ±2%.
• Timp de acționare: conform EN 50550.
• Rearmare: manuală.
• Protecție împotriva supratensiunilor tranzitorii: da.
• Clasa de protecție tranzitorie: Clasa II.
• Intensitate maximă de descărcare Imax: 12,5 kA, undă 8/20 µs.
• Intensitate nominală de descărcare In: 6 kA.
• Nivel de protecție Up: ≤1,5 kV.
• Indicator vizual de stare: da.
• Secțiune maximă a bornelor: 25 mm².
• Montaj: șină DIN de 35 mm.
• Număr de module: 3.
• Dimensiuni: 54 x 90 x 71 mm.
• Grad de protecție: IP20.
• Temperatură ambientală: -20 până la +70 °C.
• Umiditate relativă maximă: 80%.
• Nul necesar: da.
• Împământare PE necesară: da.
• Norme indicate: UNE-EN 60898, EN 50550 și IEC/EN 61643-11.

Protecție integrală pentru tablouri monofazate de 32 A

Procoel ST-2P32 reunește într-un echipament de doar 3 module DIN un IGA cu curbă C de 32 A și protecție împotriva supratensiunilor permanente și tranzitorii. Această integrare simplifică configurația tabloului electric și permite protejarea instalației atât împotriva creșterilor prelungite de tensiune, cât și împotriva vârfurilor tranzitorii de scurtă durată.

Protecția sa Clasa II, Imax de 12,5 kA, In de 6 kA, nivel Up ≤1,5 kV și puterea de rupere de 6 kA îl transformă într-o soluție deosebit de potrivită pentru instalații monofazate rezidențiale și terțiare care necesită un calibru de 32 A.

Important: trebuie respectată conectarea fazei la L și a nulului la N. Producătorul indică în mod expres că echipamentul nu trebuie instalat pe linii fără nul și nici fără împământare PE. Instalarea trebuie realizată de către un profesionist calificat.
