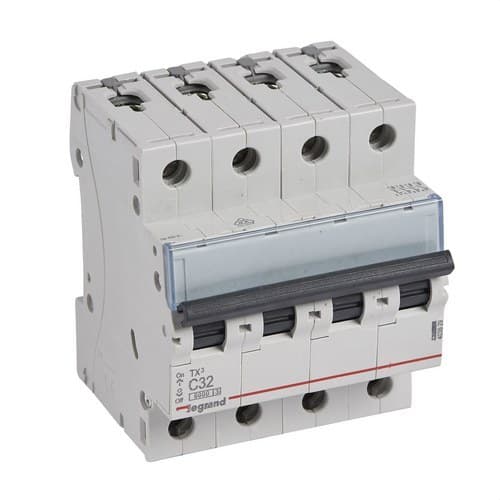

Magnetotermic TX3 4P 32A Curba C Curba C 6kA

Disjunctorul automat Legrand TX³ 403629 este un întrerupător automat tetrapolar conceput pentru a proteja instalațiile electrice împotriva suprasarcinilor și scurtcircuitelor. Dispune de 4 poli protejați, un curent nominal de 32 amperi, caracteristică de declanșare curba C și o tensiune nominală de 400 volți în curent alternativ.

Cu o capacitate de rupere de 6 kiloamperi la 400 volți conform EN 60898-1, acest disjunctor automat din gama TX³ este pregătit pentru integrarea în tablouri electrice rezidențiale, comerciale și în alte instalații de distribuție. Formatul său modular ocupă 4 module și permite montajul pe șină DIN.

Disjunctor automat Legrand TX³ cu 4 poli și 32 amperi

Referința 403629 aparține gamei de întrerupătoare automate magnetotermice TX³ de la Legrand. Funcția sa principală este de a proteja cablajul și echipamentele conectate împotriva supracurenților care pot apărea ca urmare a unei suprasarcini sau a unui scurtcircuit.

Dispozitivul combină o protecție termică, destinată să acționeze în cazul suprasarcinilor prelungite, cu o protecție magnetică, care asigură o acționare rapidă atunci când apare un curent mare de scurtcircuit.

Pe lângă funcția de protecție, Legrand indică faptul că întrerupătorul poate fi utilizat pentru comandarea și izolarea instalației, facilitând deconectarea manuală a circuitului în timpul lucrărilor de întreținere sau intervenție.

4 poli protejați

Legrand TX³ 403629 dispune de 4 poli total și 4 poli protejați. Mecanismul său permite deschiderea simultană a conductoarelor asociate circuitului atunci când are loc declanșarea disjunctorului.

Această configurație tetrapolară este adecvată pentru instalații care necesită protecție simultană pe patru conductoare printr-un singur dispozitiv modular.

Curent nominal de 32 amperi

Curentul nominal al disjunctorului este de 32 amperi. Această valoare trebuie corelată cu secțiunea conductoarelor, caracteristicile sarcinii, metoda de instalare și condițiile prevăzute pentru circuit.

O selecție corectă a întrerupătorului automat permite protejarea cablajului împotriva curenților mai mari decât cei pe care îi poate suporta în regim continuu.

Curba de declanșare C

Referința 403629 încorporează o curbă de declanșare C. La acest tip de întrerupătoare, declanșarea magnetică instantanee are loc atunci când curentul atinge aproximativ între 5 și 10 ori curentul nominal.

Pentru acest model de 32 amperi, Legrand stabilește un prag magnetic cuprins între 160 și 320 amperi.

Această caracteristică permite suportarea anumitor vârfuri de curent de scurtă durată fără a provoca neapărat o declanșare imediată, menținând în același timp un răspuns rapid la curenți mari de scurtcircuit.

Protecție termică împotriva suprasarcinilor

Atunci când curentul care traversează circuitul depășește valoarea nominală pentru o anumită perioadă de timp, mecanismul termic al disjunctorului determină deschiderea contactelor.

Această protecție ajută la evitarea încălzirii excesive a cablajului și a altor componente electrice care ar putea apărea dacă o suprasarcină s-ar menține prea mult timp.

Protecție magnetică împotriva scurtcircuitelor

În cazul unui curent mare de scurtcircuit, mecanismul magnetic acționează rapid pentru a întrerupe alimentarea circuitului.

Combinația celor două sisteme permite ca, într-un singur dispozitiv, să existe protecție împotriva celor două principale tipuri de supracurent care pot apărea într-o instalație electrică.

Capacitate de rupere de 6 kiloamperi

Legrand 403629 prezintă o capacitate de rupere nominală Icn de 6 kiloamperi la 400 volți conform EN 60898-1.

Capacitatea de rupere reprezintă capacitatea întrerupătorului automat de a întrerupe în siguranță un curent de scurtcircuit în condițiile specificate de normă și de producător.

Conform IEC 60947-2, Legrand specifică de asemenea o capacitate de rupere ultimă Icu de 6 kiloamperi la 400 volți și de 10 kiloamperi la 230 volți.

Clasa de limitare a energiei 3

Disjunctorul dispune de clasa de limitare a energiei 3, nivelul maxim prevăzut în EN 60898-1 pentru acest parametru.

Limitarea energiei contribuie la reducerea cantității de energie care traversează circuitul în timpul unei situații de scurtcircuit, în condițiile de funcționare prevăzute pentru dispozitiv.

Tensiune nominală de 400 volți

Legrand TX³ 403629 este proiectat pentru o tensiune nominală de 400 volți în curent alternativ, cu un interval nominal indicat de producător între 360 și 440 volți.

Frecvența de funcționare este între 50 și 60 hertzi, permițând integrarea sa în rețele electrice uzuale de distribuție în curent alternativ.

Format de 4 module pentru șină DIN

Întrerupătorul automat este conceput pentru montaj pe șină DIN în interiorul tabloului electric și ocupă o lățime echivalentă cu 4 module.

Dimensiunile sale aproximative sunt:

• Lățime: 70,8 milimetri.
• Înălțime: 88 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.

Formatul modular facilitează instalarea alături de diferențiale, contactoare și alte dispozitive de protecție și comandă.

Alimentare superioară sau inferioară

Legrand 403629 oferă flexibilitate în timpul cablării tabloului electric, deoarece poate primi alimentarea atât pe partea superioară, cât și pe partea inferioară.

Conectarea se poate realiza prin cablu de cupru sau pieptene de distribuție tip furcă, utilizând întotdeauna componente compatibile și respectând indicațiile de montaj ale producătorului.

Capacitate de conectare pentru diferite secțiuni de cablu

Bornelor le este permisă conectarea conductoarelor de diferite secțiuni. Legrand specifică o capacitate maximă de:

• Conductor flexibil: până la 25 milimetri pătrați.
• Conductor rigid: până la 35 milimetri pătrați.

Sistemul utilizează borne cu șurub și este proiectat pentru a asigura o conexiune fermă în interiorul tabloului electric.

Borne cu protecție IP20

Întrerupătorul dispune de un grad de protecție IP20, cu borne concepute pentru a proteja împotriva contactului accidental cu părțile active atunci când echipamentul este instalat corect.

Rezistența la impact mecanic indicată de Legrand este IK02.

Suport de etichetă integrat

Partea frontală a disjunctorului încorporează un suport de etichetă care permite identificarea clară a circuitului protejat.

Această caracteristică facilitează întreținerea, inspecția și localizarea circuitelor în tablouri electrice cu mai multe dispozitive de protecție.

Compatibil cu auxiliare Legrand DX³

Disjunctorul TX³ 403629 poate fi echipat cu anumite auxiliare și accesorii din gama Legrand DX³, permițând adăugarea de funcții suplimentare de comandă sau semnalizare.

Legrand prevede de asemenea conectarea conductoarelor de aluminiu prin accesoriul terminal specific compatibil indicat pentru gamă.

Gamă largă de condiții de instalare

Fișa tehnică a produsului stabilește un grad de poluare 2 și o temperatură de depozitare cuprinsă între -40 și 70 de grade Celsius.

Dispozitivul este fabricat în culoare gri similară cu RAL 7035, iar Legrand îl clasifică drept un produs fără halogeni.

Conform EN 60898-1

Legrand TX³ 403629 îndeplinește cerințele aplicabile ale standardului EN 60898-1 pentru întrerupătoare automate destinate instalațiilor electrice domestice și utilizărilor similare.

Referința dispune de asemenea de certificare AENOR, care confirmă 4 poli, 400 volți, 32 amperi, curba C, capacitate de rupere de 6 kiloamperi și clasa de limitare a energiei 3.

Caracteristici tehnice ale Legrand 403629

• Marcă: Legrand.
• Gamă: TX³.
• Referință: 403629.
• EAN: 3245064036290.
• Tip produs: întrerupător automat magnetotermic.
• Număr de poli: 4.
• Număr de poli protejați: 4.
• Curent nominal: 32 amperi.
• Curba de declanșare: C.
• Prag magnetic: între 160 și 320 amperi.
• Tensiune nominală: 400 volți în curent alternativ.
• Interval de tensiune nominală: între 360 și 440 volți.
• Frecvență: între 50 și 60 hertzi.
• Capacitate de rupere Icn conform EN 60898-1 la 400 volți: 6 kiloamperi.
• Capacitate de rupere Icu conform IEC 60947-2 la 400 volți: 6 kiloamperi.
• Capacitate de rupere Icu conform IEC 60947-2 la 230 volți: 10 kiloamperi.
• Clasa de limitare a energiei: 3.
• Număr de module: 4.
• Montaj: șină DIN.
• Lățime: 70,8 milimetri.
• Înălțime: 88 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK02.
• Grad de poluare: 2.
• Capacitate maximă cu conductor flexibil: 25 milimetri pătrați.
• Capacitate maximă cu conductor rigid: 35 milimetri pătrați.
• Tip de conexiune: bornă cu șurub, cablu sau pieptene de distribuție.
• Sens de alimentare: superior sau inferior.
• Temperatură de depozitare: între -40 și 70 de grade Celsius.
• Culoare: gri RAL 7035.
• Fără halogeni: da.
• Suport de etichetă: integrat.
• Compatibil cu auxiliare DX³: da.
• Normă principală: EN 60898-1.

Protecție tetrapolară pentru instalații electrice

Disjunctorul automat Legrand TX³ 403629 combină 32 amperi, curba C, protecție cu 4 poli și o capacitate de rupere de 6 kiloamperi la 400 volți într-un format compact de 4 module.

Montajul pe șină DIN, alimentarea superioară sau inferioară, capacitatea pentru conductoare de până la 35 milimetri pătrați, suportul de etichetă și compatibilitatea cu auxiliarele DX³ facilitează integrarea sa în tablouri electrice care necesită o protecție eficientă împotriva suprasarcinilor și scurtcircuitelor.
