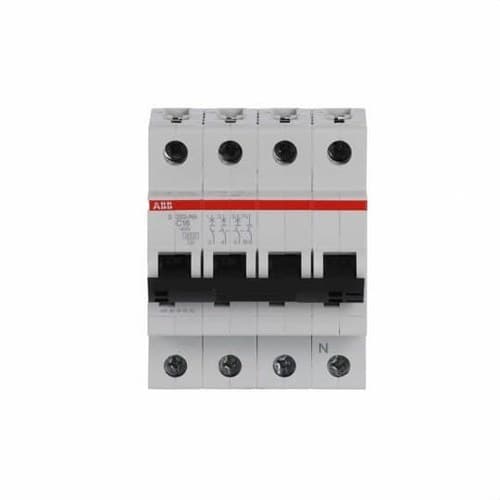

Disjunctor automat S203-C16NA 3P+N 16A Curbă C 10kA

Întreruptorul automat magnetotermic ABB S203-C16NA, referința 2CDS253103R0164, este un dispozitiv modular din gama System pro M compact S200 destinat protecției circuitelor trifazate cu nul împotriva suprasarcinilor și scurtcircuitelor. Dispune de configurație 3P+N, curent nominal de 16 A și curbă de declanșare C, cu trei poli protejați și un nul comutat simultan.

S203-C16NA combină un mecanism de declanșare termică întârziată pentru protecția împotriva suprasarcinilor cu un mecanism electromagnetic de acționare rapidă în cazul scurtcircuitelor. Designul său limitator de curent, formatul de 4 module și montajul pe șină DIN facilitează integrarea în tablouri de distribuție rezidențiale, terțiare și industriale.

Magnetotermic 3P+N de 16 A

ABB S203-C16NA dispune de patru poli în total: trei poli protejați și un pol de nul care se conectează și se deconectează împreună cu fazele. Această configurație este recomandată în special pentru circuite trifazate cu nul, în care este necesară întreruperea simultană a tuturor conductorilor activi.

Curentul nominal este de 16 A, iar nulul este situat în partea dreaptă a dispozitivului.

Curbă de declanșare C

Caracteristica de declanșare C este utilizată pe scară largă în instalațiile de distribuție electrică și în circuitele cu sarcini care pot prezenta curenți de pornire moderati.

Mecanismul termic acționează atunci când o suprasarcină persistă o anumită perioadă de timp, în timp ce declanșatorul electromagnetic asigură o acționare rapidă la curenți mari de scurtcircuit.

Putere de rupere de 6 kA conform IEC/EN 60898-1

Conform IEC/EN 60898-1, ABB specifică pentru S203-C16NA o capacitate nominală de scurtcircuit Icn de 6 kA la 400 V CA. Aceasta este valoarea utilizată în mod obișnuit atunci când magnetotermicul este specificat conform normei pentru întreruptoare automate destinate instalațiilor casnice și similare.

10 kA Icu conform IEC/EN 60947-2 la 400 V

Atunci când dispozitivul este considerat conform IEC/EN 60947-2, ABB specifică o capacitate ultimă de rupere Icu de 10 kA la 400 V CA. Din acest motiv, modelul poate apărea comercial descris ca magnetotermic de 10 kA.

Valorile publicate de ABB conform IEC/EN 60947-2 sunt:

• Icu la 230 V CA: 20 kA.
• Icu la 400 V CA: 10 kA.
• Icu la 440 V CA: 10 kA.
• Ics la 230 V CA: 15 kA.
• Ics la 400 V CA: 7,5 kA.
• Ics la 440 V CA: 7,5 kA.

Prin urmare, la indicarea puterii de rupere a S203-C16NA este recomandat să se specifice și norma de referință: 6 kA Icn conform IEC/EN 60898-1 sau 10 kA Icu la 400 V conform IEC/EN 60947-2.

Protecție împotriva suprasarcinilor și scurtcircuitelor

Magnetotermicul integrează două mecanisme de declanșare complementare:

• Declanșare termică: protejează conductoarele împotriva suprasarcinilor prelungite.
• Declanșare electromagnetică: acționează rapid în cazul curenților de scurtcircuit.

Această combinație permite utilizarea S203-C16NA ca protecție generală a circuitelor, în limitele stabilite de caracteristicile sale electrice și de proiectarea instalației.

Clasă de limitare a energiei 3

ABB S203-C16NA aparține clasei de limitare a energiei 3. Întreruptoarele automate S200 sunt dispozitive limitatoare de curent, concepute pentru a reduce energia lăsată să treacă în timpul scurtcircuitului, în timpul acționării mecanismului de protecție.

400 V CA conform IEC/EN 60898-1

Tensiunea nominală de utilizare conform IEC/EN 60898-1 este de 400 V CA. Conform IEC/EN 60947-2, tensiunea nominală de utilizare ajunge la 440 V CA.

Tensiunea nominală de izolație Ui este de 440 V, iar tensiunea suportată la impuls Uimp este de 4 kV. Frecvența nominală este de 50/60 Hz.

4 module DIN

S203-C16NA ocupă 4 module în tabloul electric. Dimensiunile sale aproximative sunt 70 mm lățime, 88 mm înălțime și 69 mm adâncime.

Este pregătit pentru montaj pe șine DIN TH35-7,5 și TH35-15 conform IEC 60715 și poate fi instalat în diferite poziții, în funcție de necesitățile tabloului.

Bornes de conexiune de mare capacitate

Bornelor principale admit diferite secțiuni de conductor, în funcție de tipul cablului utilizat:

• Conductor rigid: de la 0,75 la 35 mm².
• Conductor multifilar/flexibil: de la 0,75 la 25 mm².
• Conductor flexibil cu ferulă: de la 0,75 la 25 mm².
• Conexiune prin pieptene: până la 10 mm².

Cuplul de strângere specificat pentru borne este de 2,8 Nm, utilizând șurubelniță Pozidriv 2.

Indicator de poziție a contactelor

Dispozitivul dispune de indicare vizuală a poziției contactelor, facilitând verificarea stării magnetotermicului în timpul operațiunilor sau întreținerii:

• Roșu: contacte închise / ON.
• Verde: contacte deschise / OFF.

Protecție IP20

Întreruptorul prezintă grad de protecție IP20 ca dispozitiv independent. Instalată într-o carcasă adecvată cu capac, poate atinge nivelul de protecție al ansamblului prevăzut de producător și de proiectarea tabloului.

Temperatură de funcționare de la -25 la +55 °C

ABB stabilește un interval de temperatură ambientală de funcționare de la -25 la +55 °C, cu o temperatură ambientală de referință de 30 °C. Pentru depozitare, intervalul indicat este de la -40 la +70 °C.

Categorie de supratensiune III

S203-C16NA este clasificat în categoria de supratensiune III și grad de poluare 3. Tensiunea suportată la impuls Uimp este de 4 kV.

Durabilitate electrică

Documentația tehnică a producătorului stabilește o rezistență electrică de până la 20.000 de cicluri de manevră în condițiile specificate. Această durabilitate este orientată spre asigurarea unei funcționări fiabile în tablouri de distribuție profesionale.

Compatibilitate cu accesorii System pro M compact

Magnetotermicul aparține familiei ABB System pro M compact și permite adăugarea diferitelor accesorii compatibile din gamă, precum contacte auxiliare, contacte de semnalizare și alte dispozitive auxiliare.

ABB dispune, de asemenea, de contacte auxiliare cu montaj inferior, care permit extinderea funcțiilor de semnalizare ocupând mai puțin spațiu lateral în tablou. Accesoriile trebuie selectate separat și nu sunt considerate incluse cu magnetotermicul, decât dacă se specifică expres.

Aplicații ale ABB S203-C16NA

• Tablouri electrice trifazate cu nul.
• Instalații din sectorul terțiar.
• Instalații industriale.
• Tablouri de distribuție.
• Circuit trifazat de 16 A.
• Instalații comerciale.
• Mașini și tablouri auxiliare compatibile.
• Protecția liniilor împotriva suprasarcinilor și scurtcircuitelor.

Caracteristici tehnice ale ABB S203-C16NA

• Marcă: ABB.
• Referință: 2CDS253103R0164.
• Model: S203-C16NA.
• Familie: System pro M compact S200.
• Tip: întreruptor automat magnetotermic.
• Configurație: 3P+N.
• Număr total de poli: 4.
• Poli protejați: 3.
• Nul comutat: da.
• Poziția nulului: dreapta.
• Curent nominal In: 16 A.
• Curbă de declanșare: C.
• Putere de rupere Icn conform IEC/EN 60898-1 la 400 V: 6 kA.
• Putere de rupere ultimă Icu conform IEC/EN 60947-2 la 400 V: 10 kA.
• Icu conform IEC/EN 60947-2 la 230 V: 20 kA.
• Icu conform IEC/EN 60947-2 la 440 V: 10 kA.
• Ics conform IEC/EN 60947-2 la 400 V: 7,5 kA.
• Clasă de limitare a energiei: 3.
• Tensiune nominală conform IEC/EN 60898-1: 400 V CA.
• Tensiune nominală conform IEC/EN 60947-2: până la 440 V CA.
• Tensiune de izolație Ui: 440 V.
• Tensiune suportată la impuls Uimp: 4 kV.
• Frecvență: 50/60 Hz.
• Categorie de supratensiune: III.
• Grad de poluare: 3.
• Protecție împotriva suprasarcinilor: termică.
• Protecție împotriva scurtcircuitelor: electromagnetică.
• Grad de protecție: IP20.
• Montaj: șină DIN de 35 mm.
• Lățime: 4 module / 70 mm.
• Înălțime: 88 mm.
• Adâncime: 69 mm.
• Secțiune conductor rigid: 0,75-35 mm².
• Secțiune conductor flexibil: 0,75-25 mm².
• Cuplu de strângere: 2,8 Nm.
• Indicator de poziție: roșu ON / verde OFF.
• Temperatură de funcționare: -25 la +55 °C.
• Temperatură de depozitare: -40 la +70 °C.
• Pierderi de putere: 10 W în condiții nominale.
• Pierderi pe pol: 2,5 W.
• Durabilitate electrică: până la 20.000 de cicluri.
• Greutate netă: aproximativ 0,45 kg.
• GTIN/EAN: 4016779532471.
• Norme: IEC/EN 60898-1, IEC/EN 60947-2 și UL 1077.

Protecție modulară ABB pentru circuite trifazate cu nul

ABB S203-C16NA combină o configurație 3P+N, intensitate nominală de 16 A și curbă C într-un dispozitiv compact de 4 module. Mecanismele sale termic și electromagnetic oferă protecție împotriva suprasarcinilor și scurtcircuitelor, în timp ce nulul este comutat simultan cu cele trei faze.

Capacitatea sa de rupere de 6 kA Icn conform IEC/EN 60898-1 și de 10 kA Icu la 400 V conform IEC/EN 60947-2, împreună cu clasa de limitare 3 și compatibilitatea cu accesoriile System pro M compact, permit utilizarea sa într-o gamă largă de tablouri de distribuție din domeniul rezidențial, terțiar și industrial.

Important: valoarea de 10 kA indicată în mod obișnuit pentru acest magnetotermic corespunde puterii de rupere ultime Icu la 400 V conform IEC/EN 60947-2. Conform IEC/EN 60898-1, ABB specifică o putere de rupere nominală Icn de 6 kA la 400 V.
