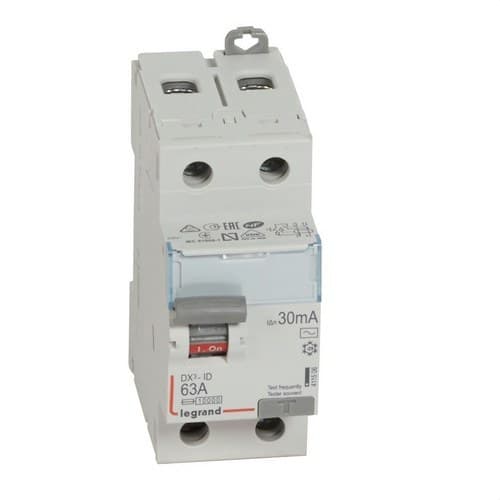

Diferențial DX3 2P 63A 30mA Clasa AC

Întreruptorul diferențial Legrand DX³ 411506 este conceput pentru a detecta curenții de scurgere la pământ și pentru a deconecta circuitul atunci când aceștia ating pragul stabilit. Dispune de 2 poli, o intensitate nominală de 63 amperi, sensibilitate de 30 miliamperi și tehnologie tip AC pentru detectarea curenților reziduali alternativi sinusoidali.

Cu o tensiune nominală de 230 volți în curent alternativ, format de doar 2 module și montaj pe șină DIN, acest diferențial DX³ este indicat pentru tablouri electrice unde este necesară protecție diferențială de intensitate mare în circuite monofazate.

Diferențial Legrand DX³ bipolar de 63 amperi

Referința 411506 aparține gamei de întrerupătoare diferențiale DX³ de la Legrand. Configurația sa de 2 poli permite deconectarea simultană a conductoarelor circuitului atunci când dispozitivul detectează un curent rezidual mai mare decât valoarea stabilită.

Intensitatea sa nominală de 63 amperi determină curentul care poate circula prin diferențial în condiții normale de funcționare, respectând întotdeauna condițiile de instalare și protecție împotriva supracurenților definite pentru circuit.

Sensibilitate de 30 miliamperi

Legrand 411506 prezintă un curent diferențial nominal de 30 miliamperi. Dispozitivul compară continuu curentul care circulă prin conductoarele active și provoacă deschiderea circuitului atunci când detectează un dezechilibru corespunzător unei scurgeri la pământ peste pragul prevăzut.

Această sensibilitate este utilizată ca protecție diferențială suplimentară împotriva riscului asociat contactelor electrice și curenților de scurgere, în condițiile stabilite de normativul de instalare aplicabil.

Diferențial tip AC

Acest model aparține clasei AC. Întrerupătoarele diferențiale de acest tip sunt destinate detectării curenților reziduali alternativi sinusoidali.

Alegerea tipului de diferențial trebuie făcută ținând cont de sarcinile conectate la circuit. Pentru instalații cu echipamente electronice capabile să genereze alte forme de curent rezidual pot fi necesare diferențiale de tip A, F, B sau alte tehnologii specifice.

Tensiune nominală de 230 volți

Diferențialul este proiectat pentru o tensiune nominală de 230 volți în curent alternativ și o frecvență de 50 hertzi.

Tensiunea sa nominală de izolație este de 250 volți, iar tensiunea suportată la impulsuri ajunge la 4 kilovolți.

Rezistență la scurtcircuit de 10 kiloamperi

Legrand specifică pentru referința 411506 o rezistență la scurtcircuit Icw de 10 kiloamperi. De asemenea, indică o capacitate de rezistență la curenți de impuls de 0,25 kiloamperi.

Este important de reținut că acest produs este un întrerupător diferențial și nu include protecție magnetotermică împotriva suprasarcinilor și scurtcircuitelor. Trebuie instalat împreună cu dispozitivele adecvate de protecție împotriva supracurenților pentru circuit.

Protecție diferențială pentru persoane și instalații

Întrerupătorul diferențial este conceput pentru a detecta defectele de izolație care provoacă circulația curentului către pământ. Când scurgerea depășește sensibilitatea nominală, mecanismul deschide circuitul pentru a întrerupe alimentarea.

Pe lângă contribuția la protecția împotriva riscului de electrocutare, detectarea curenților persistenti de scurgere ajută la limitarea riscurilor generate de defectele de izolație din instalație.

Format compact de 2 module

Legrand DX³ 411506 ocupă o lățime echivalentă cu 2 module, facilitând integrarea sa în tablouri electrice alături de disjunctoare, contactoare și alte dispozitive modulare.

Este proiectat pentru montaj pe șină DIN și prezintă o adâncime de instalare de 44 milimetri.

Dimensiunile Legrand 411506

• Lățime: 35,6 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime: 77,8 milimetri.
• Adâncime de instalare: 44 milimetri.
• Număr de module: 2.

Aceste dimensiuni permit planificarea precisă a spațiului necesar în interiorul tabloului de distribuție.

Borne cu șurub pentru cablare de secțiune mare

Întrerupătorul diferențial include borne de conexiune cu șurub și admite atât cablu, cât și sisteme de bară colectoare compatibile.

Capacitățile de conectare indicate de Legrand sunt:

• Conductoare flexibile sau multifilare: între 0,75 și 35 milimetri pătrați.
• Conductoare rigide: între 0,75 și 50 milimetri pătrați.

Această capacitate de conectare facilitează integrarea sa în instalații cu intensități ridicate și diferite secțiuni de conductor.

Alimentare superioară sau inferioară

Referința 411506 permite realizarea alimentării electrice prin partea superioară sau inferioară, oferind flexibilitate în proiectarea și cablarea tabloului.

Dispozitivul admite conexiune prin cablu și bară colectoare compatibilă, facilitând combinarea sa cu alte componente modulare din gama Legrand.

Protecție IP20 și IK04

Diferențialul prezintă un grad de protecție IP20 după cablare conform condițiilor indicate de producător.

Rezistența mecanică la impact este IK04, iar partea frontală oferă o protecție împotriva contactului direct adecvată pentru utilizarea în tablouri electrice instalate corect.

Gamă largă de temperatură de funcționare

Legrand 411506 este pregătit să funcționeze la temperaturi ambientale cuprinse între -25 și 60 grade Celsius.

Pentru depozitare, producătorul specifică un interval cuprins între -40 și 70 grade Celsius. Produsul prezintă un grad de poluare 2.

Compatibil cu echipamente auxiliare DX³

Legrand indică faptul că acest întrerupător diferențial poate fi asociat cu echipamente auxiliare compatibile din gama DX³, permițând extinderea posibilităților de comandă, semnalizare sau acționare în funcție de necesitățile tabloului electric.

De asemenea, include un spațiu frontal pentru identificare, facilitând etichetarea circuitului protejat și operațiunile ulterioare de inspecție sau întreținere.

Conform IEC/EN 61008-1

Întrerupătorul diferențial Legrand DX³ 411506 este dezvoltat conform standardului IEC/EN 61008-1, aplicabil întrerupătoarelor automate care acționează la curent diferențial rezidual fără protecție încorporată împotriva supracurenților.

Această caracteristică confirmă faptul că funcția sa este strict diferențială și că trebuie coordonată cu protecția magnetotermică corespunzătoare a instalației.

Caracteristici tehnice ale Legrand 411506

• Marcă: Legrand.
• Gamă: DX³.
• Referință: 411506.
• EAN: 3245064115063.
• Tip produs: întrerupător diferențial.
• Tip de curent diferențial: AC.
• Număr de poli: 2.
• Intensitate nominală: 63 amperi.
• Sensibilitate diferențială: 30 miliamperi.
• Tensiune nominală: 230 volți în curent alternativ.
• Frecvență: 50 hertzi.
• Rezistență la scurtcircuit Icw: 10 kiloamperi.
• Rezistență la curent de impuls: 0,25 kiloamperi.
• Tensiune nominală de izolație: 250 volți.
• Tensiune suportată la impulsuri: 4 kilovolți.
• Protecție selectivă: nu.
• Întârziere de scurtă durată: nu.
• Protecție magnetotermică integrată: nu.
• Montaj: șină DIN.
• Număr de module: 2.
• Adâncime de instalare: 44 milimetri.
• Lățime: 35,6 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime: 77,8 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK04.
• Grad de poluare: 2.
• Secțiune pentru conductor flexibil sau multifilar: între 0,75 și 35 milimetri pătrați.
• Secțiune pentru conductor rigid: între 0,75 și 50 milimetri pătrați.
• Tip de conexiune: terminal cu șurub, cablu și bară colectoare.
• Direcția alimentării: superioară sau inferioară.
• Temperatură de funcționare: între -25 și 60 grade Celsius.
• Temperatură de depozitare: între -40 și 70 grade Celsius.
• Culoare: gri RAL 7035.
• Compatibil cu echipamente auxiliare: da.
• Standard: IEC/EN 61008-1.

Diferențial bipolar de 63 amperi pentru tablouri electrice

Legrand DX³ 411506 combină o intensitate nominală de 63 amperi, sensibilitate de 30 miliamperi și detectarea curenților reziduali de tip AC într-un format compact de 2 module.

Montajul pe șină DIN, rezistența la scurtcircuit Icw de 10 kiloamperi, gama largă de conexiuni și compatibilitatea cu echipamentele auxiliare DX³ facilitează integrarea sa în tablouri electrice care necesită o protecție diferențială bipolară la 230 volți.
