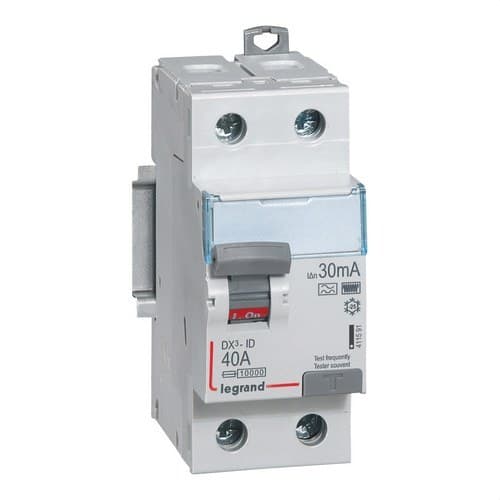

Diferențial DX3 2P 40A 30mA Clasa HPI

Întrerupătorul diferențial Legrand DX³ 411591 este conceput pentru a proteja persoanele împotriva riscurilor electrice asociate curenților de scurgere la pământ. Dispune de 2 poli, un curent nominal de 40 amperi, sensibilitate diferențială de 30 miliamperi și tensiune nominală de 230 volți în curent alternativ.

Acest model aparține gamei de diferențiale de înaltă imunitate HPI de la Legrand, identificate în prezent de producător ca tip F. Designul său oferă o imunitate mai mare la declanșări intempestive provocate de perturbații electrice, permițând în același timp detectarea diferitelor forme de curent rezidual.

Tip F HPI cu imunitate sporită

Legrand 411591 este special conceput pentru instalații în care pot apărea perturbații capabile să provoace declanșări nedorite la diferențiale convenționale.

Tipul F permite detectarea curenților reziduali alternativi, a curenților continuu pulsatori și a curenților reziduali de înaltă frecvență, oferind o protecție adaptată instalațiilor cu echipamente electronice și sarcini care încorporează electronică de putere.

În plus, imunitatea sporită la declanșări intempestive contribuie la menținerea continuității serviciului în instalațiile expuse anumitor perturbații electrice.

Sensibilitate de 30 miliamperi

Diferențialul prezintă un curent diferențial nominal de 30 miliamperi, valoare utilizată în mod obișnuit pentru protecția suplimentară a persoanelor împotriva riscului de electrocutare prin curenți de scurgere.

Dispozitivul supraveghează permanent echilibrul dintre curentul care intră și cel care iese din circuit. Când detectează un curent rezidual peste pragul stabilit, determină deconectarea circuitului.

Pe lângă contribuția la protecția împotriva contactelor electrice, diferențialul ajută la reducerea riscurilor asociate curenților persistenti de defect la pământ care ar putea genera încălziri sau incendii.

Întrerupător diferențial de 2 poli și 40 amperi

Referința 411591 dispune de o configurație bipolară cu 2 poli pentru instalații de 230 volți și admite un curent nominal de până la 40 amperi.

Formatul său permite deconectarea simultană a conductorilor asociați circuitului protejat, facilitând izolarea instalației atunci când apare o scurgere sau când este necesară efectuarea operațiunilor de întreținere.

Important: diferențial fără protecție împotriva suprasarcinilor

Legrand DX³ 411591 este un întrerupător diferențial fără protecție integrată împotriva supracurenților. Funcția sa principală este detectarea curenților de scurgere la pământ.

Din acest motiv, trebuie combinat cu dispozitivele de protecție împotriva suprasarcinilor și scurtcircuitelor adecvate instalației, precum un întrerupător magnetotermic corect dimensionat.

Rezistență la scurtcircuit de 10 kiloamperi

Dispozitivul prezintă o rezistență la scurtcircuit de 10 kiloamperi și o capacitate de rezistență la curenți de impuls de 3 kiloamperi, conform specificațiilor tehnice indicate de Legrand.

Tensiunea nominală de izolație este de 250 volți, iar tensiunea suportată la impulsuri ajunge la 4 kilovolți.

Format modular pentru șină DIN

Diferențialul este pregătit pentru instalare pe șină DIN în tablouri electrice și ocupă 2 module. Dispune de fixări atât în partea superioară, cât și în partea inferioară pentru a facilita montajul și demontajul pe șină.

Adâncimea de instalare este de 44 milimetri, cu dimensiuni aproximative de 35,6 milimetri lățime, 94,8 milimetri înălțime și 77,8 milimetri adâncime.

Conectare prin borne cu șurub

Legrand 411591 utilizează borne de conexiune cu șurub. Alimentarea se realizează prin terminalele superioare, iar conectarea sarcinii prin terminalele inferioare.

Admite conductori multifilari cu secțiuni cuprinse între 0,75 și 35 milimetri pătrați și conductori rigizi între 0,75 și 50 milimetri pătrați, facilitând integrarea în tablouri electrice cu diferite secțiuni de cablare.

Buton de test pentru verificarea diferențialului

Dispozitivul încorporează un buton de test care permite verificarea funcționării corecte a mecanismului de declanșare diferențială. Legrand recomandă utilizarea periodică a acestui buton pentru a verifica funcționarea protecției diferențiale.

De asemenea, încorporează un suport pentru etichetă pentru identificarea clară a circuitului și o indicație vizuală a pozițiilor de conectare și deconectare pe maneta de acționare.

Compatibil cu accesorii auxiliare din gama DX³

Întrerupătorul diferențial permite adăugarea de echipamente auxiliare compatibile din gama Legrand DX³, permițând extinderea funcțiilor de semnalizare, comandă sau control în funcție de necesitățile tabloului electric.

Caracteristici tehnice ale Legrand 411591

• Marcă: Legrand.
• Gamă: DX³.
• Referință: 411591.
• EAN: 3245064115919.
• Tip produs: întrerupător diferențial.
• Clasificare: tip F, HPI superimunizat.
• Număr de poli: 2.
• Curent nominal: 40 amperi.
• Sensibilitate diferențială: 30 miliamperi.
• Tensiune nominală: 230 volți.
• Tip de tensiune: curent alternativ.
• Frecvență: 50 hertzi.
• Rezistență la scurtcircuit: 10 kiloamperi.
• Rezistență la curent de impuls: 3 kiloamperi.
• Tensiune nominală de izolație: 250 volți.
• Tensiune suportată la impulsuri: 4 kilovolți.
• Protecție selectivă: nu.
• Întârziere de scurtă durată: da.
• Număr de module: 2.
• Montaj: șină DIN.
• Adâncime de instalare: 44 milimetri.
• Lățime: 35,6 milimetri.
• Înălțime: 94,8 milimetri.
• Adâncime totală: 77,8 milimetri.
• Grad de protecție: IP20.
• Rezistență la impact: IK04.
• Grad de poluare: 2.
• Temperatură de funcționare: între -25 și 60 grade Celsius.
• Temperatură de depozitare: între -40 și 70 grade Celsius.
• Secțiune pentru conductor multifilar: între 0,75 și 35 milimetri pătrați.
• Secțiune pentru conductor rigid: între 0,75 și 50 milimetri pătrați.
• Tip de conexiune: borne cu șurub.
• Culoare: gri RAL 7035.
• Buton de test: da.
• Compatibil cu echipamente auxiliare: da.

Diferențial superimunizat pentru instalații cu echipamente electronice

Legrand DX³ 411591 combină o sensibilitate de 30 miliamperi cu tehnologia tip F HPI cu imunitate sporită, ceea ce îl transformă într-o soluție deosebit de potrivită pentru circuite în care există echipamente electronice susceptibile să genereze perturbații sau curenți reziduali mai complecși decât cei prezenți în sarcinile convenționale.

Formatul său de 2 module, montajul pe șină DIN, intensitatea nominală de 40 amperi, butonul de test și compatibilitatea cu accesoriile DX³ facilitează integrarea în tablouri electrice rezidențiale și terțiare care necesită o protecție diferențială cu imunitate mai mare la declanșări nedorite.
