Diferențial 4P 40A Clasa AC 30mA

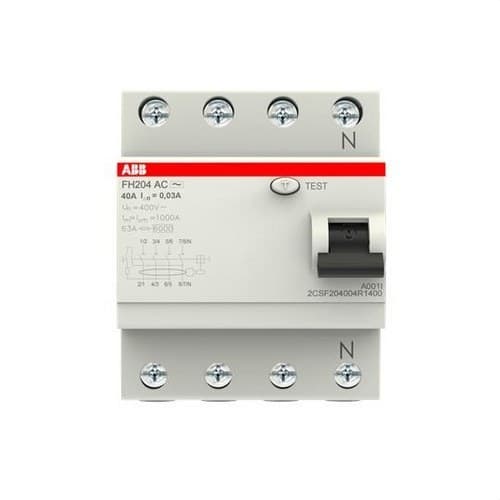

Întrerupătorul diferențial ABB FH204 AC-40/0,03, referința 2CSF204004R1400, este un dispozitiv diferențial tetrapolar din seria FH200, conceput pentru protecția persoanelor și a instalațiilor împotriva curenților de scurgere la pământ. Dispune de 4 poli, un curent nominal de 40 A și o sensibilitate diferențială de 30 mA, fiind deosebit de potrivit pentru tablouri electrice din instalații rezidențiale și din sectorul terțiar.

Acest model este de clasă AC și cu declanșare instantanee, fiind pregătit să detecteze curenți diferențiali reziduali alternativi sinusoidali. Sensibilitatea de 30 mA permite asigurarea unei protecții diferențiale suplimentare în instalațiile electrice, întotdeauna ca parte a unui sistem corect dimensionat și protejat conform normativelor aplicabile.

Caracteristici principale ale diferențialului ABB FH204 AC

• Marcă: ABB.
• Serie: FH200.
• Model: FH204 AC-40/0,03.
• Referință: 2CSF204004R1400.
• Tip: întrerupător diferențial RCCB.
• Număr de poli: 4.
• Curent nominal: 40 A.
• Sensibilitate diferențială: 30 mA.
• Clasă: AC.
• Funcționare: instantanee.
• Tensiune nominală: 230/400 V CA.
• Tensiune de izolație Ui: 500 V.
• Tensiune suportată la impuls Uimp: 4 kV.
• Frecvență: 50/60 Hz.
• Montaj: șină DIN.
• Lățime: 4 module.
• Grad de protecție al bornelor: IP2X.
• Normativ: IEC/EN 61008.

Protecție diferențială de 30 mA

ABB FH204 AC încorporează un curent diferențial nominal de 30 mA. Atunci când detectează o diferență între curentul care intră și cel care se întoarce prin conductoarele active, peste pragul stabilit, dispozitivul deconectează circuitul pentru a limita riscurile asociate unei scurgeri de curent la pământ.

Sensibilitatea de 30 mA este utilizată în mod obișnuit ca protecție diferențială suplimentară împotriva contactelor electrice în instalațiile de joasă tensiune. Diferențialul trebuie să facă parte dintr-o instalație corect proiectată și nu înlocuiește protecțiile specifice împotriva suprasarcinilor și scurtcircuitelor.

Clasă AC pentru curenți reziduali alternativi

Acest model aparține clasei AC. Este proiectat pentru a detecta curenți diferențiali reziduali alternativi sinusoidali, fiind o soluție orientată către circuite și receptoare compatibile cu acest tip de protecție diferențială.

Selectarea clasei diferențialului trebuie realizată ținând cont de caracteristicile echipamentelor conectate și de cerințele instalației. Atunci când sarcinile pot genera componente continue pulsatorii sau alte forme de curent rezidual, trebuie verificat dacă este necesar un alt tip de diferențial.

Configurație tetrapolară pentru instalații trifazate

FH204 AC-40/0,03 dispune de 4 poli, permițând deconectarea simultană a conductoarelor active în instalațiile compatibile cu configurația sa. Această construcție îl face deosebit de potrivit pentru tablouri trifazate cu nul în locuințe, spații comerciale și alte instalații de joasă tensiune.

Tensiunea sa de utilizare este de 230/400 V CA, cu o tensiune nominală de izolație de 500 V și o tensiune suportată la impuls de 4 kV.

Curent nominal de 40 A

Diferențialul admite un curent nominal In de 40 A. Această valoare determină curentul care poate circula permanent prin dispozitiv în condițiile specificate de ABB.

Fiind un RCCB, funcția sa principală este protecția diferențială și nu include protecție magnetotermică împotriva suprasarcinilor sau scurtcircuitelor. Instalația trebuie să dispună de dispozitivele corespunzătoare de protecție la supracurenți, corect coordonate cu diferențialul.

Protecție împotriva scurtcircuitelor prin dispozitivul din amonte

ABB specifică pentru întrerupătoarele diferențiale FH200 o rezistență condiționată la scurtcircuite de până la 6 kA atunci când se utilizează un siguranță gL de 63 A în amonte. În plus, documentația tehnică a produsului indică o capacitate nominală de serviciu la scurtcircuit de 1 kA.

Coordonarea cu dispozitivul de protecție din amonte trebuie realizată conform tabelelor, instrucțiunilor producătorului și normativelor instalației.

Imunitate la declanșări intempestive

Gama FH200 clasa AC de la ABB prezintă o imunitate la curenți tranzitorii de până la 250 A cu undă 8/20 µs. Această caracteristică ajută la reducerea declanșărilor nedorite provocate de anumite perturbații tranzitorii, în limitele definite de producător.

Montaj pe șină DIN și format de 4 module

ABB FH204 AC este proiectat pentru instalare pe șină DIN în tablouri electrice modulare. Ocupă 4 module de 17,5 mm, echivalente cu o lățime aproximativă de 70 mm, facilitând integrarea alături de întrerupătoare automate și alte elemente de protecție și control.

Dimensiunile sale aproximative sunt 70 mm lățime, 85 mm înălțime și 69 mm adâncime. Adâncimea de instalare declarată este de 69 mm.

Borne protejate IP2X

Bornele prezintă un grad de protecție IP2X. Sistemul de conexiune admite conductori de până la 25 mm² în borna principală, în funcție de configurație și de tipul conductorului specificate de ABB.

Ghidul tehnic ABB indică conexiuni prin bornă cilindrică de tracțiune bidirecțională, pregătită pentru conductori flexibili sau rigizi.

Aplicații ale diferențialului ABB FH204 AC-40/0,03

Gama FH200 este destinată în principal instalațiilor rezidențiale și din sectorul terțiar. Această versiune tetrapolară poate fi utilizată în tablouri electrice care necesită o protecție diferențială de 30 mA și un curent nominal de până la 40 A, cu condiția ca clasa AC să fie compatibilă cu sarcinile conectate.

• Tablouri electrice pentru locuințe.
• Instalații trifazate cu nul.
• Spații comerciale și birouri.
• Tablouri secundare de distribuție.
• Instalații din sectorul rezidențial și terțiar.
• Circuite compatibile cu protecție diferențială clasa AC.

Date tehnice ale ABB FH204 AC-40/0,03

• Producător: ABB.
• Familie: FH200.
• Model: FH204 AC-40/0,03.
• Referință producător: 2CSF204004R1400.
• EAN: 8012542894001.
• Tip dispozitiv: RCCB - întrerupător diferențial.
• Poli: 4.
• Curent nominal In: 40 A.
• Curent diferențial nominal IΔn: 30 mA.
• Tip de curent rezidual: AC.
• Acționare: instantanee.
• Tensiune nominală: 230/400 V CA.
• Tensiune nominală de izolație Ui: 500 V.
• Tensiune suportată la impuls Uimp: 4 kV.
• Frecvență nominală: 50/60 Hz.
• Capacitate nominală de serviciu la scurtcircuit: 1 kA.
• Curent maxim de impuls: 0,25 kA.
• Rezistență condiționată la scurtcircuite: până la 6 kA cu siguranță gL de 63 A în amonte, conform ABB.
• Montaj: șină DIN.
• Număr de module: 4.
• Lățime: 70 mm.
• Înălțime: 85 mm.
• Adâncime: 69 mm.
• Grad de protecție: IP2X.
• Secțiune maximă conductor: până la 25 mm².
• Normă: IEC/EN 61008.

Întrerupător diferențial tetrapolar pentru tablouri electrice

ABB FH204 AC-40/0,03 oferă o soluție de protecție diferențială pentru tablouri electrice care necesită 4 poli, 40 A și o sensibilitate de 30 mA. Formatul modular, montajul pe șină DIN și proiectarea pentru aplicații rezidențiale și terțiare facilitează integrarea sa în tablouri de distribuție de joasă tensiune.

Pentru a asigura o protecție adecvată, acest întrerupător diferențial trebuie instalat împreună cu dispozitivele necesare de protecție la supracurenți și selectat conform caracteristicilor rețelei, sarcinilor conectate și normativelor electrice în vigoare.
