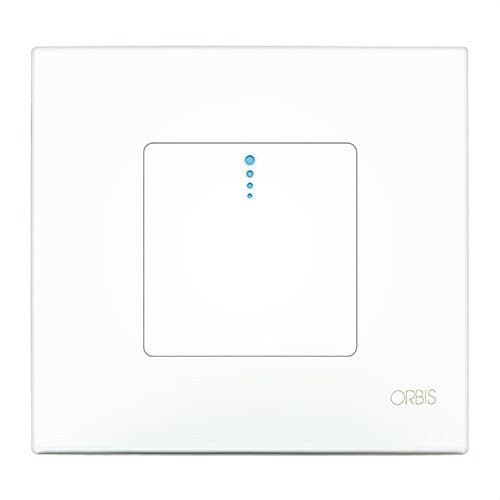

Temporizator Pulsamat de la 30 secunde la 10 minute

Temporizatorul Orbis PULSAMAT, referința OB200001, este un automat de scară electronic conceput pentru controlul aprinderii temporizate a instalațiilor de iluminat. Funcționează la 230 V, se montează încastrat într-o doză universală de mecanism și permite reglarea timpului de funcționare între 30 de secunde și 10 minute.

Activarea se realizează printr-un senzor tactil capacitiv integrat în partea frontală, fără a fi necesară apăsarea, și acceptă de asemenea butoane externe suplimentare. Spre deosebire de PULSALUZ cu 2 fire, PULSAMAT utilizează o instalație cu 3 fire și este pregătit să funcționeze cu diferite tehnologii de iluminat, inclusiv LED, fluorescente, halogene și lămpi cu consum redus, în limitele sarcinilor maxime indicate de Orbis.

Temporizare reglabilă de la 30 de secunde la 10 minute

Orbis PULSAMAT permite selectarea timpului în care iluminatul rămâne aprins după fiecare activare. Intervalul de reglare se extinde de la aproximativ 30 de secunde până la 10 minute, oferind flexibilitate pentru adaptarea funcționării la scări, coridoare, holuri, garaje, boxe, toalete și alte zone de trecere.

Selectorul de temporizare este ascuns în spatele ramei exterioare, ajutând la evitarea modificărilor accidentale sau a manipulărilor după configurarea timpului dorit.

Senzor tactil capacitiv

Activarea principală se realizează printr-un senzor tactil amplasat în partea frontală a mecanismului. Este suficient să atingeți suprafața pentru a porni temporizarea, fără a acționa mecanic un buton.

Partea frontală include și un LED de semnalizare care facilitează localizarea și verificarea mecanismului.

Funcționare rearmabilă

PULSAMAT dispune de temporizare rearmabilă. Dacă senzorul frontal sau oricare dintre butoanele suplimentare este acționat în timp ce circuitul rămâne pornit, începe un nou ciclu complet de temporizare.

Această caracteristică este deosebit de practică în scări și zone comune, deoarece diferiți utilizatori pot prelungi perioada de iluminare pe măsură ce avansează prin instalație.

Compatibil cu butoane externe

Pe lângă senzorul capacitiv integrat, PULSAMAT permite conectarea de butoane externe pentru activarea iluminatului din diferite puncte ale instalației.

Acceptă și butoane luminoase cu lampă de neon, până la un consum total maxim de 6 mA la 230 V. În acest fel poate fi integrat în instalații cu diferite puncte de comandă.

Manualul Orbis indică, de asemenea, că dacă contactul unui buton suplimentar este menținut închis printr-un întrerupător, circuitul poate rămâne aprins continuu cât timp acel contact este închis.

Instalație electronică cu 3 fire

Referința OB200001 utilizează o conexiune cu 3 fire. Această caracteristică permite folosirea unui releu de ieșire și funcționarea cu o varietate de tehnologii de iluminat mai mare decât la temporizatoarele electronice cu 2 fire, concepute doar pentru anumite sarcini.

Montajul se realizează încastrat într-o doză universală de mecanism de 65 x 65 mm, iar conexiunea electrică se face prin borne cu șurub.

Adecvat pentru diferite tipuri de lămpi

Orbis definește PULSAMAT ca fiind adecvat pentru diferite surse de iluminat, cu respectarea puterii maxime recomandate pentru fiecare tehnologie.

• Lămpi incandescente: până la 1300 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 1000 VA.
• Halogene la 230 V CA: până la 1300 W.
• Lămpi cu consum redus: până la 600 VA.
• Downlight-uri: până la 400 VA.
• Iluminat LED: până la 90 VA.

Această compatibilitate îl transformă într-o alternativă deosebit de versatilă pentru renovări și înlocuiri ale vechilor automate de scară, atunci când instalația utilizează tehnologii de iluminat diferite.

Releu de ieșire de 6 A

Temporizatorul încorporează un releu cu putere de rupere de 6 A la 230 V CA, cu cos φ = 1. Alegerea sarcinii conectate trebuie făcută ținând cont atât de această intensitate maximă, cât și de limitele specifice stabilite de Orbis pentru fiecare tehnologie de iluminat.

Compatibil cu seria 27 de Simon

Fișa tehnică Orbis indică compatibilitatea PULSAMAT cu mecanismele din seria 27 de Simon, facilitând integrarea sa în anumite instalații existente sau proiecte de renovare.

Format încastrat și design discret

Mecanismul are dimensiuni exterioare aproximative de 93 x 86 x 42,5 mm și o greutate netă de 53 g. După instalare, electronica rămâne adăpostită în interiorul dozei universale, iar la exterior rămâne partea frontală cu senzorul tactil și indicatorul luminos.

Reglajul timpului este protejat în spatele ramei, permițând păstrarea unui aspect curat și îngreunând modificarea accidentală a configurației de către utilizator.

Consum propriu redus

PULSAMAT are un consum propriu aproximativ de 0,7 W, echivalent cu 5,5 VA. Echipamentul rămâne alimentat pentru a detecta contactul pe senzor și pentru a gestiona electronic temporizarea.

Protecție IP20 pentru instalații interioare

Temporizatorul are grad de protecție IP20 conform EN 60529 și Clasa II de protecție în condiții corecte de montaj. Este destinat instalațiilor interioare protejate împotriva apei și a umidității directe.

Temperatura de funcționare este cuprinsă între -10 și +50 °C, iar pentru transport și depozitare admite temperaturi între -20 și +60 °C.

Aplicații ale Orbis PULSAMAT

Combinația dintre senzorul tactil, butoanele suplimentare și temporizarea reglabilă îl face deosebit de potrivit pentru controlul iluminatului în zone unde nu este necesar ca lămpile să rămână aprinse permanent.

• Scări de bloc.
• Coridoare și holuri.
• Curți comune.
• Garaje.
• Subsoluri și boxe.
• Toalete și băi.
• Zone comune ale clădirilor.
• Iluminat interior temporizat.

Caracteristici tehnice ale Orbis PULSAMAT OB200001

• Marcă: Orbis.
• Referință: OB200001.
• Model: PULSAMAT.
• Tip: temporizator electronic / automat de scară.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Interval de temporizare: de la 30 de secunde la 10 minute.
• Acționare: senzor tactil capacitiv.
• Funcționare rearmabilă: da.
• Butoane externe: da.
• Butoane luminoase: până la 6 mA la 230 V.
• Instalație electrică: 3 fire.
• Tip contact: releu.
• Putere de rupere: 6 A la 230 V CA, cos φ = 1.
• Consum propriu: 0,7 W, aproximativ 5,5 VA.
• Sarcină maximă incandescentă: 1300 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogen 12 V CA: 1000 VA.
• Sarcină maximă halogen 230 V CA: 1300 W.
• Sarcină maximă consum redus: 600 VA.
• Sarcină maximă downlight: 400 VA.
• Sarcină maximă LED: 90 VA.
• Montaj: încastrat în doză universală de mecanism.
• Doză compatibilă: 65 x 65 mm.
• Conexiune: borne cu șurub.
• Secțiune conductor: 0,75-1,5 mm².
• Cuplu maxim de strângere: 0,4 Nm.
• Grad de protecție: IP20 conform EN 60529.
• Clasa de protecție: Clasa II cu montaj corect.
• Temperatura de funcționare: -10 până la +50 °C.
• Temperatura de transport și depozitare: -20 până la +60 °C.
• Dimensiuni: 93 x 86 x 42,5 mm.
• Greutate netă: 53 g.
• Compatibilitate: seria 27 de Simon.

Control temporizat pentru iluminat LED și convențional

Orbis PULSAMAT OB200001 combină acționarea tactilă cu o temporizare de până la 10 minute și posibilitatea de a adăuga butoane suplimentare. Instalarea cu 3 fire și ieșirea prin releu permit utilizarea sa cu iluminat LED și cu diferite tehnologii de lămpi, în limitele sarcinilor stabilite de producător.

Față de un iluminat conectat permanent, temporizatorul permite oprirea automată a circuitului la finalul perioadei selectate, fiind o soluție practică pentru automatizarea scărilor și a altor zone comune sau de trecere.

Important: instalarea PULSAMAT trebuie realizată de personal calificat, respectând schema de conexiuni Orbis. Producătorul recomandă evitarea instalării lângă surse de câmpuri electromagnetice deosebit de intense și respectarea întotdeauna a sarcinilor maxime indicate pentru fiecare tip de iluminat.
