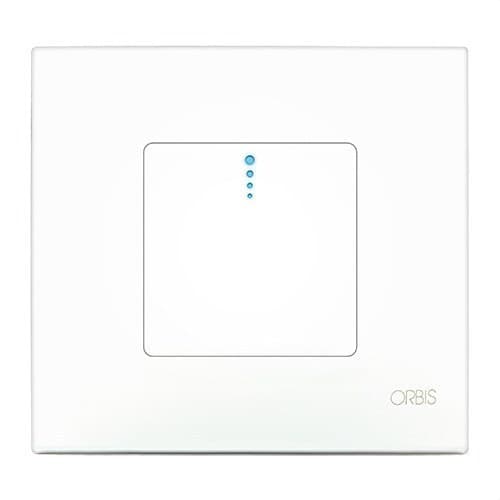

Temporizator pulsaluz de la 30 de secunde la 10 minute

Orbis PULSALUZ, referința OB200000, este un temporizator electronic pentru automatizarea aprinderii circuitelor de iluminat pentru o perioadă determinată. Se montează încastrat într-o doză universală de mecanism, funcționează la 230 V și permite reglarea temporizării între 30 de secunde și 10 minute, fiind deosebit de potrivit pentru scări, holuri, vestibule, garaje, subsoluri, debara, grupuri sanitare și alte zone de trecere.

Aprinderea se realizează printr-un senzor tactil capacitiv integrat în partea frontală, astfel încât este suficient să îl atingeți, fără a fi nevoie de apăsare. De asemenea, permite conectarea unor butoane externe suplimentare și dispune de funcționare rearmabilă: dacă este acționat din nou în timpul unei temporizări active, începe un nou ciclu complet.

Temporizare reglabilă de la 30 de secunde la 10 minute

PULSALUZ permite ajustarea timpului de funcționare al iluminatului între aproximativ 30 de secunde și 10 minute. Selectorul de reglaj este ascuns în spatele ramei exterioare, ajutând la evitarea modificărilor accidentale sau a manipulărilor neautorizate după configurare.

Acest reglaj permite adaptarea funcționării la fiecare zonă. Timpii mai scurți sunt potriviți pentru spații cu trafic rapid, în timp ce perioadele mai lungi permit menținerea iluminatului aprins mai mult timp în scări, garaje, grupuri sanitare sau zone comune.

Senzor tactil capacitiv integrat

Una dintre caracteristicile principale ale Orbis PULSALUZ este acționarea prin senzor capacitiv. Utilizatorul trebuie doar să atingă suprafața frontală pentru a activa temporizarea, fără a acționa mecanic un buton.

Partea frontală include și un LED de semnalizare care facilitează identificarea mecanismului.

Funcționare rearmabilă

Temporizatorul este rearmabil în timpul funcționării. De fiecare dată când senzorul este atins din nou sau este acționat unul dintre butoanele externe în timp ce iluminatul rămâne aprins, temporizarea pornește din nou de la început.

Această funcție este deosebit de utilă în scări și zone comune, deoarece diferiți utilizatori pot prelungi automat timpul de aprindere pe măsură ce folosesc instalația.

Compatibil cu butoane externe

Pe lângă senzorul tactil încorporat, PULSALUZ admite butoane externe suplimentare. Astfel, același circuit poate fi activat din diferite puncte ale unei scări, ale unui hol sau ale unei zone comune.

Orbis indică compatibilitate cu butoane luminoase cu un curent de până la 6 mA la 230 V. Dacă contactul butonului suplimentar este menținut închis printr-un întrerupător, echipamentul poate rămâne permanent pornit cât timp acel contact rămâne închis.

Instalare cu 2 fire

Orbis PULSALUZ utilizează o instalație electronică cu 2 fire, o caracteristică deosebit de utilă în anumite renovări și înlocuiri de mecanisme temporizate unde nu există conductor neutru în doza mecanismului.

Montajul se realizează încastrat într-o doză universală de mecanism de 65 x 65 mm. Conectarea electrică se face prin borne cu șurub pentru conductori cu secțiunea de 0,75 până la 1,5 mm².

Proiectat pentru lămpi incandescente și halogene

Referința OB200000 este proiectată special pentru sarcini de iluminat incandescente și halogene. Producătorul stabilește următoarele intervale de sarcină recomandate:

• Lămpi incandescente: de la 25 la 500 W.
• Lămpi halogene de joasă tensiune la 12 V CA: de la 50 la 300 VA.
• Lămpi halogene la 230 V CA: de la 18 la 500 W.

Important: Orbis specifică în mod expres că PULSALUZ nu este potrivit pentru sarcini electronice. Nu trebuie utilizat cu lămpi fluorescente, lămpi economice, downlight-uri electronice sau iluminat LED. Pentru acest tip de sarcini, trebuie selectate temporizatoare Orbis compatibile în mod specific.

Protecție prin siguranță rapidă

Temporizatorul încorporează intern o siguranță rapidă tip F de 3,15 A, care nu este înlocuibilă. Elementul de comutație este de tip semiconductor, adecvat pentru funcționarea electronică a dispozitivului în cadrul sarcinilor specificate de producător.

Consum propriu redus

Consumul propriu al PULSALUZ este de aproximativ 0,7 W, echivalent cu 5,3 VA. Fiind un temporizator instalat permanent în circuit, acest consum redus limitează energia necesară pentru menținerea activă a sistemului de control.

Design pentru instalare încastrată

Mecanismul are dimensiuni exterioare aproximative de 93 x 86 x 42,5 mm și o greutate netă de 48 g. Este pregătit pentru montaj în doză universală, iar designul său permite integrarea sistemului de temporizare direct în zona de acționare a iluminatului.

Fișa tehnică Orbis indică, de asemenea, compatibilitate cu mecanismele din seria 27 de Simon, facilitând integrarea în anumite instalații existente.

Protecție IP20 pentru spații interioare

PULSALUZ are grad de protecție IP20 conform EN 60529 și Clasa II de protecție atunci când este instalat corect. Este destinat instalațiilor interioare protejate împotriva umidității directe.

Intervalul său de temperatură de funcționare este între -10 și +50 °C, iar pentru transport și depozitare admite temperaturi cuprinse între -20 și +60 °C.

Aplicații ale Orbis PULSALUZ

PULSALUZ este conceput în principal pentru instalații în care iluminatul trebuie să rămână activ doar pentru perioade limitate. Printre aplicațiile sale obișnuite se numără:

• Scări de bloc.
• Holuri și vestibule.
• Curți comune.
• Garaje.
• Subsoluri și debara.
• Băi și grupuri sanitare.
• Zone comune ale clădirilor.
• Spații de trecere cu iluminat incandescent sau halogen compatibil.

Caracteristici tehnice ale Orbis PULSALUZ OB200000

• Marcă: Orbis.
• Referință: OB200000.
• Model: PULSALUZ.
• Tip: temporizator electronic / automat de scară.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Temporizare: de la 30 de secunde la 10 minute.
• Acționare: senzor tactil capacitiv.
• Butoane externe: da.
• Butoane luminoase: compatibile până la 6 mA la 230 V.
• Funcționare rearmabilă: da.
• Instalație electrică: 2 fire.
• Montaj: încastrat în doză universală de mecanism.
• Doză recomandată: universală de 65 x 65 mm.
• Tip de contact: semiconductor.
• Protecție internă: siguranță rapidă F de 3,15 A, neînlocuibilă.
• Consum propriu: 0,7 W (5,3 VA).
• Sarcină incandescentă: 25-500 W.
• Sarcină halogen 12 V CA: 50-300 VA.
• Sarcină halogen 230 V CA: 18-500 W.
• Compatibilitate cu fluorescente: nu.
• Compatibilitate cu lămpi economice: nu.
• Compatibilitate cu downlight-uri electronice: nu.
• Compatibilitate cu LED: nu.
• Indicator LED: da.
• Grad de protecție: IP20.
• Clasa de protecție: Clasa II cu montaj corect.
• Temperatura de funcționare: -10 până la +50 °C.
• Temperatura de transport și depozitare: -20 până la +60 °C.
• Secțiunea conductorului: 0,75-1,5 mm².
• Cuplu maxim de strângere: 0,4 Nm.
• Dimensiuni: 93 x 86 x 42,5 mm.
• Greutate netă: 48 g.
• Compatibilitate: seria 27 de Simon.

Temporizare simplă printr-o atingere

Orbis PULSALUZ OB200000 combină într-un singur mecanism butonul și temporizatorul, permițând controlul iluminatului prin simpla atingere a senzorului frontal. Reglajul de la 30 de secunde la 10 minute și posibilitatea de a adăuga butoane externe îl transformă într-o soluție practică pentru automatizarea circuitelor de iluminat în zone de trecere.

Instalarea cu 2 fire facilitează anumite înlocuiri și renovări, iar reglajele ascunse ajută la păstrarea configurației selectate după instalare.

Important: PULSALUZ este proiectat exclusiv pentru sarcinile incandescente și halogene specificate de Orbis. Nu este compatibil cu iluminatul LED sau cu alte sarcini electronice. De asemenea, nu trebuie conectate mai multe mecanisme PULSALUZ pentru a controla aceeași sarcină.
