"Intrerupător orar programabil analogic sferă verticală zilnic cu rezervă de funcționare"

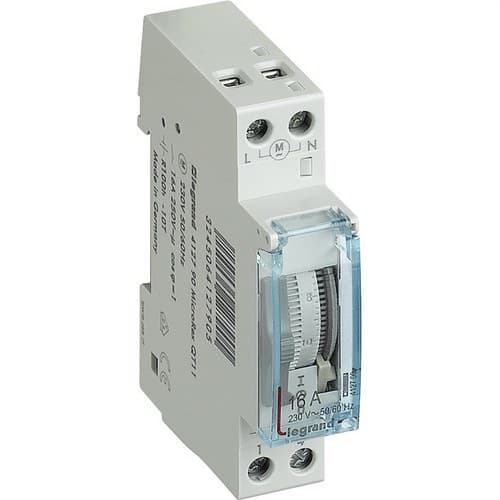

Comutatorul orar programabil Legrand 412790 este un programator analogic modular conceput pentru automatizarea pornirii și opririi circuitelor electrice conform unei programări zilnice. Dispune de cadran vertical, programare în intervale de 15 minute, o ieșire de 16 amperi și o rezervă de mers de 100 de ore, care permite menținerea funcționării ceasului în cazul unor întreruperi temporare ale alimentării.

Cu alimentare la 230 volți în curent alternativ și format compact de doar 1 modul, poate fi instalat pe șină DIN în tablouri electrice pentru a controla automat sarcini precum iluminatul sau încălzirea. Selectorul frontal cu trei poziții permite alegerea între funcționare permanentă, automată sau oprită.

Comutator orar analogic cu programare zilnică

Referința 412790 aparține gamei de comutatoare orare programabile Legrand și utilizează o programare analogică de 24 de ore.

Cadranul vertical reprezintă un ciclu complet de o zi și este împărțit în segmente de 15 minute. Prin intermediul acestor segmente se pot stabili perioadele în care ieșirea trebuie să rămână conectată sau deconectată.

Odată realizată programarea, ciclul se repetă automat la fiecare 24 de ore, ceea ce îl face deosebit de practic pentru instalațiile care trebuie să mențină aceleași ore de funcționare în fiecare zi.

Programare minimă de 15 minute

Fiecare segment al programatorului echivalează cu 15 minute, acesta fiind și intervalul minim de comutare permis de dispozitiv.

Această rezoluție permite stabilirea diferitelor perioade de funcționare pe parcursul zilei fără a fi necesare sisteme de programare digitală mai complexe.

Legrand specifică o precizie de comutare de plus sau minus 5 minute pentru acest comutator orar analogic.

Rezervă de mers de 100 de ore

Una dintre principalele caracteristici ale modelului Legrand 412790 este rezerva de mers de 100 de ore. Dispozitivul încorporează un acumulator reîncărcabil care permite menținerea funcționării ceasului atunci când alimentarea electrică este întreruptă temporar.

În acest fel, o pană de curent nu obligă la reajustarea imediată a orei programatorului, atâta timp cât durata întreruperii se menține în limita capacității de rezervă specificate.

Legrand identifică elementul de stocare integrat ca un acumulator reîncărcabil nichel-metal hidrură.

Ieșire de 16 amperi

Comutatorul orar dispune de 1 canal și 1 contact normal deschis fără potențial. Curentul nominal de comutare este de 16 amperi la 250 volți în curent alternativ pentru o sarcină cu factor de putere cos phi egal cu 1.

Această capacitate permite utilizarea sa pentru automatizarea diferitelor circuite compatibile, fiind necesară verificarea întotdeauna a naturii și puterii sarcinii care urmează să fie comandată.

Control automat al iluminatului și încălzirii

Legrand indică acest programator pentru aplicații precum controlul orar al iluminatului sau încălzirii. Permite stabilirea unor perioade zilnice de conectare și deconectare fără a fi necesară manevrarea manuală în fiecare zi.

Poate fi utilizat, de exemplu, pentru a controla circuite care trebuie să funcționeze doar în anumite intervale orare, respectând întotdeauna capacitatea electrică a contactului și caracteristicile sarcinii conectate.

Selector frontal ON, AUTO și OFF

Partea frontală include un selector manual cu trei poziții care permite alegerea între diferite moduri de funcționare:

• ON: conectare manuală permanentă a ieșirii.
• AUTO: funcționare conform orarelor stabilite pe cadranul de programare.
• OFF: deconectare manuală a ieșirii.

Această funcție permite anularea temporară a programării atunci când este necesar, fără a modifica segmentele orare configurate anterior.

Schimbare manuală între ora de vară și ora de iarnă

Legrand 412790 permite realizarea schimbării manuale între ora de vară și ora de iarnă. Reglajul nu se efectuează automat, astfel că trebuie modificat manual atunci când este cazul.

Punerea în oră se realizează, de asemenea, direct pe mecanismul analogic al dispozitivului.

Ceas controlat cu cuarț

Mecanismul orar este controlat cu cuarț, oferind o referință stabilă pentru avansul programării zilnice.

Combinația dintre mecanismul cu cuarț și rezerva de mers integrată permite menținerea ceasului în funcțiune în timpul întreruperilor temporare ale alimentării.

Alimentare la 230 volți

Comutatorul orar funcționează cu o alimentare de 230 volți în curent alternativ și admite o frecvență de 50 sau 60 hertzi.

Alimentarea electrică se realizează prin partea superioară a dispozitivului, conform schemei de conectare indicate de Legrand.

Format compact de 1 modul

Legrand 412790 ocupă doar 1 modul de 17,5 milimetri lățime, ceea ce permite instalarea sa în tablouri electrice cu un consum minim de spațiu.

Este proiectat pentru montaj pe șină DIN și poate fi amplasat alături de întreruptoare automate, diferențiale, contactoare și alte dispozitive modulare de comandă și protecție.

Dimensiunile Legrand 412790

Dimensiunile indicate de producător sunt:

• Lățime: 17,5 milimetri.
• Înălțime: 83 milimetri.
• Adâncime: 60 milimetri.
• Număr de module: 1.

Formatul său deosebit de compact facilitează integrarea programării orare chiar și în tablouri cu spațiu modular limitat.

Bornes pentru conductori de până la 4 milimetri pătrați

Bornelor comutatorului orar admit conductori cu secțiuni cuprinse între 1,5 și 4 milimetri pătrați.

Dispozitivul include, de asemenea, indicații ale bornelor de conectare pentru a facilita identificarea în timpul cablării și punerii în funcțiune.

Protecție IP20

Referința 412790 prezintă un grad de protecție IP20 și este concepută pentru instalare în interiorul tablourilor electrice și al carcaselor adecvate.

Temperatura ambiantă de funcționare este cuprinsă între -10 și 55 grade Celsius, iar temperatura de depozitare admisă se situează între -10 și 60 grade Celsius.

Caracteristici tehnice ale Legrand 412790

• Marcă: Legrand.
• Referință: 412790.
• EAN: 3245064127905.
• Tip produs: comutator orar programabil analogic.
• Tip programare: zilnică.
• Ciclu de programare: 24 de ore.
• Tip cadran: vertical.
• Număr de canale: 1.
• Număr de ieșiri: 1.
• Tip contact: normal deschis fără potențial.
• Curent nominal de comutare: 16 amperi la 250 volți în curent alternativ.
• Programare minimă: 15 minute.
• Durata fiecărui segment: 15 minute.
• Precizie de comutare: plus sau minus 5 minute.
• Rezervă de mers: 100 de ore.
• Controlul ceasului: cuarț.
• Alimentare: 230 volți în curent alternativ.
• Frecvență: între 50 și 60 hertzi.
• Selector manual: ON, AUTO și OFF.
• Schimbare vară/iarnă: manuală.
• Montaj: șină DIN.
• Număr de module: 1.
• Lățime: 17,5 milimetri.
• Înălțime: 83 milimetri.
• Adâncime: 60 milimetri.
• Grad de protecție: IP20.
• Secțiune admisă în borne: între 1,5 și 4 milimetri pătrați.
• Sens de alimentare: superior.
• Temperatura de funcționare: între -10 și 55 grade Celsius.
• Temperatura de depozitare: între -10 și 60 grade Celsius.
• Acumulator integrat: da, reîncărcabil.
• Tehnologia acumulatorului: nichel-metal hidrură.
• Culoare: gri RAL 7035.

Programare orară zilnică în doar 1 modul

Comutatorul orar Legrand 412790 permite automatizarea zilnică a circuitelor de iluminat, încălzire și a altor sarcini compatibile printr-o programare analogică simplă, în intervale de 15 minute.

Rezerva de mers de 100 de ore, ieșirea de 16 amperi, selectorul manual ON–AUTO–OFF și formatul compact de 1 modul oferă o soluție practică pentru instalațiile care trebuie să controleze orele de funcționare repetitive direct din tabloul electric.
