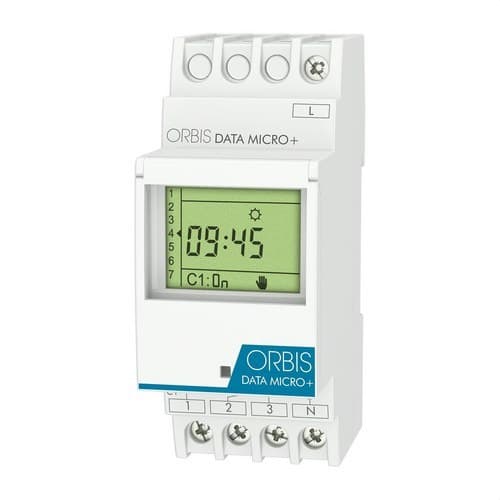

Întrerupător orar digital DATA MICRO+

Întrerupătorul orar digital Orbis DATA MICRO+, referința OB172012N, este un programator modular de 230 V conceput pentru automatizarea unui circuit electric prin programări pe secunde, zilnice sau săptămânale. Dispune de un contact comutator liber de potențial de 16(10) A, până la 32 de programe, funcție de impulsuri de la 1 la 59 de secunde și o perioadă specială de vacanță de până la 99 de zile.

Instalarea se realizează pe șină DIN și ocupă 2 module de lățime. Programarea se efectuează prin intermediul unui ecran LCD și al unui meniu ghidat de pictograme, facilitând configurarea orarelor pentru iluminat, pompe de irigații, climatizare, semnalizare și alte echipamente electrice. În plus, încorporează rezervă de mers de până la 4 ani, schimb automat de oră vară-iarnă și control manual temporar sau permanent.

Programare zilnică și săptămânală cu până la 32 de programe

Orbis DATA MICRO+ permite stocarea a până la 32 de programe pentru stabilirea orelor de pornire și oprire în timpul zilei sau al săptămânii. Astfel, funcționarea instalației poate fi adaptată la diferite zile și intervale orare fără a fi necesare manevre manuale.

Programarea are o rezoluție minimă de 1 secundă, oferind o precizie ridicată pentru aplicațiile care necesită manevre scurte sau activare la o oră determinată.

Un circuit comutat liber de potențial

Referința OB172012N corespunde versiunii DATA MICRO+ cu un singur circuit. Încorporează un contact comutat normal deschis și normal închis, liber de potențial, cu o capacitate de comutare de 16(10) A la 250 V CA.

Contactul este fabricat din AgSnO2 și permite controlul direct al diferitelor tipuri de sarcini în limitele maxime indicate de Orbis.

Impulsuri programabile de la 1 la 59 de secunde

Pe lângă manevrele convenționale de pornire și oprire la o oră determinată, DATA MICRO+ permite programarea de impulsuri cu o durată cuprinsă între 1 și 59 de secunde.

Această funcție îi extinde posibilitățile de utilizare în aplicații precum sirene, avertizoare, semnalizare, acționarea temporară a releelor sau alte echipamente care trebuie să rămână active doar câteva secunde.

Perioadă de vacanță de până la 99 de zile

Programatorul încorporează o perioadă specială de vacanță configurabilă până la un maxim de 99 de zile. În acest interval, programările obișnuite sunt dezactivate fără a fi necesară ștergerea lor din memorie.

Această funcție este deosebit de utilă în birouri, magazine, unități de învățământ și alte instalații care rămân închise în anumite perioade.

Control manual temporar sau permanent

Starea ieșirii poate fi modificată manual direct de la programator. DATA MICRO+ permite o activare sau dezactivare temporară, care modifică funcționarea automată punctual, sau stabilirea unei stări manuale permanente.

Aceste funcții facilitează lucrările de întreținere, testele sau situațiile în care, temporar, nu se dorește respectarea orarului programat.

Schimb automat de oră vară-iarnă

Ceasul încorporează gestionarea schimbării orei între vară și iarnă. Poate fi configurat pentru a efectua automat schimbarea conform calendarului Uniunii Europene, poate fi programat personalizat sau poate fi menținut dezactivat.

Această funcție permite păstrarea corectă a orelor de pornire și oprire pe tot parcursul anului, fără a fi necesară modificarea manuală a ceasului la fiecare schimbare sezonieră.

Rezervă de mers de până la 4 ani

DATA MICRO+ încorporează o baterie litiu care oferă o rezervă de mers de până la 4 ani fără alimentare de la rețea. Astfel, ceasul și programările pot fi menținute în timpul întreruperilor de alimentare sau în perioadele în care tabloul rămâne deconectat.

În această generație a DATA MICRO+, Orbis specifică o baterie internă litiu nesubstituibilă.

Ecran LCD cu programare ghidată de pictograme

Programatorul dispune de un ecran LCD care permite vizualizarea orei, a zilei și a stării de funcționare a circuitului. Sistemul de meniuri utilizează pictograme pentru a ghida utilizatorul în timpul configurării.

Formatul orar este de 24 de ore, iar precizia ceasului ajunge la ±1 secundă la 24 de ore la o temperatură de referință de 23 °C datorită oscilatorului său cu cuarț.

Capac transparent sigilabil

Comenzile frontale sunt protejate printr-o fereastră transparentă sigilabilă. Această caracteristică permite verificarea vizuală a informațiilor de pe ecran și, în același timp, ajută la prevenirea modificărilor neautorizate ale programării.

De aceea, DATA MICRO+ este deosebit de potrivit pentru tablouri electrice din comunități, magazine, birouri, unități de învățământ și alte instalații accesibile mai multor utilizatori.

Capacitate pentru diferite tipuri de sarcini

Contactul normal deschis admite diferite puteri maxime în funcție de tipul receptorului conectat:

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi economice: până la 600 VA.
• Downlight-uri: până la 400 VA.
• Iluminat LED: până la 90 VA.

În cazul sarcinilor cu curenți mari de pornire trebuie verificat în mod special să nu fie depășite limitele specificate de producător.

Format modular pentru șină DIN

Orbis DATA MICRO+ este proiectat pentru montaj pe șină DIN și ocupă 2 module, echivalente cu aproximativ 35 mm lățime. Dimensiunile exterioare sunt de 35 x 88 x 65 mm, iar greutatea netă este de 135 g.

Conectarea se realizează prin borne cu șurub și admite conductori cu secțiunea maximă de 4 mm². Cuplul maxim de strângere specificat este de 0,8 Nm.

Alimentare la 230 V

Referința OB172012N corespunde în mod specific versiunii alimentate la 230 V CA ±10%, cu frecvență nominală de 50/60 Hz. Consumul propriu este de 7,3 VA, echivalent aproximativ cu 1,2 W.

Orbis dispune de alte referințe DATA MICRO+ pentru diferite tensiuni de alimentare, de aceea este important să verificați codul produsului atunci când înlocuiți un programator existent.

Protecție IP20 pentru tablouri electrice

DATA MICRO+ dispune de grad de protecție IP20 conform EN 60529 și Clasa II atunci când este instalat corect. Este conceput pentru montaj în interiorul tablourilor electrice protejate împotriva apei și a accesului la părțile active.

Intervalul normal de funcționare este cuprins între -10 și +45 °C, în timp ce limita de funcționare indicată de Orbis se extinde între -30 și +50 °C.

Aplicații ale Orbis DATA MICRO+

Programarea săptămânală, funcția de impulsuri și contactul liber de potențial permit utilizarea DATA MICRO+ în numeroase instalații rezidențiale, terțiare și profesionale:

• Programarea iluminatului interior și exterior.
• Pompe electrice pentru sisteme de irigații.
• Orare de funcționare pentru climatizare în birouri.
• Sirene pentru unități de învățământ.
• Panouri luminoase și semnalizare.
• Echipamente electrice în magazine și clădiri publice.
• Automatizarea circuitelor în instalații industriale compatibile.

Caracteristici tehnice ale Orbis DATA MICRO+ OB172012N

• Marcă: Orbis.
• Referință: OB172012N.
• Model: DATA MICRO+.
• Tip: întrerupător orar digital modular.
• Alimentare: 230 V CA ±10%.
• Frecvență: 50/60 Hz.
• Număr de circuite: 1.
• Circuit: liber de potențial.
• Tip de contact: comutat NA/NC.
• Materialul contactului: AgSnO2.
• Putere de rupere: 16(10) A la 250 V CA.
• Număr de programe: până la 32.
• Programare: pe secunde, zilnică și săptămânală.
• Timp minim de manevră: 1 secundă.
• Precizie de manevră: la secundă.
• Impulsuri: de la 1 la 59 de secunde.
• Perioadă specială de vacanță: până la 99 de zile.
• Control manual: temporar sau permanent.
• Schimb vară-iarnă: automat UE, programabil sau dezactivabil.
• Ecran: LCD.
• Format orar: 24 de ore.
• Rezervă de mers: până la 4 ani fără alimentare.
• Baterie: litiu internă nesubstituibilă.
• Precizia ceasului: ±1 s/24 h la 23 °C.
• Consum propriu: 7,3 VA, aproximativ 1,2 W.
• Capac transparent sigilabil: da.
• Blocare prin tastatură: nu.
• Contor de ore: nu.
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogenă 12 V CA: 2000 VA.
• Sarcină maximă halogenă 230 V CA: 3000 W.
• Sarcină maximă lămpi economice: 600 VA.
• Sarcină maximă downlight-uri: 400 VA.
• Sarcină maximă LED: 90 VA.
• Montaj: șină DIN.
• Număr de module: 2.
• Dimensiuni: 35 x 88 x 65 mm.
• Greutate netă: 135 g.
• Conexiune: borne cu șurub.
• Secțiune maximă a conductorului: 4 mm².
• Cuplu maxim de strângere: 0,8 Nm.
• Grad de protecție: IP20 conform EN 60529.
• Clasa de protecție: Clasa II cu montaj corect.
• Tensiune nominală de impuls: 4 kV.
• Temperatura de funcționare: -10 până la +45 °C.
• Temperatura limită de funcționare: -30 până la +50 °C.
• Temperatura de transport și depozitare: -35 până la +60 °C.

Control orar precis într-un format compact

Orbis DATA MICRO+ OB172012N combină programarea zilnică și săptămânală, manevre cu precizie de o secundă și funcție de impulsuri într-un programator de doar 2 module DIN. Contactul său comutat liber de potențial facilitează integrarea în numeroase circuite de comandă și automatizare.

Rezerva de mers de până la 4 ani, perioada de vacanță, schimbarea automată a orei și capacul sigilabil completează o soluție deosebit de potrivită pentru instalațiile în care este necesar un control orar fiabil, fără o configurare excesiv de complexă.

Important: referința OB172012N corespunde modelului DATA MICRO+ cu un singur circuit și alimentare la 230 V. Pentru două circuite independente, Orbis dispune de DATA MICRO 2+. Instalarea trebuie realizată conform schemei producătorului și respectând sarcinile maxime indicate pentru fiecare tip de receptor.
