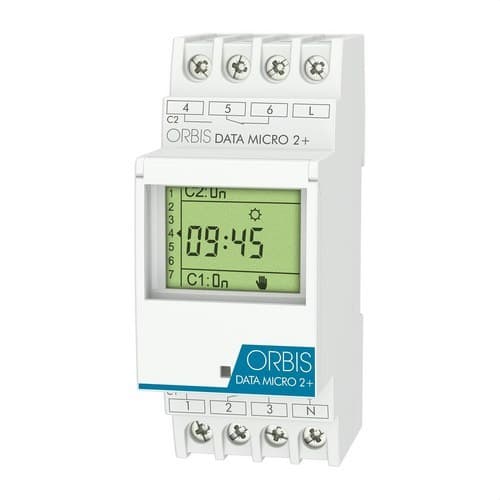

Comutator orar digital DATA MICRO 2+

Întrerupătorul orar digital Orbis DATA MICRO 2+, referința OB171912N, este un programator modular de 230 V conceput pentru automatizarea a două circuite electrice independente prin programări pe secunde, zilnice sau săptămânale. Dispune de două contacte comutatoare libere de potențial de 16(10) A, până la 32 de programe, funcție de impulsuri de la 1 la 59 de secunde și o perioadă specială de vacanță de până la 99 de zile.

Instalarea se realizează pe șină DIN și ocupă doar 2 module. Programarea se efectuează printr-un meniu ghidat de pictograme și un ecran LCD care afișează informațiile necesare pentru configurarea orarelor și verificarea stării de funcționare. În plus, include rezervă de mers prin baterie litiu, schimbare automată a orei vară-iarnă și posibilitatea de a efectua manevre manuale temporare sau permanente.

Două circuite independente

Referința OB171912N corespunde în mod specific modelului DATA MICRO 2+, echipat cu două circuite de ieșire independente. Fiecare circuit dispune de un contact comutator liber de potențial, permițând controlul a două sarcini sau echipamente diferite de la un singur întrerupător orar.

Fiecare ieșire oferă o putere de rupere de 16(10) A la 250 V CA, oferind o soluție compactă pentru instalațiile în care este necesară automatizarea a două circuite fără a utiliza doi programatori separați.

Până la 32 de programe zilnice sau săptămânale

DATA MICRO 2+ permite memorarea a până la 32 de programe de pornire și oprire. Manevrele pot fi configurate zilnic sau săptămânal, adaptând funcționarea fiecărei instalații la orarele prevăzute.

Această capacitate este adecvată pentru automatizarea iluminatului, climatizării, pompelor electrice de irigații, sirenelor, semnalizării și altor echipamente care trebuie activate sau dezactivate la momente determinate.

Programare cu precizie de 1 secundă

Programatorul oferă un timp minim de manevră de 1 secundă și o precizie de programare la secundă. Ceasul intern utilizează cristal de cuarț și prezintă o precizie de mers de ±1 secundă la 24 de ore la o temperatură de referință de 23 °C.

Aceste caracteristici permit utilizarea DATA MICRO 2+ atât pentru programări orare convenționale, cât și pentru aplicații care necesită manevre scurte și precise.

Funcție de impulsuri de la 1 la 59 de secunde

Pe lângă pornirile și opririle convenționale la o oră determinată, Orbis DATA MICRO 2+ permite programarea de impulsuri cu o durată cuprinsă între 1 și 59 de secunde.

Această funcție este deosebit de utilă pentru aplicații precum sirenele din unități de învățământ, semnalizările acustice, activarea temporară a releelor, automatizările și alte echipamente care trebuie să rămână conectate doar câteva secunde.

Perioadă specială de vacanță de până la 99 de zile

DATA MICRO 2+ permite configurarea unei perioade speciale de vacanță de până la 99 de zile. În acest interval pot fi dezactivate temporar programările obișnuite fără a fi nevoie să fie șterse.

După finalizarea perioadei speciale, echipamentul poate relua funcționarea orară stabilită anterior, facilitând gestionarea birourilor, centrelor educaționale, magazinelor și altor instalații cu perioade de închidere.

Acționare manuală temporară sau permanentă

Ieșirile pot fi acționate manual direct de pe programator. Orbis permite efectuarea de modificări temporare ale stării contactelor sau stabilirea unei conectări ori deconectări permanente atunci când este necesară anularea provizorie a programării automate.

Această funcție facilitează lucrările de întreținere, testele și situațiile punctuale în care utilizatorul trebuie să controleze direct circuitele.

Schimbare automată a orei vară-iarnă

Întrerupătorul orar include gestionarea schimbării între ora de iarnă și cea de vară. Poate fi configurat pentru a realiza automat schimbarea conform calendarului european, programat în mod personalizat sau dezactivat complet.

Această caracteristică evită necesitatea reajustării manuale a orei dispozitivului în instalațiile în care se utilizează schimbarea sezonieră a orei.

Rezervă de mers de până la 4 ani

Orbis DATA MICRO 2+ încorporează o baterie internă cu litiu care oferă o rezervă de mers de până la 4 ani fără alimentare electrică. Astfel, ceasul și programările pot fi menținute în timpul întreruperilor prelungite de alimentare sau în perioadele în care echipamentul rămâne deconectat de la rețea.

Conform fișei tehnice oficiale, bateria cu litiu a acestei versiuni nu este înlocuibilă.

Ecran LCD și programare ghidată de pictograme

Echipamentul dispune de un afișaj LCD și de un sistem de programare prin pictograme care facilitează accesul la diferitele funcții. Formatul orar utilizat este de 24 de ore.

Partea frontală include o fereastră transparentă sigilabilă, concepută pentru a îngreuna manipulările neautorizate după finalizarea programării dispozitivului.

Contacte comutatoare libere de potențial

Cele două circuite ale DATA MICRO 2+ utilizează contacte comutatoare NA/NC libere de potențial. Această configurație extinde posibilitățile de integrare în circuitele de comandă, deoarece contactele pot fi utilizate pentru conectarea sau deconectarea diferitelor sarcini în funcție de necesitățile proiectului.

Contactele sunt fabricate din AgSnO₂ și oferă o capacitate nominală de comutare de 2 x 16(10) A la 250 V CA.

Capacitate pentru diferite tipuri de iluminat

Orbis specifică următoarele sarcini maxime recomandate pentru contactele normal deschise:

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi economice: până la 600 VA.
• Downlight-uri: până la 400 VA.
• Iluminat LED: până la 90 VA.

Puterea admisă trebuie selectată ținând cont de natura sarcinii și de eventualele curenți de pornire, în special atunci când sunt conectate echipamente electronice sau sisteme de iluminat.

Format compact de 2 module DIN

DATA MICRO 2+ se instalează direct pe șină DIN și ocupă 2 module, cu o lățime aproximativă de 35 mm. Dimensiunile exterioare sunt de aproximativ 35 x 88 x 65 mm.

Acest format permite integrarea a două canale orare în tabloul electric folosind un spațiu redus, fiind deosebit de practic în instalațiile cu puțin spațiu disponibil pentru noi mecanisme.

Alimentare la 230 V

Referința OB171912N corespunde versiunii alimentate la 230 V CA ±10%, cu frecvență nominală de 50/60 Hz. Consumul propriu specificat de Orbis este de 7,3 VA, echivalent aproximativ cu 1,2 W.

Orbis comercializează și variante DATA MICRO + și DATA MICRO 2+ pentru alte tensiuni, de aceea trebuie verificată întotdeauna referința înainte de înlocuirea unui echipament existent.

Aplicații ale Orbis DATA MICRO 2+

Combinația dintre două circuite independente, programarea săptămânală și manevrele de până la o secundă permite utilizarea DATA MICRO 2+ în numeroase aplicații rezidențiale, comerciale și profesionale.

• Programarea iluminatului interior și exterior.
• Controlul orar al iluminatului în birouri.
• Automatizarea pompelor electrice pentru irigații.
• Programarea sistemelor de climatizare compatibile.
• Activarea sirenelor în școli și centre educaționale.
• Controlul firmelor luminoase și al semnalizării.
• Automatizarea echipamentelor electrice în clădiri publice.
• Controlul circuitelor în instalații industriale.

Caracteristici tehnice ale Orbis DATA MICRO 2+ OB171912N

• Marcă: Orbis.
• Referință: OB171912N.
• Model: DATA MICRO 2+.
• Tip: întrerupător orar digital modular.
• Alimentare: 230 V CA ±10%.
• Frecvență: 50/60 Hz.
• Număr de circuite: 2.
• Tip de contacte: 2 contacte comutatoare NA/NC libere de potențial.
• Putere de rupere: 2 x 16(10) A la 250 V CA.
• Materialul contactelor: AgSnO₂.
• Număr maxim de programe: 32.
• Programare: pe secunde, zilnică și săptămânală.
• Timp minim de manevră: 1 secundă.
• Precizie de programare: la secundă.
• Impulsuri programabile: de la 1 la 59 de secunde.
• Perioadă specială de vacanță: 1 perioadă de până la 99 de zile.
• Manevre manuale: temporare sau permanente.
• Schimbare vară/iarnă: automată pentru Europa, programabilă sau dezactivabilă.
• Ecran: LCD.
• Format orar: 24 de ore.
• Fereastră sigilabilă: da.
• Rezervă de mers: până la 4 ani fără alimentare.
• Tip baterie: baterie internă cu litiu, care nu poate fi înlocuită.
• Precizia ceasului: ±1 s/24 h la 23 °C.
• Consum propriu: 7,3 VA, aproximativ 1,2 W.
• Montaj: șină DIN.
• Număr de module: 2.
• Dimensiuni aproximative: 35 x 88 x 65 mm.
• Greutate netă: 160 g.
• Conexiune: borne cu șurub.
• Secțiune maximă conductor: 4 mm².
• Cuplu maxim de strângere: 0,8 Nm.
• Grad de protecție: IP20 conform EN 60529.
• Clasa de protecție: Clasa II în condiții corecte de montaj.
• Tensiune nominală de impuls: 4 kV.
• Temperatura de funcționare: -10 până la +45 °C.
• Limită de funcționare: -30 până la +50 °C.
• Temperatura de transport și depozitare: -35 până la +60 °C.
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogenă 12 V CA: 2000 VA.
• Sarcină maximă halogenă 230 V CA: 3000 W.
• Sarcină maximă economice: 600 VA.
• Sarcină maximă downlight: 400 VA.
• Sarcină maximă LED: 90 VA.

Programare precisă a două circuite de la un singur dispozitiv

Orbis DATA MICRO 2+ OB171912N permite centralizarea programării a două circuite într-un dispozitiv compact de doar 2 module DIN. Cele 32 de programe, contactele libere de potențial, programarea săptămânală și funcția de impulsuri oferă flexibilitate atât pentru automatizări simple, cât și pentru aplicații care necesită manevre de scurtă durată.

Rezerva de mers de până la 4 ani, schimbarea automată a orei vară-iarnă și fereastra sigilabilă completează o soluție orientată către instalații în care se urmărește o funcționare automată și stabilă, fără a fi necesare reajustări continue ale programatorului.

Important: sarcinile conectate trebuie să respecte limitele specificate de Orbis pentru fiecare tehnologie. Instalarea și conectarea trebuie realizate conform schemei producătorului și normativelor electrice aplicabile.
