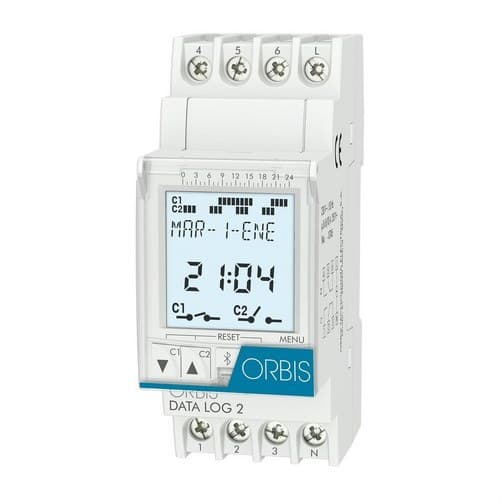

Comutator orar digital DATA LOG 2 230V

Orbis DATA LOG 2, referința OB175012, este un întrerupător orar digital de 230 V conceput pentru automatizarea a două circuite electrice în mod independent, prin programări zilnice, săptămânale, cu impulsuri sau pe cicluri. Dispune de 40 de programe, două contacte comutatoare de până la 16(10) A, ecran LCD retroiluminat și montaj pe șină DIN, ocupând doar 2 module.

Capacitatea sa extinsă de programare permite controlul iluminatului, firmelor luminoase, vitrinelor, fântânilor, grădinilor și altor circuite electrice cu orare definite. Include, de asemenea, comunicație Bluetooth, schimb automat al orei de vară/iarnă, perioade speciale de vacanță, contor de ore de funcționare și o baterie interschimbabilă care menține ceasul și programarea în absența alimentării.

Două circuite programabile independent

DATA LOG 2 se diferențiază de versiunea DATA LOG prin faptul că dispune de două circuite de ieșire. Fiecare utilizează un contact comutator cu capacitate de până la 16(10) A la 250 V CA, permițând gestionarea a două sarcini sau grupuri de sarcini de la un singur dispozitiv.

Această configurație este deosebit de practică atunci când este necesară automatizarea a două circuite cu orare diferite, fără a instala două întrerupătoare orare independente.

Până la 40 de programe zilnice sau săptămânale

Programatorul permite stocarea a până la 40 de programe și realizarea de configurări zilnice sau săptămânale. Astfel, este posibil să se definească orare diferite pentru fiecare zi sau să se stabilească secvențe adaptate funcționării obișnuite a unei instalații.

Echipamentul oferă o precizie de programare la secundă și un ceas controlat prin cristal de cuarț, cu o precizie specificată de ±1 secundă la fiecare 24 de ore la 23 °C.

Maniobre ON/OFF, impulsuri și cicluri

Pe lângă pornirile și opririle convenționale la o oră determinată, Orbis DATA LOG 2 permite configurarea diferitelor tipuri de manevre pentru a se adapta aplicațiilor de automatizare mai avansate.

• Oră fixă ON/OFF: pornire sau oprire la orele programate.
• Impulsuri: manevre cu durată configurabilă între 1 și 59 de secunde.
• Cicluri: funcționare repetitivă cu intervale de la 1 la 59 de secunde sau de la 1 minut la 23 de ore și 59 de minute.
• Acționare manuală: modificarea temporară a stării circuitelor.
• Acționare permanentă: permite menținerea unei ieșiri conectate sau deconectate, indiferent de programul stabilit.

Patru perioade speciale de vacanță

DATA LOG 2 permite definirea a până la patru perioade speciale pe parcursul anului. Această funcție facilitează modificarea funcționării obișnuite în timpul vacanțelor, sărbătorilor, închiderilor sezoniere sau altor date excepționale, fără a fi necesară ștergerea programării săptămânale principale.

Datorită acestor perioade speciale, programatorul se poate adapta mai bine la clădiri, magazine, asociații de locatari, birouri și instalații unde orarele se schimbă în anumite momente ale anului.

Schimb automat al orei de vară/iarnă

Echipamentul include schimb automat între ora de vară și cea de iarnă, configurabil în funcție de țară. De asemenea, este posibilă dezactivarea acestei funcții atunci când necesitățile instalației o impun.

Această caracteristică evită corectarea manuală a ceasului de fiecare dată când are loc schimbarea sezonieră a orei.

Programare și gestionare prin Bluetooth

Gama DATA LOG permite configurarea prin comunicație Bluetooth și dispozitive mobile compatibile, pe lângă programarea directă de la comenzile frontale ale echipamentului.

Orbis pune la dispoziție aplicații pentru programarea și gestionarea gamei DATA LOG, facilitând pregătirea și modificarea orarelor de pe un smartphone sau tabletă compatibilă.

Ecran LCD retroiluminat

DATA LOG 2 dispune de un ecran LCD retroiluminat de mari dimensiuni, care afișează informațiile necesare pentru configurarea și verificarea funcționării dispozitivului. Ecranul permite vizualizarea orei, programării și stării ieșirilor, precum și a unui cronogram zilnic.

Formatul orei poate fi selectat între 12 și 24 de ore, iar retroiluminarea facilitează citirea atunci când întrerupătorul orar este instalat în tablouri cu iluminare redusă.

Rezervă de funcționare cu baterie CR2032 interschimbabilă

Întrerupătorul orar include o baterie CR2032 de 3 V și 220 mAh, înlocuibilă. Conform fișei tehnice Orbis, rezerva ajunge până la 5 ani cu baterie și fără conectare la rețea, în timp ce durata de viață a bateriei poate ajunge la aproximativ 10 ani atunci când echipamentul rămâne alimentat.

În plus, dacă bateria este descărcată sau nu este instalată, un condensator de mare capacitate permite păstrarea programării timp de aproximativ 48 de ore fără alimentare electrică.

Contor de ore de funcționare

DATA LOG 2 include contor de ore de funcționare pentru canale, o funcție utilă pentru a cunoaște timpul în care anumite sarcini au rămas active.

Această informație poate facilita planificarea întreținerii corpurilor de iluminat, echipamentelor electrice sau altor dispozitive controlate de programator.

Blocare tastatură și capac sigilabil

Pentru a evita modificările accidentale sau neautorizate ale configurației, echipamentul dispune de funcție de blocare a tastaturii. De asemenea, include un capac frontal sigilabil pentru protejarea accesului la comenzi.

Aceste caracteristici sunt deosebit de utile în asociații de locatari, clădiri publice, magazine și instalații profesionale unde tabloul electric poate fi accesibil mai multor utilizatori.

Montaj compact pe șină DIN

Orbis DATA LOG 2 este proiectat pentru instalare pe șină DIN și ocupă doar 2 module. Dimensiunile exterioare sunt de aproximativ 35 x 88 x 65 mm, cu o adâncime de inserție de aproximativ 60 mm.

Lățimea redusă permite integrarea a două canale independente de programare în tablou, folosind mai puțin spațiu decât două programatoare individuale.

Capacitate de comutare

Fiecare dintre cele două circuite dispune de o capacitate de comutare de 16(10) A la 250 V CA. Orbis stabilește diferite sarcini maxime recomandate în funcție de tehnologia conectată.

• Lămpi incandescente: până la 3000 W.
• Fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V: până la 2000 VA.
• Halogene la 230 V: până la 3000 W.
• Lămpi cu consum redus: până la 600 VA.
• Downlight-uri: până la 400 VA în configurații fără detecție a trecerii prin zero.
• LED: până la 90 VA în configurații fără detecție a trecerii prin zero.

Capacitățile admisibile pot varia atunci când se utilizează comutarea cu detecție a trecerii prin zero. În toate cazurile trebuie respectate sarcinile maxime specificate de Orbis pentru configurația concretă a dispozitivului.

Aplicații ale Orbis DATA LOG 2

Datorită celor două canale, programării săptămânale și posibilității de a realiza impulsuri și cicluri, DATA LOG 2 poate fi utilizat în numeroase aplicații rezidențiale, terțiare și industriale.

• Controlul iluminatului în asociații de locatari.
• Iluminat exterior și decorativ.
• Iluminatul vitrinelor și al magazinelor.
• Pornirea și oprirea firmelor luminoase.
• Controlul iluminatului stradal sau public.
• Automatizarea fântânilor și grădinilor.
• Programarea sistemelor de irigații.
• Controlul orar al circuitelor în birouri și clădiri publice.
• Automatizarea echipamentelor electrice în instalații industriale.

Caracteristici tehnice ale Orbis DATA LOG 2 OB175012

• Marcă: Orbis.
• Referință: OB175012.
• Model: DATA LOG 2.
• Tip: întrerupător orar digital modular.
• Alimentare: 230 V CA ±10%.
• Frecvență: 50/60 Hz.
• Număr de circuite: 2.
• Tip de contacte: comutatoare.
• Putere de rupere: 2 x 16(10) A / 250 V CA.
• Număr de programe: până la 40.
• Programare: zilnică și săptămânală.
• Programare specială: până la 4 perioade anuale.
• Manevre: oră fixă ON/OFF, manuală, permanentă, impulsuri și cicluri.
• Durata impulsurilor: de la 1 la 59 de secunde.
• Cicluri: de la 1 la 59 de secunde și/sau de la 1 minut la 23 de ore și 59 de minute.
• Schimb vară/iarnă: automat, în funcție de țară, sau dezactivabil.
• Contor de ore: da, pe canal.
• Ecran: LCD retroiluminat.
• Format oră: 12/24 ore.
• Bluetooth: Bluetooth 5 LE.
• Blocare tastatură: da.
• Capac sigilabil: da.
• Baterie: CR2032, 3 V, 220 mAh, interschimbabilă.
• Rezervă cu baterie fără alimentare: până la 5 ani.
• Durata de viață a bateriei cu echipamentul alimentat: până la 10 ani.
• Rezervă fără baterie și fără alimentare: aproximativ 48 de ore.
• Precizia ceasului: ±1 s/24 h la 23 °C.
• Consum propriu la 230 V: 1,3 W, aproximativ 4 VA.
• Grad de protecție: IP20.
• Clasa de protecție: Clasa II cu montaj corect.
• Tensiune nominală de impuls: 4 kV.
• Temperatura de funcționare: -10 la 55 °C.
• Temperatura de depozitare și transport: -35 la 60 °C.
• Montaj: șină DIN.
• Lățime: 2 module DIN.
• Dimensiuni aproximative: 35 x 88 x 65 mm.
• Greutate netă: aproximativ 120 g.
• Conexiune: borne cu șurub.
• Secțiune conductor: 1-6 mm² pentru cablu rigid sau flexibil.
• Cuplu maxim de strângere: 0,8 Nm.

Programare avansată pentru două circuite în doar 2 module

Orbis DATA LOG 2 OB175012 oferă o soluție completă pentru automatizarea a două circuite electrice de la un singur echipament. Cele 40 de programe, manevrele prin impulsuri și cicluri, cele patru perioade speciale, ecranul retroiluminat și comunicația Bluetooth permit adaptarea de la controale orare simple până la instalații cu nevoi de programare mai avansate.

Rezerva de funcționare, schimbul automat al orei de vară/iarnă, contorul de ore și blocarea tastaturii completează un programator orientat atât către instalații rezidențiale, cât și comerciale, comunitare și industriale.

Important: înainte de conectarea sarcinilor trebuie verificate natura, intensitatea și puterea de pornire ale acestora, pentru a respecta limitele specificate de Orbis. Instalarea și conectarea trebuie realizate de personal calificat, respectând schema producătorului și normele electrice aplicabile.
