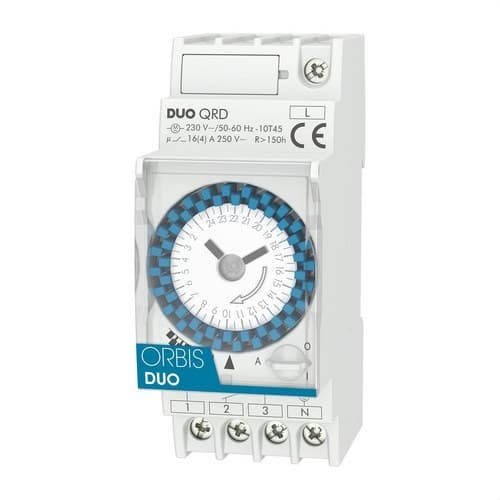

Comutator orar analogic 2 MOD.DUO QRD 230V

Întrerupătorul orar analogic Orbis DUO QRD, referința OB292032, este un programator electromecanic modular conceput pentru automatizarea pornirii și opririi zilnice a circuitelor electrice. Funcționează la 230 V, include un cadran frontal de 24 de ore cu intervale minime de programare de 30 de minute și dispune de o rezervă de mers de peste 150 de ore pentru a menține funcționarea ceasului în timpul întreruperilor de alimentare.

Formatul său de 2 module permite instalarea direct pe șină DIN de 35 mm în interiorul tabloului electric. DUO QRD încorporează un contact comutator de 16(4) A la 250 V CA, baterie reîncărcabilă interschimbabilă și selector manual cu trei poziții pentru alegerea între funcționare automată, pornire permanentă și oprire permanentă.

Programare zilnică prin cadran de 24 de ore

Orbis DUO QRD utilizează un cadran analogic de programare zilnică ce permite vizualizarea ușoară a perioadelor de funcționare configurate. Ciclul stabilit se repetă la fiecare 24 de ore, fiind deosebit de practic pentru echipamentele care trebuie să funcționeze zilnic după același program.

Cadranul dispune de 48 de came, iar fiecare reprezintă un interval de 30 de minute. Astfel, pot fi programate diferite perioade de conectare și deconectare pe parcursul zilei, fără a fi necesare ecrane, meniuri digitale sau aplicații.

Manevră minimă de 30 de minute

Durata minimă a fiecărei perioade programabile este de 30 de minute. Programarea se realizează deplasând camele cadranului corespunzătoare intervalelor în care se dorește menținerea circuitului activ.

Acest sistem mecanic facilitează o configurare rapidă și vizuală, fiind deosebit de potrivit pentru iluminat, pompe, încălzire, stații de filtrare și alte echipamente care nu necesită manevre de câteva minute sau secunde.

Rezervă de mers de peste 150 de ore

Versiunea QRD încorporează o baterie reîncărcabilă care oferă o rezervă de mers de peste 150 de ore. Datorită acesteia, mecanismul orar poate continua să avanseze chiar dacă apare o întrerupere temporară a alimentării electrice.

Această caracteristică împiedică ceasul să piardă imediat ora în cazul unei căderi de tensiune și permite păstrarea ciclului orar configurat. Bateria este interschimbabilă, conform procedurii stabilite de Orbis.

Selector manual cu trei poziții

Partea frontală include un comutator manual care permite selectarea directă a unuia dintre cele trei moduri de funcționare:

• I - Pornire permanentă: menține contactul de ieșire conectat indiferent de programare.
• 0 - Oprire permanentă: menține circuitul deconectat.
• A - Automat: circuitul funcționează conform orarelor stabilite pe cadran.

Această funcție permite anularea temporară a programului pentru lucrări de întreținere, perioade de vacanță, teste sau orice situație în care este necesar controlul manual al sarcinii.

Contact comutator de 16(4) A

DUO QRD dispune de un contact comutator fără potențial, cu putere de rupere de 16(4) A la 250 V CA. Acest lucru permite utilizarea contactelor normal deschis și normal închis în funcție de necesitățile circuitului de comandă.

Capacitatea maximă depinde de tipul receptorului conectat, de aceea trebuie respectate sarcinile recomandate de Orbis.

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi cu consum redus: până la 900 VA.
• Iluminat LED: până la 200 VA.

Format compact de 2 module DIN

Programatorul este conceput pentru montaj pe profil simetric de 35 mm conform EN 60715. Ocupă 2 module DIN, echivalentul a 35 mm lățime, facilitând integrarea alături de întreruptoare automate, diferențiale și alte elemente de comandă și protecție din tabloul electric.

Dimensiunile exterioare sunt aproximativ 35 x 88 x 65 mm. Conectarea se realizează prin borne pentru conductori de până la 4 mm².

Cadran frontal ușor de citit

Spre deosebire de alte programatoare analogice cu cadran lateral, gama DUO utilizează un cadran frontal care permite consultarea rapidă a orei și a perioadelor programate chiar și după instalarea dispozitivului în tablou.

Capacul transparent protejează elementele de programare și ajută la evitarea modificărilor involuntare ale camelelor în timpul utilizării obișnuite.

Precizia mecanismului orar

Orbis specifică pentru mecanism o precizie de mers de până la ±1 secundă pe zi la o temperatură de referință de 23 °C. Pentru cadranul zilnic, precizia de manevră indicată este de aproximativ ±5 minute.

Consumul propriu al întrerupătorului orar este egal sau mai mic de 0,5 W, astfel încât energia necesară pentru menținerea în funcțiune a mecanismului este redusă.

Protecție IP20 și Clasa II

DUO QRD dispune de grad de protecție IP20 conform EN 60529 și Clasa II în condiții corecte de montaj. Este destinat instalării în interiorul unui tablou electric care împiedică accesul la borne după finalizarea instalării.

Temperatura sa de funcționare este cuprinsă între -10 și +45 °C. Orbis recomandă, de asemenea, evitarea instalării imediate lângă sarcini puternic inductive, precum contactoare sau transformatoare, care pot genera câmpuri electromagnetice intense.

Aplicații ale Orbis DUO QRD

Programarea zilnică și contactul comutator permit utilizarea acestui întrerupător orar pentru automatizarea numeroaselor echipamente casnice, comerciale și profesionale.

• Stații de filtrare pentru piscine.
• Iluminat interior și exterior.
• Vitrine și reclame luminoase.
• Sisteme de încălzire.
• Pompe de apă.
• Sisteme de irigații.
• Echipamente electrice în locuințe și asociații de proprietari.
• Instalații comerciale și industriale compatibile.

Caracteristici tehnice ale Orbis DUO QRD OB292032

• Marcă: Orbis.
• Referință: OB292032.
• Model: DUO QRD.
• Tip: întrerupător orar analogic modular.
• Programare: zilnică.
• Cadran: 24 de ore.
• Număr de came: 48.
• Manevră minimă: 30 de minute.
• Alimentare: 230 V CA.
• Frecvență: 50-60 Hz.
• Contact: comutator.
• Putere de rupere: 16(4) A la 250 V CA.
• Rezervă de mers: peste 150 de ore.
• Baterie: reîncărcabilă și interschimbabilă.
• Precizie de mers: ≤ ±1 s/zi la 23 °C.
• Precizie de manevră: aproximativ ±5 min cu cadran zilnic.
• Consum propriu: ≤0,5 W.
• Comandă manuală: pornire permanentă / automat / oprire permanentă.
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogen 12 V CA: 2000 VA.
• Sarcină maximă halogen 230 V CA: 3000 W.
• Sarcină maximă consum redus: 900 VA.
• Sarcină maximă LED: 200 VA.
• Montaj: șină DIN de 35 mm conform EN 60715.
• Lățime: 2 module DIN, 35 mm.
• Dimensiuni aproximative: 35 x 88 x 65 mm.
• Secțiune maximă conductor: 4 mm².
• Grad de protecție: IP20 conform EN 60529.
• Clasă de protecție: Clasa II cu montaj corect.
• Tensiune nominală de impuls: 4 kV.
• Temperatura de funcționare: -10 până la +45 °C.

Programare zilnică simplă și rezistentă la întreruperi de curent

Orbis DUO QRD OB292032 oferă o soluție simplă pentru automatizarea circuitelor care repetă zilnic același program. Cadranul frontal facilitează atât programarea, cât și consultarea vizuală, iar intervalele de 30 de minute sunt potrivite pentru numeroase aplicații casnice și profesionale.

Rezerva sa de peste 150 de ore, bateria reîncărcabilă interschimbabilă, contactul comutator de 16(4) A și formatul compact de două module DIN completează un programator deosebit de potrivit pentru instalațiile în care se dorește un control orar analogic ușor de configurat și capabil să mențină ceasul în cazul întreruperilor temporare de alimentare.

Important: sarcina conectată trebuie să respecte limitele stabilite de Orbis pentru fiecare tip de receptor. Montajul trebuie realizat în interiorul unui tablou electric de către personal calificat și cu respectarea instrucțiunilor de instalare și conectare ale producătorului.
