Comutator orar analogic 2 MOD.DUO D 230V

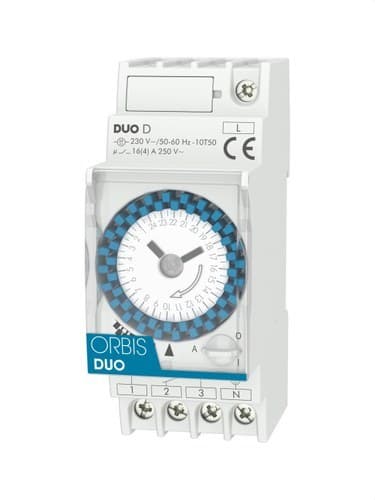

Întrerupătorul orar analogic Orbis DUO D, referința OB291032, este un programator electromecanic modular conceput pentru automatizarea pornirii și opririi zilnice a circuitelor electrice. Funcționează la 230 V, include un cadran frontal de 24 de ore cu intervale minime de programare de 30 de minute și dispune de un contact comutator de 16(4) A la 250 V CA.

Formatul său de 2 module permite instalarea direct pe șină DIN de 35 mm în interiorul tabloului electric. Programarea se realizează simplu, prin intermediul călăreților de pe cadranul frontal, iar selectorul manual permite alegerea între funcționare automată, pornire permanentă și oprire permanentă. Referința OB291032 corespunde în mod specific modelului zilnic fără rezervă de mers.

Programare zilnică prin cadran de 24 de ore

Orbis DUO D utilizează un cadran frontal de 24 de ore pentru stabilirea perioadelor de conectare și deconectare ale circuitului. Programul configurat se repetă automat în fiecare zi, fiind astfel deosebit de potrivit pentru instalațiile care trebuie să mențină un orar similar pe tot parcursul săptămânii.

Cadranul include 48 de călăreți de programare. Fiecare reprezintă un interval de 30 de minute, permițând definirea diferitelor intervale de funcționare pe parcursul zilei, fără a fi nevoie de ecrane digitale, aplicații sau dispozitive externe.

Maniobra minimă de 30 de minute

Durata minimă programabilă este de 30 de minute. Această rezoluție este adecvată pentru controlul iluminatului, încălzirii, pompelor, stațiilor de filtrare, sistemelor de irigații și altor echipamente care trebuie conectate pentru perioade relativ lungi.

Orbis specifică pentru cadranul zilnic o precizie de comutare aproximativă de ±5 minute.

Cadran frontal ușor de citit

Gama DUO se caracterizează printr-un cadran frontal care facilitează consultarea vizuală a orei și a perioadelor programate după instalarea echipamentului în tablou.

Programarea se realizează prin deplasarea călăreților în pozițiile corespunzătoare perioadelor de conectare și deconectare, oferind un sistem intuitiv, deosebit de potrivit pentru utilizatorii care preferă o configurare analogică.

Selector manual cu trei poziții

Panoul frontal include un comutator manual care permite modificarea stării circuitului fără a schimba programarea realizată:

• I - Pornire permanentă: menține circuitul conectat indiferent de programare.
• 0 - Oprire permanentă: menține circuitul deconectat.
• A - Automat: ieșirea urmează orarele configurate pe cadran.

Aceste poziții sunt utile pentru lucrări de întreținere, perioade de vacanță, teste de funcționare sau situații în care este necesară anularea temporară a programului automat.

Versiune fără rezervă de mers

Referința OB291032 corespunde modelului DUO D, adică versiunii zilnice fără baterie și fără rezervă de mers. Când alimentarea electrică dispare, mecanismul se oprește până la restabilirea alimentării.

Călăreții păstrează fizic programarea configurată, însă după o întrerupere de curent poate fi necesară reajustarea orei curente a cadranului.

Contact comutator de 16(4) A

DUO D dispune de un contact comutator cu capacitate de 16(4) A la 250 V CA. Această configurație permite utilizarea atât a contactului normal deschis, cât și a celui normal închis, în funcție de necesitățile circuitului.

Puterea maximă care poate fi conectată depinde de natura sarcinii, de aceea trebuie respectate limitele specificate de Orbis pentru fiecare tip de receptor.

Compatibil cu diferite tehnologii de iluminat

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi cu consum redus: până la 900 VA.
• Iluminat LED: până la 200 VA.

La echipamentele cu curenți mari de pornire trebuie verificat în special ca sarcina reală să se încadreze în specificațiile producătorului.

Format modular de 2 module DIN

Întrerupătorul orar ocupă 2 module DIN, echivalente cu 35 mm lățime, și se instalează pe șină DIN de 35 mm. Dimensiunile exterioare sunt de aproximativ 35 x 88 x 65 mm, ceea ce facilitează integrarea sa alături de protecții și alte elemente de comandă din tabloul electric.

Conectarea se realizează prin borne pregătite pentru conductori de până la 4 mm².

Consum propriu redus

DUO prezintă un consum propriu mai mic sau egal cu 0,5 W. Mecanismul său oferă o precizie de mers de până la ±1 secundă pe zi la o temperatură de referință de 23 °C.

Protecție IP20 pentru tablouri electrice

Orbis DUO D dispune de grad de protecție IP20 conform EN 60529 și Clasa II în condiții corecte de montaj. Este conceput pentru instalare în interiorul tablourilor electrice sau al carcaselor adecvate care protejează bornele și părțile active.

Intervalul de temperatură de funcționare este cuprins între -10 și +45 °C.

Aplicații ale Orbis DUO D

Programarea zilnică și contactul comutator permit utilizarea OB291032 în numeroase instalații în care echipamentele trebuie să funcționeze după orare stabilite:

• Stații de filtrare pentru piscine.
• Iluminat interior și exterior.
• Vitrine și reclame luminoase.
• Sisteme de încălzire.
• Pompe de apă.
• Sisteme de irigații.
• Echipamente din locuințe și asociații de locatari.
• Birouri și spații comerciale.
• Clădiri publice.
• Aplicații agricole și industriale compatibile.

Caracteristici tehnice ale Orbis DUO D OB291032

• Marcă: Orbis.
• Referință: OB291032.
• Model: DUO D.
• Tip: întrerupător orar analogic electromecanic.
• Programare: zilnică.
• Cadran: 24 de ore.
• Număr de călăreți: 48.
• Maniobra minimă: 30 de minute.
• Precizie de comutare: ±5 minute.
• Alimentare: 230 V CA.
• Frecvență: 50-60 Hz.
• Rezervă de mers: nu.
• Baterie: nu.
• Tip contact: comutator.
• Putere de rupere: 16(4) A la 250 V CA.
• Comandă manuală: pornire permanentă / oprire permanentă / automat.
• Precizie de mers: ≤ ±1 s/zi la 23 °C.
• Consum propriu: ≤0,5 W.
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogen 12 V CA: 2000 VA.
• Sarcină maximă halogen 230 V CA: 3000 W.
• Sarcină maximă consum redus: 900 VA.
• Sarcină maximă LED: 200 VA.
• Montaj: șină DIN de 35 mm.
• Număr de module: 2.
• Lățime: 35 mm.
• Dimensiuni aproximative: 35 x 88 x 65 mm.
• Secțiune maximă conductor: 4 mm².
• Grad de protecție: IP20 conform EN 60529.
• Clasă de protecție: Clasa II în condiții corecte de montaj.
• Tensiune nominală de impuls: 4 kV.
• Temperatură de funcționare: -10 până la +45 °C.
• EAN: 8426709108946.

Programare zilnică simplă pentru automatizarea circuitelor

Orbis DUO D OB291032 oferă o soluție simplă pentru automatizarea circuitelor care repetă același program în fiecare zi. Cadranul frontal facilitează atât programarea, cât și consultarea vizuală, iar intervalele de 30 de minute permit configurarea diferitelor perioade de funcționare într-o zi.

Contactul său comutator de 16(4) A, selectorul manual cu trei poziții și montajul în doar 2 module DIN îl transformă într-un programator practic pentru instalații rezidențiale, comerciale și profesionale.

Important: referința OB291032 corespunde versiunii DUO D fără rezervă de mers. Pentru o versiune zilnică cu baterie și rezervă de peste 150 de ore, Orbis oferă DUO QRD. Sarcina conectată trebuie să respecte întotdeauna limitele indicate de producător.
