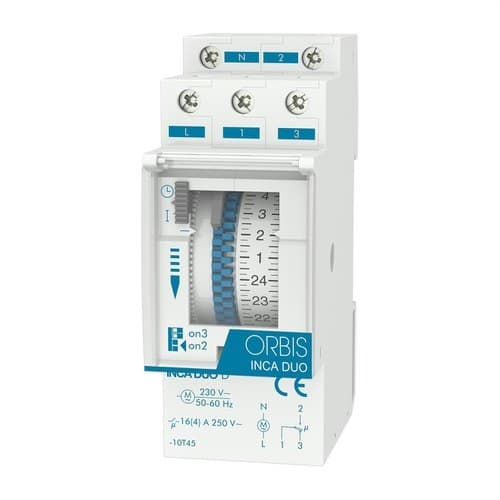

Comutator orar analog INCA DUO D 230V

Întrerupătorul orar analogic Orbis INCA DUO D, referința OB330132, este un programator electromecanic modular conceput pentru automatizarea pornirii și opririi zilnice a circuitelor electrice. Funcționează la 230 V, dispune de un cadran de 24 de ore cu intervale minime de programare de 15 minute și are un contact comutator fără potențial de 16(4) A la 250 V CA.

Formatul său de 2 module permite instalarea direct pe șină DIN în tablouri electrice. Programarea se realizează simplu, prin deplasarea pivoților laterali ai cadranului, fiind astfel deosebit de potrivit pentru iluminat, încălzire, pompe de apă, sisteme de irigații și alte echipamente care trebuie să repete zilnic același program.

Programare zilnică de 24 de ore

Orbis INCA DUO D încorporează un cadran de programare zilnică ce completează un ciclu la fiecare 24 de ore. Orarul stabilit se repetă automat în fiecare zi, atâta timp cât dispozitivul rămâne în funcționare automată.

Cadranul dispune de 96 de pivoți, oferind o rezoluție de 15 minute. Acest lucru permite stabilirea diferitelor perioade de conectare și deconectare pe parcursul zilei, fără a fi nevoie de meniuri digitale, aplicații sau echipamente externe.

Timp minim de manevră de 15 minute

Fiecare pivot reprezintă un interval de 15 minute, care constituie timpul minim de manevră al programatorului. Această rezoluție este adecvată pentru numeroase aplicații casnice și profesionale în care echipamentele trebuie să funcționeze pe intervale orare.

Precizia de manevră indicată de Orbis pentru versiunea zilnică este de aproximativ ±5 minute.

Contact comutator fără potențial

INCA DUO D dispune de o ieșire cu contact comutator normal deschis și normal închis. Fiind un contact fără potențial, oferă flexibilitate pentru integrarea în diferite circuite de comandă și control.

Puterea de rupere este de 16(4) A la 250 V CA, trebuind respectate întotdeauna sarcinile maxime stabilite de Orbis în funcție de tipul receptorului conectat.

Compatibil cu diferite tipuri de iluminat

Pe lângă echipamentele de comandă și automatizare compatibile, INCA DUO D poate controla diferite tehnologii de iluminat în limitele indicate de producător:

• Lămpi incandescente: până la 3000 W.
• Lămpi fluorescente: până la 1200 VA.
• Halogene de joasă tensiune la 12 V CA: până la 2000 VA.
• Halogene la 230 V CA: până la 3000 W.
• Lămpi cu consum redus: până la 1000 VA.
• Downlight-uri: până la 900 VA.
• Iluminat LED: până la 100 VA.

Versiune zilnică fără rezervă de mers

Referința OB330132 corespunde în mod specific versiunii INCA DUO D fără rezervă de mers. Prin urmare, echipamentul nu încorporează baterie pentru menținerea funcționării ceasului atunci când dispare alimentarea electrică.

Programarea stabilită prin pivoți rămâne configurată fizic, însă după o întrerupere a alimentării poate fi necesară reajustarea orei curente a programatorului.

Format compact de 2 module DIN

INCA DUO D ocupă doar 2 module DIN, echivalentul a 35 mm lățime. Dimensiunile exterioare sunt de aproximativ 35 x 90 x 66 mm, facilitând integrarea alături de întrerupătoare automate, diferențiale, contactoare și alte mecanisme instalate în tablou.

Montajul se realizează pe șină DIN, iar conexiunea electrică prin borne cu șurub. Acceptă conductori de până la 4 mm², iar Orbis specifică un cuplu maxim de strângere de 0,8 Nm.

Consum propriu redus

Mecanismul prezintă un consum propriu de aproximativ 0,5 W, echivalent cu 0,6 VA. Astfel, consumul necesar pentru menținerea în funcțiune a programatorului este redus.

Precizie prin mecanism cu cuarț

INCA DUO utilizează tehnologie cu cuarț și oferă o precizie de mers de ±1 secundă la 24 de ore, la o temperatură de referință de 23 °C. Acest lucru permite menținerea unei programări zilnice stabile în condiții normale de funcționare, cât timp echipamentul primește alimentare.

Protecție IP20 pentru instalare în tablou

Programatorul dispune de grad de protecție IP20 conform EN 60529 și Clasa II în condiții corecte de montaj. Este conceput pentru instalare în interiorul tablourilor electrice, protejate împotriva apei și a accesului direct la părțile active.

Intervalul său de temperatură de funcționare este cuprins între -10 și +45 °C, iar pentru transport și depozitare admite temperaturi între -20 și +60 °C.

Aplicații ale Orbis INCA DUO D

Programarea zilnică și contactul comutator permit utilizarea acestui întrerupător orar într-o gamă largă de instalații:

• Iluminat exterior.
• Vitrine și reclame luminoase.
• Sisteme de încălzire.
• Pompe de apă.
• Sisteme de irigații.
• Echipamente de alimentare automată.
• Instalații în locuințe și comunități.
• Magazine, birouri și clădiri publice.
• Aplicații agricole și industriale compatibile.

Caracteristici tehnice ale Orbis INCA DUO D OB330132

• Marcă: Orbis.
• Referință: OB330132.
• Model: INCA DUO D.
• Tip: întrerupător orar analogic modular.
• Programare: zilnică.
• Cadran: 24 de ore.
• Număr de pivoți: 96.
• Timp minim de manevră: 15 minute.
• Precizie de manevră: ±5 minute.
• Alimentare: 230 V CA ±10%.
• Frecvență: 50-60 Hz.
• Rezervă de mers: nu.
• Tip contact: comutat NA/NC fără potențial.
• Putere de rupere: 16(4) A la 250 V CA.
• Precizie de mers: ±1 s/24 h la 23 °C.
• Consum propriu: 0,6 VA, aproximativ 0,5 W.
• Sarcină maximă incandescentă: 3000 W.
• Sarcină maximă fluorescentă: 1200 VA.
• Sarcină maximă halogen 12 V CA: 2000 VA.
• Sarcină maximă halogen 230 V CA: 3000 W.
• Sarcină maximă consum redus: 1000 VA.
• Sarcină maximă downlight-uri: 900 VA.
• Sarcină maximă LED: 100 VA.
• Montaj: șină DIN.
• Număr de module: 2.
• Lățime: 35 mm.
• Dimensiuni aproximative: 35 x 90 x 66 mm.
• Greutate netă: 98 g.
• Conexiune: borne cu șurub.
• Secțiune maximă conductor: 4 mm².
• Cuplu maxim de strângere: 0,8 Nm.
• Grad de protecție: IP20 conform EN 60529.
• Clasa de protecție: Clasa II cu montaj corect.
• Tensiune nominală de impuls: 4 kV.
• Temperatură de funcționare: -10 până la +45 °C.
• Temperatură de transport și depozitare: -20 până la +60 °C.

Programare zilnică simplă pentru tablouri electrice

Orbis INCA DUO D OB330132 permite automatizarea circuitelor care urmează același program în fiecare zi, printr-un sistem analogic ușor de configurat și de consultat. Intervalele de 15 minute oferă suficientă flexibilitate pentru stabilirea mai multor perioade de funcționare pe parcursul unei zile.

Contactul comutator de 16(4) A, formatul de 2 module DIN și compatibilitatea cu diferite tipuri de sarcini îl transformă într-o soluție practică pentru instalații rezidențiale, comerciale, agricole și profesionale.

Important: această referință corespunde versiunii zilnice fără rezervă de mers. Dacă este necesar ca ceasul să continue să avanseze în timpul întreruperilor de alimentare, Orbis dispune de varianta INCA DUO QRD cu rezervă. Sarcina conectată trebuie să respecte întotdeauna limitele indicate de producător.
