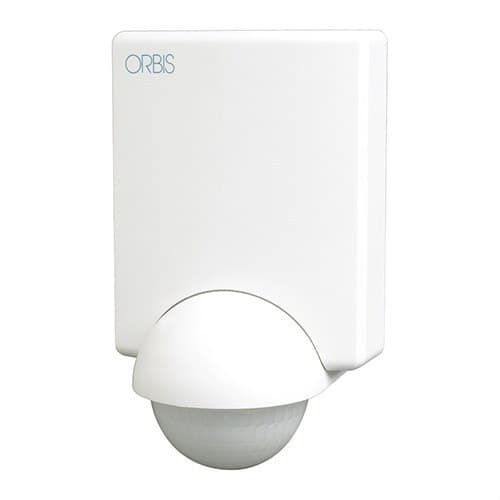

Detector de mișcare PROXIMAT SB.PERETE 12M FT.15M(7,5+7,5)LAT.240° 5-2000 LUX TEMPORIZARE:

Detectorul de mișcare Orbis PROXIMAT, referința OB132312, este un senzor infraroșu PIR conceput pentru automatizarea circuitelor de iluminat prin detectarea persoanelor în zonele de trecere. Se montează aparent pe perete și oferă un unghi larg de detecție de 240°, cu o rază frontală de până la 12 metri și o acoperire laterală totală de până la 15 metri la 20 °C.

Capul său poate fi rotit orizontal până la 180° pentru a orienta câmpul de detecție către zona dorită. În plus, permite reglarea temporizării între 10 secunde și 10 minute, ajustarea nivelului de luminozitate între 5 și 2000 lux și modificarea sensibilității detectorului. Gradul de protecție IP45 îl face potrivit atât pentru spații interioare, cât și pentru amplasări exterioare adecvate.

Câmp larg de detecție de 240°

Orbis PROXIMAT oferă un unghi de detecție de 240°, fiind deosebit de potrivit pentru controlul zonelor ample dintr-o instalare murală. La o înălțime aproximativă de 2,5 metri și la o temperatură ambientală de 20 °C, atinge până la 12 metri în direcție frontală și 15 metri acoperire laterală.

Acoperirea laterală se extinde aproximativ 7,5 metri în fiecare parte a detectorului. Performanța efectivă poate varia în funcție de temperatura ambientală, înălțimea de instalare, orientarea senzorului și direcția în care persoana traversează fasciculele de detecție.

Cap orientabil până la 180°

Capul detectorului poate fi rotit orizontal până la 180°, permițând deplasarea zonei de captare către aria concretă care se dorește supravegheată. Această caracteristică facilitează adaptarea la intrări, coridoare, fațade, paliere, pridvoare și alte configurații în care detectorul nu poate fi instalat direct în fața zonei de trecere.

Orbis recomandă o înălțime de montaj cuprinsă între 2 și 3 metri pentru a obține o detecție adecvată.

Instalare pe perete, colț sau unghi

PROXIMAT este conceput pentru montaj aparent și poate fi instalat pe un perete neted, în colț sau în unghi. Producătorul include accesorii de fixare specifice pentru a facilita aceste configurații.

Această versatilitate permite adaptarea detectorului la diferite geometrii ale clădirilor și orientarea corectă a câmpului de detecție fără a apela la suporturi suplimentare.

Temporizare reglabilă de la 10 secunde la 10 minute

Timpul în care circuitul rămâne conectat după detectarea mișcării poate fi ajustat de la aproximativ 10 secunde până la 10 minute.

O perioadă scurtă este potrivită pentru zonele de tranzit rapid, în timp ce timpii mai mari permit menținerea iluminatului activ în intrări, scări, coridoare sau zone în care utilizatorii rămân mai mult timp.

După finalizarea temporizării, detectorul dispune de o scurtă perioadă de inactivitate de aproximativ 3 secunde înainte de a relua detecția.

Reglarea luminozității între 5 și 2000 lux

PROXIMAT încorporează un senzor crepuscular reglabil între 5 și 2000 lux. Această funcție permite stabilirea nivelului de iluminare ambientală sub care circuitul trebuie activat la detectarea mișcării.

Poate fi configurat să funcționeze în principal pe timp de noapte sau în condiții de lumină redusă, evitând aprinderile inutile atunci când lumina naturală este suficientă.

Sensibilitate de detecție ajustabilă

Pe lângă reglajul timpului și al luminozității, detectorul dispune de un selector dedicat pentru modificarea sensibilității de captare. Astfel, comportamentul senzorului poate fi adaptat la dimensiunile și caracteristicile zonei controlate.

Sensibilitatea oricărui detector PIR poate fi redusă atunci când temperatura ambientală se apropie de temperatura corpului, aspect care trebuie avut în vedere la evaluarea razei reale în anumite condiții.

Limitatoare pentru personalizarea zonei de detecție

PROXIMAT este livrat cu două limitatoare de câmp care permit blocarea unor sectoare concrete ale lentilei. Elementele pot fi adaptate pentru a evita detecția în anumite direcții și pentru a reduce activările produse în afara zonei care se dorește controlată.

Această posibilitate este deosebit de utilă atunci când detectorul este instalat în apropierea unor zone de circulație din afara instalației, uși, ferestre sau alte spații care nu trebuie să declanșeze aprinderea.

Releu cu comutație la trecerea prin zero

Detectorul încorporează un releu cu comutație la trecerea prin zero, tehnologie destinată îmbunătățirii comenzii anumitor sarcini electronice precum corpuri de iluminat LED, fluorescente și lămpi cu consum redus.

Contactul oferă o putere de rupere de 10 A la 230 V CA cu cos φ = 1.

Capacitate pentru diferite tehnologii de iluminat

Orbis stabilește diferite sarcini maxime recomandate în funcție de tehnologia conectată la detector.

• Lămpi incandescente: până la 2000 W.
• Lămpi fluorescente: până la 1300 VA.
• Halogene de joasă tensiune: până la 1300 VA.
• Halogene la 230 V: până la 2000 W.
• Lămpi cu consum redus: până la 1300 VA.
• Iluminat LED: până la 500 VA.

Indicator LED de stare

PROXIMAT încorporează un indicator LED care se aprinde atunci când dispozitivul detectează mișcare. Acest semnal facilitează verificarea funcționării în timpul instalării și ajustării zonei de acoperire.

Protecție IP45

Detectorul dispune de grad de protecție IP45 conform EN 60529, oferind protecție împotriva pătrunderii corpurilor solide și împotriva jeturilor de apă în condițiile stabilite de această clasificare.

Temperatura sa de funcționare este cuprinsă între -10 și +40 °C, astfel încât poate fi utilizat în diferite aplicații rezidențiale, comunitare și profesionale.

Aplicații ale detectorului Orbis PROXIMAT

Raza sa mare de acoperire și posibilitatea de orientare fac ca PROXIMAT să fie potrivit pentru automatizarea iluminatului în numeroase zone de trecere.

• Intrări și accesuri în clădiri.
• Scări și paliere.
• Coridoare și holuri.
• Pridvoare și copertine.
• Fațade și accesuri exterioare protejate.
• Garaje și zone comune.
• Spații comerciale și birouri.
• Clădiri publice.
• Instalații industriale și agricole compatibile.

Caracteristici tehnice ale Orbis PROXIMAT OB132312

• Marcă: Orbis.
• Referință: OB132312.
• Model: PROXIMAT.
• Tip: detector de mișcare pentru iluminat.
• Tehnologie: detecție infraroșie PIR.
• Montaj: aparent pe perete, în colț sau unghi.
• Unghi de detecție: 240°.
• Rotație orizontală a capului: 180°.
• Rază frontală: până la 12 m la 20 °C.
• Rază laterală: până la 15 m la 20 °C, aproximativ 7,5 + 7,5 m.
• Înălțime de referință pentru câmpul de detecție: 2,5 m.
• Înălțime de montaj recomandată: între 2 și 3 m.
• Temporizare: aproximativ de la 10 s la 10 min.
• Funcție impuls: disponibilă în funcție de configurația gamei.
• Sensibilitate luminoasă: reglabilă de la 5 la 2000 lux.
• Sensibilitate de detecție: reglabilă.
• Limitatoare ale câmpului de detecție: 2 incluse.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Putere de rupere: 10 A la 230 V CA, cos φ = 1.
• Releu cu trecere prin zero: da.
• Consum propriu: aproximativ 1 W (8 VA).
• Sarcină maximă incandescentă: 2000 W.
• Sarcină maximă fluorescentă: 1300 VA.
• Sarcină maximă halogen de joasă tensiune: 1300 VA.
• Sarcină maximă halogen 230 V: 2000 W.
• Sarcină maximă cu consum redus: 1300 VA.
• Sarcină maximă LED: 500 VA.
• Indicator LED de detecție: da.
• Grad de protecție: IP45.
• Temperatura de funcționare: -10 până la +40 °C.

Automatizarea iluminatului cu acoperire mare

Orbis PROXIMAT OB132312 se remarcă prin combinarea unui câmp larg de detecție de 240° cu până la 12 metri rază frontală și 15 metri acoperire laterală. Orientarea orizontală a capului și limitatoarele incluse permit adaptarea zonei supravegheate la caracteristicile concrete ale fiecărei instalații.

Temporizarea reglabilă, senzorul crepuscular de la 5 la 2000 lux și compatibilitatea cu sarcini LED de până la 500 VA permit automatizarea iluminatului în accesuri și zone de trecere, evitând menținerea corpurilor de iluminat aprinse atunci când nu sunt necesare.

Important: raza indicată se obține în condițiile de referință stabilite de Orbis și poate varia în funcție de temperatură, înălțime, orientare și sensul deplasării. Instalarea electrică trebuie realizată respectând instrucțiunile producătorului și sarcinile maxime indicate.
