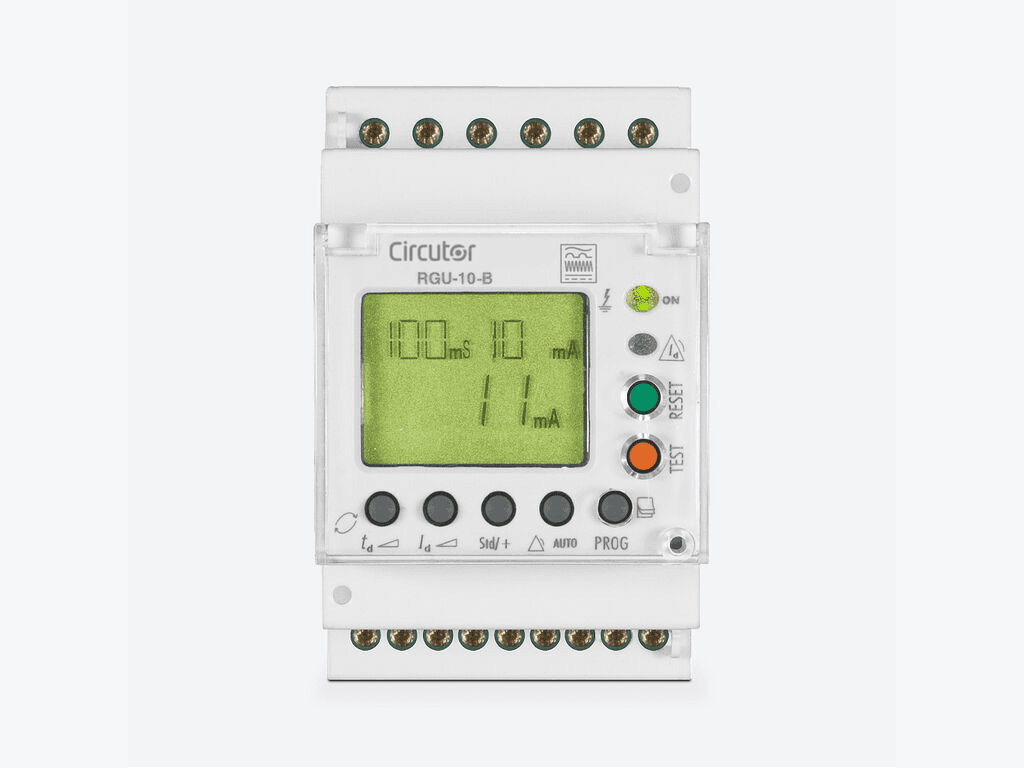

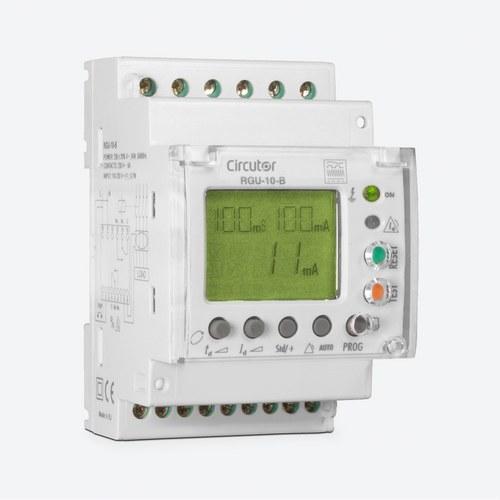

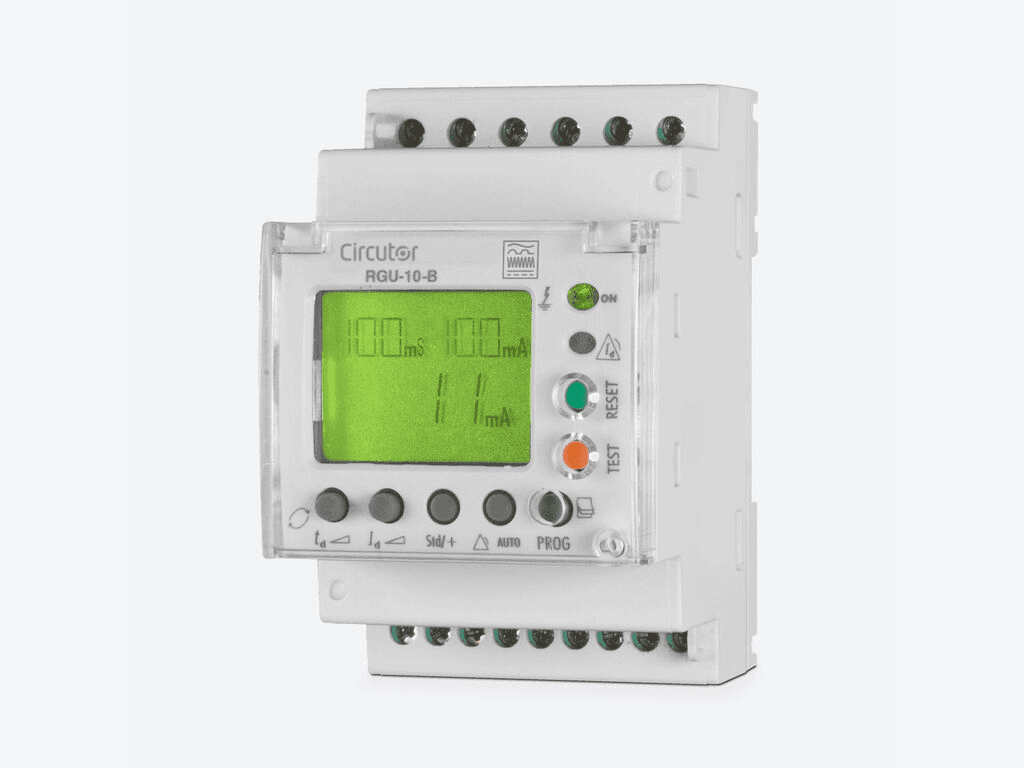

Releu diferențial tip B Circutor RGU-10B

Releul diferențial tip B Circutor RGU-10B, referință P11951, este un dispozitiv avansat pentru protecția și monitorizarea intensității curentului diferențial. Acest releu este conceput pentru aplicații în sisteme electrice care necesită detectarea curenților diferențiali alternativi, continui sau mixți, ceea ce îl face un instrument indispensabil pentru a asigura siguranța și fiabilitatea instalațiilor electrice complexe. Este ideal pentru protejarea echipamentelor și sistemelor sensibile, cum ar fi variatoare de viteză, UPS (Sisteme de Alimentare Neîntreruptibilă), instalații fotovoltaice și sisteme de control al motoarelor.

Protecție diferențială avansată tip B:
RGU-10B este proiectat conform cerințelor standardului IEC 60755 pentru relee tip B, ceea ce înseamnă că este capabil să detecteze curenți de scurgere în sisteme de curent alternativ (AC), curent continuu (DC) sau chiar curenți mixți cu componente în ambele. Această capacitate îl face deosebit de util în aplicații unde curenții de scurgere pot avea caracteristici diverse, cum ar fi în sisteme cu variatoare de viteză sau instalații fotovoltaice, unde curenții reziduali pot să nu fie exclusiv alternanți.

Compatibilitate cu transformatoare de protecție WGC-TB:
RGU-10B se conectează prin intermediul unui transformator diferențial din seria WGC-TB, ceea ce îi permite să măsoare cu precizie curentul de scurgere în instalații monofazate sau trifazate. Această caracteristică garantează că dispozitivul se poate adapta ușor la diferite configurații de rețea, permițând utilizarea sa într-o gamă largă de aplicații electrice. Releul este capabil să măsoare curenți diferențiali cu o sensibilitate ajustabilă de 0,1 A la 3 A, oferind flexibilitate pentru a adapta nivelul de protecție la cerințele specifice ale instalației.

Vizualizare și control prin display LCD:
RGU-10B încorporează un display LCD retroiluminat, care permite o vizualizare clară a parametrilor de funcționare și a stării sistemului de protecție diferențială. Display-ul afișează informații cheie, cum ar fi curentul de scurgere instantaneu, valoarea de declanșare a protecției și stările de alarmă. În caz de declanșare, display-ul se schimbă în culoare roșie, oferind un semnal vizual imediat că a apărut o condiție de scurgere care necesită atenție.

În plus, dispozitivul are două LED-uri care indică starea sistemului și poate fi configurat ușor prin panoul de control, permițând ajustarea parametrilor precum sensibilitatea de declanșare și timpul de întârziere.

Ieşiri de releu programabile și prealarmă:
RGU-10B dispune de două ieșiri de releu programabile, una principală și alta de prealarmă, ceea ce permite utilizatorilor să programeze releul să acționeze înainte de a apărea o declanșare definitivă, oferind un avertisment timpuriu de posibile probleme în instalație. Funcția de prealarmă este deosebit de utilă pentru a realiza întrețineri preventive, evitând defecțiuni neașteptate și asigurând continuitatea serviciului electric.

Ieșirea principală a releului poate fi utilizată pentru a controla un contactor sau a activa un sistem de declanșare automată a unui întrerupător, permițând o protecție completă a instalației. În plus, releul dispune de o intrare pentru telecomandă, ceea ce facilitează declanșarea și resetarea de la distanță, îmbunătățind capacitatea de control și automatizare în instalații critice.

Aplicații versatile:
RGU-10B este ideal pentru sisteme de alimentare neîntreruptibilă (UPS), variatoare de viteză, instalații fotovoltaice și controlul motoarelor, unde curenții de scurgere pot fi complecși și variabili. Datorită capacității sale de a detecta scurgeri în curent continuu (DC) și curent alternativ (AC), acest releu diferențial este perfect pentru instalații care operează în medii electrice cu surse diverse de energie, cum ar fi cele care combină energie solară și rețele electrice convenționale.

Caracteristici tehnice remarcabile:

• Tensiune de alimentare: 230 Vca ± 20%, cu un consum de 6 VA, adecvat pentru instalații standard.
• Sensibilitate de declanșare (IΔn): Ajustabilă între 0,1 A și 3 A, ceea ce permite o adaptare precisă la cerințele de protecție ale fiecărei instalații.
• Timp de întârziere (tΔ): Ajustabil între 0,1 și 10 secunde, oferind opțiuni de protecție rapidă sau selectivă, în funcție de nevoile instalației.
• Capacitatea ieșirilor de releu: Ieșirile de releu suportă până la 250 Vca și 10 A, cu o capacitate de încărcare de 2500 VA, asigurând că releul poate controla o varietate largă de dispozitive de protecție și deconectare.

Instalare simplă și durabilitate:
RGU-10B este proiectat pentru o montare simplă pe șină DIN, cu o dimensiune compactă de 52.5 x 85 x 67.9 mm, ceea ce facilitează integrarea sa în panouri electrice existente. Construcția sa robustă include un grad de protecție IP20 la borne și IP41 pe partea frontală, ceea ce garantează durabilitatea sa în medii controlate.

Normative și siguranță:
Acest releu respectă normativele internaționale IEC 60947-2 (M), IEC 62020 și IEC 60755, asigurând că se conformează celor mai înalte standarde de siguranță și fiabilitate în protecția diferențială. Designul său garantează o operare sigură până la o altitudine de 2000 de metri, făcându-l potrivit pentru o gamă largă de aplicații industriale și comerciale.

Releul diferențial tip B Circutor RGU-10B este o soluție avansată pentru protecția diferențială în sisteme electrice complexe. Capacitatea sa de a detecta curenți de scurgere în sisteme AC și DC, împreună cu caracteristicile sale de prealarmă și ieșiri programabile, îl fac o opțiune ideală pentru instalații critice care necesită o protecție fiabilă și adaptabilă.
