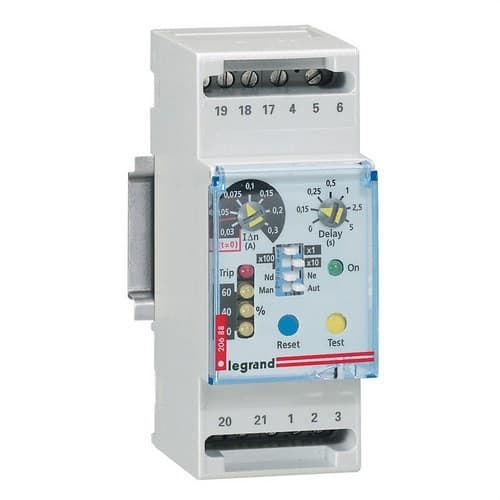

Releu diferențial 2 MODULE

Releul diferențial Legrand 026088 este un dispozitiv modular reglabil, conceput pentru a detecta curenți de scurgere la pământ și pentru a comanda deconectarea unui întreruptor automat sau a unui întreruptor de putere compatibil. Asociat cu un transformator toroidal și cu o bobină de declanșare prin emisie de curent sau de tensiune minimă, permite integrarea protecției diferențiale în instalații echipate cu întreruptoare Legrand DPX³ sau DPX³-I.

Dispune de sensibilitate diferențială reglabilă, temporizare de declanșare ajustabilă, semnalizare prin mai multe LED-uri și contact auxiliar. Se alimentează la 230/240 volți în curent alternativ, funcționează la 50 sau 60 hertzi și ocupă doar 2 module pe șină DIN.

Releu diferențial reglabil pentru întreruptoare Legrand DPX³

Referința 026088 este concepută pentru a supraveghea continuu eventualele curenți de defect la pământ în instalațiile electrice. Releul primește semnalul provenit de la un transformator toroidal extern instalat în jurul conductoarelor circuitului și compară curentul rezidual detectat cu valoarea de sensibilitate selectată.

Când curentul de scurgere atinge pragul configurat și sunt îndeplinite condițiile de temporizare stabilite, releul transmite o comandă de declanșare către bobina asociată întreruptorului, provocând deschiderea circuitului.

Protecție diferențială prin releu și transformator toroidal

Legrand 026088 nu este un întreruptor diferențial autonom. Pentru a îndeplini funcția de protecție, trebuie să lucreze împreună cu un toroid compatibil și cu o bobină de declanșare prin emisie de curent sau prin tensiune minimă instalată în întreruptorul automat sau în întreruptorul corespunzător.

Această arhitectură permite adăugarea protecției diferențiale la întreruptoare de putere și adaptarea parametrilor de acționare la nevoile specifice ale instalației.

Sensibilitate diferențială reglabilă

Unul dintre principalele avantaje ale releului este posibilitatea de a ajusta curentul diferențial de declanșare. Intervalul disponibil depinde de transformatorul toroidal asociat.

Cu toroizii de diametru mai mic compatibili, Legrand prevede valori de sensibilitate de la 0,03 amperi până la 30 amperi, cu diferite trepte intermediare de reglaj.

Printre valorile disponibile se numără 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 și 30 amperi, în funcție de toroidul utilizat.

Temporizare de declanșare reglabilă până la 5 secunde

Legrand 026088 permite configurarea și a întârzierii de acționare. Timpii selectabili sunt:

• 0 secunde.
• 0,15 secunde.
• 0,25 secunde.
• 0,5 secunde.
• 1 secundă.
• 2,5 secunde.
• 5 secunde.

Această reglare permite adaptarea răspunsului protecției și facilitează coordonarea între diferite niveluri ale unei instalații electrice atunci când proiectarea necesită timpi de acționare diferiți.

Releu diferențial tip A

Legrand identifică această referință ca un releu diferențial tip A. Acest tip de protecție este pregătit să detecteze curenți diferențiali alternativi sinusoidali și curenți continui pulsatori în condițiile prevăzute pentru această clasă.

Selectarea valorii de sensibilitate, a temporizării și a toroidului trebuie realizată în funcție de caracteristicile circuitului și de cerințele de protecție stabilite pentru instalație.

Indicatoare LED pentru supravegherea curentului de scurgere

Panoul frontal al releului include mai mulți indicatori LED care facilitează supravegherea vizuală a stării protecției.

• 1 LED verde: indică faptul că releul este alimentat electric.
• 3 LED-uri galbene: indică niveluri ale curentului de defect de izolație echivalente cu 20, 40 și 60 la sută din pragul configurat.
• 1 LED roșu fix: indică faptul că a fost atinsă sau depășită valoarea curentului de defect stabilită.
• 1 LED roșu intermitent: semnalează o întrerupere sau lipsă de continuitate în conexiunea dintre transformatorul toroidal și releu.

Această semnalizare permite verificarea rapidă a evoluției curentului de scurgere și facilitează identificarea anumitor defecte de conexiune.

Control progresiv al nivelului de izolație

Cele trei indicatoare galbene permit vizualizarea în trepte a nivelului curentului de defect raportat la pragul selectat. Nivelurile de 20, 40 și 60 la sută oferă informații preliminare înainte de atingerea curentului configurat pentru acționarea releului.

Această indicație poate fi deosebit de utilă în timpul operațiunilor de întreținere și diagnosticare a instalațiilor, permițând observarea creșterilor curentului rezidual înainte de declanșare.

Contact auxiliar încorporat

Legrand 026088 include un contact auxiliar care poate fi utilizat în cadrul sistemului de control sau de semnalizare al instalației.

Integrarea acestui contact facilitează supravegherea stării releului în tablouri electrice și sisteme de management compatibile.

Capac frontal sigilabil

Dispozitivul dispune de un capac frontal rabatabil și sigilabil. Acest capac protejează elementele de reglaj și permite limitarea modificărilor accidentale sau neautorizate ale parametrilor configurați.

Această caracteristică este deosebit de utilă în instalațiile profesionale unde este importantă păstrarea setărilor de sensibilitate și temporizare stabilite în timpul punerii în funcțiune.

Compatibil cu transformatoare toroidale Legrand

Releul trebuie utilizat împreună cu toroizii Legrand compatibili specificați pentru referința 026088. Documentația actuală a producătorului prevede diferite diametre pentru a se adapta la diverse secțiuni de cablare și dimensiuni ale instalației.

Diametrul toroidului selectat influențează intervalul minim de sensibilitate diferențială disponibil, de aceea trebuie ales împreună cu releul, în funcție de caracteristicile electrice și fizice ale circuitului.

Montaj modular pe șină DIN

Releul este proiectat pentru a fi instalat direct pe șină DIN în tablouri electrice. Ocupă o lățime echivalentă cu 2 module, facilitând integrarea sa alături de alte dispozitive de control și protecție.

Formatul său modular permite concentrarea funcțiilor de detecție și reglaj în tablou, în timp ce transformatorul toroidal se instalează în jurul conductoarelor care trebuie supravegheate.

Alimentare la 230/240 volți

Legrand 026088 funcționează cu o tensiune de alimentare de 230/240 volți în curent alternativ și o frecvență de 50 sau 60 hertzi.

LED-ul verde frontal permite verificarea vizuală a faptului că releul este alimentat corect și este disponibil pentru supravegherea diferențială.

Aplicație cu întreruptoare DPX³ și DPX³-I

Legrand specifică această referință pentru a oferi protecție diferențială atunci când este combinată cu întreruptoare automate DPX³ echipate cu bobină de declanșare sau cu întreruptoare DPX³-I compatibile.

Când releul detectează un curent de defect superior nivelului selectat, transmite comanda corespunzătoare către bobina asociată pentru a provoca deschiderea dispozitivului de întrerupere.

Caracteristici tehnice ale Legrand 026088

• Marcă: Legrand.
• Referință: 026088.
• EAN: 3245060260880.
• Tip produs: releu diferențial modular reglabil.
• Tip de protecție diferențială: tip A.
• Aplicație: protecție diferențială asociată cu întreruptoare DPX³ și DPX³-I compatibile.
• Funcționare: detecție prin transformator toroidal extern.
• Sensibilitate diferențială: reglabilă în funcție de toroidul asociat.
• Sensibilitate minimă disponibilă: 0,03 amperi cu toroizi compatibili.
• Sensibilitate maximă disponibilă: 30 amperi.
• Temporizare reglabilă: 0; 0,15; 0,25; 0,5; 1; 2,5 și 5 secunde.
• Tensiune de alimentare: 230/240 volți în curent alternativ.
• Frecvență: 50 sau 60 hertzi.
• Indicator de alimentare: LED verde.
• Indicatori de nivel al scurgerii: 3 LED-uri galbene la 20, 40 și 60 la sută.
• Indicator de defect: LED roșu.
• Detectarea întreruperii între toroid și releu: da, prin LED roșu intermitent.
• Contact auxiliar: inclus.
• Capac frontal: rabatabil și sigilabil.
• Montaj: șină DIN.
• Număr de module: 2.
• Necesită transformator toroidal: da.
• Necesită bobină de declanșare compatibilă: da.

Protecție diferențială reglabilă pentru tablouri de putere

Releul diferențial Legrand 026088 permite integrarea unei protecții diferențiale ajustabile în instalații cu întreruptoare de putere compatibile, oferind reglaj atât pentru sensibilitate, cât și pentru timpul de acționare.

Formatul său de 2 module, indicatoarele LED, contactul auxiliar, capacul sigilabil și compatibilitatea cu diferite transformatoare toroidale facilitează integrarea în tablouri electrice unde este necesară supravegherea curenților de scurgere și adaptarea declanșării la caracteristicile concrete ale instalației.
