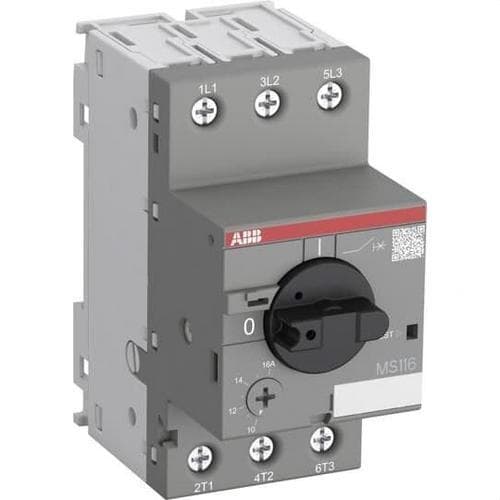

Protector motor MS116-4.0 2.5-4A

Protecția motor ABB MS116-4.0, referința 1SAM250000R1008, este un întrerupător manual de protecție pentru motoare cu domeniu de reglaj termic de 2,5 până la 4 A. Integrează protecție termică împotriva suprasarcinilor și protecție electromagnetică împotriva scurtcircuitelor, precum și sensibilitate la pierderea de fază, permițând protejarea și comanda motoarelor dintr-un singur dispozitiv compact.

Cu 3 poli, clasă de declanșare 10A și capacitate de întrerupere în serviciu de până la 50 kA la 400 V CA, MS116-4.0 este indicat pentru aplicații monofazate și trifazate. Pentru motoare trifazate în categoria AC-3, ABB specifică o putere nominală de până la 1,5 kW la 400 V.

Domeniu de reglaj de 2,5 până la 4 A

Declanșatorul termic al ABB MS116-4.0 poate fi reglat între 2,5 și 4 A pentru a adapta protecția la curentul nominal al motorului instalat.

Reglajul trebuie realizat în conformitate cu datele de pe plăcuța motorului și cu caracteristicile instalației, permițând protecției motorului să reacționeze la suprasarcini susținute fără a înlocui echipamentul complet atunci când se utilizează motoare în acest interval.

Protecție termică și electromagnetică

MS116 integrează două sisteme principale de protecție:

• Protecție termică: acționează împotriva suprasarcinilor prelungite care pot provoca o încălzire excesivă a motorului.
• Protecție electromagnetică: oferă un răspuns rapid la curenți mari de scurtcircuit.

Declanșarea magnetică instantanee a acestei referințe este setată la 50 A.

Protecție împotriva pierderii de fază

Protecția motor ABB MS116 este sensibilă la pierderea de fază. Această caracteristică este deosebit de importantă la motoarele trifazate, deoarece absența unei faze poate provoca dezechilibre de curent, pierdere de cuplu și supraîncălzirea motorului.

Clasă de declanșare 10A

MS116-4.0 aparține clasei de declanșare 10A conform specificațiilor ABB. Această clasă definește comportamentul temporal al protecției în situații de suprasarcină și este orientată în special către motoare cu timpi de pornire convenționali.

Capacitate de rupere de 50 kA la 400 V

ABB specifică pentru această referință o capacitate nominală de rupere în serviciu Ics de 50 kA la 400 V CA. Capacitatea ultimă de rupere Icu ajunge la 75 kA la aceeași tensiune.

Valorile variază în funcție de tensiunea de utilizare:

• 230 V CA: Ics 50 kA / Icu 75 kA.
• 400 V CA: Ics 50 kA / Icu 75 kA.
• 440 V CA: Ics 6 kA / Icu 18 kA.
• 500 V CA: Ics 6 kA / Icu 15 kA.
• 690 V CA: Ics 2 kA / Icu 3 kA.

Până la 1,5 kW la 400 V în AC-3

Pentru aplicații cu motoare trifazate în categoria de utilizare AC-3 și alimentare de 400 V, ABB specifică o putere nominală de funcționare de până la 1,5 kW pentru MS116-4.0.

Selectarea finală trebuie realizată în funcție de curentul nominal indicat de producătorul motorului, deoarece aceasta este referința principală pentru reglarea corectă a protecției termice.

3 poli pentru motoare trifazate și aplicații monofazate

MS116-4.0 dispune de 3 poli principali. Este indicat în special pentru protecția motoarelor trifazate, însă ABB prevede și utilizarea familiei MS116 în aplicații monofazate, conform schemei de conectare corespunzătoare.

Funcție de separare integrată

Pe lângă protecția motorului, dispozitivul încorporează funcție de separator. Maneta rotativă permite conectarea și deconectarea manuală a circuitului, oferind o indicare clară a pozițiilor ON și OFF.

Această funcție permite utilizarea protecției motorului ca element de comandă manuală și izolare, în limitele și condițiile stabilite de ABB.

Mecanism de declanșare liberă

MS116 integrează un mecanism de declanșare liberă. Aceasta înseamnă că dispozitivul își poate deschide contactele atunci când acționează protecția, chiar dacă maneta rămâne manual în poziția de conectare.

Această caracteristică împiedică o acțiune asupra comenzii să blocheze funcționarea automată a protecțiilor interne.

Compensare de temperatură

Protecția termică include compensare pentru variațiile temperaturii ambientale. ABB specifică pentru gama MS116 un domeniu de funcționare compensat între -25 și +55 °C.

Această caracteristică ajută la menținerea unui comportament stabil al declanșatorului termic în fața variațiilor normale de temperatură din interiorul tabloului electric.

Format compact de 45 mm

ABB MS116-4.0 are o lățime de doar 45 mm, facilitând instalarea în tablouri de automatizare și control unde spațiul disponibil este limitat.

Dimensiunile sale aproximative sunt 45 mm lățime, 85,6 mm înălțime și 90 mm adâncime, cu o greutate netă aproximativă de 265 g.

Montaj pe șină DIN

Protecția motor este proiectată pentru montaj pe șină DIN standardizată, facilitând integrarea alături de contactoare, relee, dispozitive auxiliare și alte elemente de protecție și comandă.

Conectarea circuitului principal se realizează prin borne cu șurub.

Gamă largă de accesorii ABB

Familia MS116 admite numeroase accesorii care permit extinderea funcțiilor protecției motorului în funcție de necesitățile instalației. Printre opțiunile disponibile se numără:

• Contacte auxiliare.
• Contacte de semnalizare.
• Declanșatoare de minimă tensiune.
• Bobine de declanșare.
• Piepteni și bare de distribuție trifazate.
• Blocuri de alimentare.
• Accesorii de blocare împotriva manevrelor neautorizate.

Aceste accesorii se comercializează separat și trebuie selectate în funcție de configurația concretă a tabloului.

Grad de protecție IP20

Protecția motor are grad de protecție IP20 la nivelul carcasei. Este concepută pentru instalare în interiorul tablourilor sau carcaselor electrice adecvate, care oferă protecția suplimentară necesară împotriva contactelor și condițiilor de mediu.

Aplicații ale ABB MS116-4.0

• Protecția motoarelor trifazate.
• Pompe electrice.
• Ventilatoare și exhaustoare.
• Compresoare compatibile.
• Utilaje industriale.
• Sisteme de climatizare.
• Benzi transportoare.
• Tablouri de automatizare și control.
• Echipamente cu motoare de până la 1,5 kW la 400 V în intervalul de curent indicat.

Caracteristici tehnice ale ABB MS116-4.0

• Marcă: ABB.
• Referință: 1SAM250000R1008.
• Model: MS116-4.0.
• Tip: protecție motor / întrerupător manual de protecție a motorului.
• Număr de poli: 3.
• Curent nominal maxim Ie: 4 A.
• Domeniu de reglaj termic: 2,5-4 A.
• Clasă de declanșare: 10A.
• Protecție termică la suprasarcină: da.
• Protecție electromagnetică la scurtcircuit: da.
• Sensibilitate la pierderea de fază: da.
• Reglaj declanșare magnetică instantanee Ii: 50 A.
• Capacitate Ics la 230 V CA: 50 kA.
• Capacitate Ics la 400 V CA: 50 kA.
• Capacitate Ics la 440 V CA: 6 kA.
• Capacitate Ics la 500 V CA: 6 kA.
• Capacitate Ics la 690 V CA: 2 kA.
• Capacitate Icu la 230 V CA: 75 kA.
• Capacitate Icu la 400 V CA: 75 kA.
• Capacitate Icu la 440 V CA: 18 kA.
• Capacitate Icu la 500 V CA: 15 kA.
• Capacitate Icu la 690 V CA: 3 kA.
• Tensiune nominală de utilizare Ue: până la 690 V CA.
• Tensiune nominală de izolație Ui: 690 V.
• Frecvență: 50/60 Hz.
• Putere nominală AC-3 la 400 V: 1,5 kW.
• Funcție de separator: da.
• Comandă: manetă rotativă ON/OFF.
• Mecanism de declanșare liberă: da.
• Compensare de temperatură: da.
• Domeniu de temperatură de funcționare: -25 până la +55 °C.
• Tip de conexiune: borne cu șurub.
• Montaj: șină DIN.
• Grad de protecție: IP20.
• Lățime: 45 mm.
• Înălțime: aproximativ 85,6 mm.
• Adâncime: aproximativ 90 mm.
• Greutate netă: aproximativ 0,265 kg.
• EAN: 4013614320316.

Protecție completă și compactă pentru motoare

ABB MS116-4.0 combină protecția împotriva suprasarcinilor, scurtcircuitelor și pierderii de fază cu funcții de conectare, deconectare și separare într-un dispozitiv de doar 45 mm lățime. Reglajul de la 2,5 la 4 A permite adaptarea protecției la diferite motoare din acest interval de curent.

Clasa de declanșare 10A, capacitatea de rupere în serviciu de 50 kA la 400 V și posibilitatea de a-l combina cu accesorii ABB transformă 1SAM250000R1008 într-o soluție deosebit de potrivită pentru tablouri electrice de utilaje, pompe, ventilație și automatizare industrială.

Important: reglajul termic trebuie configurat în funcție de curentul nominal real al motorului. Contactele auxiliare, declanșatoarele și celelalte accesorii nu fac parte din protecția motor standard și trebuie achiziționate separat atunci când sunt necesare.
