Telerruptor 16A 2NA BOB. 230V

Telerruptorul Legrand CX³ 412412 este un dispozitiv modular conceput pentru controlul circuitelor electrice prin impulsuri. Are un curent nominal de 16 amperi, configurație bipolară cu 2 contacte normal deschise și o bobină de comandă de 230 volți în curent alternativ.

Funcționarea sa permite schimbarea stării contactelor de fiecare dată când primește un impuls electric, fiind astfel deosebit de practic pentru controlul aceluiași circuit din mai multe butoane. Este o soluție frecvent utilizată pentru comanda centralizată a circuitelor de iluminat în locuințe, clădiri terțiare și alte instalații electrice.

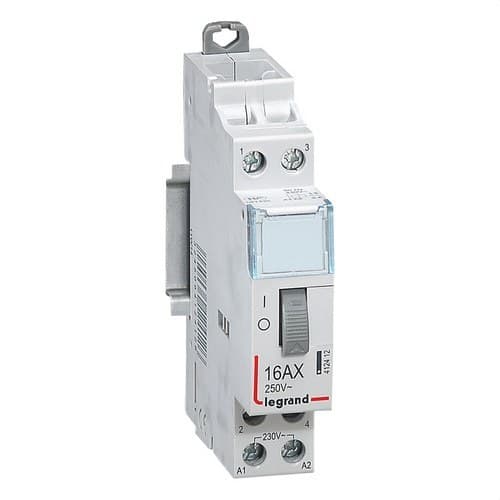

Telerruptor Legrand CX³ bipolar de 16 amperi

Referința 412412 aparține gamei modulare CX³ de la Legrand. Configurația sa include 2 contacte normal deschise, permițând acționarea simultană a două contacte prin comanda bobinei.

Curentul nominal al contactelor este de 16 amperi, iar tensiunea nominală a circuitului de putere ajunge la 250 volți în curent alternativ, adaptându-se aplicațiilor uzuale de comandă și automatizare din instalațiile electrice.

Control prin impulsuri electrice

Spre deosebire de un contactor convențional, care necesită menținerea alimentării bobinei pentru a păstra o anumită stare, un telerruptor utilizează impulsuri de comandă pentru a schimba mecanic poziția contactelor sale.

Fiecare impuls primit de bobină modifică starea dispozitivului. Acest lucru permite comandarea unui circuit prin mai multe butoane conectate la același sistem, evitând necesitatea instalării de comutatoare și capete de scară în instalațiile cu numeroase puncte de control.

Bobină de comandă de 230 volți

Legrand 412412 încorporează o bobină pentru curent alternativ cu tensiune nominală de comandă de 230 volți. Conform datelor tehnice ale producătorului, admite un interval de tensiune de comandă cuprins între 210 și 250 volți.

Frecvența de funcționare admisă este între 50 și 60 hertzi, facilitând integrarea sa în instalații electrice convenționale alimentate la 230 volți.

2 contacte normal deschise

Acest telerruptor dispune de 2 contacte normal deschise, identificate și ca 2 NA sau 2 NO. Nu include contacte normal închise și nici contacte comutate.

La primirea impulsului de comandă corespunzător, mecanismul schimbă poziția contactelor și menține mecanic noua stare până la un nou impuls.

Ideal pentru circuite de iluminat controlate din mai multe puncte

Una dintre cele mai frecvente aplicații ale telerruptoarelor este controlul iluminatului din mai multe butoane. În locul combinațiilor de comutatoare și capete de scară, butoanele trimit impulsuri către telerruptorul instalat în tabloul electric.

Acest sistem este deosebit de util în holuri, scări, zone comune, încăperi mari, instalații terțiare și alte spații unde este necesar să existe mai multe puncte de acționare pentru același circuit.

Montaj modular pe șină DIN

Legrand CX³ 412412 este proiectat pentru instalare pe șină DIN în tablouri electrice. Ocupă doar 1 modul, ceea ce permite utilizarea eficientă a spațiului disponibil alături de întreruptoare automate, diferențiale și alte dispozitive modulare.

Lățimea sa este de 17,8 milimetri, cu o înălțime de 95 milimetri și o adâncime totală aproximativă de 70,2 milimetri. Adâncimea de instalare indicată de Legrand este de 44 milimetri.

Control centralizat prin funcționare mecanică

Legrand clasifică acest dispozitiv ca mecanism pentru control centralizat. Blocarea mecanică menține starea contactelor după fiecare impuls, permițând gestionarea circuitului fără a menține permanent activat semnalul de comandă.

Această caracteristică face din telerruptor o soluție deosebit de potrivită pentru instalațiile în care se dorește centralizarea controlului electric din diferite puncte prin butoane.

Compatibil cu auxiliare din gamă

Telerruptoarele standard CX³ sunt concepute pentru a putea fi asociate cu anumite auxiliare și accesorii compatibile Legrand, permițând extinderea posibilităților de comandă sau adaptarea sistemului la nevoile specifice ale instalației.

Selectarea oricărui auxiliar trebuie făcută verificând în prealabil compatibilitatea acestuia cu referința 412412 și cu schema electrică prevăzută.

Caracteristici tehnice ale Legrand 412412

• Marcă: Legrand.
• Gamă: CX³.
• Referință: 412412.
• EAN: 3245064124126.
• Tip produs: telerruptor modular.
• Funcție: control centralizat prin impulsuri.
• Funcționare: mecanică.
• Număr de poli: 2.
• Număr de contacte normal deschise: 2.
• Număr de contacte normal închise: 0.
• Număr de contacte comutate: 0.
• Curent nominal: 16 amperi.
• Tensiunea circuitului de putere: până la 250 volți în curent alternativ.
• Tensiunea nominală a bobinei: 230 volți în curent alternativ.
• Interval de tensiune de comandă: între 210 și 250 volți.
• Frecvență de comandă: între 50 și 60 hertzi.
• Montaj: șină DIN.
• Număr de module: 1.
• Lățime: 17,8 milimetri.
• Înălțime: 95 milimetri.
• Adâncime: 70,2 milimetri.
• Adâncime de instalare: 44 milimetri.
• Normă aplicabilă: EN 60669-2-2.

Soluție compactă pentru controlul unui circuit din mai multe butoane

Telerruptorul Legrand CX³ 412412 combină o capacitate de comutare de 16 amperi, două contacte normal deschise și o bobină de 230 volți într-un format compact de doar 1 modul.

Funcționarea sa prin impulsuri simplifică în mod special proiectarea instalațiilor în care un circuit trebuie acționat din numeroase puncte. Datorită montajului pe șină DIN și integrării în gama modulară Legrand CX³, reprezintă o soluție practică pentru controlul iluminatului și al altor circuite compatibile din tabloul electric.
