Contactor 40A 4NA 230V

Contactorul Legrand CX³ 412553 este un dispozitiv modular destinat comenzii sarcinilor electrice de putere mare. Dispune de 4 poli cu 4 contacte normal deschise, un curent nominal de 40 amperi și o bobină de comandă de 230 volți în curent alternativ.

Proiectat pentru instalarea în tablouri electrice pe șină DIN, permite controlul printr-un semnal de comandă al unor sarcini precum sisteme de încălzire, circuite de iluminat și pompe. Formatul său modular și comanda manuală frontală facilitează atât integrarea în tablou, cât și operațiunile de verificare și întreținere.

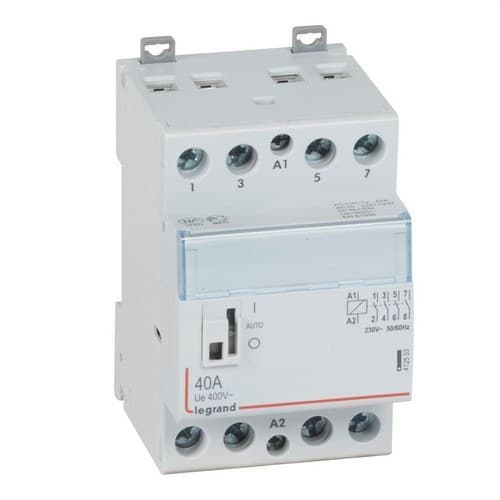

Contactor Legrand CX³ de 40 amperi și 4 contacte normal deschise

Referința 412553 aparține gamei de contactoare modulare CX³ de la Legrand. Încorporează 4 contacte de putere normal deschise, astfel încât contactele rămân deschise când bobina nu este alimentată și se închid când contactorul primește semnalul de comandă corespunzător.

Această configurație permite manevrarea simultană a mai multor conductoare printr-o singură comandă electrică, facilitând automatizarea și controlul de la distanță al diferitelor tipuri de sarcini.

Bobină de comandă de 230 volți

Contactorul încorporează o bobină de excitație de 230 volți în curent alternativ. Conform fișei tehnice Legrand, intervalul de tensiune de excitație admis se situează între 195 și 253 volți.

Când bobina primește tensiune, mecanismul intern schimbă starea contactelor de putere. Când nu mai primește semnalul de comandă, contactele revin la poziția lor de funcționare corespunzătoare.

Curent nominal de 40 amperi

Legrand 412553 admite un curent de utilizare de 40 amperi în categoria AC-7a sau AC-1, categorii asociate sarcinilor cu caracter în principal rezistiv sau ușor inductiv.

Pentru aplicații corespunzătoare categoriilor AC-7b sau AC-3, curentul de utilizare indicat de Legrand este de 22 amperi. Selectarea contactorului trebuie făcută întotdeauna ținând cont de tipul sarcinii și de categoria sa de utilizare, nu doar de curentul nominal maxim.

Aplicații în încălzire, iluminat și pompe

Legrand indică acest contactor pentru controlul sarcinilor cu consum ridicat, inclusiv aplicații precum sisteme electrice de încălzire, instalații de iluminat și pompe.

Contactorul permite separarea circuitului de comandă de circuitul de putere, astfel încât un semnal electric de consum mai mic poate controla conectarea și deconectarea sarcinii principale.

Această caracteristică este deosebit de utilă în instalații automatizate, tablouri electrice, sisteme de management energetic și circuite care necesită manevre frecvente sau control de la dispozitive externe.

4 poli pentru circuite de până la 400 volți

Dispozitivul dispune de 4 poli și este proiectat pentru o tensiune nominală de utilizare de 400 volți în curent alternativ. Această configurație permite utilizarea sa în instalații unde este necesară o manevră comună asupra mai multor conductoare.

Cele 4 contacte principale sunt normal deschise. Modelul nu include contacte principale normal închise.

Comandă manuală frontală pentru teste și întreținere

Contactorul încorporează o comandă manuală accesibilă din partea frontală după îndepărtarea capacului corespunzător. Acest mecanism permite efectuarea funcțiilor de testare și întreținere direct pe dispozitiv.

Comanda permite selectarea unor poziții permanente de conectare sau deconectare fără revenire automată, ceea ce facilitează anumite verificări în timpul lucrărilor de instalare, diagnostic sau întreținere.

Format modular de 3 module

Legrand CX³ 412553 este proiectat pentru montaj pe șină DIN în tablouri electrice și ocupă o lățime echivalentă cu 3 module.

Dispune de două sisteme de fixare pe șină, unul în zona superioară și altul în cea inferioară, concepute pentru a facilita montarea și demontarea dispozitivului.

Permite, de asemenea, inserarea unui pieptene de distribuție tip furcă prin partea superioară, simplificând anumite configurații de alimentare în interiorul tabloului.

Portetichete pentru identificarea circuitului

Partea frontală include un portetichete care permite identificarea vizuală a circuitului sau a sarcinii comandate de contactor. Această funcție este deosebit de practică în tablourile electrice cu numeroase dispozitive de comandă și protecție.

O identificare clară facilitează punerea în funcțiune, inspecția, întreținerea și localizarea defecțiunilor.

Compatibil cu auxiliare Legrand

Contactorul poate fi echipat cu auxiliare Legrand compatibile. Producătorul indică în mod expres posibilitatea de asociere cu auxiliarul de referință 412431, permițând extinderea funcțiilor de semnalizare sau control în funcție de necesitățile proiectului.

Capacitate pentru diferite tipuri de iluminat

Pe lângă aplicațiile sale generale de putere, Legrand oferă valori specifice pentru diferite sarcini de iluminat. Sarcina maximă indicată pentru lămpi incandescente este de 5.000 de wați.

Pentru lămpi fluorescente, capacitatea maximă indicată este de 3.100 de volți-amperi, ajungând la 3.400 de volți-amperi în circuite duo și 1.400 de volți-amperi în anumite instalații cu compensare în paralel.

Aceste valori trebuie luate în considerare împreună cu caracteristicile concrete ale corpurilor de iluminat și ale circuitului care se dorește a fi controlat.

Dimensiuni și instalare

Contactorul are o lățime de 68 de milimetri, o înălțime de 94 de milimetri și o adâncime de 53,4 milimetri. Adâncimea de instalare indicată de Legrand este de 44 de milimetri.

Formatul său modular permite integrarea alături de întreruptoare automate, diferențiale, ceasuri programatoare, relee pas cu pas și alte dispozitive de protecție și automatizare în interiorul tabloului electric.

Protecție și normativ

Legrand 412553 dispune de un grad de protecție IP2X și este fabricat conform standardului IEC/EN 61095, specific pentru contactoare electromecanice destinate aplicațiilor domestice și similare.

Caracteristici tehnice ale Legrand 412553

• Marcă: Legrand.
• Gamă: CX³.
• Referință: 412553.
• EAN: 3245064125536.
• Tip produs: contactor modular de putere.
• Număr de poli: 4.
• Contacte normal deschise: 4.
• Contacte normal închise: niciunul.
• Curent de utilizare AC-7a sau AC-1: 40 amperi.
• Curent de utilizare AC-7b sau AC-3: 22 amperi.
• Tensiune nominală de utilizare: 400 volți în curent alternativ.
• Tensiune nominală a bobinei: 230 volți în curent alternativ.
• Interval de tensiune de excitație: între 195 și 253 volți.
• Montaj: șină DIN.
• Lățime: 3 module.
• Lățime fizică: 68 milimetri.
• Înălțime: 94 milimetri.
• Adâncime: 53,4 milimetri.
• Adâncime de instalare: 44 milimetri.
• Grad de protecție: IP2X.
• Comandă manuală frontală: da.
• Portetichete: da.
• Posibilitate de adăugare auxiliare: da.
• Auxiliar compatibil indicat de Legrand: referința 412431.
• Sarcină maximă pentru lămpi incandescente: 5.000 de wați.
• Sarcină maximă pentru lămpi fluorescente: 3.100 de volți-amperi.
• Standard: IEC/EN 61095.

Contactor modular pentru automatizarea sarcinilor de putere mare

Legrand CX³ 412553 combină 4 contacte normal deschise, capacitate de până la 40 de amperi și o bobină de comandă de 230 de volți, oferind o soluție compactă pentru controlul electric al încălzirii, iluminatului, pompelor și altor sarcini compatibile.

Montajul pe șină DIN, formatul de 3 module, comanda manuală frontală, portetichetele și posibilitatea de a incorpora auxiliare facilitează integrarea sa în tablouri electrice rezidențiale, terțiare și în alte instalații care necesită o manevră fiabilă și centralizată a circuitelor de putere.
