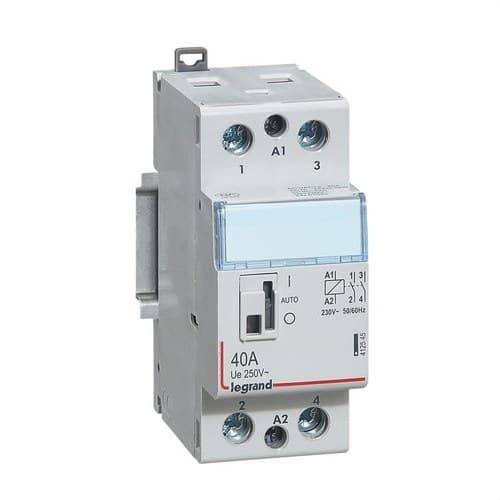

Contactor 40A 2NA 230V

Contactorul Legrand CX³ 412545 este un dispozitiv modular conceput pentru comanda de la distanță a sarcinilor electrice. Dispune de 2 poli cu 2 contacte normal deschise, un curent nominal de 40 amperi și o bobină de comandă de 230 volți în curent alternativ.

Este recomandat în special pentru acționarea sarcinilor precum circuite de iluminat, sisteme de încălzire și pompe. Montajul pe șină DIN, formatul de 2 module și comanda manuală frontală facilitează integrarea sa în tablouri electrice rezidențiale, terțiare și în alte instalații de automatizare și control.

Contactor Legrand CX³ de 40 amperi și 2 contacte normal deschise

Referința 412545 aparține gamei de contactoare modulare CX³ de la Legrand. Include 2 contacte de putere normal deschise, care rămân deschise atunci când bobina nu este alimentată și se închid când dispozitivul primește semnalul de comandă corespunzător.

Această configurație permite conectarea și deconectarea unei sarcini electrice printr-o comandă externă, separând circuitul de comandă de circuitul de putere.

Bobină de comandă de 230 volți

Contactorul încorporează o bobină de control de 230 volți în curent alternativ. Legrand specifică un interval de tensiune de excitare cuprins între 195 și 253 volți.

La aplicarea tensiunii pe bobină, mecanismul acționează contactele de putere și permite alimentarea sarcinii conectate. Când semnalul de comandă dispare, contactele revin la starea lor normală.

Curent de până la 40 amperi

Legrand 412545 admite un curent de utilizare de 40 amperi în categoriile AC-7a sau AC-1, utilizate pentru sarcini în principal rezistive sau ușor inductive.

Pentru aplicații corespunzătoare categoriilor AC-7b sau AC-3, asociate anumitor sarcini cu motoare, curentul de utilizare indicat de Legrand este de 22 amperi.

Selectarea contactorului trebuie realizată ținând cont atât de curent, cât și de tipul sarcinii și de categoria sa de utilizare corespunzătoare.

Tensiune de utilizare de 250 volți

Acest contactor bipolar este proiectat pentru a funcționa cu o tensiune nominală de funcționare de 250 volți în curent alternativ. Cei 2 poli permit comutarea simultană a doi conductori printr-o singură comandă.

Această configurație este deosebit de potrivită pentru circuite monofazate și alte aplicații compatibile cu caracteristicile electrice ale dispozitivului.

Controlul iluminatului, încălzirii și pompelor

Legrand specifică acest contactor pentru controlul sarcinilor cu consum ridicat, inclusiv instalații de iluminat, sisteme de încălzire și pompe.

Dispozitivul permite ca un semnal de comandă să gestioneze conectarea și deconectarea circuitului de putere, facilitând integrarea cu termostate, întrerupătoare orare, sisteme de management energetic și alte dispozitive de automatizare compatibile.

Comandă manuală frontală

Legrand CX³ 412545 încorporează o comandă manuală accesibilă din partea frontală după îndepărtarea capacului corespunzător.

Această comandă permite acționarea directă a contactorului pentru operațiuni de testare, verificare și întreținere. Legrand indică posibilitatea de a selecta o poziție permanentă de conectare sau deconectare fără revenire automată.

Format modular de 2 module

Contactorul este proiectat pentru instalare pe șină DIN și ocupă o lățime echivalentă cu 2 module, facilitând integrarea alături de întreruptoare automate, diferențiale, ceasuri programatoare, relee impuls și alte dispozitive modulare.

Dispune de două sisteme de fixare pe șina DIN, situate în partea superioară și inferioară, pentru a simplifica operațiunile de instalare și demontare.

Compatibil cu pieptene de alimentare

Designul permite instalarea unui pieptene de alimentare tip furcă prin partea superioară, facilitând anumite configurații de distribuție electrică în interiorul tabloului.

Gama CX³ permite astfel menținerea unei instalații ordonate și facilitarea conexiunilor atunci când sunt utilizate dispozitive modulare compatibile.

Portetichete pentru identificarea circuitului

Partea frontală include un portetichete destinat identificării clare a sarcinii sau circuitului controlat de contactor.

Această caracteristică este deosebit de utilă în tablourile cu numeroase dispozitive, deoarece facilitează operațiunile de întreținere, inspecție și localizare a circuitelor.

Compatibil cu auxiliare Legrand

Contactorul poate fi completat cu echipamente auxiliare compatibile. Legrand indică în mod specific posibilitatea instalării auxiliarului cu referința 412431, permițând extinderea funcțiilor de control și semnalizare ale dispozitivului.

Capacitate pentru diferite sarcini de iluminat

Legrand oferă valori specifice de sarcină pentru diferite tehnologii de iluminat. Pentru lămpi incandescente, sarcina maximă indicată este de 5.000 de wați.

În instalațiile cu lămpi fluorescente, capacitatea maximă indicată este de 3.100 de volți-amperi, iar în circuite duo ajunge la 3.400 de volți-amperi. Pentru instalațiile fluorescente compensate în paralel, valoarea specificată este de 1.400 de volți-amperi.

Protecție și normative

Contactorul prezintă un grad de protecție IP2X și este fabricat conform standardului IEC/EN 61095, aplicabil contactoarelor electromecanice pentru instalații domestice și utilizări similare.

Referința 412545 dispune, de asemenea, de certificări oficiale de produs pentru gama CX³.

Caracteristici tehnice ale Legrand 412545

• Marcă: Legrand.
• Gamă: CX³.
• Referință: 412545.
• EAN: 3245064125451.
• Tip de produs: contactor modular de putere.
• Număr de poli: 2.
• Contacte normal deschise: 2.
• Contacte normal închise: niciunul.
• Curent de utilizare AC-7a sau AC-1: 40 amperi.
• Curent de utilizare AC-7b sau AC-3: 22 amperi.
• Tensiune nominală de funcționare: 250 volți în curent alternativ.
• Tensiune nominală a bobinei: 230 volți în curent alternativ.
• Interval de tensiune de excitare: între 195 și 253 volți.
• Aplicații: iluminat, încălzire și pompe.
• Comandă manuală frontală: da.
• Montaj: șină DIN.
• Număr de module: 2.
• Lățime: 68 milimetri.
• Înălțime: 94 milimetri.
• Adâncime: 35,6 milimetri.
• Adâncime de instalare: 44 milimetri.
• Grad de protecție: IP2X.
• Sarcină maximă pentru lămpi incandescente: 5.000 de wați.
• Sarcină maximă pentru lămpi fluorescente: 3.100 de volți-amperi.
• Sarcină maximă pentru lămpi fluorescente în circuit duo: 3.400 de volți-amperi.
• Sarcină maximă pentru lămpi fluorescente compensate în paralel: 1.400 de volți-amperi.
• Compatibil cu auxiliare: da.
• Auxiliar indicat de Legrand: referința 412431.
• Standard: IEC/EN 61095.

Contactor bipolar pentru automatizarea sarcinilor

Legrand CX³ 412545 combină un curent de până la 40 amperi, 2 contacte normal deschise și o bobină de 230 volți într-un format modular de 2 module.

Comanda manuală frontală, montajul pe șină DIN, compatibilitatea cu auxiliare și capacitatea de a controla iluminatul, încălzirea și pompele îl transformă într-o soluție practică pentru automatizarea sarcinilor electrice din tabloul de distribuție.
