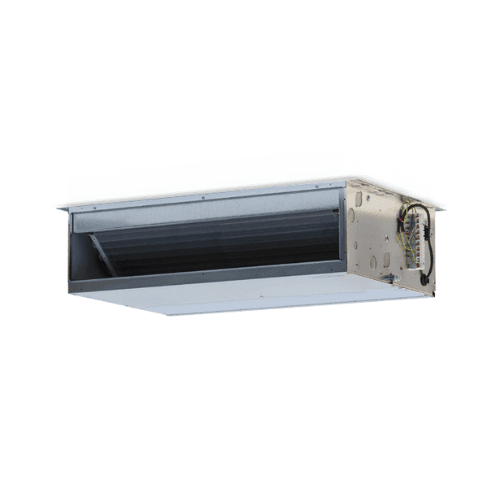

Fancoil de canal medie presiune Galletti DUCTIMAX 34D 7 viteze

Fancoilul de conducte Galletti DUCTIMAX 34D, referința DM34D1L0000030B, este o unitate terminală hidronică de presiune medie, proiectată pentru instalații ascunse în tavan fals și distribuția aerului prin conducte. Este echipat cu un motor multiviteză cu până la 7 viteze, baterie principală cu 4 rânduri și ventilatoare centrifugale cu dublă aspirație, oferind o soluție compactă pentru climatizare cu apă în locuințe, birouri și aplicații din sectorul terțiar.

În configurație cu 2 țevi, DUCTIMAX 34 oferă un debit de aer certificat de până la 402 m³/h, o presiune statică disponibilă maximă de 63 Pa și o putere frigorifică de până la 2,96 kW în condițiile nominale de testare Galletti. Înălțimea redusă, de aproximativ 250 mm, facilitează integrarea în tavane false cu spațiu limitat.

Fancoil canalizabil Galletti DUCTIMAX 34D

DUCTIMAX este gama Galletti dezvoltată special pentru instalații canalizate de presiune medie, unde se urmăresc dimensiuni reduse și flexibilitate pentru adaptarea funcționării ventilatorului la nevoile reale ale rețelei de conducte.

Seria combină o structură compactă cu baterii de schimb termic din cupru și aluminiu și ventilatoare centrifugale, permițând distribuția discretă a aerului climatizat prin grile sau difuzoare amplasate la distanță de unitatea propriu-zisă.

Motor multiviteză cu până la 7 viteze

Referința DM34D1L0000030B include configurația comercială de 7 viteze.

Motorul electric este de tip asincron monofazat, cu condensator permanent, protecție termică și montaj pe suporturi antivibrații. Disponibilitatea diferitelor viteze permite adaptarea debitului, presiunii și nivelului acustic în funcție de caracteristicile instalației.

Pentru performanțele nominale certificate ale modelului DUCTIMAX 34, Galletti utilizează ca puncte de referință vitezele 1, 6 și 7, corespunzătoare nivelurilor minim, mediu și maxim publicate.

Debit de aer de până la 402 m³/h

Debitele de aer nominale certificate pentru DUCTIMAX 34 sunt:

• Viteză minimă: 195 m³/h.
• Viteză medie: 360 m³/h.
• Viteză maximă: 402 m³/h.

Selectarea vitezei permite echilibrarea volumului de aer insuflat cu presiunea necesară în conducte și nivelul acustic cerut în fiecare proiect.

Presiune disponibilă de până la 63 Pa

DUCTIMAX 34 este proiectat pentru instalații de presiune medie și oferă diferite niveluri de presiune statică în funcție de viteza selectată:

• Viteză minimă: 19 Pa.
• Viteză medie: 50 Pa.
• Viteză maximă: 63 Pa.

Aceste valori trebuie luate în considerare la dimensionarea rețelei de conducte, ținând cont de pierderile de sarcină introduse de conducte, coturi, tranziții, grile, filtre și alte accesorii.

Performanțe frigorifice în sistem de 2 țevi

În condițiile de test utilizate în prezent de Galletti pentru răcire — apă la 7/12 °C și aer de intrare la 27 °C bulb uscat și 19 °C bulb umed — modelul 34 oferă:

• Putere frigorifică totală la viteză minimă: 1,57 kW.
• Putere frigorifică totală la viteză medie: 2,69 kW.
• Putere frigorifică totală la viteză maximă: 2,96 kW.

Puterea frigorifică sensibilă corespunzătoare este:

• Minimă: 1,07 kW.
• Medie: 1,86 kW.
• Maximă: 2,03 kW.

Performanțele reale vor varia în funcție de temperatura apei, condițiile aerului de intrare, debitul hidraulic și viteza de ventilare.

Performanțe în încălzire

Cu apă la 45/40 °C și aer de intrare la 20 °C, Galletti declară pentru configurația de 2 țevi:

• Putere calorică la viteză minimă: 1,59 kW.
• Putere calorică la viteză medie: 2,80 kW.
• Putere calorică la viteză maximă: 3,10 kW.

Aceste valori fac ca DUCTIMAX să poată fi integrat în sisteme hidronice alimentate de pompe de căldură, chillere, centrale termice sau alți generatori compatibili, cu condiția ca dimensionarea hidraulică să fie realizată pentru condițiile reale ale proiectului.

Debit hidraulic în răcire

Pentru condițiile nominale de răcire, debitul de apă necesar este:

• Viteză minimă: 274 l/h.
• Viteză medie: 476 l/h.
• Viteză maximă: 527 l/h.

Pierderile de sarcină corespunzătoare în baterie sunt:

• Minimă: 3 kPa.
• Medie: 7 kPa.
• Maximă: 9 kPa.

Debit hidraulic în încălzire

Cu condițiile nominale de încălzire, debitele sunt:

• Viteză minimă: 276 l/h.
• Viteză medie: 488 l/h.
• Viteză maximă: 538 l/h.

Pierderile de sarcină hidraulice sunt:

• Minimă: 2 kPa.
• Medie: 6 kPa.
• Maximă: 8 kPa.

Baterie de schimb termic cu 4 rânduri

DUCTIMAX 34 încorporează o baterie principală cu 4 rânduri, formată din țevi de cupru și aripioare de aluminiu unite prin expansiune mecanică.

Această configurație mărește suprafața de schimb termic față de modelele cu 3 rânduri și permite obținerea unor performanțe mai mari cu un debit de aer controlat.

Bateria include colectoare și elemente pentru facilitarea aerisirii circuitului hidraulic.

Conexiuni hidraulice de 1/2"

Schimbătorul principal utilizează conexiuni hidraulice femelă de 1/2".

Galletti proiectează conexiunile gamei DUCTIMAX astfel încât să poată fi inversate prin rotirea bateriei atunci când condițiile de montaj permit acest lucru, oferind flexibilitate în timpul instalării.

Ventilatoare centrifugale cu dublă aspirație

Unitatea utilizează ventilatoare centrifugale cu dublă aspirație cu pale curbate înainte.

Ventilatoarele sunt echilibrate static și dinamic și sunt cuplate direct la motorul electric, reducând vibrațiile și permițând atingerea presiunii necesare pentru funcționarea cu conducte.

Consum electric al ventilatorului

Puterea absorbită variază în funcție de viteza de funcționare:

• Viteză minimă: 34 W.
• Viteză medie: 85 W.
• Viteză maximă: 106 W.

Alimentarea electrică nominală a unității este 230 V monofazat, 50 Hz.

Niveluri acustice

Galletti declară pentru modelul 34 o putere sonoră totală de:

• Viteză minimă: 39 dB(A).
• Viteză medie: 50 dB(A).
• Viteză maximă: 54 dB(A).

Puterea sonoră corespunzătoare ansamblului de aspirație plus radiație este de 37 / 48 / 52 dB(A), în timp ce în insuflare se situează la 36 / 47 / 51 dB(A).

Nivelul sonor perceput în încăpere va depinde de proiectarea rețelei de conducte, izolație, tavane false, grile și distanța față de zonele ocupate.

Design compact pentru tavan fals

DUCTIMAX a fost dezvoltat special pentru instalare orizontală încastrată în tavan fals.

Structura prezintă o înălțime foarte redusă, care facilitează amplasarea acolo unde spațiul vertical disponibil este limitat.

Pentru modelele 33-34, dimensiunile principale sunt aproximativ:

• Lățime totală: 968 mm.
• Adâncime: 665 mm.
• Înălțime: 250 mm.
• Greutate: aproximativ 33 kg.

Structură din oțel galvanizat

Structura portantă a fancoilului este realizată din tablă de oțel galvanizat.

Interiorul include izolație termoacustică pentru reducerea atât a pierderilor termice, cât și a transmiterii zgomotului către tavanul fals și spațiul climatizat.

Tavă de condens integrată

DUCTIMAX încorporează în structura sa tava principală pentru colectarea apei de condens generate în timpul funcționării în răcire.

Galletti poziționează tava în presiune pozitivă față de punctul de evacuare pentru a facilita eliminarea condensului.

Racordul de evacuare indicat în desenul dimensional pentru această familie este de aproximativ 17 mm.

Instalare prin conducte

Fiind un fancoil ascuns, aerul climatizat este distribuit de la unitate printr-o rețea de conducte către grile sau difuzoare amplasate în zonele care se doresc climatizate.

Acest sistem permite:

• Ascunderea unității interioare în tavanul fals.
• Reducerea impactului vizual în încăpere.
• Alegerea poziției grilelor de insuflare și retur.
• Adaptarea distribuției aerului la arhitectura interioară.
• Climatizarea unei zone printr-o rețea de conducte corect dimensionată.

Filtre de aer disponibile

Gama DUCTIMAX acceptă sisteme de filtrare regenerabile din fibră acrilică în diferite clase, în funcție de configurație și accesoriile selectate.

Galletti prevede filtre G2, G3 și G4, permițând adaptarea nivelului de filtrare la cerințele proiectului.

Prezența și clasa concretă a filtrului trebuie verificate în funcție de configurația livrată, deoarece gama dispune de variante și accesorii diferite.

Gamă largă de accesorii

DUCTIMAX poate fi completat cu numeroase accesorii pentru adaptarea unității la proiectul instalației:

• Supape cu 3 căi cu actuator.
• Comenzi electromecanice.
• Comenzi electronice cu microprocesor.
• Comenzi MYCOMFORT și EVO.
• Sonde de temperatură și umiditate.
• Plenumuri de insuflare și aspirație.
• Conexiuni pentru tuburi flexibile de Ø200 mm.
• Racorduri drepte și la 90°.
• Grile de aspirație și insuflare.
• Rezistență electrică auxiliară.
• Tăvi auxiliare de condens.
• Accesorii de filtrare.

Aceste elemente trebuie considerate opționale, cu excepția cazului în care configurația comercială a livrării indică în mod expres contrariul.

Certificare Eurovent

Gama DUCTIMAX beneficiază de performanțe certificate Eurovent.

Valorile nominale ale debitului de aer, presiunii disponibile, puterii, consumurilor și performanțelor termice indicate de Galletti sunt publicate conform condițiilor de test specificate în documentația tehnică.

Caracteristici tehnice ale Galletti DM34D1L0000030B

• Marcă: Galletti.
• Gamă: DUCTIMAX.
• Model comercial: 34D.
• Referință: DM34D1L0000030B.
• Tip: fancoil hidronic canalizabil de presiune medie.
• Instalare: orizontală în tavan fals.
• Configurație: 2 țevi.
• Motor: multiviteză.
• Număr de viteze: până la 7.
• Viteze de referință certificate: 1 / 6 / 7.
• Alimentare: 230 V / 1 fază / 50 Hz.
• Debit de aer nominal: 195 / 360 / 402 m³/h.
• Presiune statică disponibilă: 19 / 50 / 63 Pa.
• Putere electrică absorbită: 34 / 85 / 106 W.
• Putere frigorifică totală: 1,57 / 2,69 / 2,96 kW.
• Putere frigorifică sensibilă: 1,07 / 1,86 / 2,03 kW.
• Putere calorică: 1,59 / 2,80 / 3,10 kW.
• Debit de apă în răcire: 274 / 476 / 527 l/h.
• Pierdere de sarcină în răcire: 3 / 7 / 9 kPa.
• Debit de apă în încălzire: 276 / 488 / 538 l/h.
• Pierdere de sarcină în încălzire: 2 / 6 / 8 kPa.
• Număr de rânduri ale bateriei principale: 4.
• Materialul bateriei: țevi de cupru și aripioare de aluminiu.
• Conexiuni hidraulice: 1/2" femelă.
• Ventilatoare: centrifugale cu dublă aspirație.
• Putere sonoră totală: 39 / 50 / 54 dB(A).
• Lățime aproximativă: 968 mm.
• Adâncime: 665 mm.
• Înălțime: 250 mm.
• Greutate: aproximativ 33 kg.
• Evacuare condens: aproximativ 17 mm.
• Certificare performanțe: Eurovent.

Fancoil compact de presiune medie pentru climatizare prin conducte

Galletti DUCTIMAX 34D DM34D1L0000030B combină un format de doar 250 mm înălțime cu motor cu 7 viteze, baterie cu 4 rânduri și până la 63 Pa presiune disponibilă, oferind o soluție deosebit de potrivită pentru instalații hidronice ascunse în tavan fals.

Posibilitatea de a adapta debitul între diferitele niveluri de viteză permite echilibrarea performanțelor termice, a presiunii disponibile și a zgomotului de funcționare în funcție de caracteristicile conductei. Cu până la 2,96 kW de răcire și 3,10 kW de încălzire în condițiile nominale actuale Galletti, este o unitate versatilă pentru proiecte rezidențiale și terțiare de climatizare cu apă.
