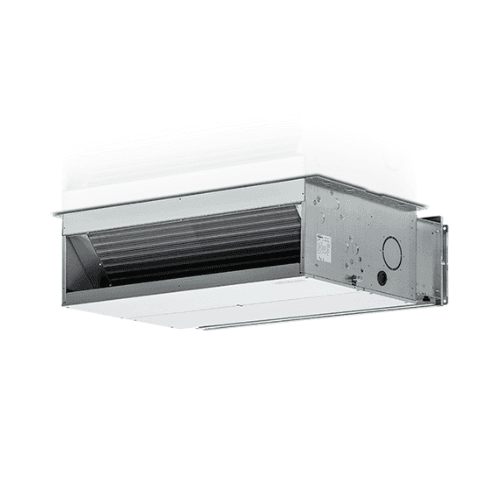

Fancoil de canal Galletti UTN 19A cu 2 țevi 7,7 kW răcire / 7,5 kW încălzire

Fancoilul de conducte Galletti UTN 19A, referința UT19A0L00000N0A, este o unitate terminală hidronică canalizabilă de înaltă performanță pentru instalații cu 2 țevi. Încorporează baterie de schimb cu 4 rânduri, ventilatoare centrifugale cu dublă aspirație și motor electric cu 3 viteze, oferind până la 1.577 m³/h debit de aer și o presiune statică utilă de până la 62 Pa.

Flexibilitatea ridicată de montaj permite instalarea atât în poziție orizontală, cât și verticală, facilitând integrarea în plafoane false, spații tehnice și rețele de conducte. Configurația concretă UT19A0L00000N0A dispune de conexiuni hidraulice în stânga și se livrează fără baterie suplimentară, vană, panou de control, sonde sau filtru, permițând completarea echipamentului cu accesoriile potrivite fiecărui proiect.

Fancoil Galletti UTN 19A pentru sisteme cu 2 țevi

UTN 19A este proiectat pentru instalații hidronice în care apa rece sau caldă provenită de la generator circulă printr-o singură baterie principală.

Într-o instalație cu 2 țevi, același circuit hidraulic este utilizat alternativ pentru răcire sau încălzire, în funcție de sezon și de temperatura apei furnizate.

Poate fi integrat, corect dimensionat, cu sisteme precum:

• Pompe de căldură aer-apă.
• Chillere de apă.
• Cazane.
• Sisteme hidronice centralizate.
• Instalații rezidențiale și terțiare de climatizare prin conducte.

Versiunea A de înaltă performanță

În nomenclatura Galletti, litera A identifică versiunea canalizabilă de înaltă performanță.

La UTN 19A, bateria principală utilizează 4 rânduri de schimb, cu țevi de cupru și aripioare din aluminiu fixate prin expansiune mecanică pentru a obține o suprafață mare de transfer termic.

Motor electric cu 3 viteze

Codul de configurație include un motor de tip 0, pe care Galletti îl identifică drept motor electric cu 3 viteze.

Motorul este montat pe suporturi antivibrații, dispune de condensator permanent și protecție termică a înfășurării și este cuplat direct la ansamblul ventilatoarelor centrifugale.

Diferitele viteze permit adaptarea simultană a debitului de aer, a puterii termice, a presiunii disponibile și a emisiilor acustice la necesitățile instalației.

Debit de aer de până la 1.577 m³/h

Fișa tehnică oficială actuală stabilește următoarele debite nominale pentru Galletti UTN 19A:

• Viteză minimă: 1.166 m³/h.
• Viteză medie: 1.500 m³/h.
• Viteză maximă: 1.577 m³/h.

Acest interval permite adaptarea funcționării la pierderile de presiune ale conductelor și la volumul de aer necesar în spațiul climatizat.

Presiune statică utilă de până la 62 Pa

Presiunea disponibilă variază, de asemenea, în funcție de viteza selectată:

• Viteză minimă: 38 Pa.
• Viteză medie: 50 Pa.
• Viteză maximă: 62 Pa.

Aceste valori trebuie utilizate pentru dimensionarea corectă a rețelei de conducte, ținând cont de pierderile de presiune generate de conducte, coturi, tranziții, filtre, grile și difuzoare.

Performanțe frigorifice actuale

Galletti publică în prezent performanțele UTN 19A în răcire cu apă la 7/12 °C și aer de intrare la 27 °C bulb uscat și 19 °C bulb umed, conform EN 1397:2021.

• Putere frigorifică totală la viteză minimă: 7,34 kW.
• Putere frigorifică totală la viteză medie: 9,17 kW.
• Putere frigorifică totală la viteză maximă: 10,1 kW.

Puterea frigorifică sensibilă publicată este:

• Viteză minimă: 5,43 kW.
• Viteză medie: 6,81 kW.
• Viteză maximă: 8,83 kW.

Performanțele reale vor depinde de temperaturile de intrare și ieșire ale apei, condițiile aerului, debitul hidraulic și viteza selectată.

Performanțe actuale în încălzire

Pentru încălzire, datele oficiale actuale sunt determinate cu apă la 45/40 °C și aer de intrare la 20 °C.

• Putere calorică la viteză minimă: 7,94 kW.
• Putere calorică la viteză medie: 9,96 kW.
• Putere calorică la viteză maximă: 11,0 kW.

Aceste condiții de testare la temperatură joasă a apei sunt deosebit de relevante pentru instalațiile hidronice moderne alimentate prin pompă de căldură.

Debit hidraulic în răcire

În condițiile nominale de răcire, Galletti specifică:

• Viteză minimă: 1.266 l/h.
• Viteză medie: 1.582 l/h.
• Viteză maximă: 1.749 l/h.

Pierderile de presiune corespunzătoare în bateria principală sunt:

• Minimă: 20 kPa.
• Medie: 31 kPa.
• Maximă: 36 kPa.

Debit hidraulic în încălzire

Cu apă la 45/40 °C, tabelul oficial indică:

• Viteză minimă: 1.365 l/h.
• Viteză medie: 1.715 l/h.
• Viteză maximă: 1.857 l/h.

Pierderile de presiune hidraulice corespunzătoare sunt:

• Minimă: 22 kPa.
• Medie: 29 kPa.
• Maximă: 34 kPa.

Conexiuni hidraulice de 3/4"

UTN 19A utilizează conexiuni hidraulice de 3/4" la bateria principală.

Referința UT19A0L00000N0A încorporează în mod specific conexiunile bateriei principale pe partea stângă, conform configuratorului oficial Galletti.

Bateria gamei permite diferite dispuneri în funcție de configurația solicitată, de aceea trebuie respectată orientarea corespunzătoare referinței comerciale concrete.

Configurație fără baterie suplimentară

Referința nu include o a doua baterie de schimb, confirmând configurația pentru un sistem cu 2 țevi.

În instalațiile cu 4 țevi, Galletti utilizează o baterie suplimentară independentă pentru a dispune simultan de circuite de apă rece și caldă, configurație care nu corespunde acestei referințe.

Fără vană hidraulică din fabrică

Codificarea UT19A0L00000N0A indică faptul că vana de reglare lipsește din livrarea de bază.

Galletti oferă ca accesorii vane cu 2 și 3 căi și vane independente de presiune cu diferite tipuri de actuatoare.

Vana nu trebuie considerată inclusă decât dacă este adăugată explicit în comandă.

Fără panou de control încorporat

Configurația se livrează, de asemenea, fără panou de control din fabrică.

Gama UTN admite diferite soluții opționale de reglare, printre care:

• Comenzi electromecanice.
• Comenzi electronice TED.
• LED503.
• MY COMFORT.
• Platforma EVO.
• Plăci EVOBOARD.

Acest lucru permite selectarea reglajului în funcție de proiectarea hidraulică și de sistemul de automatizare al proiectului.

Fără sonde opționale standard

Codul de referință specifică, de asemenea, că nu sunt incluse sonde suplimentare.

Galletti oferă opțional sonde de:

• Temperatura aerului.
• Temperatura apei.
• Umiditate.
• Combinații de aer, apă și umiditate.

Fără filtru de aer inclus

Litera N din configurator identifică această execuție ca fără filtru.

Când proiectul necesită filtrare, Galletti dispune de module opționale:

• Filtru plat clasa G2.
• Filtru ondulat clasa G4.

Modulul de filtrare trebuie selectat ca accesoriu și dimensionat ținând cont de pierderea sa de presiune.

Ventilatoare centrifugale cu dublă aspirație

UTN utilizează ventilatoare centrifugale cu dublă aspirație, cu un design orientat spre reducerea emisiilor acustice.

Ventilatoarele sunt echilibrate static și dinamic pentru a limita vibrațiile și eforturile transmise axului motorului.

Consum electric al ventilatorului

Puterea electrică absorbită variază în funcție de viteză:

• Viteză minimă: 290 W.
• Viteză medie: 380 W.
• Viteză maximă: 505 W.

Alimentarea electrică nominală este 230 V monofazat la 50 Hz.

Date acustice

Puterea sonoră totală certificată pentru UTN 19A este:

• Viteză minimă: 61 dB(A).
• Viteză medie: 67 dB(A).
• Viteză maximă: 71 dB(A).

Puterea sonoră radiată plus aspirație este de 59 / 65 / 69 dB(A), în timp ce puterea sonoră asociată refulării este de 57 / 63 / 68 dB(A).

Nivelul acustic perceput în încăpere va depinde și de proiectarea conductelor, plafonul fals, izolație, grile și caracteristicile constructive ale instalației.

Instalare orizontală sau verticală

Unul dintre principalele avantaje ale gamei UTN este posibilitatea de montaj orizontal sau vertical.

Galletti încorporează un sistem de colectare a condensului pregătit pentru ambele orientări, facilitând integrarea fancoilului atât în plafoane false, cât și în soluții tehnice verticale.

Aspirație de aer adaptabilă

Poziția de aspirație poate fi modificată în timpul instalării, crescând flexibilitatea pentru conectarea returului de aer la configurația disponibilă pe șantier.

Această caracteristică facilitează adaptarea la conducte existente sau la instalații în care spațiul tehnic impune limitări specifice.

Pregătit pentru aport de aer exterior

Carcasa include un predecupaj circular de Ø100 mm pentru aport de aer exterior.

Acest lucru facilitează conectarea unei intrări de aer proaspăt atunci când proiectarea globală a sistemului de ventilație și climatizare o prevede.

Compatibil cu conducte rectangulare și flexibile

Gama poate fi conectată prin accesorii la:

• Conducte cu secțiune rectangulară.
• Conducte flexibile circulare de Ø200 mm.

Galletti dispune de panouri de conectare, plenumuri, racorduri și alte accesorii pentru adaptarea fancoilului la diferite sisteme de distribuție a aerului.

Structură din oțel galvanizat izolată

Structura portantă este fabricată din tablă de oțel galvanizat și dispune de izolație interioară cu celulă închisă, cu proprietăți termoacustice.

Izolația ajută la reducerea transmiterii sonore și la limitarea formării condensului pe suprafețele exterioare ale echipamentului.

Baterie din cupru și aluminiu

Schimbătorul principal este format din țevi de cupru și aripioare din aluminiu fixate prin mandrinare.

Configurația cu 4 rânduri a modelului 19A oferă o suprafață mare de schimb pentru funcționare atât în răcire, cât și în încălzire cu apă.

Dimensiuni și greutate ale UTN 19A

Desenul dimensional oficial grupează modelele 16D, 16A și 19A în aceeași carcasă.

• Dimensiunea A: 1.174 mm.
• Dimensiunea B: 1.127 mm.
• Dimensiunea C: 1.096 mm.
• Dimensiunea D: 1.066 mm.
• Adâncime maximă indicată în plan: 559 mm.
• Înălțime: 280 mm.
• Greutate: 49 kg.
• Evacuare condens orizontală: 17 mm.
• Evacuare condens verticală: 17 mm.

Dimensiunile A, B, C și D corespund unor cote specifice din desenul tehnic și trebuie utilizate împreună cu planul Galletti pentru definirea fixărilor, conductelor și spațiilor de service.

Accesorii disponibile pentru gama UTN

Galletti oferă numeroase accesorii pentru adaptarea fancoilului la fiecare proiect:

• Module de aspirație cu filtre G2 și G4.
• Grile de aspirație și refulare.
• Panouri pentru conectare la conducte rectangulare.
• Conexiuni pentru conducte flexibile Ø200 mm.
• Racorduri de 90°.
• Vane cu 2 și 3 căi.
• Vane independente de presiune.
• Comenzi electronice și electromecanice.
• Sonde de aer, apă și umiditate.
• Tăvi auxiliare de condens.
• Kit pompă de evacuare a condensului.
• Rezistență electrică auxiliară.
• Clapetă pentru priză de aer exterior.

Aceste elemente sunt opționale și nu trebuie considerate incluse în referința UT19A0L00000N0A decât dacă se indică expres în comandă.

Caracteristici tehnice ale Galletti UT19A0L00000N0A

• Marcă: Galletti.
• Gamă: UTN.
• Model: UTN 19A.
• Referință: UT19A0L00000N0A.
• Tip: fancoil hidronic canalizabil.
• Configurație hidraulică: 2 țevi.
• Versiune: A, înaltă performanță.
• Motor: 3 viteze.
• Alimentare: 230 V / 1 fază / 50 Hz.
• Debit de aer: 1.166 / 1.500 / 1.577 m³/h.
• Presiune statică utilă: 38 / 50 / 62 Pa.
• Putere electrică absorbită: 290 / 380 / 505 W.
• Putere frigorifică totală actuală: 7,34 / 9,17 / 10,1 kW.
• Putere frigorifică sensibilă: 5,43 / 6,81 / 8,83 kW.
• Putere calorică actuală: 7,94 / 9,96 / 11,0 kW.
• Baterie principală: 4 rânduri.
• Material baterie: țevi de cupru și aripioare din aluminiu.
• Conexiuni hidraulice: 3/4".
• Partea conexiunilor: stânga.
• Vana inclusă: nu.
• Panou de control inclus: nu.
• Sonde opționale incluse: nu.
• Filtru inclus: nu.
• Instalare: orizontală sau verticală.
• Ventilatoare: centrifugale cu dublă aspirație.
• Pregătire pentru aer exterior: Ø100 mm.
• Putere sonoră totală: 61 / 67 / 71 dB(A).
• Dimensiunea A: 1.174 mm.
• Adâncime maximă indicată: 559 mm.
• Înălțime: 280 mm.
• Greutate: 49 kg.

Fancoil de conducte de înaltă performanță și montaj flexibil

Galletti UTN 19A UT19A0L00000N0A combină o baterie cu 4 rânduri cu până la 1.577 m³/h debit și 62 Pa presiune disponibilă, oferind o soluție canalizabilă pentru instalații hidronice cu 2 țevi.

Posibilitatea de montaj orizontal sau vertical, conexiunile în stânga, pregătirea pentru aport de aer exterior și gama largă de accesorii permit adaptarea la proiecte rezidențiale și terțiare cu diferite nevoi de distribuție și reglare.

Configurația se livrează fără vană, control, sonde sau filtru, permițând profesionistului să selecteze aceste elemente în mod independent, în funcție de caracteristicile sistemului hidraulic și de control.
