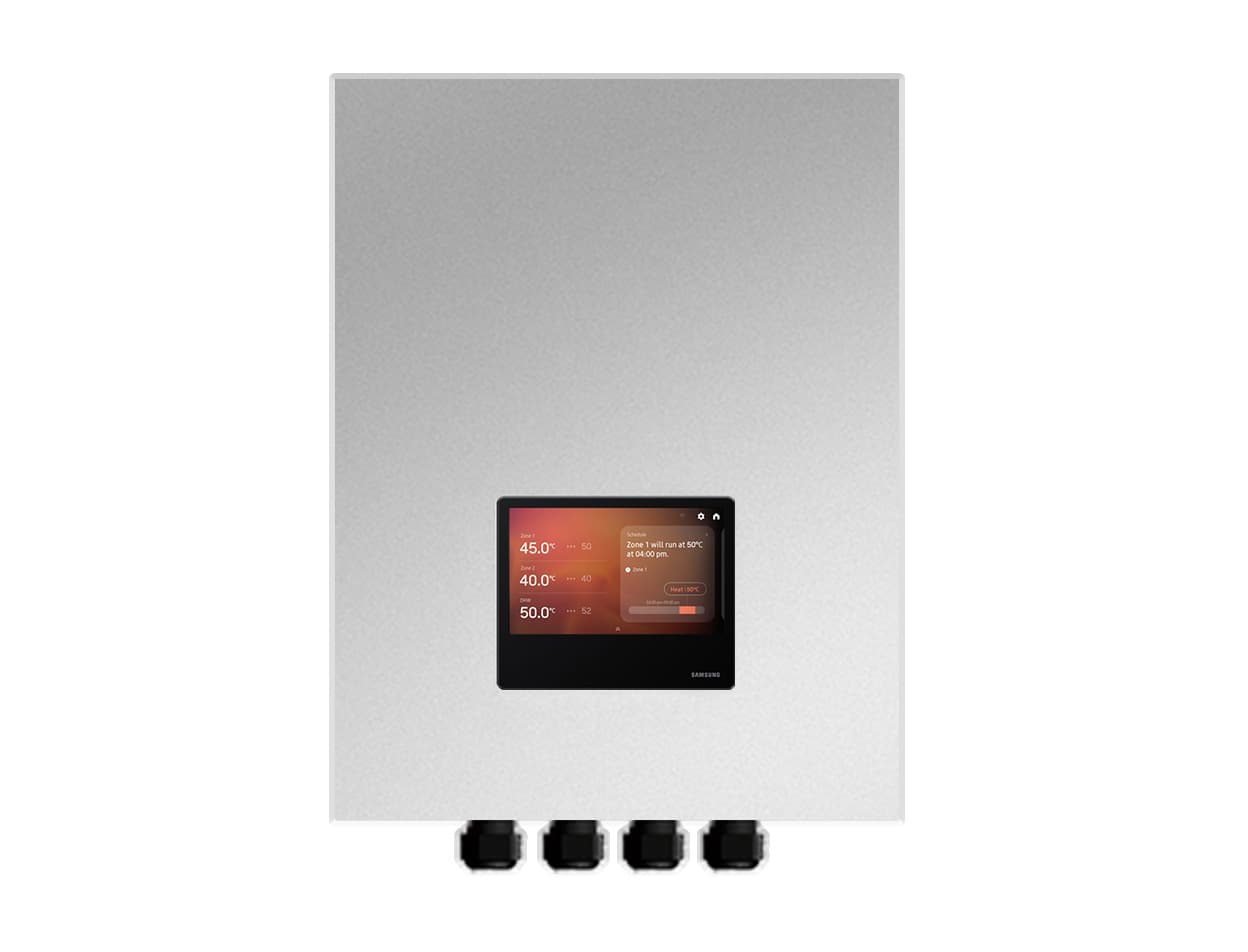

Controler în cascadă Samsung MCM-D3E0N

Controlerul în cascadă Samsung MCM-D3E0N este conceput pentru a gestiona instalații formate din mai multe pompe de căldură aer-apă Samsung EHS Mono dintr-un singur sistem de control. Permite conectarea a între 2 și 8 unități exterioare și atingerea unei puteri totale de până la 128 kW, oferind o soluție deosebit de potrivită pentru locuințe multifamiliale, clădiri comerciale, instalații colective și proiecte cu cerințe ridicate de încălzire, răcire și apă caldă menajeră.

Controlerul distribuie automat cererea termică între pompele de căldură conectate, punând în funcțiune doar numărul de unități necesar în fiecare moment. În plus, include un ecran tactil AI Home de 7 inch, conectivitate WiFi, integrare cu Samsung SmartThings, monitorizare energetică și control pentru până la două zone de încălzire.

Control în cascadă pentru până la 8 pompe de căldură Samsung EHS

Funcția principală a Samsung MCM-D3E0N este coordonarea mai multor unități exterioare EHS Mono pentru a funcționa ca o singură instalație termică.

Sistemul admite un maximum de 8 pompe de căldură conectate la un singur controler. Samsung prevede instalații cu unități de aceeași capacitate, dar și combinații de puteri diferite, cu condiția să aparțină aceluiași tip de produs compatibil.

Cu opt unități de 16 kW, instalația poate atinge o capacitate totală de până la 128 kW, permițând utilizarea tehnologiei de pompă de căldură Samsung în proiecte cu cerințe termice considerabil mai mari decât cele ale unei instalații rezidențiale individuale.

Gestionare automată în funcție de cererea termică

Controlerul analizează continuu necesarul de încălzire, răcire și apă caldă menajeră al instalației și adaptează numărul de pompe de căldură care trebuie să rămână active.

Când cererea crește, sistemul poate adăuga progresiv mai multe unități în funcționare. Când scade, reduce numărul de pompe active pentru a evita utilizarea inutilă a echipamentelor.

Această strategie permite funcționarea cu o capacitate adaptată cererii reale a clădirii și valorificarea mai eficientă a unei instalații compuse din mai multe pompe de căldură.

Echilibrarea orelor de funcționare

Samsung MCM-D3E0N gestionează și repartizarea orelor de funcționare între unitățile exterioare.

Pentru a echilibra utilizarea acestora, controlerul poate porni cu prioritate unitatea care a acumulat cele mai puține ore de funcționare și opri unitatea cu timpul de utilizare cel mai mare.

Această logică permite distribuirea muncii între diferitele pompe de căldură din cascadă, în loc să funcționeze mereu aceleași unități.

Funcționare continuă în cazul unei defecțiuni a unei unități

O instalație în cascadă oferă, de asemenea, o continuitate mai mare a serviciului. Dacă una dintre pompele de căldură prezintă o defecțiune, sistemul poate identifica unitatea afectată și poate continua să funcționeze cu restul echipamentelor disponibile.

În acest fel, o avarie individuală nu implică neapărat oprirea completă a întregii instalații termice, o caracteristică deosebit de utilă în clădirile cu necesar permanent de încălzire sau ACM.

Încălzire, răcire și apă caldă menajeră

Controlerul în cascadă este pregătit să gestioneze diferite necesități termice într-o instalație Samsung EHS:

• Încălzire.
• Răcire.
• Producerea de apă caldă menajeră (ACM).
• Controlul a două zone de încălzire.

Acest lucru permite utilizarea aceluiași sistem de control în proiecte care combină climatizarea și producerea apei calde prin mai multe pompe de căldură aer-apă.

Controlul a două zone de încălzire

MCM-D3E0N permite gestionarea a două zone independente, facilitând realizarea de instalații cu circuite hidraulice diferite sau cu cerințe de temperatură diferite.

Controlerul poate interveni asupra pompelor de zonă și a vanelor de amestec pentru a coordona funcționarea hidraulică a instalației conform schemei proiectate.

Această posibilitate este deosebit de utilă în sistemele care combină, de exemplu, încălzirea prin pardoseală cu alți emițători sau zone ale clădirii care necesită condiții de funcționare diferite.

Ecran tactil AI Home de 7 inch

Controlerul include un ecran tactil AI Home de 7 inch care oferă o interfață grafică pentru gestionarea și monitorizarea instalației.

De pe ecran se poate accesa informații despre funcționare, temperaturi, moduri de operare, programări și diferiți parametri legați de sistemul EHS.

Interfața permite centralizarea într-un singur punct a controlului unei instalații care poate fi alcătuită din mai multe pompe de căldură și circuite hidraulice diferite.

WiFi integrat și Samsung SmartThings

MCM-D3E0N include conectivitate WiFi și poate fi integrat în ecosistemul Samsung SmartThings.

Prin intermediul unui cont Samsung și al unei conexiuni WiFi compatibile, utilizatorul poate înregistra instalația în SmartThings și beneficia de funcții conectate de monitorizare și control.

Samsung specifică pentru controler utilizarea rețelelor WiFi de 2,4 GHz.

Monitorizarea consumului energetic

Sistemul permite consultarea informațiilor legate de consumul energetic al instalației și al unităților exterioare conectate.

Monitorizarea facilitează analiza funcționării sistemului în cascadă și verificarea modului în care cererea este distribuită între diferitele pompe de căldură.

Prin conexiunea la SmartThings pot fi utilizate și funcții de vizualizare și configurare energetică compatibile cu instalația.

Programare orară

Controlerul permite stabilirea unor programări de funcționare pentru a adapta sistemul la orarele și necesarul termic al clădirii.

Se pot defini perioade de funcționare și setări pentru a reduce utilizarea inutilă a climatizării atunci când anumite zone sau instalații nu necesită serviciu.

Modul Plecat de acasă

Printre funcțiile sale se include modul Plecat de acasă, dezvoltat pentru a menține încălzirea la o temperatură redusă în perioadele de absență.

Această funcție este utilă pentru a menține condiții minime în clădire fără a utiliza instalația cu aceiași parametri de confort ca într-o perioadă normală de ocupare.

Mod silențios

Sistemul dispune și de mod silențios, permițând adaptarea funcționării pompelor de căldură atunci când este necesară reducerea impactului acustic al instalației.

Disponibilitatea și comportamentul acestuia depind de unitățile exterioare EHS conectate și de configurarea realizată în timpul punerii în funcțiune.

Gestionarea producției fotovoltaice și Smart Grid

Controlerul dispune de funcții legate de PV Ready și Smart Grid Ready, permițând integrarea producției termice în strategii de management energetic ale clădirii.

În instalațiile configurate corect, disponibilitatea energiei fotovoltaice sau anumite semnale externe pot fi utilizate pentru a adapta funcționarea pompei de căldură și pentru a valorifica mai eficient energia disponibilă.

Controlul pompelor, vanelor și elementelor auxiliare

Pe lângă gestionarea unităților exterioare, MCM-D3E0N este pregătit să intervină asupra diferitelor componente hidraulice și auxiliare ale unei instalații EHS.

În funcție de configurația realizată, poate gestiona sau furniza semnale de control pentru elemente precum:

• Pompe primare.
• Pompe secundare.
• Pompe pentru circuitele de zonă.
• Vane cu 2 și 3 căi.
• Vane de amestec.
• Rezistență de sprijin pentru încălzire.
• Rezistență de sprijin pentru ACM.
• Cazan de sprijin.
• Senzori de temperatură.

Configurația concretă depinde de proiectul hidraulic și trebuie realizată conform schemelor și parametrilor stabiliți de Samsung.

Senzori de temperatură incluși

Controlerul este livrat cu senzori destinați monitorizării diferitelor temperaturi ale instalației hidraulice.

Documentația Samsung prevede senzori pentru parametri precum temperatura rezervorului, intrarea și ieșirea apei și diferite puncte de control necesare pentru gestionarea corectă a sistemului în cascadă.

Compatibilitate cu Samsung EHS Mono

MCM-D3E0N este dezvoltat special pentru sistemele de pompă de căldură Samsung EHS Mono.

Samsung prevede utilizarea sa cu diferite familii compatibile, printre care:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 cu pompă integrată.

Unitățile conectate în cadrul aceleiași cascade trebuie să aparțină aceluiași tip de produs. Nu trebuie amestecate familii diferite incompatibile în aceeași cascadă.

Este posibilă combinarea unor capacități diferite în cadrul aceleiași familii compatibile; de exemplu, unități cu puteri diferite din gama Mono R290.

Control Kit MIM-E03GN în funcție de unitatea exterioară

În anumite configurații EHS Mono este necesară instalarea unui Control Kit Samsung MIM-E03GN asociat fiecărei unități exterioare pentru realizarea comunicației și controlului cascadei.

Samsung indică faptul că modelele EHS Mono R290 cu pompă integrată pot funcționa în soluția de cascadă fără MIM-E03GN, în timp ce alte familii compatibile necesită kitul de control corespunzător.

Necesitatea accesoriului trebuie verificată întotdeauna în funcție de referința exactă a pompelor de căldură selectate pentru proiect.

Alimentare monofazată

Controlerul utilizează o alimentare de 220-240 V la 50 Hz.

Conexiunea electrică, protecțiile și cablarea trebuie dimensionate și executate conform manualului de instalare Samsung și normativelor aplicabile.

Dimensiunile Samsung MCM-D3E0N

Controlerul are dimensiuni nete de 380 mm lățime, 480 mm înălțime și 150 mm adâncime.

Samsung specifică în prezent o greutate netă de 7,3 kg. Dimensiunile ambalajului sunt de 445 x 605 x 250 mm, cu o greutate brută de aproximativ 11,4 kg.

Caracteristici tehnice ale Samsung MCM-D3E0N

• Marcă: Samsung.
• Referință: MCM-D3E0N.
• Tip: controler în cascadă pentru pompă de căldură aer-apă.
• Gamă compatibilă: Samsung EHS Mono.
• Număr de unități exterioare: de la 2 la 8.
• Capacitate maximă a sistemului: până la 128 kW.
• Încălzire: da.
• Răcire: da.
• Producere ACM: da.
• Control pe două zone: da.
• Gestionare automată a unităților în cascadă: da.
• Echilibrarea orelor de funcționare: da.
• Funcționare parțială în cazul defectării unei unități: da, în funcție de configurația sistemului.
• Ecran: AI Home tactil.
• Dimensiune ecran: 7 inch.
• WiFi integrat: da.
• SmartThings: compatibil.
• Rețea WiFi: 2,4 GHz.
• Monitorizare energetică: da.
• Programare: da.
• Mod Plecat de acasă: da.
• Mod silențios: da.
• PV Ready: da.
• Smart Grid Ready: da.
• Controlul pompelor hidraulice: da, în funcție de configurație.
• Controlul vanelor: da, în funcție de configurație.
• Controlul rezistențelor de sprijin: da.
• Controlul cazanului de sprijin: disponibil în funcție de configurație.
• Alimentare: 220-240 V / 50 Hz.
• Dimensiuni nete: 380 x 480 x 150 mm.
• Greutate netă: 7,3 kg.
• Dimensiuni ambalaj: 445 x 605 x 250 mm.
• Greutate brută: 11,4 kg.
• Culoare: gri satinat.

Control centralizat pentru instalații EHS de mare putere

Samsung MCM-D3E0N permite extinderea posibilităților pompelor de căldură EHS Mono dincolo de o instalație individuală, coordonând până la opt unități ca un singur sistem de producție termică.

Gestionarea automată a cererii, echilibrarea orelor de funcționare, posibilitatea de a atinge până la 128 kW și controlul pentru încălzire, răcire, ACM și două zone îl transformă într-o soluție orientată în special către instalații colective și proiecte profesionale.

Integrarea AI Home de 7 inch, WiFi, SmartThings, monitorizare energetică și funcții de integrare fotovoltaică și Smart Grid permite, de asemenea, centralizarea funcționării și a supravegherii energetice a unei instalații Samsung EHS în cascadă.
