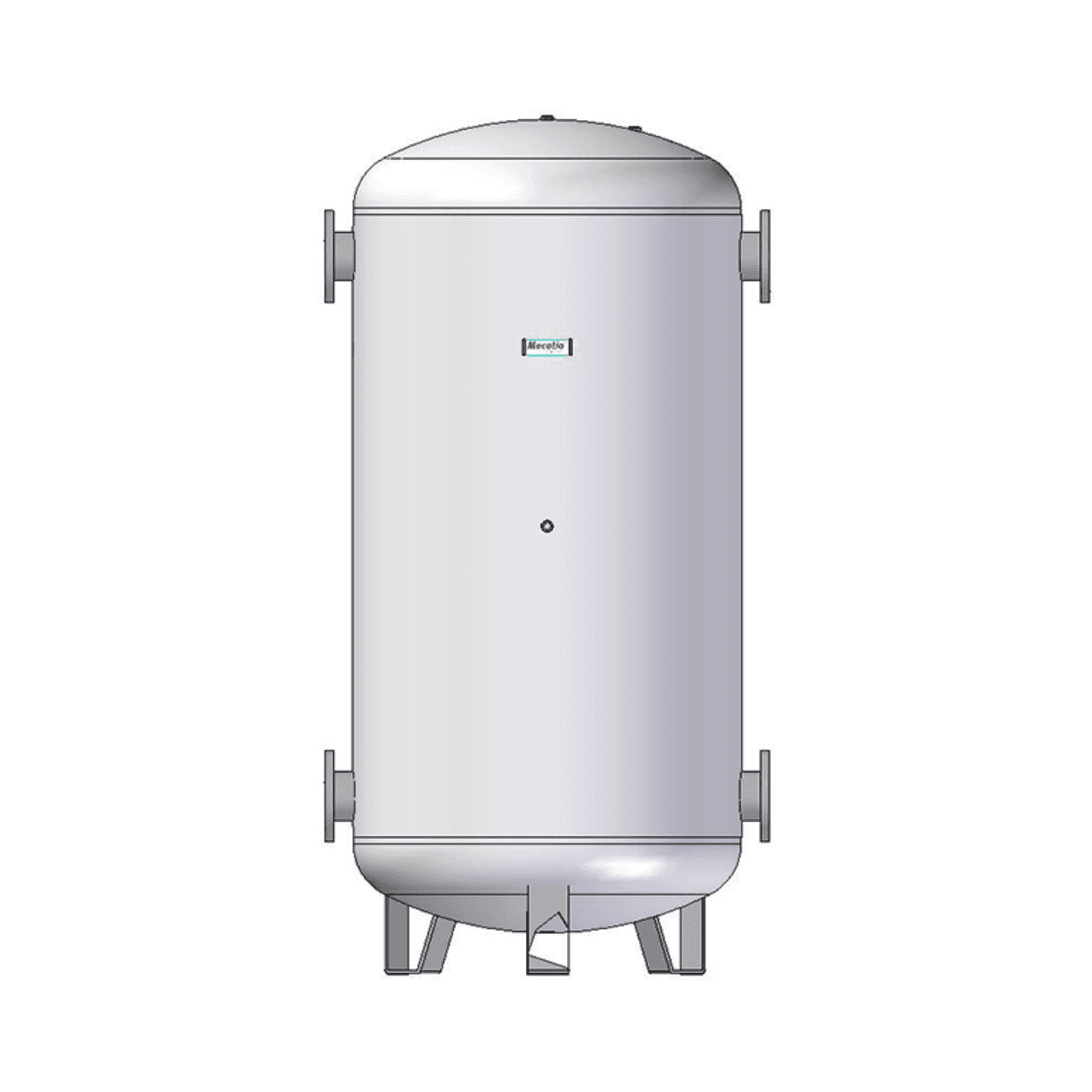

Rezervor de inerție din oțel inoxidabil Mecalia DPI/DI de 100 litri

Rezervorul de inerție Mecalia DPI/DI de 100 litri, referința 02704, este proiectat pentru a acumula apă rece sau caldă din circuitul primar în instalații de încălzire și climatizare. Este fabricat din oțel inoxidabil AISI 304, include izolație termică și este conceput pentru instalare verticală, pe pardoseală.

Cu o presiune maximă de lucru de 6 bari și un interval de temperatură cuprins între -10 și 90 de grade Celsius, acest rezervor permite creșterea volumului de apă disponibil în circuit și favorizează o funcționare mai stabilă a sistemelor cu pompă de căldură, centrală termică, energie solară sau echipamente de producere a apei reci.

Rezervor de inerție de 100 litri pentru încălzire și climatizare

Mecalia DPI/DI 100 acționează ca volum de acumulare în cadrul circuitului primar al instalației. Funcția sa este de a stoca energie termică sub formă de apă caldă sau rece și de a pune la dispoziție o rezervă care poate fi utilizată atunci când instalația o solicită.

Integrarea unui rezervor de inerție poate ajuta la creșterea volumului hidraulic disponibil și la stabilizarea funcționării instalației, în special în sistemele de climatizare și încălzire care lucrează cu generatoare precum pompe de căldură, centrale termice sau sisteme solare.

Fabricat din oțel inoxidabil AISI 304

Corpul rezervorului este fabricat din oțel inoxidabil AISI 304, oferind o construcție rezistentă pentru utilizarea cu apa din circuitul primar.

Mecalia specifică acest model pentru funcționare exclusiv în circuite închise. Rezervorul nu este proiectat pentru acumularea directă a apei calde menajere, astfel încât trebuie utilizat numai în aplicațiile hidraulice indicate de producător.

Adecvat pentru apă rece și caldă

Rezervorul poate fi utilizat atât cu apă caldă, cât și cu apă rece din circuitul primar. Temperatura de funcționare este cuprinsă între -10 și 90 de grade Celsius, ceea ce permite integrarea sa în diferite configurații de încălzire și răcire.

Printre aplicațiile indicate de Mecalia se numără instalațiile de climatizare cu chiller de apă, sistemele de energie solară, pompele de căldură și centralele termice.

Presiune de lucru de 6 bari

Mecalia DPI/DI 100 este pregătit să funcționeze la o presiune maximă de 6 bari. Instalația trebuie să dispună întotdeauna de dispozitivele adecvate de protecție hidraulică, iar Mecalia indică în mod expres necesitatea instalării supapelor de siguranță.

Presiunea, temperatura și configurația hidraulică a instalației trebuie menținute în limitele stabilite de producător.

Izolație termică din poliuretan

Rezervorul include izolație termică din spumă rigidă de poliuretan injectat, cu o conductivitate termică declarată de 0,022 wați pe metru și grad Celsius și o densitate cuprinsă între 45 și 50 de kilograme pe metru cub.

Spuma utilizată este fără HCFC și reduce schimburile termice dintre apa acumulată și mediul ambiant, ajutând la păstrarea temperaturii circuitului pentru mai mult timp.

Finisajul exterior este realizat prin înveliș din PVC sau poliester semirigid, în funcție de capacitatea rezervorului.

Instalare verticală pe pardoseală

DPI/DI 100 este proiectat pentru o instalare verticală, sprijinită pe pardoseală. Rezervorul include picioare în partea inferioară pentru a oferi o bază stabilă și pentru a menține mantaua separată de suprafața de instalare.

Formatul său vertical permite concentrarea celor 100 de litri de capacitate pe o suprafață redusă, facilitând integrarea în camere tehnice și spații destinate echipamentelor de încălzire și climatizare.

Patru conexiuni principale filetate

Rezervoarele DPI/DI de până la 500 de litri includ patru racorduri principale cu filet interior. În modelul de 100 de litri, conexiunile principale pentru circuitele de încălzire și răcire sunt de 1 inch și jumătate.

Aceste conexiuni permit configurarea rezervorului ca element de acumulare și integrare hidraulică între generator și circuitele consumatoare.

Conexiunile Mecalia DPI/DI 100

• Purjare: conexiune de jumătate de inch.
• Supapă de siguranță: conexiune de jumătate de inch.
• Ieşire către circuitul de căldură: conexiune de 1 inch și jumătate.
• Ieşire către circuitul de frig: conexiune de 1 inch și jumătate.
• Golire: conexiune de trei sferturi de inch.
• Intrare de la chiller sau retur la centrală: conexiune de 1 inch și jumătate.
• Priză pentru termometru: conexiune de jumătate de inch.
• Intrare de la centrală sau retur la chiller: conexiune de 1 inch și jumătate.

Pregătit pentru diferite configurații hidraulice

Dispunerea conexiunilor permite utilizarea rezervorului cu echipamente destinate atât producerii de căldură, cât și de frig. Mecalia identifică racorduri specifice pentru intrare de la centrală, retur la centrală, intrare de la chiller, retur la chiller și ieșiri către circuitele consumatoare.

De asemenea, dispune de conexiuni independente pentru purjare, golire, supapă de siguranță și termometru, facilitând integrarea elementelor auxiliare necesare în instalație.

Dimensiuni compacte pentru 100 de litri capacitate

Modelul DPI/DI 100 prezintă un diametru exterior aproximativ de 520 de milimetri și o înălțime totală de 963 de milimetri.

Corpul cilindric are o înălțime utilă indicată de 600 de milimetri, iar ansamblul are o greutate aproximativă de 26 de kilograme.

Aceste dimensiuni facilitează planificarea spațiului necesar în camera tehnică și trebuie avute în vedere pentru a asigura accesul adecvat în timpul instalării și întreținerii.

Aplicații cu pompă de căldură și aerotermie

Printre aplicațiile indicate de Mecalia se numără încălzirea sau răcirea prin pompă de căldură. Prin urmare, DPI/DI 100 poate fi integrat ca rezervor de inerție în instalații de aerotermie compatibile care necesită creșterea volumului de apă din circuitul primar.

Dimensionarea rezervorului trebuie realizată în funcție de necesitățile hidraulice ale sistemului și de indicațiile producătorului pompei de căldură sau ale generatorului instalat.

Utilizare cu centrale termice, energie solară și chillere

Pe lângă pompele de căldură, Mecalia prevede utilizarea gamei DPI/DI cu centrale termice, sisteme de energie solară și chillere de apă.

Rezervorul poate acționa ca element de acumulare a energiei termice pentru a adapta producția generatorului la necesitățile circuitului, atât în aplicații de încălzire, cât și de răcire.

Caracteristici tehnice ale Mecalia DPI/DI 100

• Marcă: Mecalia.
• Referință: 02704.
• Model: DPI/DI 100.
• Tip produs: rezervor de inerție.
• Capacitate: 100 litri.
• Material: oțel inoxidabil AISI 304.
• Aplicație: apă rece sau caldă din circuitul primar.
• Utilizare: încălzire și climatizare.
• Funcționare: circuit închis.
• Adecvat pentru apă caldă menajeră: nu.
• Presiune maximă de lucru: 6 bari.
• Temperatură de lucru: între -10 și 90 de grade Celsius.
• Instalare: verticală, pe pardoseală.
• Diametru exterior: 520 de milimetri.
• Înălțime totală: 963 de milimetri.
• Înălțimea corpului indicată de producător: 600 de milimetri.
• Greutate: aproximativ 26 de kilograme.
• Conexiuni principale: filet interior de 1 inch și jumătate.
• Conexiune de purjare: jumătate de inch.
• Conexiune pentru supapă de siguranță: jumătate de inch.
• Conexiune de golire: trei sferturi de inch.
• Conexiune pentru termometru: jumătate de inch.
• Izolație: spumă rigidă de poliuretan injectat.
• Conductivitatea termică a izolației: 0,022 wați pe metru și grad Celsius.
• Densitatea izolației: între 45 și 50 de kilograme pe metru cub.
• Izolație fără HCFC: da.
• Surse de producție compatibile: pompă de căldură, centrală termică, energie solară și chiller de apă.

Rezervor de inerție inoxidabil pentru stabilizarea circuitului primar

Mecalia DPI/DI 100 oferă o capacitate de 100 de litri într-un rezervor din oțel inoxidabil AISI 304, pregătit să funcționeze atât cu apă caldă, cât și cu apă rece. Izolația sa termică, presiunea de lucru de 6 bari și multiplele conexiuni permit integrarea într-o gamă largă de sisteme de încălzire și climatizare.

Compatibilitatea sa cu pompe de căldură, centrale termice, energie solară și chillere îl face deosebit de util ca volum de acumulare în instalațiile în care este necesară o inerție termică mai mare și o funcționare hidraulică mai stabilă, întotdeauna într-un circuit închis și fără utilizare directă pentru apă caldă menajeră.
