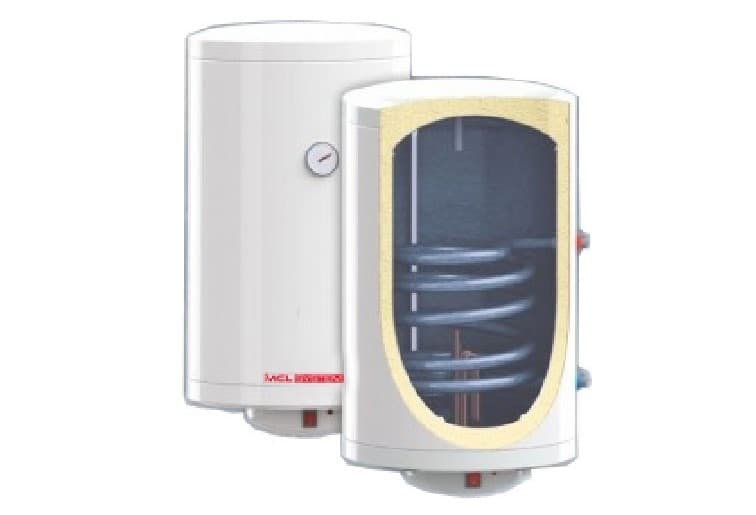

Interacumulator cu serpentină spiralată vitrificată mural 150 litri diametru 520mm

Interacumulatorul mural Mecalia 07932 DPAV/IM S1 150 este proiectat pentru acumularea și producerea de apă caldă menajeră (ACM) prin energie solară sau centrală termică. Dispune de o capacitate nominală de 150 litri, 138 litri efectivi și un schimbător interior prin serpentină spiralată de 1,00 m². Rezervorul său este fabricat din oțel vitrificat prin procesul flow-coating la 850 °C conform DIN 4753 și este pregătit pentru instalare verticală murală.

Echipamentul funcționează la o presiune maximă de 8 bar în circuitul de ACM și 6 bar în serpentină, admite temperaturi de până la 90 °C și încorporează protecție catodică prin anod de magneziu. Izolația sa din spumă rigidă de poliuretan injectat, fără HCFC, ajută la limitarea pierderilor termice ale apei acumulate.

Interacumulator mural de 150 litri pentru ACM

Referința 07932 corespunde modelului DPAV/IM S1 150 de la Mecalia, un rezervor interacumulator conceput pentru instalații în care este necesară producerea și stocarea ACM folosind un generator termic extern.

Principalele sale capacități sunt:

• Capacitate nominală: 150 litri.
• Capacitate efectivă: 138 litri.
• Instalare: verticală murală.
• Diametru: 520 mm.

Formatul său mural permite valorificarea spațiului disponibil în camere tehnice și alte zone de instalare unde se dorește evitarea ocupării suprafeței de pe podea.

Rezervor din oțel vitrificat

Rezervorul este fabricat din oțel vitrificat prin metoda flow-coating la 850 °C conform DIN 4753.

Stratul vitrificat protejează suprafața interioară a rezervorului care se află în contact permanent cu apa menajeră, oferind o soluție specifică pentru acumularea ACM.

Serpentină spiralată de 1,00 m²

Mecalia DPAV/IM S1 150 încorporează un schimbător de căldură prin serpentină spiralată situat în interiorul rezervorului.

Pentru modelul de 150 litri, Mecalia specifică o suprafață de schimb de 1,00 m².

Producătorul indică faptul că această serpentină este dimensionată în funcție de necesitățile unei instalații de energie solară termică și este, de asemenea, potrivită pentru funcționare cu centrală termică.

Putere de schimb de 27,09 kW

În condițiile de testare stabilite de Mecalia, serpentina modelului de 150 litri atinge o putere de schimb de 27,09 kW.

Acest dat se obține în următoarele condiții:

• Circuit primar: 90/70 °C.
• Circuit secundar: 10/45 °C.

Puterea reală disponibilă într-o instalație poate varia în funcție de temperaturile de lucru, debite, puterea generatorului și condițiile hidraulice ale sistemului.

Producție de ACM de 354 litri pe oră

În condițiile de testare de 90/70 °C pe primar și 10/45 °C pe secundar, Mecalia declară o producție de 354 l/h.

Producătorul specifică pentru aceste condiții un debit al circuitului primar de 733 l/h.

Volum serpentină de 4,50 litri

Serpentina interioară prezintă un volum de 4,50 litri.

Pierderea de sarcină declarată de Mecalia este de aproximativ 0,31 m.c.a., dată care trebuie luată în considerare în timpul dimensionării circuitului primar și al selecției pompei de circulație.

Pregătit pentru energie solară și centrală termică

Mecalia dezvoltă acest interacumulator pentru producerea de ACM prin energie solară termică sau centrală termică.

Poate funcționa cu:

• Energie solară termică.
• Centrală pe gaz.
• Centrală pe motorină.
• Centrală pe biomasă.

Căldura provenită de la generator circulă prin serpentina interioară și se transferă către apa menajeră stocată în rezervor.

Presiune ACM de până la 8 bar

Rezervorul este proiectat să funcționeze la o presiune maximă de ACM de 8 bar.

Circuitul primar care traversează serpentina admite o presiune maximă de 6 bar.

Mecalia specifică în mod expres că trebuie instalate întotdeauna supapele de siguranță corespunzătoare. Elementele de protecție trebuie dimensionate în funcție de caracteristicile echipamentului și ale instalației.

Temperatură maximă de 90 °C

Temperatura maximă de lucru specificată de Mecalia pentru acest interacumulator este de 90 °C.

Temperatura obișnuită de funcționare a unei instalații trebuie stabilită în funcție de generatorul utilizat, sistemul de reglare și necesarul de ACM.

Anod de magneziu inclus

Rezervorul încorporează un anod de protecție catodică din magneziu inclus în livrare.

Acest component completează protecția anticorozivă a rezervorului vitrificat. Fiind un element consumabil, este necesară verificarea periodică a stării sale în timpul operațiunilor de întreținere și înlocuirea lui atunci când gradul de uzură o impune.

Izolație din poliuretan rigid

Interacumulatorul utilizează spumă rigidă de poliuretan injectat ca izolație termică.

Mecalia specifică faptul că materialul izolant este fără HCFC și că finisajul exterior este realizat prin tablă lăcuită la cuptor.

Izolația reduce transferul de căldură către mediul ambiant și ajută la păstrarea pentru mai mult timp a temperaturii ACM stocate.

Clasa energetică C

Fișa tehnică a modelului DPAV/IM S1 150 stabilește o clasă de eficiență energetică C.

Pierderile statice declarate sunt de 71 W, corespunzătoare disipării termice a rezervorului în condițiile standardizate de testare.

Instalare verticală murală

Mecalia 07932 este proiectat special pentru o instalare verticală pe perete.

Această configurație permite eliberarea spațiului de pe podea și este deosebit de practică în săli tehnice, camere de instalații și alte amplasamente cu suprafață disponibilă limitată.

Peretele, ancorele și sistemul de fixare trebuie să fie adecvate pentru a susține în siguranță greutatea echipamentului complet umplut, precum și sarcinile transmise de conducte.

Diametru de 520 mm

Modelul de 150 litri are un diametru exterior de 520 mm.

Tariful Mecalia 2025 specifică dimensiuni comerciale de Ø520 x 1.085 mm înălțime, o informație deosebit de utilă pentru verificarea prealabilă a spațiului disponibil pentru instalare.

Greutate de 70 kg

Fișa tehnică a producătorului stabilește o greutate în gol de aproximativ 70 kg.

Odată umplut cu apă, greutatea totală crește semnificativ, de aceea trebuie acordată o atenție specială rezistenței peretelui și sistemului de ancorare utilizat pentru montaj.

Conexiuni hidraulice

Schema tehnică a producătorului identifică conexiunile necesare pentru integrarea rezervorului în circuitele de ACM și de producție termică.

• Ieșire ACM: 1/2".
• Intrare apă rece: 1/2".
• Tur circuit primar: 3/4".
• Retur circuit primar: 3/4".
• Teacă pentru termostat: inclusă în design.
• Anod de magneziu: inclus.

Pentru modelul DPAV/IM S1 de 150 litri, tabelul tehnic nu indică o conexiune independentă de recirculare.

Rezistență electrică de 2.000 W conform fișei tehnice

Tabelul tehnic Mecalia specifică pentru modelul DPAV/IM S1 150 o rezistență electrică de 2.000 W la 230 V.

Acest sistem permite asigurarea unui aport electric pentru încălzirea apei în condițiile prevăzute de producător.

Caracteristici tehnice ale Mecalia 07932

• Marcă: Mecalia.
• Referință: 07932.
• Model: DPAV/IM S1 150.
• Tip: interacumulator de ACM cu serpentină spiralată.
• Instalare: verticală murală.
• Capacitate nominală: 150 litri.
• Capacitate efectivă: 138 litri.
• Materialul rezervorului: oțel vitrificat.
• Vitrificare: flow-coating la 850 °C conform DIN 4753.
• Suprafață de schimb: 1,00 m².
• Putere de schimb: 27,09 kW în condiții de testare 90/70 °C - 10/45 °C.
• Volumul serpentinei: 4,50 litri.
• Pierderea de sarcină a serpentinei: 0,31 m.c.a.
• Producție ACM: 354 l/h în condițiile de testare ale producătorului.
• Debit primar: 733 l/h.
• Presiune maximă ACM: 8 bar.
• Presiune maximă a serpentinei: 6 bar.
• Temperatura maximă de lucru: 90 °C.
• Izolație: spumă rigidă de poliuretan injectat.
• Fără HCFC: da.
• Finisaj exterior: tablă lăcuită la cuptor.
• Protecție anticorozivă: anod catodic din magneziu.
• Anod de magneziu inclus: da.
• Rezistență indicată în fișa tehnică: 2.000 W.
• Tensiunea rezistenței: 230 V.
• Ieșire ACM: 1/2".
• Intrare apă rece: 1/2".
• Tur primar: 3/4".
• Retur primar: 3/4".
• Diametru: 520 mm.
• Înălțime comercială actuală: 1.085 mm.
• Greutate în gol: 70 kg.
• Clasă energetică: C.
• Pierderi statice: 71 W.
• Aplicație: producerea și acumularea de ACM.
• Surse termice avute în vedere: energie solară sau centrală pe gaz, motorină sau biomasă.

Interacumulator compact pentru ACM cu energie solară sau centrală termică

Mecalia DPAV/IM S1 150 combină 150 litri capacitate nominală cu o serpentină spiralată de 1 m² și o instalare verticală murală, oferind o soluție deosebit de practică pentru producerea și stocarea ACM fără a ocupa spațiu pe podea.

Rezervorul său din oțel vitrificat, anodul de magneziu, izolația din poliuretan, presiunea ACM de 8 bar și temperatura maximă de 90 °C permit integrarea lui în instalații domestice și profesionale alimentate prin energie solară termică sau centrală termică.

Datorită celor 138 litri de capacitate efectivă, producției de 354 l/h în condițiile de testare ale producătorului și formatului de Ø520 mm, este deosebit de potrivit pentru instalații care necesită o soluție murală de capacitate medie cu schimbător intern.
