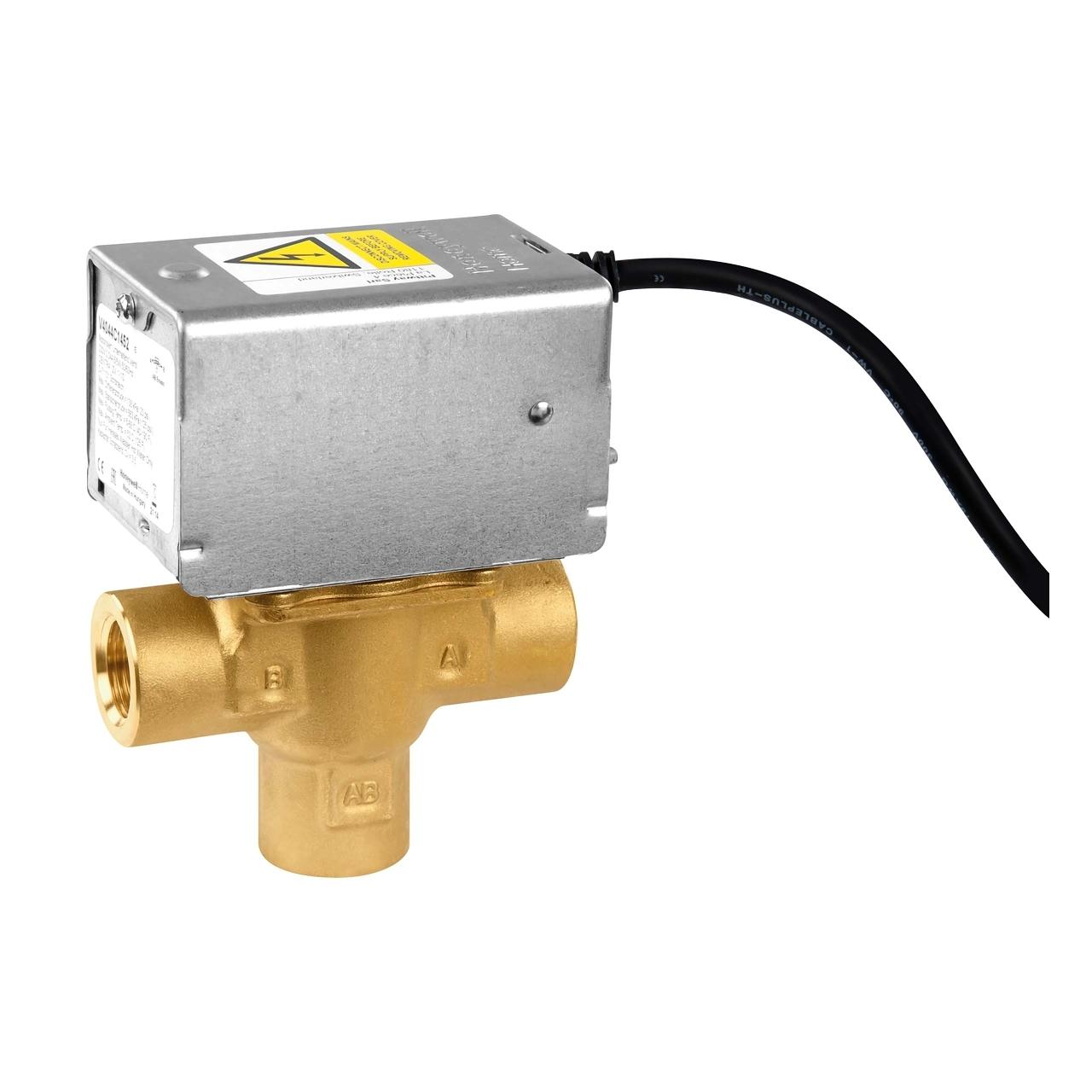

Vana de zonă motorizată cu 3 căi 3/4"

Supapa de zonă motorizată Resideo V4044F1000/U este o supapă deviatoare cu 3 căi și racorduri filetate femelă BSPP de 3/4", concepută pentru a controla și devia automat debitul de apă caldă sau rece în instalații de încălzire și răcire. Integrează un actuator electric la 230 V, revenire prin arc și contact auxiliar SPDT, fiind deosebit de potrivită pentru sisteme rezidențiale și instalații comerciale mici care necesită gestionarea trecerii apei între două circuite.

Această versiune a seriei V4044F oferă un valoare Kvs de 6,0, o presiune maximă de funcționare de 8,6 bar și o presiune diferențială maximă de închidere de 0,69 bar. Construcția compactă, corpul din alamă și posibilitatea de a înlocui capul motorizat fără demontarea corpului hidraulic facilitează atât instalarea, cât și operațiunile ulterioare de întreținere.

Caracteristici principale ale Resideo V4044F1000/U

• Marcă: Resideo.
• Serie: V4044F.
• Referință: V4044F1000/U.
• Tip: supapă de zonă motorizată deviatoare.
• Număr de căi: 3.
• Funcționare: totul sau nimic, 2 poziții.
• Racord: filet femelă BSPP de 3/4".
• Diametru nominal: DN20.
• Kvs: 6,0.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Revenire: prin arc.
• Contact auxiliar: SPDT.
• Presiune maximă de funcționare: 8,6 bar.
• Presiune diferențială maximă de închidere: 0,69 bar.
• Temperatura fluidului: de la 5 la 88 °C.
• Timp nominal de manevră: aproximativ 30 de secunde.
• Consum electric: 9,6 VA.
• Intensitate: aproximativ 0,04 A.
• Lungimea cablului: 1 m.
• Acționare manuală: da.
• Materialul corpului: alamă.

Supapă deviatoare cu 3 căi pentru instalații hidraulice

Resideo V4044F1000/U este proiectată pentru a realiza un control deviator al debitului între căile AB-A și AB-B. Spre deosebire de o supapă de amestec, funcția sa principală este de a direcționa apa provenită dintr-o cale comună către unul dintre cele două trasee disponibile, în funcție de necesarul instalației.

Această configurație permite utilizarea în instalații de încălzire sau răcire unde este necesară alternarea automată a debitului între două circuite. Poate fi folosită, de exemplu, pentru gestionarea diferitelor zone, circuite hidraulice sau echipamente terminale în sisteme compatibile cu configurația sa cu trei căi.

Actuator electric la 230 V cu revenire prin arc

Actuatorul integrat funcționează cu o alimentare de 230 V CA la 50 Hz. Mecanismul motorizat deplasează supapa în poziția cerută atunci când primește alimentare și utilizează un sistem de revenire prin arc pentru a reveni în poziția de repaus când semnalul electric încetează.

Acest principiu de funcționare permite integrarea supapei cu termostate, aquastate și alte sisteme de reglare totul sau nimic compatibile. Resideo specifică pentru acest model un consum aproximativ de 9,6 VA și o intensitate de aproximativ 0,04 A.

Contact auxiliar SPDT integrat

Principala diferență a seriei V4044F față de anumite versiuni V4044C este integrarea unui microîntrerupător auxiliar SPDT. Acest contact permite utilizarea poziției supapei ca semnal pentru controlul altor componente ale instalației.

Poate fi folosit, de exemplu, pentru a coordona funcționarea unei pompe, a unei centrale termice sau a altui echipament după ce supapa a efectuat manevra necesară. Resideo specifică o capacitate a contactului auxiliar de 2,2 A la 220-240 V CA și 50 Hz.

Racorduri filetate femelă de 3/4"

Referința V4044F1000/U utilizează racorduri interioare BSPP de 3/4", corespunzătoare unui diametru nominal DN20. Acest format facilitează montajul prin conexiuni filetate uzuale în instalațiile de încălzire și climatizare.

Modelul prezintă o valoare Kvs de 6,0, dată care definește capacitatea hidraulică și trebuie luată în considerare la dimensionarea instalației, împreună cu debitul necesar și presiunea diferențială disponibilă.

Presiune de lucru și capacitate hidraulică

Supapa admite o presiune statică maximă de 8,6 bar. Pentru această variantă de 3/4", Resideo stabilește o presiune diferențială maximă de închidere de 0,69 bar.

Aceste valori trebuie respectate în timpul proiectării și punerii în funcțiune a circuitului pentru a garanta că actuatorul poate realiza corect comutarea între cele două căi și poate menține o funcționare adecvată pe durata de viață utilă.

Pentru apă caldă și rece

V4044F1000/U este indicată pentru controlul hidronic al apei calde sau reci în sisteme de încălzire și răcire. Intervalul de temperatură al fluidului este cuprins între 5 și 88 °C.

Resideo prevede, de asemenea, utilizarea cu apă sau amestecuri de apă și glicol compatibile cu cerințele stabilite pentru acest tip de circuite. Calitatea apei și concentrația fluidului trebuie menținute în limitele specificate de producător.

Manevră în aproximativ 30 de secunde

Supapa utilizează un sistem de acționare în două poziții și realizează devierea debitului într-un timp nominal de aproximativ 30 de secunde. Această funcționare progresivă permite trecerea între cele două trasee hidraulice într-un mod controlat.

Mecanismul este proiectat să funcționeze ciclic, răspunzând comenzilor sistemului de reglare atunci când se schimbă cererea de încălzire sau răcire.

Acționare manuală integrată

Supapa include o manetă de acționare manuală care permite operarea mecanismului atunci când nu există alimentare electrică. Această funcție este deosebit de utilă în timpul operațiunilor de umplere, golire, punere în funcțiune sau verificare a instalației.

Când alimentarea este restabilită, mecanismul revine la funcționarea automată prevăzută de actuator și de sistemul de control.

Corp din alamă și materiale rezistente

Corpul hidraulic al Resideo V4044F1000/U este fabricat din alamă. Scaunul utilizează, de asemenea, alamă, în timp ce tija este din oțel inoxidabil. Elementul de închidere este realizat din NBR, iar garniturile folosesc EPDM.

Capacul și baza actuatorului sunt fabricate din oțel galvanizat, oferind protecție mecanică ansamblului electric și mecanismului de acționare.

Întreținere simplificată a actuatorului

Construcția seriei V4044 permite îndepărtarea sau înlocuirea capului motorizat complet fără demontarea conexiunilor hidraulice ale corpului supapei și fără golirea sistemului. Motorul propriu-zis poate fi, de asemenea, înlocuit fără a scoate corpul hidraulic.

Această caracteristică simplifică operațiunile de întreținere atunci când intervenția vizează doar actuatorul, reducând munca necesară asupra conductelor instalației.

Instalare compactă

Resideo a proiectat gama V4044 cu o construcție compactă, menită să faciliteze integrarea în instalații rezidențiale și sisteme comerciale mici. Modelul este livrat cu un cablu de conexiune de 1 metru, permițând racordarea la circuitul de reglare.

În timpul montajului trebuie respectată dispunerea căilor, sensul de circulație indicat de producător și pozițiile de instalare admise. De asemenea, actuatorul trebuie protejat împotriva condițiilor de mediu incompatibile cu specificațiile sale.

Aplicații ale supapei Resideo V4044F1000/U

• Instalații de încălzire rezidențiale.
• Instalații comerciale mici.
• Sisteme de răcire hidronică.
• Controlul apei calde și reci.
• Instalații de încălzire împărțite pe zone.
• Devierea automată a debitului între două circuite.
• Sisteme cu radiatoare sau emițătoare hidraulice.
• Aplicații cu ventiloconvectoare compatibile.
• Instalații care necesită un contact auxiliar pentru coordonarea altor echipamente.

Date tehnice ale Resideo V4044F1000/U

• Producător: Resideo.
• Gamă: V4044F.
• Referință: V4044F1000/U.
• Aplicație: control hidronic.
• Tip: supapă de zonă deviatoare motorizată.
• Număr de căi: 3.
• Control: 2 poziții, totul sau nimic.
• Configurația debitului: AB-A / AB-B.
• Racord: BSPP interior.
• Mărime: 3/4".
• Diametru nominal: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Consum electric: 9,6 VA.
• Intensitate: 0,04 A.
• Revenire: prin arc.
• Contact auxiliar: SPDT.
• Capacitatea contactului auxiliar: 2,2 A la 220-240 V CA, 50 Hz.
• Presiune statică maximă: 8,6 bar.
• Presiune diferențială maximă de închidere: 0,69 bar.
• Temperatura fluidului: 5-88 °C.
• Temperatura ambientală maximă: 52 °C.
• Umiditate relativă de funcționare: 5-95 %, fără condens.
• Timp nominal de manevră: 30 de secunde.
• Lungimea cablului: 1 m.
• Materialul corpului: alamă.
• Materialul scaunului: alamă.
• Materialul tijei: oțel inoxidabil.
• Element de închidere: NBR.
• Garnituri: EPDM.
• Capacul și baza actuatorului: oțel galvanizat.
• Deschidere manuală: da.

Control automat al debitului între două circuite

Supapa motorizată Resideo V4044F1000/U cu 3 căi și 3/4" reunește într-un singur ansamblu o supapă deviatoare, un actuator electric la 230 V, revenire prin arc și un contact auxiliar SPDT. Kvs-ul de 6,0 și racordurile filetate femelă facilitează integrarea în sisteme de încălzire și răcire care trebuie să alterneze automat debitul între două ramuri.

Posibilitatea de acționare manuală și de înlocuire a capului motorizat fără demontarea corpului hidraulic facilitează lucrările de punere în funcțiune și întreținere. Pentru a asigura o funcționare corectă, trebuie respectate condițiile de presiune, temperatură, conexiune electrică și montaj indicate de Resideo.
