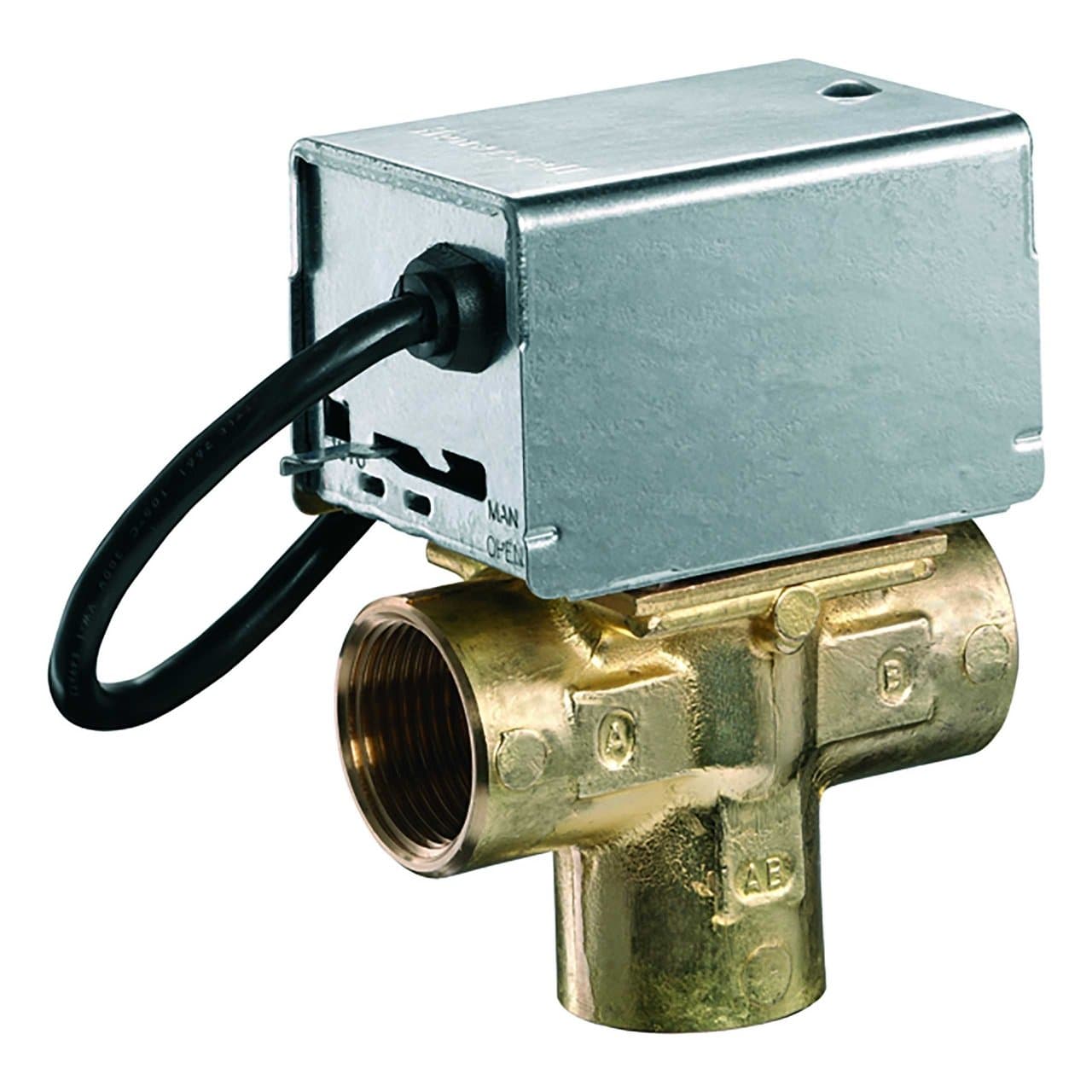

Vana de zonă motorizată cu 3 căi 1"

Vana de zonă motorizată Resideo V4044C1312/U este o vană deviatoare cu 3 căi și racorduri filetate femelă de 1", concepută pentru a direcționa automat debitul de apă între două circuite în instalații de încălzire și apă caldă menajeră. Funcționează printr-un actuator electric la 230 V / 50 Hz cu revenire prin arc și oferă un Kvs de 8,1, asigurând o soluție compactă pentru instalații hidraulice rezidențiale și aplicații comerciale mici.

Această versiune a seriei V4044C funcționează în regim totul sau nimic și dispune de un corp din alamă, pregătit pentru temperaturi ale fluidului între 5 și 88 °C. Pentru referința de 1", Resideo specifică o presiune diferențială maximă de 0,55 bar, în timp ce presiunea maximă de funcționare a seriei este de 8,6 bar.

Caracteristici principale ale Resideo V4044C1312/U

• Marcă: Resideo.
• Serie: V4044C.
• Referință: V4044C1312/U.
• Tip: vană de zonă motorizată deviatoare.
• Număr de căi: 3.
• Funcționare: totul sau nimic.
• Racorduri: filet femelă de 1".
• Diametru nominal: DN25.
• Kvs: 8,1.
• Alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Semnal de control: SPST.
• Revenire: prin arc.
• Presiune maximă de funcționare: 8,6 bar.
• Presiune diferențială maximă: 0,55 bar.
• Temperatura fluidului: de la 5 la 88 °C.
• Temperatura ambiantă: de la 5 la 50 °C.
• Corp vană: alamă.
• Capac și bază actuator: oțel galvanizat.
• Lungime cablu: 1.000 mm.

Vană deviatoare motorizată cu 3 căi

V4044C1312/U este concepută pentru a devierea debitului către unul dintre două circuite. Spre deosebire de o vană de amestec, funcționarea sa este orientată către selectarea unui traseu hidraulic sau a celuilalt, permițând gestionarea automată a distribuției apei în funcție de necesitățile instalației.

Resideo indică faptul că seria V4044C poate fi utilizată pentru controlul fluxului între circuitele de încălzire și apă caldă menajeră în sisteme centrale complet pompate. Vana permite trecerea către o singură zonă la un moment dat, ceea ce facilitează prioritizarea sau selecția automată între diferite circuite.

Racorduri filetate femelă de 1"

Referința V4044C1312/U corespunde în mod specific variantei cu racorduri de 1". Racordurile interioare filetate facilitează integrarea în instalații hidraulice convenționale prin accesorii compatibile.

Pentru această dimensiune, Resideo stabilește un Kvs de 8,1, parametru care reprezintă capacitatea hidraulică de trecere a vanei și care trebuie luat în considerare împreună cu debitul de proiect și pierderea de presiune disponibilă în instalație.

Presiune diferențială maximă de 0,55 bar

Varianta de 1" admite o presiune diferențială maximă de 0,55 bar. Această valoare determină diferența maximă de presiune pe vană în condițiile de funcționare specificate de producător.

Presiunea maximă de serviciu indicată pentru seria V4044 este de 8,6 bar. Ambele valori trebuie verificate în timpul dimensionării hidraulice pentru a asigura că vana poate efectua corect manevrele de deschidere și revenire.

Actuator electric la 230 V

Actuatorul funcționează cu o alimentare de 230 V CA la 50 Hz, o configurație obișnuită în instalațiile rezidențiale de încălzire. Acționarea este de tip totul sau nimic, printr-un semnal SPST.

Când actuatorul primește alimentare, motorul deplasează vana în poziția corespunzătoare. La dispariția tensiunii, arcul de revenire readuce mecanismul în poziția de repaus.

Revenire prin arc

Sistemul de revenire mecanică permite vanei să adopte automat o poziție definită atunci când nu mai primește alimentare. Conform documentației Resideo pentru seria V4044C, vana realizează deplasarea electrică către portul A și revine către portul B prin acțiunea arcului.

Producătorul specifică un timp aproximativ de 18 secunde pentru deplasarea motorizată către portul A și aproximativ 8 secunde pentru revenirea prin arc către portul B.

Control totul sau nimic

Resideo V4044C1312/U funcționează printr-un sistem simplu ON/OFF sau totul sau nimic. Acest lucru permite comandarea ei de la termostate, aquastate sau alte elemente de reglare compatibile care furnizează semnalul necesar actuatorului.

Acest tip de funcționare este deosebit de potrivit atunci când este necesară doar selectarea între două trasee hidraulice, fără reglarea proporțională a debitului.

Fără contact auxiliar integrat

Seria V4044C corespunde versiunilor fără microîntrerupător auxiliar integrat. Resideo diferențiază aceste vane de seria V4044F, care include contact auxiliar pentru semnalizare sau controlul altor echipamente.

Din acest motiv, V4044C1312/U este orientată în special către instalații în care este necesară doar comutarea hidraulică între cele două circuite, fără a fi nevoie de un semnal electric suplimentar de capăt de cursă.

Pentru apă și amestecuri de apă cu glicol

Vana este adecvată pentru utilizare cu apă și amestecuri de apă cu glicol compatibile cu cerințele indicate de Resideo și cu condițiile stabilite de VDI 2035.

Intervalul de temperatură permis pentru fluid este de 5 la 88 °C, ceea ce permite utilizarea ei atât în circuite de încălzire, cât și în alte sisteme hidronice care funcționează în acest interval.

Corp din alamă

Corpul hidraulic este fabricat din alamă, oferind rezistență mecanică pentru funcționarea obișnuită în sistemele de încălzire. Capacul și baza actuatorului sunt realizate din oțel galvanizat, protejând mecanismul electric și de acționare.

Construcția sa combină într-un singur ansamblu corpul vanei și actuatorul motorizat, simplificând integrarea în instalații noi sau în lucrări de înlocuire a unei vane compatibile.

Aplicații ale V4044C1312/U

Această vană deviatoare poate fi utilizată în instalații unde este necesară selectarea automată a unuia dintre două circuite hidraulice. Printre aplicațiile obișnuite se numără:

• Sisteme rezidențiale de încălzire.
• Instalații de încălzire și preparare ACM.
• Comutarea între circuitul de încălzire și boilerul de apă caldă.
• Instalații hidraulice împărțite în două circuite.
• Sisteme centrale complet pompate.
• Instalații comerciale mici de climatizare.
• Aplicații cu apă sau amestecuri compatibile de apă și glicol.

Funcționare între porturile A și B

V4044 este o vană deviatoare care utilizează o conexiune comună pentru a direcționa debitul către unul dintre celelalte două porturi. Când actuatorul își schimbă poziția, trecerea apei este comutată între cele două trasee, evitând alimentarea simultană a celor două zone în aplicațiile pentru care a fost proiectată.

Acest principiu este deosebit de util în sistemele în care există o prioritate pentru apa caldă menajeră sau în care un singur generator trebuie să alimenteze alternativ diferite părți ale instalației.

Instalare și întreținere

Vana trebuie instalată respectând identificarea și dispunerea porturilor indicate de Resideo. De asemenea, trebuie luate în considerare direcția debitului, poziția permisă a actuatorului și spațiul necesar pentru operațiuni viitoare de întreținere.

Producătorul pune la dispoziție motoare, capete de acționare și kituri de întreținere specifice familiei V4044, facilitând înlocuirea anumitor componente fără a fi necesară înlocuirea întregului ansamblu.

Pentru a garanta o funcționare corectă, trebuie respectate limitele de temperatură, presiune statică și presiune diferențială, precum și indicațiile de conectare electrică stabilite în instrucțiunile producătorului.

Date tehnice ale Resideo V4044C1312/U

• Producător: Resideo.
• Familie: V4044C.
• Referință: V4044C1312/U.
• Produs: vană de zonă motorizată.
• Configurație: 3 căi.
• Funcție hidraulică: deviatoare.
• Control: totul sau nimic.
• Semnal de intrare: SPST.
• Racorduri: filet femelă.
• Dimensiune: 1".
• DN: 25.
• Kvs: 8,1.
• Presiune diferențială maximă: 0,55 bar.
• Presiune maximă de funcționare: 8,6 bar.
• Tensiune de alimentare: 230 V CA.
• Frecvență: 50 Hz.
• Revenire: prin arc.
• Timp aproximativ de acționare către portul A: 18 secunde.
• Timp aproximativ de revenire către portul B: 8 secunde.
• Temperatura fluidului: 5-88 °C.
• Temperatura ambiantă: 5-50 °C.
• Fluid: apă sau amestec de apă și glicol conform condițiilor producătorului.
• Material corp: alamă.
• Capac actuator: oțel galvanizat.
• Bază actuator: oțel galvanizat.
• Lungime cablu: 1.000 mm.
• Contact auxiliar: neinclus în versiunea V4044C.

Vană cu 3 căi pentru încălzire și ACM

Resideo V4044C1312/U combină un racord filetat de 1", Kvs 8,1, acționare electrică la 230 V și revenire prin arc pentru a gestiona automat debitul între două circuite. Configurația sa deviatoare este deosebit de utilă în sistemele în care este necesară alternarea între încălzire și producerea apei calde menajere.

Corpul din alamă și funcționarea totul sau nimic oferă o soluție simplă pentru automatizarea distribuției apei. Pentru a obține performanțele prevăzute, este necesară dimensionarea corectă a circuitului și respectarea presiunii diferențiale maxime de 0,55 bar și a celorlalte condiții de instalare specificate de Resideo.
